BRUGSANVISNING LW 1202 SN Flex

da Originale driftsvejledning 83

no Originale driftsanvisningen 94

sv Originalbruksanvisning ....105

Anvendte symboler 83
Symboler på maskinen.... 83
For Deres egen sikkerheds skyld ..... 83
Støj og vibration 86
Tekniske data 88
Oversigt 89
Brugsanvisning 90
Vedligeholdelse og eftersyn ..... 92
Bortskaffelseshenvisninger 93
Ansvarsudelukkelse 93

Anvendte symboler

ADVARSEL!

Betegner en umiddelbar truende fare.

Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst.

FORSIGTIG!

Betegner en mulig farlig situation.

Ved tilsidesættelse af henvisningen er der fare for tilskadekomst, eller der kan opstå materielle skader.

BEMAERK

Betegner anvendelsestips og vigtige informationer.

Symboler på maskinen

Læs venligst driftsvejledningen inden maskinen tages i brug!

Benyt øjenværn!

Arbejd altid med begge hænder!

Henvisning om bortskaffelse af den udtjente maskine (se side 93)!

For Deres egen sikkerheds skyld

ADVARSEL!

Læs betjeningsvejledningen inden elværktøjet tages i brug og følg:

• denne driftsvejledning,
• „Generelle sikkerhedsanvisninger” for håndtering af elværktøjer i vedlagte hæfte (skrift-nr.: 315.915),
• de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker.
  Dette elværktøj er konstrueret i henhold til aktuelt teknisk niveau og anerkendte sikkerhedstekniske regler. Alligevel kan der ved brug af maskinen opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, og der kan opstå materielle skader. Elværktøjet må kun benyttes
• til det dertil beregnede formål,
• i sikkerhedsteknisk korrekt tilstand.
  Fejl, der har negativ indflydelse på sikkerheden, skal afhjælpes omgående.

Bestemmelsesmæssig brug

Våd stenpolerer er beregnet til

-erhvervsmæssig brug inden for industri og håndværk,

-overfladebearbejdning af natursten med dertil egnede værktøjer (svampegummi-, ekspanderet gummi- og velcro-diamantskiver, korund-sliberinge),

-anvendelse sammen med det værktøj og tilbehør, der er angivet I denne vejledning eller anbefalet af fabrikanten. Den tilladte periferihastighed og den maksimale diameter må ikke overskrides.

-Maskinen må ikke anvendes til skæring eller skrubning.

Det er ikke tilladt at anvende f.eks. kædefræseskiver, savblade og samtlige

værktøjer, hvor der skal anvendes en beskyttelseshætte.

Sikkerhedsinstrukser

ADVARSEL!

Læs venligst alle sikkerhedshenvisninger og anvisninger. Ved tilsidesættelse af sikkerhedshenvisningerne og anvisningerne kan det medføre elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst sikkerhedshenvisningerne og instrukserne af hensyn til senere brug.

Generelle sikkerhedshenvisninger vedrørende slibning, sandpapir-slibning og polering

■ Dette elværktøj skal anvendes som slibe-, sandpapirslibe- og poleremaskime. Følg alle sikkerhedshenvisninger, anvisninger, illustrationer og data, der følger med maskinen. Hvis efterfølgende anvisninger tilsidesættes, kan det medføre elektriske stød, brand og/eller alvorlige kvæstelser.
■ Dette elværktøj er ikke egnet til arbejder med trådbørster og til slibeskiveskæring. Hvis elværktøjet anvendes til andre formål, end det er beregnet til, kan personer udsættes for fare og kvæstes.
Der må ikke anvendes tilbehør, der ikke specielt er beregnet og anbefalet af fabrikanten til dette elværktøj. Selv om tilbehøret kan fastgøres på elværktøjet, er det ikke en garanti for en sikker brug.
Det tilladte omdrejningstal af indsatsværktøjet skal være mindst lige så højt som det på elværktøjet angivne maksimale omdrejningstal. Tilbehør med et ulovligt højt omdrejningstal kan brække og kastes rundt.
Det anvendte indsatsværktøjs yderdiameter og tykkelse skal svare til målangivelserne for elværktøjet. Forkert dimensionerede værktøjer kan ikke afskærmes tilstrækkeligt eller kontrolleres.

■ Slibeskiver, flanger, slibetallerkner eller andet tilbehør skal passe nøjagtigt til slibespindlen på elværktøjet.

Indsatsværktøjer, der ikke passer nøjagtigt på elværktøjets slibespindel, drejer ujævnt, vibrerer kraftigt, og det kan medføre, at man mister kontrollen over dem.

■ Beskadigede indsatsværktøjer må ikke anvendes. Kontrollér altid værktøjerne inden brug, f.eks. slibeskiver med hensyn til afsplintring og revner, slibetallerkner for revner, slitage, trådbørster for løse tråde eller trådbrist. Hvis elværktøjet er faldet på gulvet, kontrolleres, om det er beskadiget. I så tilfælde skal der anvendes et ubeskadiget indsatsværktøj.

Når indsatsværktøjet er kontrolleret og sat på plads, skal du holde dig selv og andre personer, der befinder sig i nærheden, uden for det niveau, hvor indsatsværktøjet roterer. Lad maskinen køre et minut med maks. omdrejningstal. Beskadiget indsatsværktøj brækker for det meste i løbet af denne testtid.

Bær personligt beskyttelsesudstyr. Benyt helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Benyt afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod fremmedlegemer, der kastes rundt og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmasken skal filtrere det støv, der opstår under arbejdet. Udsættes du for kraftig støj i længere tid, kan du lide høretab.

■ Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr.

Brudstykker af arbejdsemnet eller brækket indsatsværktøj kan blive kastet rundt og medføre kvæstelser, også uden for selve arbejdsområdet.

Tag fat i det isolerede håndtag, när der arbejdes på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger eller maskinens egen ledning. Kontakt med en spændingsførende ledning kan også sætte metaldele på maskinen under spænding og medføre elektriske stød.
■ Hold ledningen borte fra roterende indsatsværktøj. Mister du kontrollen over maskinen, kan netkablet skæres over eller rammes, og din hånd eller arm kan trækkes ind i det roterende indsatsværktøj.
Læg aldrig elværktøjet til side før det står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægnings-fladen, hvorved du kan miste kontrollen over elværktøjet.
Lad ikke elværktøjet køre, mens det bæres. Ved tilfældig kontakt med det roterende indsatsværktøj kan dit tøj blive fanget og trukket ind i det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i din krop.
■ Ventilationsåbningerne på elværktøjet skal rengøres med regelmæssige mellemrum. Motorblæseren trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk.
Elværktøjet må ikke anvendes i nærheden af brændbare materialer. Gnister kan antænde disse materialer.

Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj, f.eks. slibeskive, slibetallerken, trådbørste osv., har sat sig fast eller blokerer. Fastsættelse eller blokering medfører et pludseligt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret elværktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet.

- Hold godt fast i elværktøjet og sørg for, at både krop og arme befinder sig i en position, der modvirker tilbageslagskræfterne. Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt

over tilbageslags-kræfterne eller reaktionsmomenterne, når maskinen kører op i hastighed. Brugeren kan beherske tilbageslags- og reaktions- kræfterne ved at træffe egnede sikkerhedsforanstaltninger.

■ Sørg for at hænderne aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag.
Udgå at kroppen befinder sig i det område, hvor elværktøjet bevæger sig i forbindelse med et tilbageslag. Tilbageslaget driver elværktøjet i modsat retning af slibeskivens bevægelse på blokeringsstedet.
■ Vær særlig forsigtig ved arbejder i områder som f.eks. hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter, eller hvis det springer tilbage. Dette medfører, at man mister kontrollen, eller der opstår et tilbageslag.
■ Brug ikke kædesavklinger eller fortandede savklinger. Sådant indsatsværktøj bevirker ofte et tilbageslag, eller at man mister kontrollen over elværktøjet.

Særlige sikkerhedsanvisninger vedrørende slibning

■ Anvend kun slibelegemer, der må anvendes til dette elværktøj. Slibelegemer, der ikke er beregnet til elværktøjet, kan ikke afskærmes tilstrækkeligt og er usikre.
■ Slibelegemer må kun anvendes til de anbefalede anvendelsesmuligheder. Eksempel: Slib aldrig med sidefladen af en kapskive. Kapskiver er beregnet til at fjerne materiale med kanten af skiven. Udsættes disse slibetallerkner for sidevendt kraftpåvirkning, kan de knække.

■ Anvend altid ubeskadigede spænde-flanger i rigtig størrelse og form til den valgte slibeskive. Egnede flanger støtter slibeskiven og reducerer således risikoen for, at slibeskiven brækker. Flanger til kapskiver kan være anderledes end flanger til andre slibeskiver.

■ Anvend ikke slidte slibeskiver fra større elværktøjer. Slibeskiver til større elværktøjer er ikke dimensioneret til højere omdrejningstal på mindre elværktøjer og kan brække.

Særlige sikkerhedshenvisninger vedrørende sandpapirslibning

■ Anvend ikke overdimensionerede slibeblade men følg angivelserne fra fabrikanten vedrørende slibebladenes størrelse. Slibeblade, der rager ud over slibetallerknen, kan medføre kvæstelser, blokering og brist af slibebladene eller tilbageslag.

Særlige sikkerhedshenvisninger vedrørende polering

Løse dele på polerhætten, især fastgørelsessnore, er forbudt. Læg fastgørelsessnore på plads eller afkort dem. Løse fastgørelsessnore, der drejer med rundt, kan gribe fat i fingrene eller sætte sig fast i arbejdsemnet.

Støj og vibration

Støj- og svingningsværdierne er beregnet ifølge EN 62841.

Det A-vurderede støjniveau for maskinen er typisk:

	Lydniveau[dB(A)]	Lydeffektniveau[dB(A)]	Usikkerhed: K [dB]
LW 1202 N/~SN 9	2 100 3

Total svingningsværdi (treakset) ved slibning af natursten med korundsliberinge (LW 1202 N/\~SN):

	a_h [m/s2]		Usikkerhed K [m/s2]
	Sliberinge K60	Diamantskive K400, väd
LW 1202 N/~SN 3	0 – 1,5

FORSIGTIG!

De angivne måleværdier gælder kun for nye maskiner. Støj- og svingningsværdierne ændrer sig ved daglig brug.

BEMAERK

Det svingningsniveau, der er angivet i disse instruktioner, er blevet målt i henhold til en standardiseret måleproces i EN 62841 og kan bruges til at sammenligne elværktøjerne. Det egner sig også til en foreløbig vurdering af svingningsbelastningen. Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse.

Hvis elværktøjet dog benyttes til andre formål, med afvigende arbejdsværktøjer eller det vedligeholdes utilstrækkeligt, kan svingningsniveauet ændre sig. Dette kan øge svingningsbelastningen i hele arbejdstidsrummet. For nøjagtigt at kunne vurdere svingningsbelastningen bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men ikke bruges.

Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet.

Fastlæg derfor yderligere sikkerheds- foranstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, f.eks. vedligeholdelse af elværktøj og arbejds- værktøjer, varmholdelse af hænder, organisation af arbejdsforløb.

FORSIGTIG!

Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn.

Tekniske data

Maskintype Våd stenpolerer
		LW 1202 N LW 1202 SN
Slibeværktøjets max. ∅ mm 130
Værktøjsoptagelse M14
Omdrejningstal omdr./min 1750
Maks. periferihastighed m/s 11,9
Optagen effekt W 1600
Afgiven effekt W 1030
Vandtilslutning		12 (til selvlukkende hurtigkobling), maks. 6 bar
Vægt (uden kabel) kg 4,8
Beskyttelsesklasse– med konturstik:– med PRCD:		II / ☐I

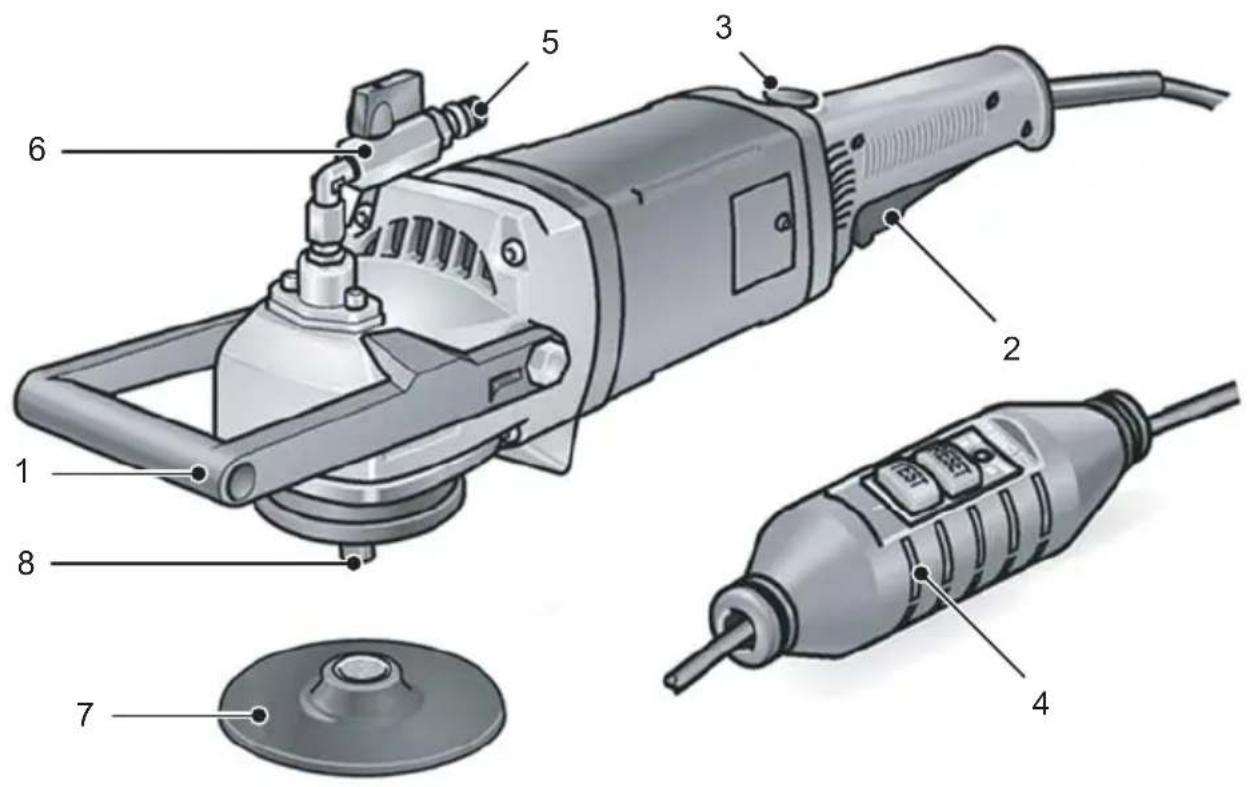

Oversigt

1 Bøjlegreb
2 Vippekontakt
Til tænd og sluk
3 Låser kontakten i konstantdrift
4 Tilslutningsledning 4,0 m (med PRCD-afbryder til beskyttelse af personer)
5 Lynkobling
6 Afspærringshane for vandtilførsel
7 Værktøjsholder
8 Spindel

Brugsanvisning

ADVARSEL!

Træk stikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

Inden ibrugtagning

Pak elværktøjet ud og kontrollér om det er komplet og ubeskadiget.

Tilslutning til skilletransformer – maskiner med konturstik

(LW 1202 N)

ADVARSEL!

Manuelt førte maskiner til vådbearbejdning skal i henhold til VDE 0100 drives via en egnet skilletransformer ifølge EN 61558.

Materielle skader!

Spændingsangivelsen på elværktøjets typeskilt skal stemme overens med den anvendte skilletransformers udgangsspænding.

Elværktøjet er udstyret med et konturstik ifølge IEC 60309-2 med jordkontakt i position kl. 12, der tillader tilslutning til en skilletransformer med en tilsvarende stikkontakt.

FLEX-skilletransformer TT 2000 opfylder nævnte forskrifter.

ADVARSEL!

Konturstikket på vådslibemaskinen må kun udskiftes af tilsvarende faguddannet, kvalificeret personale eller af kundeservice.

Tilslutning til strømforsyning – maskiner med PRCD-kontakt

(LW 1202 SN)

ADVARSEL!

Den medleverede PRCD-afbryder skal altid benyttes under driften af denne maskine. PRCD-afbryderen skal altid kontrolleres hver gang inden brug.

Kontrol inden brug:

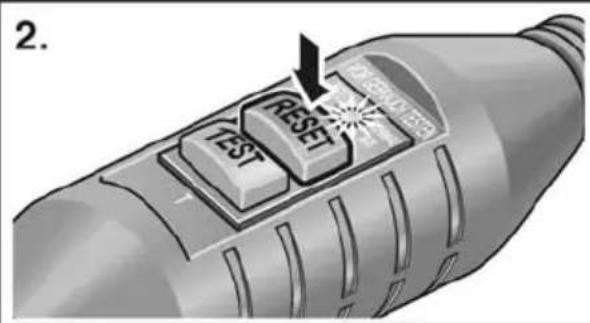

1. Tryk på „RESET“ knappen. Den røde kontrollampe skal lyse.

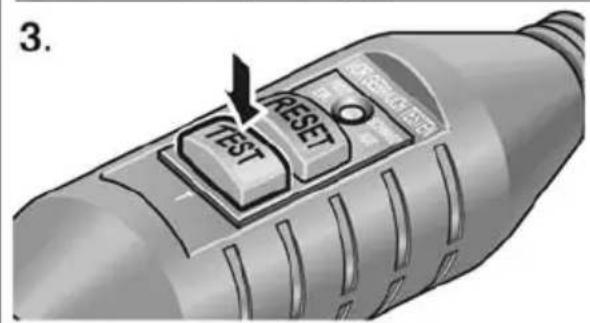

2. Tryk på „TEST“ knappen. PRCD-afbryderen og kontrollampen skal slukke.
3. Ved igen at trykke på „RESET“ knappen skal maskinen tændes.

ADVARSEL!

Hvis PRCD-afbryderen slukkes flere gange, när maskinen tændes, eller hvis PRCD-afbryderen ikke udløser, skal strømtilførslen til maskinen afbrydes omgående.

Maskinen må i dette tilfælde ikke benyttes. Lad kvalificerede faguddannede medarbejdere eller kundeservice udskifte PRCD-afbryderen.

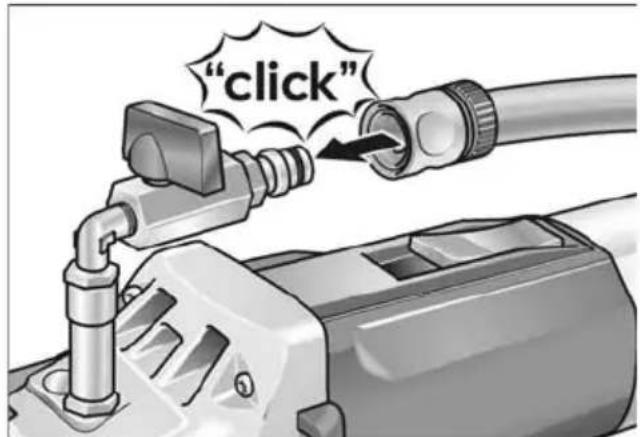

Vandtilslutning

ADVARSEL!

Hold vand borte fra elværktøjet og fra personer i området, hvor der arbejdes.

Maskinen må først ibrugtages, når den er sluttet korrekt til vandforsyningen. Kontrollér afspærringshanen og forbindelsesstykker med jævne mellemrum tætninger med hensyn til korrekt funktion.

"click"

-Fastgør 1/2" vandslangen med en gængs selvlåsende lynkobling.

- Afspærringshanen må først åbnes på stedet, hvor der arbejdes, när slibemidlet roterer.

-Pas på at der ikke løber vand ind i maskinen, när slangen tages af.

Fastgøring eller udskiftning af slibeværktøj

ADVARSEL!

Træk stikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

■ Træk netstikket ud.

■ Læg maskinen på bagsiden.

BEMAERK

M14-gevindet skal have en dybde på min. 20 mm.

1. 2.

■ Hold spindlen fast med vedlagte nøgle (1.).

■ Skru værktøjsholderen (velcro- eller optagelsestallerknen) fast på spindlen (2.).

■ Fastgør slibeemnet på værktøjsholderen.

Funktionstest:

■ Tænd slibemaskinen (uden indgreb) og lad den køre i ca. 30 sekunder. Kontrollér den for ubalance og vibrationer.

■ Sluk slibemaskinen.

Tænd og sluk

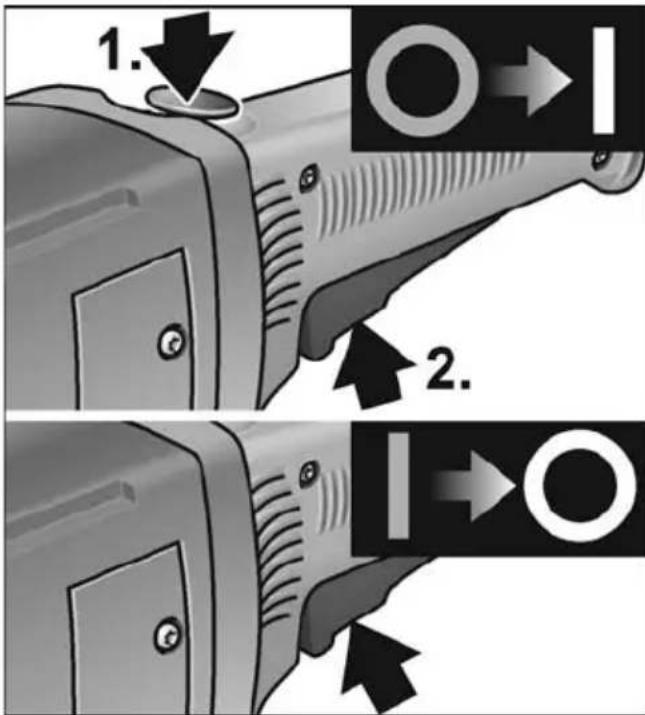

Kortvarig drift uden indgreb

■ Tryk på indkoblingsspærringen og hold den inde.
■ Tryk på afbryderen og slip indkoblingsspærringen.
■ Slip afbryderen for at slukke maskinen.

Konstant drift med indgreb

FORSIGTIG!

Maskinen starter igen efter strømsvigt, hvis den er tændt.

■ Tryk først på indkoblingsspærringen og derefter på afbryderen og hold den inde.
■ Hold låseknappen inde for at låse den og slip afbryderen. Slip indkoblingsspærringen.
■ Tryk kortvarigt på afbryderen og slip den for at slukke maskinen.

Arbejdsinstrukser

BEMAERK

Slibeværktøjet har et kort efterløb efter slukning.

■ Fastgør slibeværktøjet.
■ Slut maskinen til strømforsyningen.
■ Opret vandtilslutning.
■ Tænd maskinen.
■ Luk afspærringshanen på vandtilslutningen op.
Anbring slibeemnet på materialet, der skal bearbejdes, og tryk lidt på det. Trykkes der for kraftigt, øges slitagen af slibeemnet, og sliberesultatet bliver dårligere.

Vedligeholdelse og eftersyn

ADVARSEL!

Træk stikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

Rengøring

■ Rengør maskinen og ventilationsåbningerne regelmæssigt. Intervallerne afhænger af materialet, der skal bearbejdes, og af brugsvarigheden.
■ Blæs husets indre med motor ud regelmæssigt med tør trykluft.

Kulbørster

Elværktøjet er udstyret med udkoblingskul. Når slidgrænsen er nået, slukkes elværktøjet automatisk.

BEMAERK

Der må kun anvendes originale reservedele fra producenten. Ved brug af fremmedfabrikater bortfalder producentens garanti-forpligtelser.

Gearkasse

BEMAERK

Skruerne på gearhovedet må ikke løsnes i garantiperioden. Ved tilsidesættelse af dette bortfalder producentens garanti-forpligtelser.

Reparationer

Reparationer må kun udføres af et af producenten godkendt kundeservice-værksted.

Andet tilbehør, især slibeværktøjer, findes i katalogerne fra producenten.

Eksplosionstegninger og reservedelslister findes på vores hjemmeside:

www.flex-tools.com

Bortskaffelseshenvisninger

ADVARSEL!

Elektroværktøjer er ikke normalt husholdningsaffald.

I henhold til europæisk direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og omsætning til national ret skal udtjente elektriske værktøjer samles separat og afleveres på et opsamlingssted for materialegenvinding.

BEMAERK

Faghandlen giver oplysninger om bortskaffelsesmuligheder!

Ansvarsudelukkelse

Fabrikanten og hans repræsentant overtager ikke ansvaret for skader og fortjeneste som virksomheden evt. er gået glip af som følge af driftsafbrydelse i virksomheden, forårsaget af produktet eller fordi produktet ikke kunne benyttes.

Fabrikanten og hans repræsentant overtager ikke ansvaret for skader, der skyldes usagkyndig brug, eller for skader, der er opstået i forbindelse med anvendelse af produkter fra andre fabrikanter.

Innhold

– den vedlagte driftsanvisningen,
- de "generelle sikkerhetshenvisningene" i omgang med elektroverktøy i den vedlagte brosjyren (Nr. 315.915),

- de regler og forskrifter som gjelder på stedet for uhellsforebyggende tiltak.

Sikkerhetshenvisninger

ADVARSEL!

Les igjennom alle

Særlige sikkerhetshenvisninger for sliping

Det målte A lydnivået på apparatet er typisk:

Henvisninger om skroting

ADVARSEL!

Säkerhetsanvisningar

WARNING!

1. Stick nätkontakten i uttaget.

2. TEST RESET CONTROL TEST

3. TEST RESET

Som producent erklærer vi på eget ansvar, at de nedenfor anførte produktet ^1 : med tilhørende produkttyper ^2 samt sags- og serienumre ^3 er i overensstemmelse med alle nedenfor anførte forordninger og direktiver ^4 ; og at følgende harmoniserede standarder ^5 er blevet anvendt. Ansvarlig for den tekniske dokumentation. ^6

no CE samsvar
