BRUKSANVISNING LW 1202 SN Flex
Beskyttelsesklasse II (LW 1202 N)
CE-mærkning
Tilbageslag og tilsvarende advarsler
- Sæt netstikket i stikkontakten.


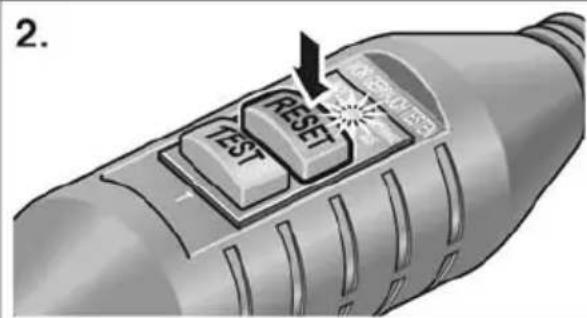

2. TEST RESET NORAL TEST


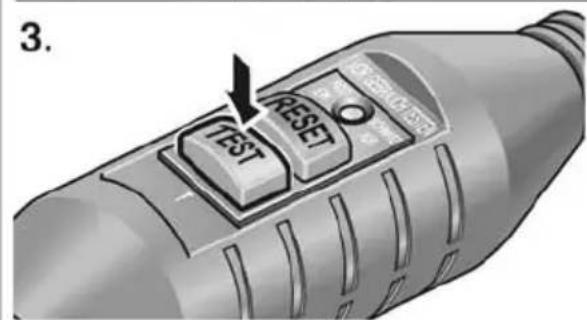

3. TEST RESET■ Sæt netstikket i stikkontakten.
Reservedele og tilbehør
Gør udtjente maskiner ubrugelige ved at fjerne netkablet.
Kun for EU-lande
Symboler som brukes 94
Symbolene på apparatet ..... 94
For din egen sikkerhet 94
Støy og vibrasjon 97
Tekniske data 98
Et overblikk 99
Bruksanvisning 100
Vedlikehold og pleie 102
Henvisninger om skroting ..... 103
Utelukkelse av ansvar 103
Symboler som brukes
ADVARSEL!
Gjør oppmerksom på en umiddelbar truende fare. Det er kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.
FORSIKTIG!
Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skade på personer eller ting dersom dette ikke blir fulgt.
HENVISNING
Betyr tips og informasjoner om bruken.
Symbolene på apparatet
Før ibruktaking må driftsanvisningen leses igjennom!
Bruk øyevern!
Arbeid alltid med begge hender!
Beskyttelsesklasse II (LW 1202 N)
CE-merking
For din egen sikkerhet
ADVARSEL!
Må leses igjennom og tas hensyn til ved bruk av elektroverktøy:
Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhets- tekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på ting under bruken av maskinen.
Elektroverktøyet må kun brukes
- til de arbeider den er beregnet for,
- når den er i sikkerhetsteknisk lytefri tilstand.
Feil på maskinen som har innflytelse på den tekniske sikkerheten må straks utbedres.
Forskriftsmessig bruk
Våt steinpolerer er beregnet for
-bruk i industri og håndverk,
-bearbeidelse av overflaten av naturstein med verktøy som er beregnet for dette (skiver av svamp, svampegummi, diamantskiver med borrelås og sliperinger av korundstein),
-for bruk med verktøy og tilbehør som er angitt i denne anvisningen eller som er anbefalt av produsenten. Den tillatte periferihastigheten og den maksimale diameteren må ikke overskrides.
-Maskinen må ikke brukes til å kutte eller å grovbearbeide.
Det er ikke tillatt å bruke f. eks.
kjedefreseskiver, sagblad eller annet verktøy som krever en vernehette.
sikkerhetsveiledningene og
anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetsveiledningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetsveiledningene for senere bruk.
Felles sikkerhetsveiledninger for sliping, sliping med sandpapir og polering
■ Dette elektroverktøyet kan brukes som slipemaskin, maskin for sliping av sandpapir eller poleringsmaskin.
Ta hensyn til alle sikkerhetsveiledninger, anvisninger, framstillinger og data som følger med maskinen.
Dersom de følgende anvisningene ikke blir tatt hensyn til, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.
■ Dette elektroverktøyet er ikke egnet for arbeider med trådbørste eller kutteskiver. Dersom elektroverktøyet brukes til formål som det ikke er beregnet for, kan det oppstå fare og skader.
Ikke bruk tilbehør som ikke er spesielt beregnet og godkjent av produsenten for bruk med dette elektroverktøyet. Kun dersom tilbehøret blir festet fast til elektroverktøyet, garanteres en sikker bruk.
Det tillatte turtallet for det brukte verktøyet må være minst så høyt som det høyeste turtallet som er angitt på elektroverktøyet. Tilbehør som dreies rundt hurtigere enn tillatt, kan ødelegges og bli slynget bort.
■ Brukt verktøy må passe nøyaktig oppå opptaket til elektroverktøyet. Feilt dimensjonert verktøy kan ikke bli tilstrekkelig avskjermet eller kontrollert.
■ Slipeskivene, flens, slipetallerken eller annet tilbehør må passe akkurat oppå slipespindelen på elektroverktøyet.
Verktøytilbehør som ikke passer nøyaktig oppå slipespindelen, dreier seg ujevnt, vibrerer sterkt og kan føre til at du mister kontrollen.
Ikke bruk skadet verktøy. Kontroller før hver bruk av verktøyet såsom slipeskiver at de er fri for avsplitting og rifter. Slipetallerkenen må kontrolleres for rifter, slitasje eller sterk avslitning, trådbørstene må kontrolleres for løse eller brukne tråder. Dersom elektroverktøyet eller verktøytilbehøret faller ned, må det kontrolleres om det har tatt skade, bruk i så fall et annet verktøy som ikke er skadet. Når du har kontrollert verktøyet og har satt det inn, må du og andre personer som befinner seg i nærheten holde dere på avstand utenfor området for det roterende verktøyet, og la maskinen først gå i ett minutt med høyeste turtall. Skadet verktøy brekker for det meste i løpet av denne testtiden.
■ Bruk personlig verneutstyr. Alt etter anvendelsen, må du bruke ansiktsvern, øyevern og vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot små slipe- og materialpartikler. ∅ynene må beskyttes mot fremmedlegemer som kan bli slynget rundt ved forskjellige anvendelser. Støv- eller pustevernmaske skal filtrere det støvet som oppstår under bruken. Dersom du blir utsatt for sterk støy i lang tid, kan dette føre til tap av hørselen.
■ Pass på at andre personer blir holdt på sikker avstand fra arbeidsområdet. Enhver som kommer innenfor arbeidsområdet, må ha på seg personlig verneutstyr. Bruddstykker av arbeidsstykke eller brukne verktøy kan bli slynget rundt og kan forårsake skade også utenfor det direkte arbeidsområdet.
■ Hold maskinen kun i de isolerte håndtakene når du utfører arbeid hvor verktøyet kan treffe på gjemte strømledninger eller dens egen kabel. Kontakt med spenningsførende ledninger kan også sette maskindeler av metall under spenning og føre til elektrisk støt.
■ Hold strømkabelen alltid borte fra verktøy som dreier seg. Dersom du mister kontrollen over maskinen, kan strømkabelen bli kuttet over eller henge fast, slik at hånden eller armen din kan komme inn i verktøyet som dreies rundt.
■ Legg elektroverktøyet aldri fra deg før verktøyet er helt stoppet opp. Et verktøy som dreier seg kan komme i kontakt med arbeidsplaten og du kan dermed miste kontrollen over elektroverktøyet.
La ikke elektroverktøyet være i gang mens du bærer det. Klærne dine kan ved en tilfeldighet komme i kontakt med verktøy som dreier seg og henge fast i disse slik at verktøyet kan bore seg inn i kroppen din.
■ Rengjør regelmessig ventilasjons-sprekkene på elektroverktøyet.
Motorviften trekker støv inn i kassen og dette kan føre til en sterk oppsamling av metallstøv, noe som igjen kan føre til elektrisk fare.
Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene.
Tilbakeslag og tilsvarende sikkerhetsveiledninger
Tilbakeslag er en plutselig reaksjon som følge av et verktøy som står fast eller som blokkerer, som f. eks. slipeskive, slipetallerken, stålbørste osv. Fastkjøring eller blokkering kan føre til en plutselig stopp av de roterende verktøyet. Dermed blir et ukontrollert elektroverktøy akselerert imot dreieretningen til innsatsverktøyet ved blokkeringsstedet.
- Hold elektroverktøyet godt fast og hold kroppen og armene i en posisjon som kan fange opp tilbakeslagskraften. Bruk alltid det ekstra håndtaket, dersom dette finnes, for å ha mest mulig kontroll over tilbakeslagskraften eller reaksjons-momentet når maskinen kjøres opp. Betjeningspersonalet kan ved egnete vernetiltak kontrollere tilbakeslags- og reaksjonskreftene.
■ Hendene må aldri komme i nærheten av verktøy som dreier seg. Verktøyet kan ved et tilbakeslag bevege seg over hånden din.
■ Unngå at kroppen din kommer inn i det området hvor elektroverktøyet beveger seg ved et tilbakeslag. Et tilbakeslag driver elektroverktøyet i den motsatte retning av bevegelsen til slipeskiven ved blokkeringsstedet.
Arbeid særlig forsiktig i områder ved hjørner, skarpe kanter osv. Forhindre at innsatsverktøyet blir slått tilbake fra arbeidsstykket eller klemmes fast.
Det roterende verktøyet har lett for å klemme fast ved hjørner, skarpe kanten eller när det kastes tilbake. Dette forårsaker at du mister kontrollen eller at det oppstår et tilbakeslag.
Ikke bruk et sagblad med kjede eller tenner. Slikt verktøy forårsake ofte et tilbakeslag eller gjør at du mister kontrollen over elektroverktøyet.
■ Bruk kun slipeskiver som er godkjent for ditt elektroverktøy. Slipeskiver som ikke er beregnet for dette elektroverktøyet, kan ikke avskjermes tilstrekkelig, og er således usikre.
■ Slipeskiven må kun brukes for den innsatsmuligheten som den er beregnet for. For eksempel: Du må aldri slipe med sideflaten av en kutteskive.
Kutteskivene er beregnet for å slipe med kanten på skiven. Kraftinnvirkning fra siden på denne slipeskiven kan føre til at den brekkes.
■ Bruk alltid spennflens som er helt uten skader og som har riktig størrelse og form for den slipeskiven som du har valgt å bruke. Egnete flenser støtter slipeskiven og forringer således faren for et brudd på slipeskiven. Flenser for kutteskiver kan være forskjellige fra flenser for andre slipeskiver.
■ Bruk ingen slitte slipeskiver fra større elektroverktøy. Slipeskiver for større elektroverktøy er ikke utlagt for det høye turtallet som brukes for mindre elektroverktøy og kan dermed brekke.
Spesielle sikkerhetshenvisninger for sliping med sandpaper
Ikke bruk overdimensjonerte slipeblad, men følg produsentens angivelser for størrelsen av slipeblad. Slipeblad som rager ut over slipetallerkenen, kan føre til skader og til blokkering eller ødeleggelse av slipebladene, eller kan også føre til tilbakeslag.
Særlige sikkerhetsveiledninger for polering
Ikke legg løse deler oppå poleringshetten, i særdeleshet festesnorer. Legg bort eller forkort alle festesnorene. Løse festesnorer som kan bli dreiet rundt under arbeidet, kan henge fast i fingrene eller kan bli fanget opp i arbeidsstykket.
Støy og vibrasjon
Lyd- og svingningsverdiene er målt i henhold til EN 62841.
| Lydtrykksniå[dB(A)] | Lydeffektnivå[dB(A)] | Usikkerhet K[dB] | |
| LW 1202 N/~SN 9 | 2 100 3 |
Den samlete svingningsverdien (3 akslinger) under sliping av naturstein med korund sliperinger er på (LW 1202 N/\~SN):
| a_h [m/s2] | Usikkerhet K [m/s2] | ||
| Sliperinger K60 | Diamantskive K400, vät | ||
| LW 1202 N/~SN 3,0 – 1,5 | |||
FORSIKTIG!
De angitte måleverdiene gjelder for nye maskiner. Under den daglige bruken forandres lyd- og svingningsverdiene.
HENVISNING
Det svingningsnivået som er angitt i denne anvisningen er målt i henhold til et målemetode som er normert etter EN 62841, og kan brukes for sammenligning av elektroverktøy. Den egner seg også for en foreløpig vurdering av svingningsbelastningen.
Det angitte svingningsnivået representerer de hovedsakelige bruken av elektroverktøyet.
Dersom elektroverktøyet blir brukt for annen bruk med avvikende verktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden. For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor maskinen er slått av eller er i gang, men ikke blir brukt.
Denne kan tydelig redusere svingningsbelastningen over hele arbeidstiden.
Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f. eks. Vedlikehold av elektroverktøy og arbeidsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpet.
FORSIKTIG!
Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.
Tekniske data
| Maskintype Våt steinpolerer | ||
| LW 1202 N LW 1202 SN | ||
| Max. slipeverktøy-∅ mm 130 | ||
| Verktøyopptak M14 | ||
| Turtall o/min 1750 | ||
| Max. omfangshastighet m/s 11,9 | ||
| Effektopptak W 1600 | ||
| Avgitt effekt W 1030 | ||
| Vanntilkopling | 12 (for selvlukkende hurtigkopling), max. 6 bar | |
| Vekt (uten kabel) kg 4,8 | ||
| Beskyttelsesklasse– med Konturkopling:– med PRCD: | II / ☐I | |

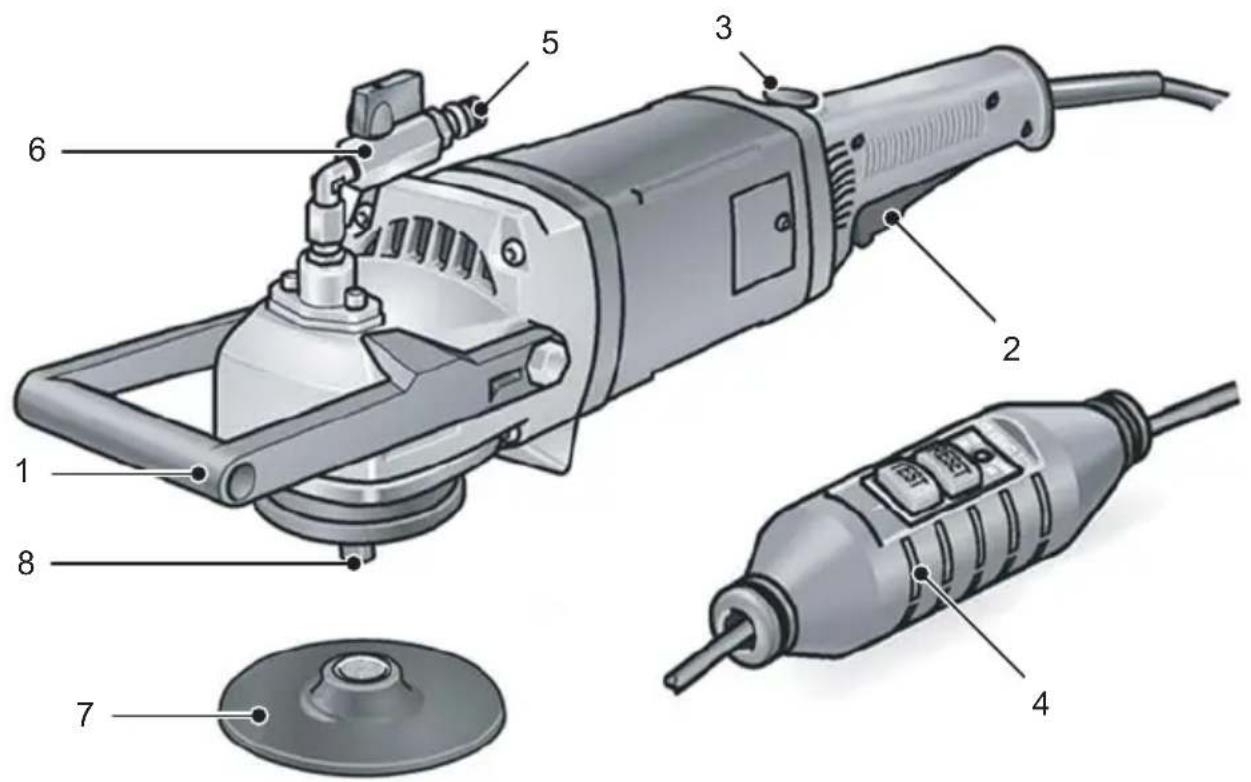

Et overblikk
1 Bøylehåndtak
2 B r y t e r k n a p p
For å slå på og av
3 Låsestilling for varig drift
4 Tilkoplingskabel 4,0 m
(med PRCD personvernbryter)
5 Hurtigkopling
6 Sperrekran for vanntilførsel
7 Verktøyholder
8 Spindel
Bruksanvisning
ADVARSEL!
Før alle arbeider med elektroverktøy må støpselet trekkes ut.
Før ibruktaking
Pakk ut elektroverktøyet og kontroller det at det er fullstendig og ikke har transportskader ved leveringen.
Tilkopling av apparater med skille-transformator med konturkopling
(LW 1202 N)
ADVARSEL!
I henhold til VDE 0100 må maskiner for våtarbeider som blir ført med hånd drives med en egnet skilletransformator i henhold til direktivet EN 61558.
Saksskade!
Angivelsene om spenning på typeskiltet til elektroverktøyet må stemme overens med utgangsspenningen på den brukte skilletransformatoren.
Elektroverktøyet er utstyrt med en kontur- kontakt som oppfyller kravene i henhold til IEC 60309-2 med en jordkontakt og med en 12 h innstilling, som tillater en tilkopling til en skilletransformator med tilsvarende stikkontakt.
FLEX skilletransformatoren TT 2000 tilsvarer de ovennevnte forskriftene.
ADVARSEL!
Utskifting av konturkoplingen på våtsliperen må kun foretas av tilsvarende kvalifiserte fagfolk eller av kundeservice.
Tilkopling til strømforsyningen – apparater med PRCD bryter
(LW 1202 SN)
ADVARSEL!
Driften av denne maskinen er kun tillatt med den PRCD bryteren som følger med. PRCD bryteren må alltid kontrolleres før hver bruk. Kontroll før hver bruk:
- Stikk støpselet inn i stikkontakten.


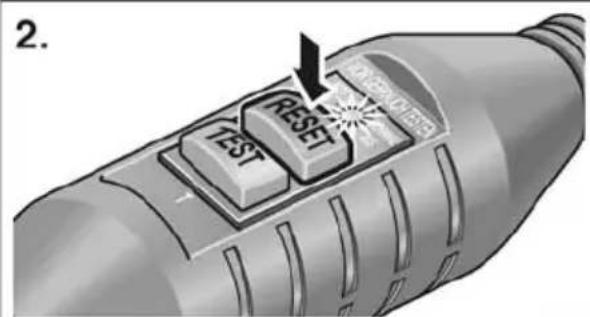

2. RESET TEST


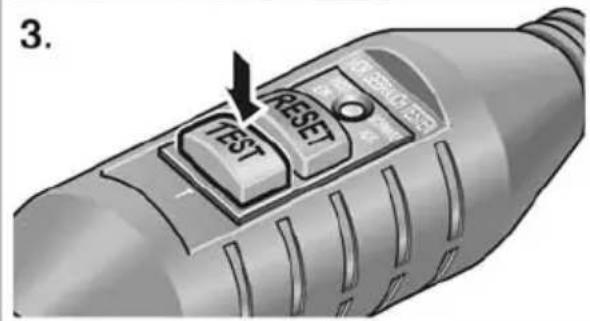

3. TEST RESET O- Betjen tasten "RESET". Den røde kontrollampen må lyse.
- Betjen tasten "TEST". PRCD bryteren må slås av, kontrollampen slukkes.
- Etter nok en gangs betjening av tasten "RESET" må maskinen la seg slå på.
ADVARSEL!
Dersom PRCD bryteren slås av flere ganger under start av maskinen, eller dersom PRCD bryteren ikke utløses, må maskinen skilles fra strømnettet straks.
Det er ikke tillatt å bruke den lenger. Utskifting av PRCD bryteren må kun foretas av kvalifiserte fagfolk eller av kundeservice.
Legg opp vanntilkoplingen
ADVARSEL!
Ikke la vann eller personer komme i nærheten av arbeidsområdet for elektroverktøy. Ta kun apparater i bruk, som er forskriftsmessig tilkoplet til vannforsyningen. Pakninger, sperrekran og tilkoplingsstykker må kontrolleres regelmessig for forskriftsmessig funksjon.


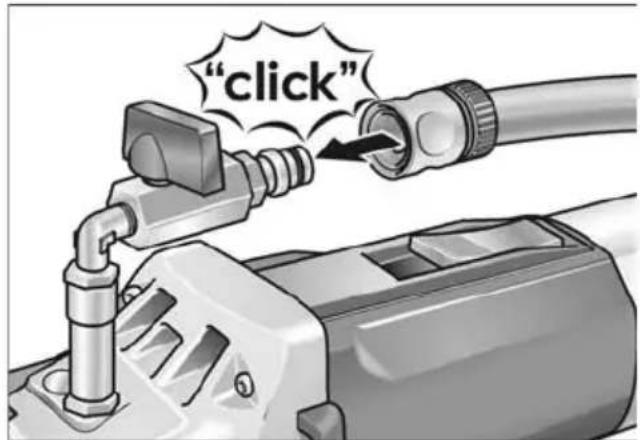

"click"-Vannslange 1/2" festes med vanlig selvlukkende hurtigkopling som fåes i handelen.
–Sperrekranen må først åpnes på arbeidsstedet og når slipeskivene roterer.
-Når slangen tas av, må det passes på at det ikke renner vann inn i maskinen.
Festing eller skift av slipeverktøy
ADVARSEL!
Før alle arbeider med elektroverktøy må støpselet trekkes ut.
M14-gjengen må ha en dybde på minst 20 mm.


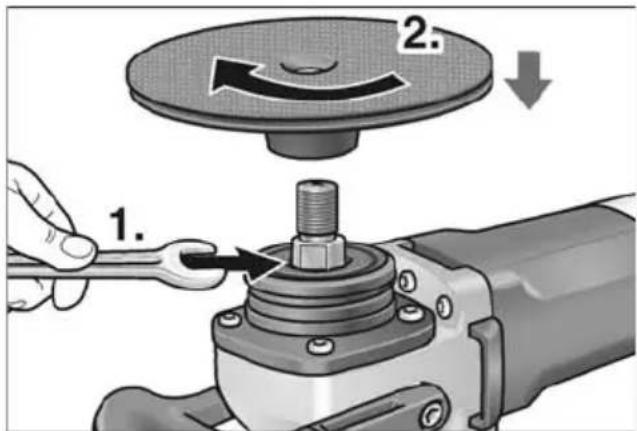

1. 2.■ Spindelen må holdes fast med vedlagte nøkkel (1.).
■ Verktøyholderne (borrelås- eller festetallerken) på skrus på spindelen (2.).
■ Fest slipemiddelet på verktøyholderen.
■ Stikk støpselet inn i stikkontakten.
■ Slå på slipemaskinen (uten å sette den fast) og la den gå i ca. 30 sekunder. Kontroller den for ujevnheter og vibrasjoner.
■ Slå av slipemaskinen.
Funksjonstest:

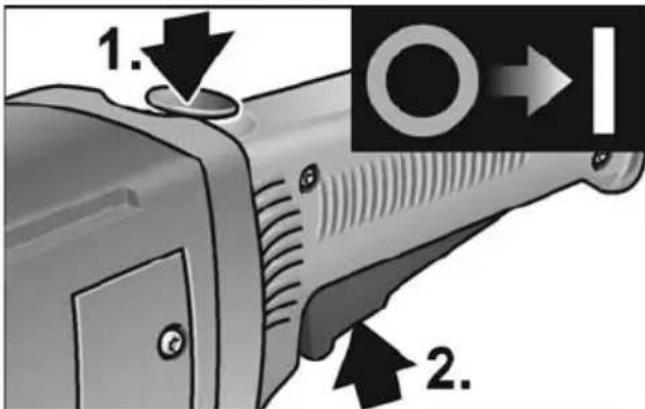

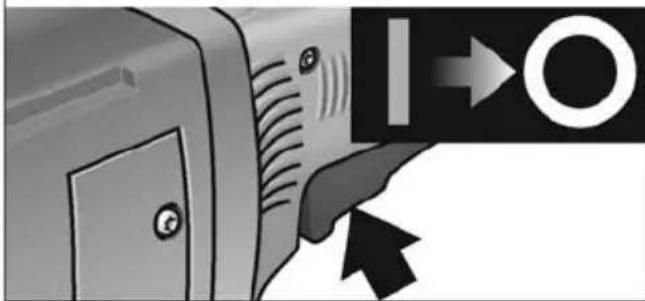

Inn- og utkopling Korttidsdrift uten fastlåsing
■ Trykk innkoplingssperren og hold den fast.
■ Trykk bryteren og slipp innkoplingssperren.
■ For utkopling slippes bryteren.
Etter et strømbrudd går maskinen videre dersom den er slått på.
■ Trykk først innkoplingssperren, deretter trykkes bryteren og holdes fast.
■ For at den skal låse fast, holdes låseknappen trykket og bryteren slippes. Slipp innkoplingssperren.
■ For utkopling trykkes bryteren kort og slippes igjen.
Arbeidstips
HENVISNING
Etter utkopling går slipeverktøyet etter i kort tid.
■ Fest fast slipemiddelet.
■ Maskinen må tilkoples til strømforsyningen.
■ Legg opp vanntilkoplingen.
■ Slå på maskinen.
- Åpne sperrekranen på vanntilkoplingen.
Slipemiddelet settes på det materialet som skal bearbeides med et lett trykk. Et for sterkt trykk forhøyer slitasjen på slipemiddelet og etterlater også et dårlig sliperesultat.
Vedlikehold og pleie
ADVARSEL!
Før alle arbeider med elektroverktøy må støpselet trekkes ut.
Rengjøring
■ Maskinen og ventilasjonsåpningene må rengjøres regelmessig. Hvor ofte dette må skje er avhengig av hvor lenge maskinen er i bruk.
Innsiden av kapslingen med motoren må regelmessig blåses ut med tørr trykkluft.
Kullbørster
Elektroverktøyet er utstyrt med utkoplingskull. Når disse utkoplingskullene har nädd sin grense for slitasje, blir elektroverktøyet automatisk slått av.
HENVISNING
For utskifting må det kun brukes original- deler fra produsenten. Ved bruk av andre fabrikater, gjelder ikke garantien fra produsentens side.
Drevet
HENVISNING
Skruen på drivhodet må ikke løsnes i garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelse.
Reparasjoner
Reparasjoner må kun utføres av et kundeservice verksted som er autorisert av produsenten.
Reservedeler og tilbehør
Videre tilbehør, særlig slipeverktøy finnes i katalogen til produsenten.
Eksplosjonstegninger og lister for reservedeler finnes på vår hjemmeside: www.flex-tools.com
Utrangerte maskiner må gjøres ubrukelige ved å fjerne strømkabelen.
Kun for EU-land
Ikke kast elektrisk verktøy i bosset.
I henhold til det europeiske direktivet 2012/19/EU om avhending av elektrisk og elektronisk gammelt utstyr og omsetting av nasjonal rett, må brukte elektriske verktøy samles separat og avhendes på en miljøvennlig måte.
HENVISNING
Faghandelen vil gi deg informasjon om avhendingsmåter.
Utelukkelse av ansvar
Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet og ikke mulig bruk av produktet.
Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke forskriftsmessig bruk av eller i forbindelse med produkter fra andre produsenter.
