XFE 7-15 150 - Poleringsmaskin Flex - Gratis bruksanvisning og manual

Produkttype	Eksentrisk poleringsmaskin
Merke	Flex
Modell	XFE 7-15 150
Forventet bruk	Polering av lakkerte overflater, møbler, metaller i industri og håndverk
Inngangseffekt	710 W
Utgangseffekt	420 W
Vekt (i henhold til EPTA)	2,4 kg
Beskyttelsesklasse	II (dobbelt isolasjon)
Maks diameter på poleringsverktøy	160 mm
Selvklebende plate	∅ 150 mm
Slaglengde	15 mm
Antall slag	3000 - 9000 min⁻¹
Lydtrykknivå LpA	80 dB(A)
Lydeffektnivå LWA	91 dB(A)
Total vibrasjonsverdi ah	7,5 m/s² (usikkerhet K=1,5 m/s²)
Lengde på strømledning	4,0 m
Vedlikehold	Regelmessig rengjøring av ventilasjonsåpninger, utskifting av kullbørster og selvklebende plate
Sikkerhet	Les bruksanvisningen, bruk vernebriller, bruk hansker og hørselsvern om nødvendig
Reservedeler og tilbehør	Tilgjengelig på www.flex-tools.com
Avhending	Må ikke kastes i husholdningsavfallet, resirkulering i henhold til EU-direktiv 2012/19/EU

Ofte stilte spørsmål - XFE 7-15 150 Flex

Hvordan feste poleringsverktøyet på poleringsmaskinen?

Koble fra apparatet. Sentrer poleringsmiddelet på øyet til selvklebende plate og trykk deretter fast. Bruk kun et intakt verktøy.

Hvordan justere hastigheten på poleringsmaskinen?

Bruk hastighetsforvalgshjulet (merke 4) for å velge ønsket tall. Bryteren (merke 5) lar deg akselerere opp til forvalgt hastighet.

Hva gjør jeg ved overoppheting under kontinuerlig drift?

Apparatet reduserer automatisk hastigheten til tilstrekkelig avkjøling. Hvis problemet vedvarer, slå av og la det avkjøles før du bruker det igjen.

Hvordan bytte den selvklebende platen?

Koble fra apparatet, fjern poleringssvampen. Skru ut skruene med den medfølgende Torx T15-nøkkelen, fjern den gamle platen, rengjør innsiden, sett inn den nye platen og stram skruene.

Når må kullbørstene skiftes?

Kullbørstene slites ut og poleringsmaskinen slår seg automatisk av ved slitasjegrensen. Bytt dem kun med originale Flex-deler.

Hvilke tilbehør kan jeg bruke med denne poleringsmaskinen?

Bruk kun verktøy godkjent av Flex, inkludert poleringssvamper, lammeskinn og ullfleece, med maks diameter 160 mm og egnet for hastighet på minst 500 o/min.

Hvordan rengjøre poleringsmaskinen?

Rengjør jevnlig apparatet og ventilasjonsåpningene med tørr trykkluft. Innvendig i huset og motoren kan rengjøres på samme måte.

Hvilke sikkerhetstiltak må jeg ta?

Bruk vernebriller, støvmaske og hørselsvern om nødvendig. Hold personer på avstand, ikke bær apparatet i ledningen og koble fra før vedlikehold.

Hva gjør jeg ved strømbrudd under bruk?

Elektroverktøyet har en omstartssperre: etter et strømbrudd starter det ikke på nytt. For å aktivere det, slå av og deretter på igjen.

Hvordan kaste poleringsmaskinen ved endt levetid?

Ikke kast den i husholdningsavfallet. I henhold til EU-direktiv 2012/19/EU, lever den til et innsamlingssted for resirkulering av elektriske og elektroniske apparater.

BRUKSANVISNING XFE 7-15 150 Flex

– til det dertil beregnede formål,

Reservedele og tilbehør

i BEMAERK

Gør udtjente maskiner ubrugelige ved at fjerne netkablet.

Symboler som brukes....74

Symbolene på apparatet 74

For din egen sikkerhet 74

Støy og vibrasjon 74

Tekniske data....77

Et overblikk....78

Bruksanvisning 79

Vedlikehold og pleie .... 80

Henvisninger om skroting....81

C €-Konformitet 81

Utelukkelse av ansvar 81

Symboler som brukes

ADVARSEL!

Gjør oppmerksom på en umiddelbar truende fare. Det er kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skade på personer eller ting dersom dette ikke blir fulgt.

HENVISNING

Betyr tips og informasjoner om bruken.

Symbolene på apparatet

Les igjennom disse før bruk!

Bruk øyevern!

Beskyttelsesklasse II (fullstendig isolert)

For din egen sikkerhet

ADVARSEL!

Les igjennom dette før bruken av polereren og følg henvisningene:

– betjeningsveiledningen som er vedlagt,
– de «Generelle sikkerhetshenvisningene»i omgang med elektroverktøy i den vedlagte brosjyren (Nr. 315.915),
– de regler og forskrifter som gjelder på stedet for uhellsforebyggende tiltak.

Denne polereren er produsert i henhold til teknikkens stand og anerkjente sikkerhets- tekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på ting under bruken av maskinen.

Polererenmåkun brukes

– til de arbeider den er beregnet for,
- når den er i sikkerhetsteknisk lytefri tilstand.

Feil på maskinen som har innflytelse på den tekniske sikkerheten må straks utbedres.

Forskriftsmessig bruk

• bruk i industri og håndverk,
  – for bruk ved alle typer poleringsarbeider som f.eks. lakkoverflater på kjøretøy, møbel-, metalloverflater osv. og med innsats av poleringssvamper, lamme- og ulveskinn,
• og med poleringsverktøy som er tillatt for et turtall på minst 500 o/min.

Lese igjennom alle sikkerhetsveiledningene og anvisningene. Dersom sikkerhetsveiledningene ikke blir overholdt, kan dette føre til elektrisk støt, brann eller alvorlige skader.

Oppbevar sikkerhetsveiledningene og anvisningene for senere bruk.

■ Dette elektroverktøyet kan brukes som polerer. Ta hensyn til alle sikkerhets-veiledninger, anvisninger, framstillinger og data som følger med maskinen. Dersom de følgende anvisningene ikke blir tatt hensyn til, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.

■ Dette elektroverktøyet er ikke egnet for sliping, sliping med sandpapir, arbeid med trådbørster og som skillesliper. Dersom elektroverktøyet brukes til formål som det ikke er beregnet for, kan det oppstå fare og skader.
- Ikke bruk tilbehør som ikke er spesielt beregnet og anbefalt av produsenten for bruk med dette elektroverktøyet. Kun dersom tilbehøret kan bli festet fast til elektroverktøyet, garanterer dette ingen sikker bruk.
- Det tillatte turtallet for innsatsverktøyet må være minst så høyt som det høyeste turtallet som er angitt på elektroverktøyet. Tilbehør som dreies rundt hurtigere enn tillatt, kan ødelegges og bli slynget bort.
Innsatsverktøyets utvendig diameter og tykkelse må tilsvare målangivelsene på elektroverktøyet ditt. Feilt dimensjonerte innsatsverktøy kan ikke bli tilstrekkelig avskjermet eller kontrollert.
Innsatsverktøy med gjengeinnsats må passe nøyaktig på slipespindelens gjenger. Ved innsatsverktøy som monteres ved hjelp av en flens må hulldiameteren til innsatsverktøyet passe til festediameteren til flensen.
Innsatsverktøy som ikke passer nøyaktig oppå slipespindelen, dreier seg ujevnt, vibrerer meget sterkt og kan føre til at du mister kontrollen.
Ikke bruk skadete innsatsverktøy. Sjekk før hver bruk om innsatsverktøy slik som slipeskiver er splintret eller revnet, om slipetallerkener er revnet eller svært slitt, om stålbørster har løse eller har brukkede tråder. Dersom elektroverktøyet eller innsatsverktøyet faller ned, kontrollér om det har tatt skade, eller bruk et annet innsatsverktøy som ikke er skadet. Når du har kontrollert innsatsverktøyet og har satt det inn, må du og andre personer som befinner seg i nærheten holde dere på avstand utenfor flaten for det roterende innsatsverktøyet, og la apparatet først gå i ett minutt med høyeste turtall.
Skadete innsatsverktøy brekker for det meste i løpet av denne testtiden.

■ Bruk personlig verneutstyr. Alt etter anvendelsen, må du bruke ansiktsvern, øyevern eller vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot små slipe- og materialpartikler. ∅ynene må beskyttes mot fremmedlegemer som kan bli slynget rundt ved forskjellige anvendelser. Støv- eller pustevernmaske skal filtrere det støvet som oppstår under bruken. Dersom du blir utsatt for sterk støy i lang tid, kan dette føre til tap av hørselen.
■ Pass på at andre personer blir holdt på sikker avstand fra arbeidsområdet. Enhver som kommer innenfor arbeidsområdet, må ha på seg personlig verneutstyr. Bruddstykker av arbeidsstykke eller brukne innsatsverktøy kan bli slynget rundt og kan forårsake skade også utenfor det direkte arbeidsområdet.
- Hold apparatet kun i de isolerte gripeflatene når du utfører arbeid hvor innsatsverktøyet kan treffe på gjemte strømledninger eller dens egen nettkabel. Kontakt med spenningsførende ledninger kan også sette apparatdeler av metall under spenning og føre til elektrisk støt.
- Hold nettkabelen alltid borte fra innsatsverktøy som dreier seg. Dersom du mister kontrollen over apparatet, kan nettkabelen bli kuttet over eller henge fast, slik at hånden eller armen din kan komme inn i innsatsverktøy som dreier seg.
■ Legg elektroverktøyet aldri fra deg før innsatsverktøyet er helt stoppet opp. Et innsatsverktøy som dreier seg kan komme i kontakt med overflaten der apparatet legges fra og du kan dermed miste kontrollen over elektroverktøyet.
■ La ikke elektroverktøyet være i gang mens du bærer det. Klærne dine kan ved en tilfeldighet komme i kontakt med innsatsverktøy som dreier seg og henge fast i disse slik at innsatsverktøyet kan bore seg inn i kroppen din.
■ Rengjør regelmessig ventilasjonssprekkene på elektroverktøyet ditt. Motorviften trekker støv inn i kassen og en sterk oppsamling av metallstøv kan føre til elektrisk fare.

• Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene.
• Ikke bruk innsatsverktøy som krever flytende kjølemiddel. Bruk av vann eller andre flytende kjølemidler kan føre til elektrisk støt.

Tilbakeslag og tilsvarende sikkerhetshenvisninger

Tilbakeslag er en plutselig reaksjon som oppstår när et dreiende innsatsverktøy, som f.eks. slipeskive, slipetallerken, tråd- børste osv henger seg opp eller blokkerer. Fastkjøring eller blokkering fører til en plut- selig stopp av det roterende verktøyet. Dermed blir et ukontrollert elektroverktøy akselerert imot dreieretningen til innsats- verktøyet ved blokkeringsstedet. Dersom f.eks. en slipeskive henger fast eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som skjærer inn i arbeidsstykket bli hengende fast og dermed kan slipe-skiven brekke ut eller forårsake et tilbakeslag. Slipeskiven beveger seg så enten imot betjeningspersonen eller bort fra denne, alt etter dreieretningen på skiven ved blokkeringsstedet. Derved kan slipeskivene også brekkes. Et tilbakeslag er følgen av en feil eller ikke sakkyndig bruk av elektroverktøyet. Dette kan forhindres ved egnete forsiktighetstiltak som beskrevet under.

• Hold elektroverktøyet godt fast og hold kroppen og armene i en posisjon som kan fange opp tilbakeslagskrefter. Bruk alltid tilleggshåndtaket, dersom dette finnes, for å ha mest mulig kontroll over tilbakeslagskrefter eller reaksjonsmomenter når apparatet kjøres opp. Betjeningspersonen kan ved egnete forsiktighetstiltak beherske tilbakeslags- og reaksjonskreftene.
  ■ Hendene må aldri komme i nærheten av innsatsverktøy som dreier seg. Innsatsverktøyet kan ved et tilbakeslag bevege seg over hånden din.
  ■ Unngå at kroppen din kommer inn i det området hvor elektroverktøyet beveger seg ved et tilbakeslag. Et tilbakeslag driver elektroverktøyet i den motsatte retning av bevegelsen til slipeskiven ved blokkeringsstedet.

■ Arbeid særlig forsiktig i områder ved hjørner, skarpe kanter osv.
Forhindre at innsatsverktøyene blir slått tilbake fra arbeidsstykket og klemmes fast. Det roterende innsatsverktøyet har lett for å klemme fast ved hjørner, skarpe kanten eller när det kastes tilbake. Dette forårsaker at du mister kontrollen eller at det oppstår et tilbakeslag.
■ Ikke bruk et sagblad med kjede eller tenner.
Slike innsatsverktøy forårsaker ofte et tilbakeslag eller gjør at du mister kontrollen over elektroverktøyet.

Særlige sikkerhetsveiledninger for polering

■ Ikke legg løse deler oppå poleringshetten, i særdeleshet festesnorer.
Legg bort eller forkort alle festesnorene.
Løse festesnorer som kan bli dreiet rundt under arbeidet, kan henge fast i fingrene eller kan bli fanget opp i arbeidsstykket.

Andre sikkerhetsveiledninger

■ Strømspenningen må stemme overens med angivelsene om spenning på type-skiltet.
■ Spindelstopperen må kun trykkes när verktøyet står stille.

Støy og vibrasjon

HENVISNING

Verdiene for det A-vurderte støynivået såsom de samlete svingningsverdiene finnes i tabellen «Tekniske data».

Støy- og svingningsverdiene er målt i henhold til EN 62841.

FORSIKTIG!

De angitte måleverdiene gjelder for nye maskiner. Under den daglige bruken forandres lyd- og svingningsverdiene.

HENVISNING

Det svingningsnivået som er angitt i denne anvisningen er målt i henhold til et målemetode som er normert etter EN 62841, og kan brukes for sammenligning av elektroverktøy.

Den egner seg også for en foreløpig vurdering av svingningsbelastningen.

Det angitte svingningsnivået representerer de hovedsakelige bruken av elektroverktøyet. Dersom elektroverktøyet blir brukt for annen bruk med avvikende verktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden.

For en nøyaktig vurdering av svingnings belastningen bør også tidene tas hensyn til hvor maskinen er slått av eller er i gang, men ikke

blir brukt. Denne kan tydelig redusere svingningsbelastningen over hele arbeidstiden. Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f.eks. vedlikehold av elektroverktøy og arbeidsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpet.

FORSIKTIG!

Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

Tekniske data

		XFE 7-15 125 XFE 7-15 150
Maskintype Eksenter poleringsmaskinen
Verktøyopptak mm Borrelåsskive ∅ 125 / 150
Verktøy ∅ max. mm 160
Løft mm 15
Løftetall	min-1	3000-9000
Turtall (borrelåsskive) o/min -
Effektopptak W 710
Utgangseffekt W 420
Vekt i henhold til «EPTA-prosedyre 01/2003» (uten kabel)	kg 2,4
Beskyttelsesklasse		II / ☐
A-vurderte støynivå tilsvarende EN 62841 (se «Støy og vibrasjon»):
Lydtrykksnivå LpA	dB(A)	80
Lydeffektnivå LWA	dB(A)	91
Usikkerhet K db 3,0
Samlet svingningsverdi tilsvarende EN 62841 (se «Støy og vibrasjon»):
Emisjonsverdi ah	m/s2	7,5
Usikkerhet K	m/s2	1,5

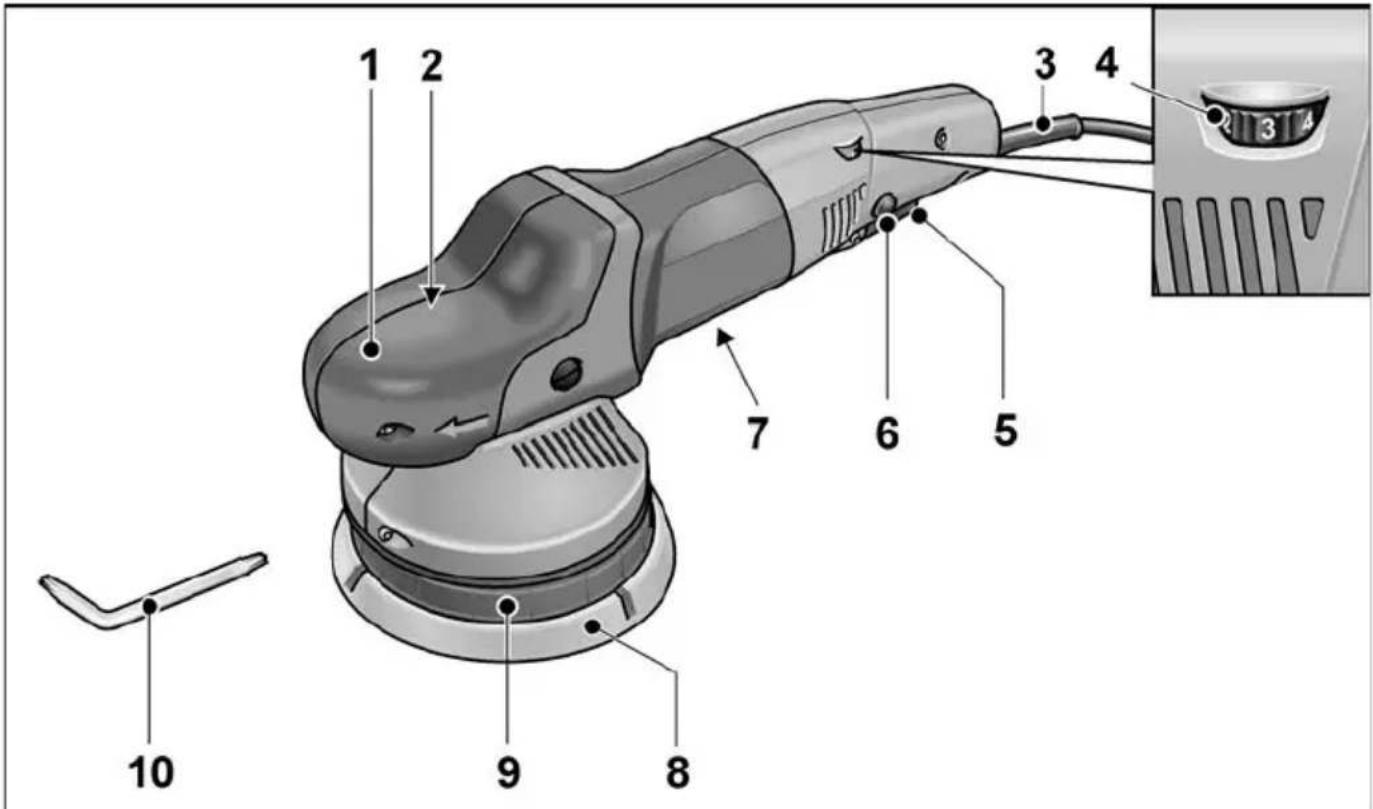

Et overblikk

I denne veiledningen blir forskjellige elektroverktøy beskrevet. Framstillingen kan avvike i detalj fra det elektroverktøyet som du har kjøpt.

Med luftutslipp og pil for dreieretning.

2 Drivhode
3 Strømkabel 4,0 m med støpsel
4 Innstillingshjul for forvalg av turtall
5 B r y t e r

For å slå på og av såsom å kjøre opp til forhåndsvalgt turtall.

6 Låseknapp

Låser bryteren (5) i varig drift.

7 Typeskilt
8 Borrelåsskive
9 Tallerkenfeste
10 Torx-skrunøkkel T15

Bruksanvisning

ADVARSEL!

Før alle arbeider med polereren må støpselet trekkes ut.

Før ibruktaking

Pakk ut polereren og kontroller at leveringen er fullstendig og ikke har transportskader.

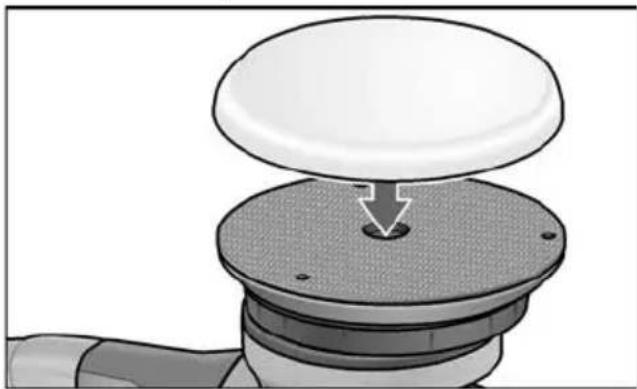

Festing eller veksling av verktøy

■ Trekk ut støpselet.

■ Poleringsmidlet trykkes fast etter øyemål midt på borrelåsskiven (8). Bruk kun poleringsverktøy som ikke er skadet.
■ Stikk støpselet inn i stikkontakten.
■ Slå på polereren (uten å la den smekke i) og la polereren gå i ca. 30 sekunder. Kontroller den for ujevnheter og vibrasjoner.
■ Slå av polereren.

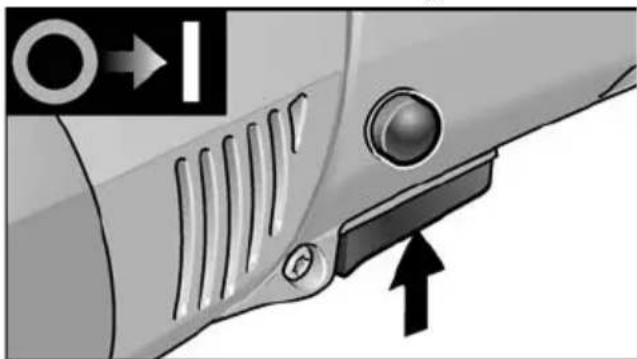

Inn- og utkopling

Korttidsdrift uten fastlåsing

■ Trykk bryteren og hold den fast.
■ For utkopling slippes bryteren.

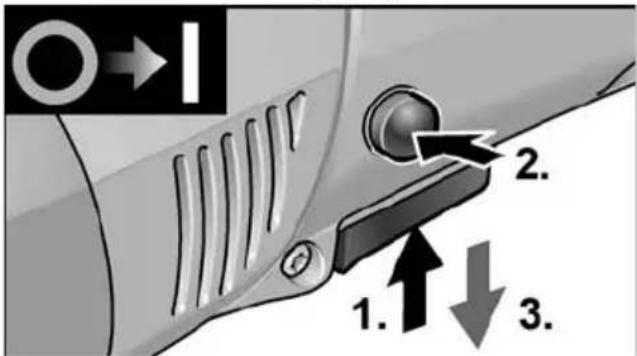

Varig drift med fastlåsing

HENVISNING!

Elektroverktøyet har gjenstartbeskyttelse. Det betyr at elektroverktøyet ikke starter igjen etter et strømbrudd selv om det er slått på.

Slå på elektroverktøyet igjen etter strømbrudd

• Slå av elektroverktøyet.
  – Slå på elektroverktøyet igjen.

■ Trykk bryteren og hold den fast.
■ For at den skal läse fast, holdes läseknappen trykket og bryteren slippes.

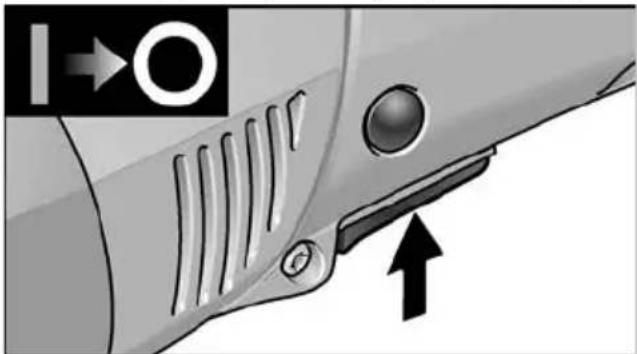

■ For utkopling trykkes bryteren kort og slippes igjen.

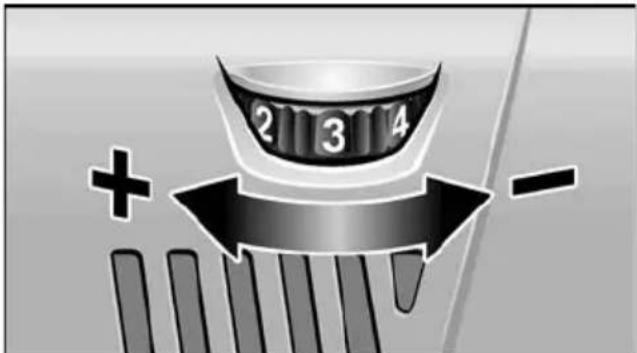

Turtallsforvalg

■ For innstilling av arbeidsturtallet må innstillingshjulet stilles på ønsket verdi.
■ Bryteren (5) må betjenes med følelse när maskinen kjøres opp til forhåndsvalgt turtall.

Henvisning

Ved overbelastning eller overoppheting i varig drift reduserer maskinen automatisk turtallet, inntil maskinen er tilstrekkelig avkjølt.

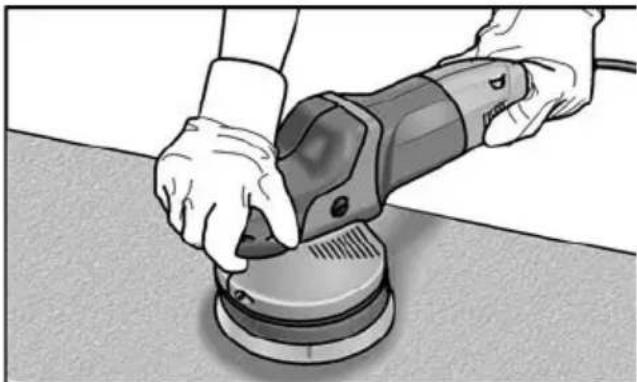

Arbeidstips

Forsiktig!

Etter utkopling går poleringsverktøyet etter i kort tid.

Henvisning

Etter skift av verktøy (f.eks. ullskinn i stedet for poleringssvamp) kan det oppstå større vibrering på grunn av høyere vekt.

Arbeidsturtallet på innstillingshjulet (4) må forandres slik at vibrasjonene blir redusert.

- Maskinen slås på før den settes på den overflaten som skal poleres og la den gå inntil den har oppnådd innstilt turtall.

• Poler så den overflaten som skal poleres med lett trykk. Bruk kretsende bevegelser som overlapping hverandre, for å oppnå en god poleringsytelse og lang levetid på verktøyet.
• Ved ømfintlige overflater (f.eks. billakk) må det ikke arbeides aggressivt, men brukes lavere turtall og mindre påpresstrykk.
  – Ved bruk av poleringspaste må det for hver av pastene brukes egnet verktøy. Videre informasjoner om produktene finnes under www.flex-tools.com.

Vedlikehold og pleie

ADVARSEL!

Før alle arbeider med polereren må støpselet trekkes ut.

Rengjøring

■ Maskinen og ventilasjonsåpningene må rengjøres regelmessig. Hvor ofte dette må skje er avhengig av hvor lenge maskinen er i bruk.
Innsiden av kapslingen med motoren må regelmessig blåses ut med tørr trykkluft.

Kullbørster

Polereren er utstyrt med utkoplingskull.

Etter at slitasjegrensen på kullene er nädd, blir polereren automatisk slått av.

HENVISNING

For utskifting må det kun brukes original- deler fra produsenten. Ved bruk av andre fabrikater, gjelder ikke garantien fra produsentens side.

Igjennom luftinntaksåpningen bak kan kullfyret kontrolleres under bruken.

Ved sterk ild fra kullene må polereren straks slås av. Lever inn polereren til et autorisert fagverksted som er anbefalt av produsenten.

Drevet

HENVISNING

Skruen på drivhodet (2) må ikke løsnes i garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelse.

Utskifting av slitedeler

Skifte borrelåstallerken

■ Løsne og skru ut skruene med Torxskrunøkkel (1.).
■ Ta av den slitte borrelåstallerkenen (2.).
■ Fjern skitt på innsiden.
■ Sett på en ny borrelåstallerken, og juster festehullene.
■ Skru inn skruene, og stram dem med Torx-skrunøkkel.
■ Foreta en prøvekjøring. Kontroller for ujevnheter og vibrasjoner.

Reparasjoner

Reparasjoner må kun utføres av et kundeservice verksted som er autorisert av produsenten.

Reservedeler og tilbehør

HENVISNING

Det må kun brukes verktøy som er godkjent av FLEX.

Annet tilbehør, særlig verktøy og hjelpemidler ved polering, finnes i katalogen til produsenten.

Eksplosjonstegninger og lister for reserve- deler finnes på vår hjemmeside: www.flex-tools.com

Utrangerte maskiner må gjøres ubrukelige ved å fjerne strømkabelen.

Kun for EU-land

Ikke kast elektrisk verktøy i bosset.

I henhold til det europeiske direktivet 2012/19/EU om avhending av elektrisk og elektronisk gammelt utstyr og omsetting av nasjonal rett, må brukte elektriske verktøy samles separat og avhendes på en miljøvennlig måte.

HENVISNING

Faghandelen vil gi deg informasjon om avhendingsmåter.

CE-Konformitet

Vi erklærer hermed at vi alene er ansvarlig for at de punkter som er beskrevet under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 62841 i henhold til bestemmelsene i direktivet 2014/30/EU, 2006/42/EF, 2011/65/EU.

Ansvarlig for tekniske dokumenter: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet og ikke mulig bruk av produktet.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke forskriftsmessig bruk av eller i forbindelse med produkter fra andre produsenter.

Innehåll
