NAVODILA ZA UPORABO XFE 7-15 150 Flex
sl Izvirno navodilo za obratovanje 159
ro Instructiuni de functionare originale 167
Ponoven vklop električnega orodja po izpadu električnega toka
– Izklopite električno orodje.
– Ponovno vklopite električno orodje.
Posebne napomene upozorenja za poliranje
■ Ne dozvolite neučvršćene dijelove polirne kape, osobito gajtana za pričvršćivanje. Smotajte ili skratite gajtane za pričvršćivanje. Neučvršćeni gajtani za pričvršćivanje koji se takodjer vrte mogu zahvatiti vaše prste ili se zaplesti u izradak.
Ostali sigurnosni napuci
■ Napon mreže te podaci o naponu na označnoj pločici se moraju podudarati.
■ Vreteno za zaključavanje pritisnite samo kada je alat u stanju mirovanja
Šum i vibracija
NAPUTAK
Simboli, ki se uporabljajo v teh navodilih. . 159
Simboli na električnem orodju ..... 159
Za vašo varnost ..... 159
Tehnične specifikacije ..... 162
Pregled. 163
Navodila za uporabo ..... 164
Vzdrževanje in nega. 165
Podatki o odlaganju ..... 166
Izjava o skladnosti C.€ 166
Izjava o omejitvi odgovornosti ..... 166
Simboli, ki se uporabljajo v teh navodilih
OPOZORILO!
Če opozorila ne upoštevate, lahko povzročite smrt ali zelo hude poškodbe.
POZOR!
Označuje morebitno nevarno situacijo.
Če opozorila ne upoštevate, lahko povzročite rahle poškodbe ali materialno škodo.
OPOMBA
Označuje nasvete o uporabi in pomembne informacije.
Simboli na električnem orodju
Pred vklopom električnega orodja preberite navodila za uporabo!
Nosite očala!
Razred zaščite II (popolnoma izoliran)
Informacije o odlaganju stare naprave! (oglejte si stran 166)!
Za vašo varnost
OPOZORILO!
Pred uporabo kotnega brusilnika si preberite in upoštevajte naslednje dokumente in informacije:
– ta navodila za uporabo,
- razdelek "Splošna varnostna navodila" o ravnanju z električnimi orodji v priloženi knjižici (letak št. 315.915) in,
– trenutno veljavna pravila na mestu uporabe in predpise o preprečevanju nesreč.
Polirna naprava je najsodobnejši izdelek in je bila izdelana v skladu s priznanimi varnostnimi predpisi. Vseeno lahko med uporabo električna naprava predstavlja nevarnost za življenje ali telesni del uporabnika ali drugih oseb, poleg tega pa lahko pride do poškodb električnega orodja ali materialne škode. Polirno napravo lahko uporabljate le
- v predvidene namene in,
- v brezhibnem stanju.
Napake, ki ogrozijo varnost, je treba nemudoma odpraviti.
Predvidena uporaba
Ta ročni ekscentrični polirnik je namenjen
- za uporabo v industrijskih okoljih,
– različnim vrstam poliranja, na primer lakiranih površin na vozilih, površin pohištva, kovinskih in drugih površin, s polirnimi gobami ter jagnječjo in ovčjo kožo,
- za uporabo s polirnimi nastavki, ki so primerni za število vrtljajev min. 500 vrt/min.
Varnostna navodila za poliranje
OPOZORILO!
Preberite in preglejte vsa varnostna navodila, opozorila, slike in specifikacije za to električno orodje. Če spodaj navedenih navodil ne boste upoštevali, lahko povzročite električni udar, požar in/ali resne poškodbe. Varnostna opozorila in navodila shranite za prihodnjo uporabo.
■ To električno orodje je namenjeno poliranju. Preberite vsa varnostna opozorila, navodila, risbe in specifikacije, ki so priložene temu električnemu orodju. Zaradi neupoštevanja navodil lahko pride do električnega udara, požara in/ali hude poškodbe.
- Odsvetujemo uporabo tega električnega orodja za dela, kot so brušenje, brušenje z žično ščetko ali odrezovanje. Dela, za katera ni namenjeno to električno orodje, so lahko nevarna in lahko povzročijo telesne poškodbe.
■ Ne uporabljajte pripomočkov, ki jih posebej za to orodje ni izdelal in priporočil proizvajalec orodja. Čeprav je pripomoček mogoče priključiti na vaše električno orodje, ta ni nujno tudi varen.
- Nazivna hitrost pripomočka mora biti vsaj enaka največji hitrosti, ki je označena na električnem orodju. Pripomočki, ki se vrtijo z večjo hitrostjo od nazivne hitrosti, se lahko zlomijo ali razpadejo.
■ Zunanji premer in debelina vašega pripomočka morata biti v predvidenem območju zmogljivosti vašega električnega orodja. Prevelikih ali premajhnih pripomočkov ni mogoče primerno zaščititi ali upravljati.
Navojni nosilci pripomočkov morajo ustrezati navojem na vretenu brusilnika. Pri pripomočkih, ki jih namestite s pri- robnicami, morajo natične odprtine pripomočkov ustrezati premeru prirobnice. Pripomočki, ki ne ustrezajo vpenjalmemu držalu električnega orodja, so neuravnoteženi, se preveč tresejo in lahko povzročijo izgubo nadzora.
■ Ne uporabljajte poškodovanega pripomočka. Pred uporabo vsakokrat preglejte pripomoček, ali so na primer brusilni koleščki odlomljeni ali razpokani, ali je podložna blazinica razpokana, raztrgana ali obrabljena in ali ima žična ščetka ločene ali zlomljene žice.
V primeru, da je električno orodje ali pripomoček padel na tla, preverite škodo in namestite nepoškodovan pripomoček. Po preverjanju in nameščanju pripomočka umaknite ploščati del vrtečega pripo-močka proč od sebe in drugih oseb in pustite, da električno orodje eno minu-
to deluje z največjo hitrostjo brez obremenitve. Poškodovani pripomočki se v tem času preskušanja običajno zlomijo.
■ Nosite osebno zaščitno opremo. Uporabljajte zaščito za obraz, zaščitna očala s stransko zaščito ali običajna zaščitna očala glede na vrsto dela. Po potrebi nosite protiprašno masko, zaščito za sluh, rokavice in zaščitni predpasnik, ki ga ne morejo prebiti ostri kosi ali delci obdelovanca. Zaščita za oči mora ščititi pred letečimi ostanki, ki nastanejo med različnimi deli. Protiprašna maska ali respirator mora biti sposoben filtrirati delce, ki se ustvarjajo med vašim delom. Daljša izpostavljenost močnemu hrupu lahko povzroči izgubo sluha.
■ Druge osebe morajo biti na varni razdalji od delovnega prostora. Vsaka oseba, ki vstopa v delovni prostor, mora nositi osebno zaščitno opremo. Delci obdelovanca ali zlomljenega pripomočka lahko odletijo zunaj neposredne bližine dela in povzročijo poškodbo.
- Držite kabel proč od vrtečega pripomočka. V primeru, da izgubite nadzor nad orodjem, lahko orodje prereže kabel ali se zanj zatakne in vam roko lahko potegne v vrteči pripomoček.
Nikoli ne odložite električnega orodja, preden se popolnoma ustavi. Vrteči se pripomoček se lahko zatakne za površino in povzroči, da električno orodje uide izpod vašega nadzora.
■ Ne vklapljajte električnega orodja, kadar ga nosite ob boku. Vrteči pripomoček se lahko nenamerno zatakne za vaša oblačila, kar ga potegne proti vašemu telesu.
■ Redno čistite zračnike električnega orodja. Ventilator motorja sesa prah v ohišje. Prekomerna količina nabranega kovinskega prahu lahko povzroči električni udar.
■ Ne upravljajte električnega orodja v bližini vnetljivih materialov. Iskre lahko vnamejo te materiale.
■ Ne uporabljajte pripomočkov, za katere so potrebna tekoča hladilna sredstva. Z uporabo vode ali drugega tekočega hladilnega sredstva lahko povzročite električni udar, ki lahko povzroči tudi smrt.
Odskok in podobna opozorila
Povratni udarec je nenadna reakcija, ki nastane zaradi zagozdenja ali blokiranja vrtečega se vsadnega orodja, na primer brusilnega koluta, brusilnega krožnika, žične ščetke in podobnega. Zagozdenje ali bloki-ranje ima za posledico takojšnjo ustavitev vrtečega se vsadnega orodja. Nekontrolirano električno orodje se zaradi tega pospešeno premakne v smer, ki je nasprotna smeri vrtenja vsadnega orodja. Če se na primer brusilni kolut zatakne ali zablokira v obdelovancu, se lahko rob brusilnega koluta, ki je potopljen v obdelo-vanec, zaplete vanj in brusilni kolut se odlomi ali povzroči povratni udarec. Brusilni kolut se nato premakne proti uporabniku ali proč od njega, odvisno od smeri vrtenja brusilnega koluta na mestu blokiranja. Blokirni koluti se lahko pri tem tudi zlomijo. Povratni udarec je posledica napačne ali pomanjkljive uporabe električnega orodja. Preprečite ga lahko z ustreznimi previdnostnimi ukrepi. Navedeni so v nadaljevanju besedila.
Trdno držite električno orodje in se postavite tako, da lahko z rokami in telesom obvladate silo odskoka. Za učinkovit nadzor nad odskokom ali sunkom med zagonom vedno uporabljajte dodatni ročaj, će ga ima orodje. Upravljavec lahko nadzoruje sunek ali silo odskoka, će izvede ustrezne varnostne ukrepe.
■ Nikoli ne postavljajte svoje dlani v bližino vrtečega pripomočka. Pripomoček lahko odskoči na vašo dlan.
■ Ne postavljajte se v območje, kamor se lahko orodje premakne v primeru odskoka. Električno orodje bo ob odskoku odletelo v nasprotno smer gibanja polirne naprave na točki stiska.
■ Posebej previdni dobite pri obdelovanju kotov, ostrih robov ipd. Pazite, da orodje ne poskakuje ali se zatakne. Koti, ostri robovi ali poskakovanje pogosto povzročijo zatikanje vrtečega pripomočka in izgubo nadzora ali odskok. To lahko povzroči izgubo nadzora ali odskok.
■ Ne pritrjujte lesoreznega rezila z verigo ali zobate rezalne plošče. Takšna rezila pogosto povzročajo odskok in izgubo nadzora.
Posebna opozorila za poliranje:
■ Ne dovolite, da bi se nepritrjeni deli polirne blazinice ali njene pritreditvene žice prosto vrtele. Odmaknite ali odrežite nepritrjene pritreditvene žice. Prsti se lahko zapletejo v nepritrjene in vrteče se pritreditvene žice ali zataknejo za obdelovanec.
Dodatna varnostna navodila
■ Napetost vtičnice in specifikacije na ploščici z nazivnimi vrednostmi se morajo ujemati.
■ Ne pritiskajte zaklepa vretena, dokler se orodje ne ustavi.
Hrup in tresljaji
OPOMBA
Vrednosti za nivo hrupa, ocenjenega s stopnjo A, ter skupne vrednosti tresljajev so navedene v razpredelnici „Tehnične specifikacije“.
Vrednosti hrupa in tresljajev so bili določeni v skladu s standardom EN 62841.
POZOR!
Navedene meritve veljajo za nova električna orodja. Vsakodnevna uporaba povzroči. da se vrednosti hrupa in tresljajev spremenijo.
OPOMBA
Raven emisij tresljajev na tem listu z informacijami je bila izmerjena v skladu s standardiziranim preizkusom, podanim v standardu EN 62841, in ga je mogoče uporabljati za primerjavo enega orodja z drugim. Uporabljati ga je mogoče za predhodno oceno izpostavljenosti. Navedena raven emisij tresljajev predstavlja glavni namen uporabe orodja. Če orodje uporabljate v druge namene, z drugimi pripomočki ali ga slabo vzdržujete, se lahko emisije tresljajev razlikujejo. To lahko močno poveča raven izpostavljenosti v celotnem obdobju uporabe. Če orodje uporabljate v druge namene, z drugimi pripomočki ali ga slabo vzdržujete, se lahko emisije tresljajev razlikujejo. To lahko močno zniža raven izpostavljenosti v celotnem obdobju uporabe.
Upoštevajte tudi druge varnostne ukrepe za zaščito uporabnika pred učinki tresljajev, na primer: vzdrževanje orodja in pripomočkov, uporaba s toplimi rokami in organizacija delovnih vzorcev.
POZOR!
Pri ravni zvočnega tlaka nad 85 dB(A) uporabljajte zaščito za ušesa.
Tehnične specifikacije
| XFE 7-15 125 XFE 7-15 150 | ||
| Vrsta naprave Ekscentrični polirnik | ||
| Vpenjalna glava mm Sprijemalo ∅ 125 / 150 | ||
| Največji ∅ orodja mm 160 | ||
| Gibi mm 15 | ||
| Število gibov gibi/min 3000-9000 | ||
| Število vrtljajev, krožnik o/min – | ||
| Vhodna moč W 710 | ||
| Izhodna moč | W 420 | |
| Teža v skladu s postopkom „EPTA 01/2003“ (brez kablov) | kg 2,4 | |
| Varnostni razred | II / ☐ | |
| Nivo hrupa, ki je ocenjen s stopnjo A, je v skladu s standardom EN 62841 (glejte „Hrup in tresljaji“): | ||
| Raven zvočnega tlaka LpA | dB(A) | 80 |
| Raven zvočne moči LWA | dB(A) | 91 |
| Negotovost K | db | 3,0 |
| Skupna vrednost tresljajev v skladu s standardom EN 62841 (glejte „Hrup in tresljaji“): | ||
| Emisijska vrednost ah | m/s2 | 7,5 |
| Negotovost K | m/s2 | 1,5 |

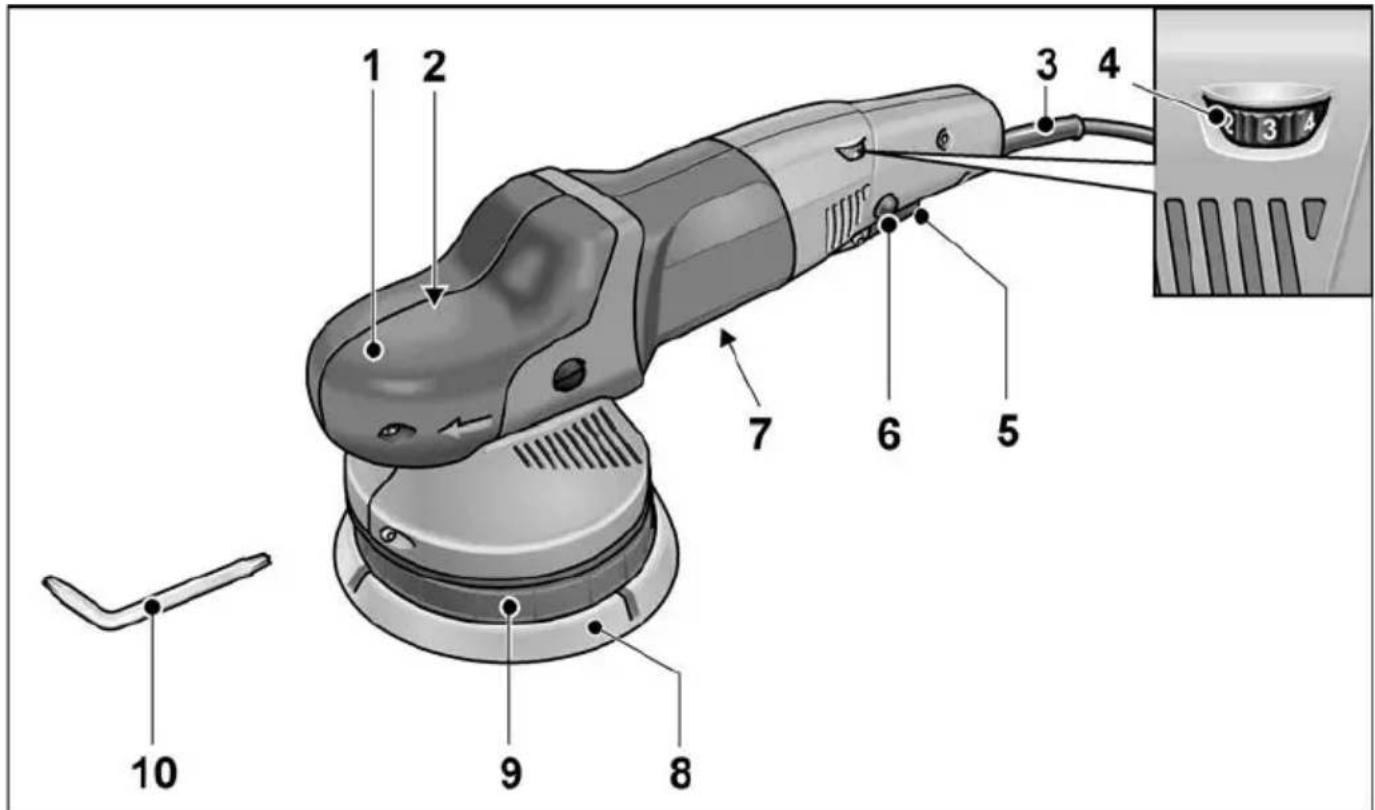

Pregled
V teh navodilih za uporabo so opisana različna električna orodja. Slike lahko v določenih podrobnostih odstopajo od kupljenega električnega orodja.
Glava z izhodno odprtino za zrak in puščico s smerjo vrtenja.
2 Glava gonila *
3 Napajalni kabel dolžine 4,0 m z vtikačem
4 Vrtljivi gumb za vnaprejšnjo izbiro hitrosti
5 S t i k a l o
Stikalo vklopi in izklopi polirno napravo ter jo pospeši do vnaprej izbrane hitrosti.
6 Gumb za zaklep stikala
Gumb za zaklep zaklene stikalo med neprekinjenim delovanjem.
7 Tipska tablica *
8 K r o ž n i k
9 Vpetje krožnika
10 Vijačni ključ Torx T15
* ni prikazano
Navodila za uporabo
OPOZORILO!
Pred izvedbo kakršnih koli del na polirni napravi vedno izvlecite omrežni vtič.
Pred vklopom električnega orodja Polirno napravo razpakirajte in preverite, ali deli manjkajo ali so poškodovani.

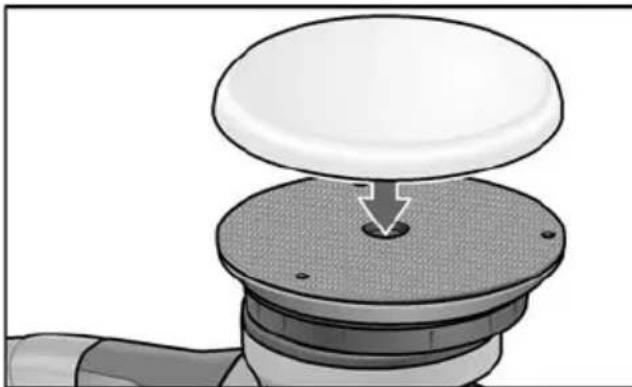

Pritrditev/menjava nastavka
■ Izvlecite vtič iz vtičnice.
■ Polirno sredstvo, centrirano glede na nastavek, vpnite na krožnik (8). Uporabljajte le orodje za poliranje, ki ni poškodovano.
■ Omrežni vtič vtaknite v vtičnico.
■ Vključite polirno napravo (brez uporabe prekucnega stikala) in jo pustite delovati približno 30 sekund. Preverite glede neuravnoteženosti in tresljajev.
■ Polirno napravo izklopite.
Vklop in izklop

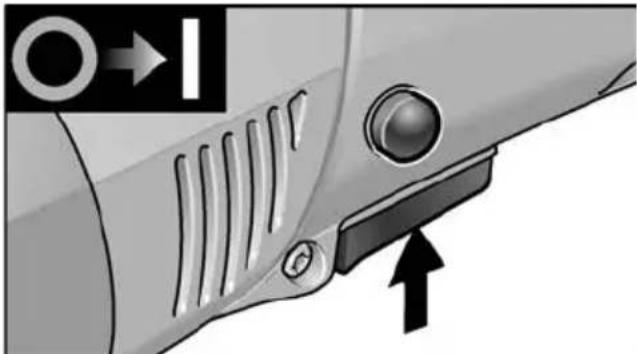

Kratko delovanje brez uporabe prekucnega stikala

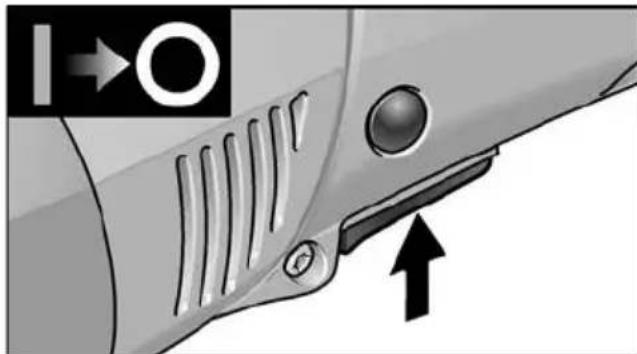

Ponoven vklop električnega orodja po izpadu električnega toka
– Izklopite električno orodje.
– Ponovno vklopite električno orodje.


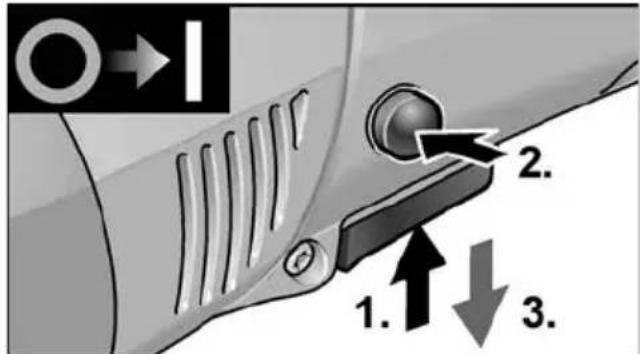

1. 2. 3.■ Pritisnite in pridržite stikalo.
■ Za zaklep položaja pridržite gumb za zaklep in sprostite stikalo.

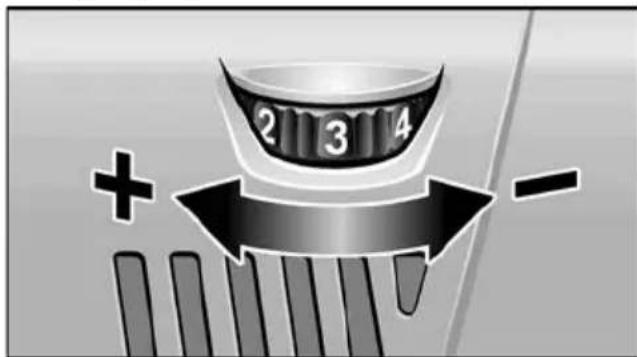

Vnaprejšnja izbira hitrosti
■ Nežno pritisnite stikalo, da delovanje električnega orodja pospešite do vnaprej izbrane hitrosti.
i OPOMBA!
Pri preobremenitvi ali pregrevanju med neprekinjenim delovanjem električno orodje samodejno zmanjšuje hitrost, dokler se ustrezno ohladi.
Navodila za uporabo
POZOR!
Ko polirno napravo izklopite, se orodje za brušenje še krajši čas vrti.
i OPOMBA!
Po menjavi nastavka (npr. volna namesto polirne gobe) lahko zaradi razlike v teži pride do povečanih tresljajev. Spreminjajte delovno število vrtljajev na nastavitvenem kolescu (4), dokler se tresljaji ne zmanjšajo.

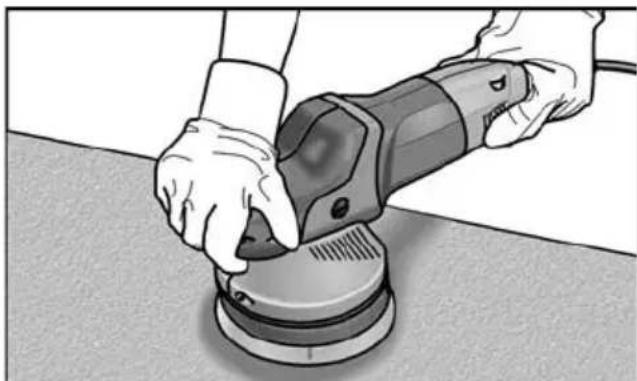

- P r e d e n orodje naslonite na površino poliranje, ga vključite in počakajte, da doseže nastavljeno število vrtljajev.
– Polirnik nežno pritisnite na površino za poliranje in ga premikajte s krožnimi gibi, ki se prekrivajo, da zagotovite dober rezultat poliranja in dolgo življenjsko dobo orodja.
– Na občutljivih površinah (npr. lak avtomobila) ne orodja ne uporabljajte agresivno, ampak delajte pri nižjih hitrostih z lažjim pritiskanjem na obdelovalno površino.
– Pri uporabi polirne paste za posamezno pasto uporabite ustrezno orodje.
Dodatne informacije o naših izdelkih so na voljo na www.flex-tools.com.
Vzdrževanje in nega
OPOZORILO!
Pred izvedbo kakršnih koli del na polirni napravi vedno izvlecite omrežni vtič.
Čiščenje
■ Električno orodje in zračne reže redno čistite. Pogostost čiščenja je odvisna od materiala in trajanja uporabe.
■ S suhim stisnjenim zrakom redno izpihujte notranjost ohišja in motorja.
Ogljikove ščetke
Polirna naprava ima ogljikove ščetke za izklop.
Ko je dosežena meja obrabe ogljikovih ščetk za izklop, se polirna naprava samodejno izklopi.
i OPOMBA!
Za zamenjavo uporabite samo originalno dobavljene dele proizvajalca. Pri uporabi neoriginalnih delov se garancijske obveznosti proizvajalca štejejo za nične.
Med uporabo polirne naprave lahko skozi zadnje reže za dovod zraka opazite tlenje ogljikovih ščetk. Če se ogljikove ščetke prekomerno iskrijo, polirno napravo nemudoma izklopite. Polirno napravo predajte v servisni službi za stranke, pooblaščeni s strani proizvajalca.
Gonilo
i OPOMBA!
V garancijski dobi ne odvijajte vijakov na glavi gonila. V primeru neupoštevanja se garancijske obveznosti proizvajalca štejejo za nične.
Menjava obrabljenih delov

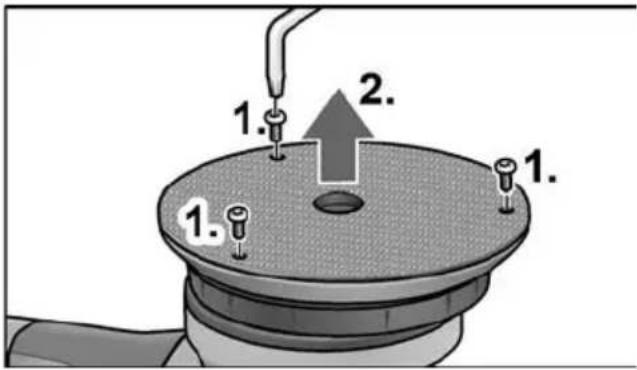

Menjava krožnika
■ Vtič izvlecite iz vtičnice.
■ Odstranite orodje za poliranje.
■ Orodje položite na hrbtno stran.
■ Snemite obrabljen krožnik (2.).
■ Odstranite umazanijo v notranjosti.
■ Namestite nov krožnik in poravnajte luknje za pritrjevanje.
■ Privijte vijake in jih zategnite z vijačnim ključem Torx.
■ Opravite preizkusni tek. Preverite, ali prihaja do neuravnoteženosti in tresljajev.
Popravila
Popravila lahko izvede samo pooblaščena servisni center za stranke.
Nadomestni deli in pripomočki
i OPOMBA!
Uporabljati je dovoljeno samo orodja, ki jih odobri podjetje FLEX.
Za druge pripomočke, zlasti orodja in polirne pripomočke, glejte kataloge proizvajalca.
Eksplozijsko risbo in sezname nadomestnih delov najdete na naši spletni strani:
www.flex-tools.com
Podatki o odlaganju
OPOZORILO!
Pri odvečnih električnih orodjih odstranite napajalni kabel, da bodo uporabna.
Električnih orodij ne odstranite med gospodinjske odpadke!
V skladu z Direktivo 2012/19/EU
o odpadni električni in elektronski opremi ter prenosom v nacionalno pravo je treba rabljena električna orodja zbrati ločeno in reciklirati na okolju prijazen način.
i OPOMBA!
Glede možnosti odstranjevanja se obrnite na pooblaščenega prodajalca!
Izjava o skladnosti C €
Na lastno odgovornost izjavljamo, da je izdelek, opisan v "Tehnične specifikacije", skladen z naslednjimi standardi ali normativnimi dokumenti:
EN 62841 v skladu z določbami iz direktiv 2014/30/EU, 2006/42/ES, 2011/65/EU.
Odgovornost za tehnično dokumentacijo: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo in izgubo dobička zaradi prekinitve poslovanja, ki je posledica izdelka ali nemogoče uporabe izdelka.
Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo, ki je nastala zaradi nepravilne uporabe električnega orodja ali njegove uporabe z izdelki drugih proizvajalcev.
