NÁVOD K OBSLUZE XFE 7-15 150 Flex

cs Originální návod k obsluze 135

Použité symboly ..... 135

Symboly na nářadí 135

Pro Vaši bezpečnost 135

Hlučnost a vibrace ..... 137

Technické údaje 138

Na první pohled ..... 139

Návod k použití ..... 140

Údržba a ošetřování ..... 141

Pokyny pro likvidaci ..... 142

C€Prohlášení o shodě ..... 142

Vyloučení odpovědnosti 142

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNĚNÍ

Označuje aplikační tipy a důležité informace.

Symboly na nářadí

Před uvedením do provozu si přečtěte návod k obsluze!

Noste ochranné brýle!

Třída ochrany II (zcela izolováno)

Pokyn pro likvidaci starého nářadí (viz stránku 142)!

Pro Vaši bezpečnost

VAROVÁNÍ!

Před použitím ruční leštičky si přečtěte:

- predložený návod k obsluze,

- „Všeobecné bezpečnostní pokyny” k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915),

– pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.

Tato ruční leštička je konstruována podle současného stavu techniky a uznávaných bezpečnostně-technických pravidel.

Při jejím používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot. Používejte ruční leštičku pouze

– pro stanovené použití,

- v bezvadném bezpečnostně-technickém stavu.

Okamžitě odstraňte poruchy omezující bezpečnost.

Stanovené použití

Tato ručně vedená excentrická leštička je určena

– pro živnostenské nasazení v průmyslu a řemesle,

– pro lešticí práce všeho druhu, jako jsou např. lakované povrchy vozidel, povrchy nábytku a kovů atd., s lešticími houbami, jehnětinovými a vlněnými lešticími kotouči,

– k nasazení s lešticími nástroji, které jsou schválené pro otáčky minimálně 500 ot./min ^-1 .

Bezpečnostní pokyny k leštění

VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozornění, všechny pokyny, obrázky a specifikace, dodané s elektronářadím. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.

■ Používejte toto elektrické nářadí jako leštičku. Dodržujte všechna bezpečnostní upozornění, pokyny, zobrazení a údaje, které jste obdrželi s nářadím.

Nebudete-li následující pokyny dodržovat, může dojít k úrazu elektrickým proudem, požáru a/nebo těžkým poraněním.

■ Toto elektrické nářadí není vhodné k broušení, k broušení smirkovým papírem, k pracím s drátěnými kartáči a k rozbrušování. Použití, pro které není elektrické nářadí určeno, mohou způsobit ohrožení a poranění.

Nepoužívejte žádné příslušenství, které nebylo výrobcem určeno a doporučeno speciálně pro toto elektrické nářadí. Jenom to, že příslušenství můžete na Vašem elektrickém nářadí upevnit, není zárukou žádného bezpečného použití.

■ Přípustné otáčky vložného nástroje musí být nejméně tak vysoké, jako nejvyšší otáčky uvedené na elektrickém nářadí. Příslušenství, které se otáčí rychleji než je přípustné, se může rozlomit a rozletět.

■ Vnější průměr a tloušt'ka vložného nástroje musí odpovídat rozměrovým údajům Vašeho elektrického nářadí. Nesprávně stanovené vložné nástroje nelze dostatečně zakrýt nebo kontrolovat.

■ Nasazovací nástroje se závitovou vložkou musejí přesně lícovat na závit brusného vřetene. U nasazovacích nástrojů, jež jsou montované prostřednictvím příruby, musí průměr otvoru nasazovacího nástroje lícovat na upínací průměr příruby.

Vložné nástroje, které se presně nehodí na brusné vřeteno elektrického nářadí, se otáčejí nerovnoměrně, silně vibrují a mohou vést ke ztrátě kontroly.

■ Nepoužívejte žádné poškozené vložné nástroje. Zkontrolujte před každým použitím nasazovací nástroje jako brusné kotouče na odštěpky a trhliny, brusné talíře na trhliny, otěr nebo silné opotřebení, drátěné kartáče na uvolněné nebo zlomené dráty. Když elektrické nářadí nebo vložný nástroj spadne, zkontrolujte, zda nejsou poškozené nebo použijte nepoškozený vložný nástroj.

Když jste vložný nástroj zkontrolovali a nasadili, udržujte sebe a osoby nacházející se v blízkosti, mimo rovinu rotujícího vložného nástroje a nechejte nářadí jednu minutu běžet s nejvyššími otáčkami.

Poškozené vložné nástroje většinou v této testovací době prasknou.

■ Noste osobní ochranné pomůcky. Používejte podle použití úplnou ochranu obličeje, ochranu očí nebo ochranné brýle. Je-li to adekvátní, noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která Vás chrání před malými brusnými částečkami a částečkami materiálu. Oči se mají chránit před odletujícími cizími tělesy, která vznikají při různých aplikacích. Maska proti prachu nebo ochranná dýchací maska musí filtrovat prach vznikající při použití. Když jste delší dobu vystaveni hlasitému hluku, můžete utrpět ztrátu sluchu.

■ Dbejte u jiných osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do pracovní oblasti, musí nosit osobní ochranné pomůcky. Úlomky obrobku nebo prasklé vložné nástroje mohou odletět a způsobit poranění také mimo přímou pracovní oblast.

Když provádíte práce, při kterých může vložný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.

- Ved'te sít'ový kabel v dostatečné vzdálenosti od rotujících vložných nástrojů. Ztratíte-li kontrolu nad nářadím, může dojít k proříznutí nebo zachycení sít'ového kabelu a Vaše ruka nebo paže se může dostat do otáčejícího se vložného nástroje.

- Nikdy neodkládejte elektrické nářadí dříve, než se úplně zastaví vložný nástroj.

Rotující vložný nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím.

■ Nikdy nenechejte elektrické nářadí běžet, zatím co je nosíte. Náhodným kontaktem s rotujícím vložným nástrojem může být zachycen Váš oděv a vložný nástroj se může zavrtat do Vašeho těla.
■ Pravidelně čistěte větrací štěrbiny Vašeho elektrického nářadí. Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrické nebezpečí.
- Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Tyto materiály mohou jiskry zapálit.
■ Nepoužívejte žádné vložné nástroje, které vyžadují kapalné chladicí prostředky. Použití vody nebo jiných chladicích prostředků může vést k úrazu elektrickým proudem.

Zpětný ráz a příslušné bezpečnostní pokyny

Zpětný ráz je náhlá reakce následkem zaseknutí nebo zablokování rotujícího vložného nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd.

Zaseknutí nebo blokování vede k náhlému nastavení rotujícího vložného nástroje.

Tím se nekontrolovatelné elektrické nářadí urychlí v místě zablokování proti směru otáčení vložného nástroje.

Když se např. brusný kotouč v obrobku zasekne nebo zablokuje, může se hrana brusného kotouče, která vnikla do obrobku zachytit a tím brusný kotouč praskne nebo způsobí zpětný ráz. Brusný kotouč se potom pohybuje k obsluhující osobě nebo od ní, podle směru otáčení kotouče v místě zablokování. Brusné kotouče při tom mohou také prasknout.

Zpětný ráz je následkem nesprávného nebo chybného použití elektrického nářadí.

Může se mu zabránit vhodnými preventivními opatřeními, jak je následovně popsáno.

- Držte dobře elektrické nářadí a zaujměte postoj Vašeho těla a paží v poloze, ve které můžete síly zpětného rázu zachytit. Používejte vždy přídavnou rukojeť, je-li k dispozici, abyste měli co možná největší kontrolu sil zpětného rázu nebo reakčních momentů při rozběhnutí. Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a reakční síly.

■ Nikdy nedávejte Vaši ruku do blízkosti rotujících vložných nástrojů. Při zpětném rázu se vložný nástroj může pohybovat nad Vaši ruku.
■ Vyhýbejte se svým tělem oblasti, do které se bude elektrické nářadí při zpětném rázu pohybovat. Zpětný ráz pohybuje elektrickým nářadím opačným směrem k pohybu brusného kotouče v místě zablokování.
■ Pracujte zejména opatrně v oblasti rohů, ostrých hran atd. Zabraňte tomu, aby se vložné nástroje od obrobku odrazily a zaseknuly.

Rotující vložný nástroj má v rozích, na ostrých hranách nebo když odskočí sklon ke vzpříčení. Způsobí to ztrátu kontroly nebo zpětný ráz.

■ Nepoužívejte žádné řetězové nebo ozubené pilové kotouče.

Takové vložné nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.

Zvláštní bezpečnostní pokyny k leštění

■ Nepřipust'te žádné volné díly lešticího návleku, zejména úvazu.

Uvažte nebo zkrat'te úvazy.

Volné, spolurotující úvazy mohou zachy-tit Vaše prsty nebo se zamotat kolem obrobku.

Další bezpečnostní upozornění

■ Sít'ové napětí a napět'ové údaje na typovém štítku musí být shodné.
■ Aretaci vřetena stiskněte pouze při zastaveném nástroji.

Hlučnost a vibrace

i UPOZORNĚNÍ

Hodnoty hladiny hluku jakož i celkovou hodnotu vibrací, vyhodnocené s filtrem A, si zjistěte v tabulce „Technické údaje“. Hodnoty hluku a vibrací byly zjištěny podle EN 62841.

POZOR!

Uvedené naměřené hodnoty platí pro nová nářadí. Při denním nasazení se hodnoty hlučnosti a vibrací mění.

UPOZORNĚNÍ

Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 62841 a lze ji použít k vzájem-nému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání. Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí. Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby.

Pro presné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá. Může to podstatně redukovat kmitavé namáhání během celé pracovní doby. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce.

POZOR!

Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.

Technické údaje

		XFE 7-15 125 XFE 7-15 150
Typ nářadí Excentrická leštička
Upnutí nástroje mm Suchý zip ∅ 125 / 150
Max. ∅ nástroje mm 160
Zdvih mm 15
Počet zdvihů	min-1	3000-9000
Otáčky (talíř se suchým zipem) ot./min –
Příkon W 710
Výkon W 420
Hmotnost podle standardu „EPTA-procedure 1/2003“ (bez kabelu)	kg	2,4
Třída ochrany		II / ☐
Hladina hluku vyhodnocená s filtrem A podle normy EN 62841 (viz „Hlučnost a vibrace“):
Hladina akustického tlaku LpA	dB(A)	80
Hladina akustického výkonu LWA	dB(A)	91
Nejistota K	db	3,0
Celková hodnota vibrací podle normy s EN 62841 (viz „Hlučnost a vibrace“):
Hodnota emisí ah	m/s2	7,5
Nejistota K	m/s2	1,5

Na první pohled

V tomto návodu budou popsána různá elektrická nářadí. Zobrazení se mohou v detailech lišit od zakoupeného elektrického nářadí.

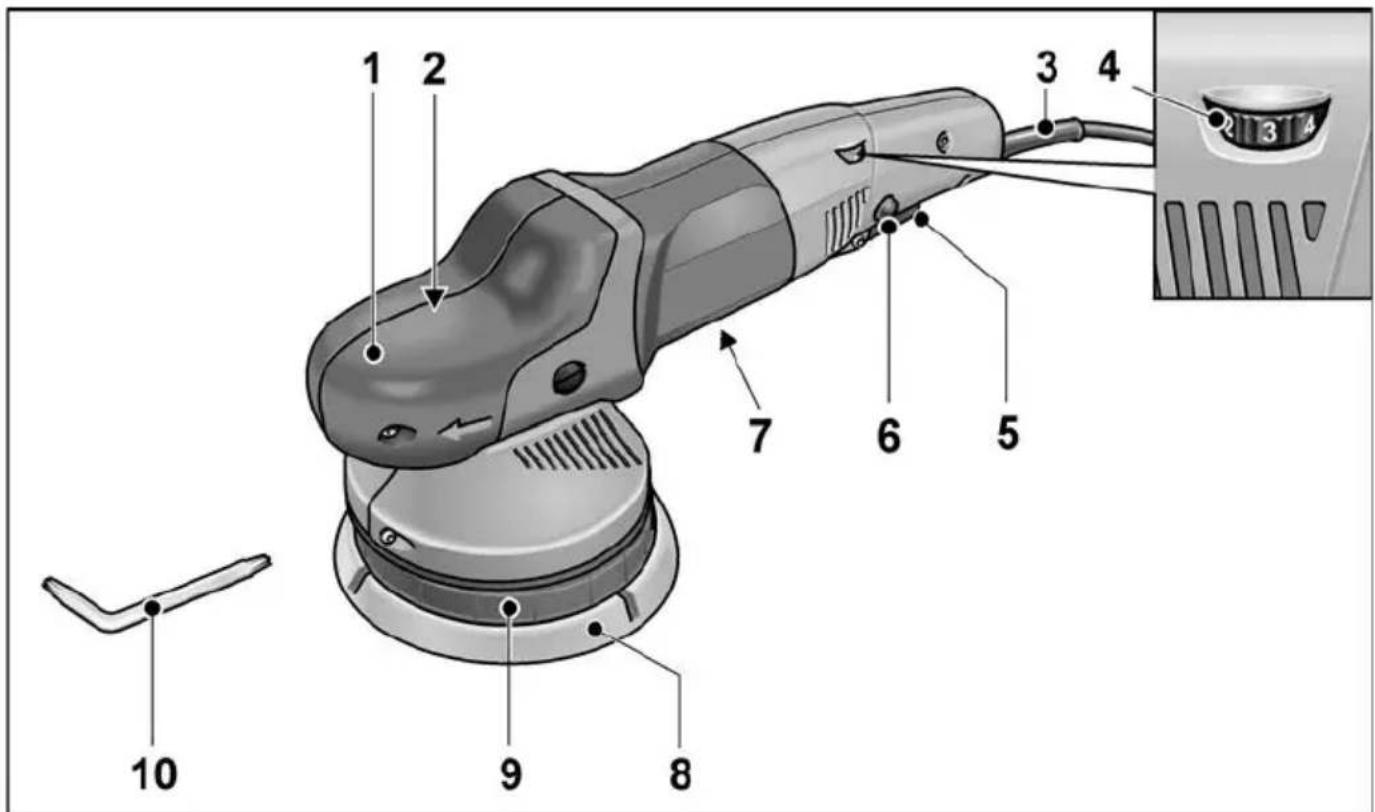

1 Uchopovací kryt S výstupem vzduchu a šipkou směru otáčení.
2 Hnací hlava *
3 Sít'ový kabel 4,0 m se síťovou zástrčkou
4 Nastavovací kolečko pro předvolbu otáček
5 V y p í n a č K zapnutí a vypnutí a rovněž k najetí až na předvolené otáčky.

6 Aretační knoflík Aretuje vypínač (5) na trvalý provoz.
7 Typový štítek *
8 Talíř se suchým zipem
9 Upnutí talíře
10 Klíč Torx T15

Návod k použití

VAROVÁNÍ!

Před veškerými pracemi na ruční leštičce vytáhněte sít'ovou zástrčku.

Před uvedením do provozu

Vybalte ruční leštičku a zkontrolujte ji na kompletnost dodávky a transportní poškození.

Uchycení nebo výměna nástroje

■ Vytáhněte sít'ovou zástrčku.

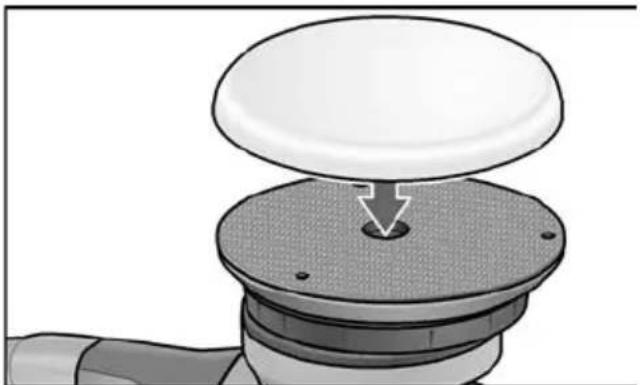

■ Přitlačte pevně lešticí nástroj vystředěný od oka na talíř se suchým zipem (8). Používejte pouze lešticí nástroje bez poškození.
■ Zastrčte sít'ovou zástrčku do zásuvky.
■ Zapněte ruční leštičku (bez zaskočení) a nechejte ji cca 30 sekund běžet. Zkontrolujte nevyváženost a vibrace.
■ Vypněte ruční leštičku.

Zapnutí a vypnutí

Krátkodobý provoz bez zaskočení

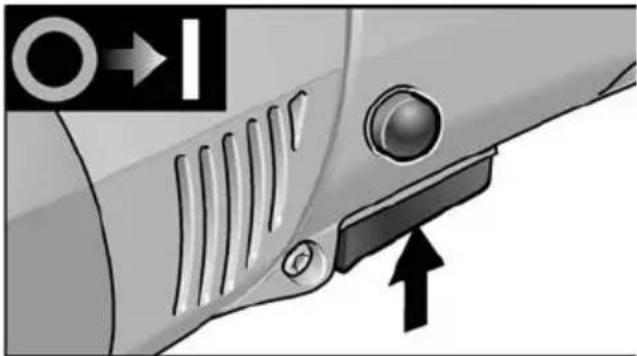

■ Stiskněte vypínač a držte jej stisknutý.

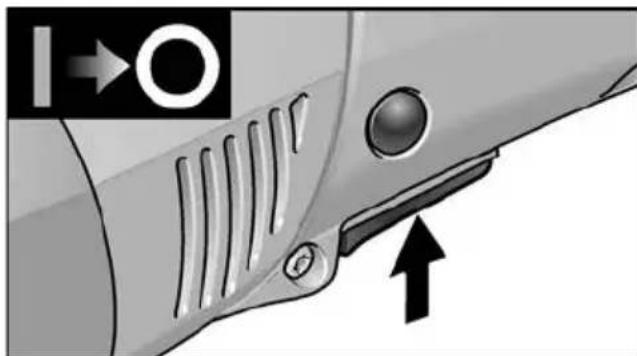

■ K vypnutí vypínač uvolněte.

Trvalý provoz se zaskočením

UPOZORNÍNÍ

Elektrické nářadí má blokování opětného rozběhnutí. To znamená, že po výpadku proudu se zapnuté elektrické nářadí znovu nerozběhne.

Opětné zapnutí elektrického nářadí po výpadku proudu

– Elektrické nářadí vypněte.

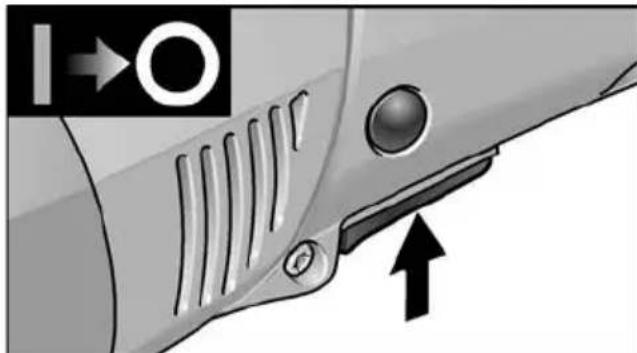

– Elektrické nářadí opět zapněte.

1. 2. 3.

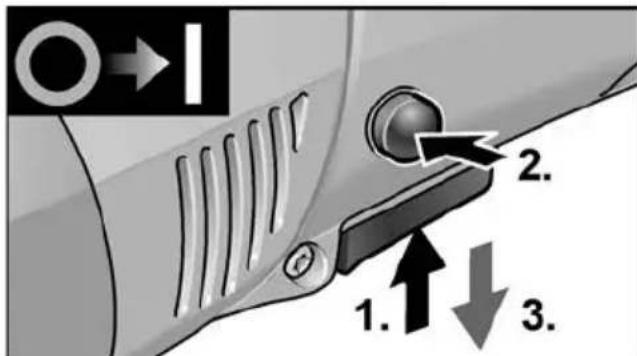

■ Stiskněte vypínač a držte jej stisknutý.
■ K zaskočení držte stisknutý aretační knoflík a uvolněte vypínač.

■ K vypnutí krátce stiskněte a uvolněte vypínač.

Převolba otáček

2 3 4 + -

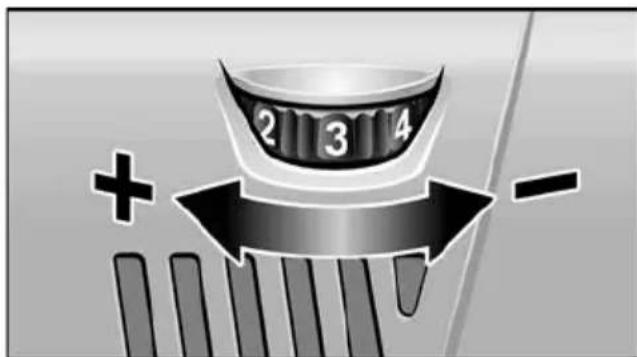

■ K nastavení pracovních otáček nastavte nastavovací kolečko na požadovanou hodnotu.

■ Citlivým ovládáním vypínače (5) se nářadí rozběhne až na předvolené otáčky.

i UPOZORNĚNÍ

Při přetížení nebo přehřátí v trvalém provozu snižuje nářadí automaticky otáčky, až je dostatečně vychlazeno.

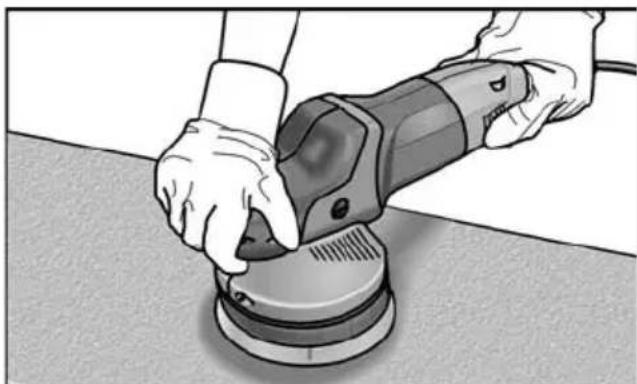

Pracovní pokyny

POZOR!

Po vypnutí lešticí nástroj ještě krátkou dobu dobíhá.

i UPOZORNĚNÍ

Po výměně nástroje (např. vlněný lešticí kotouč místo lešticí houby) může vlivem hmotnostních rozdílů docházet ke zvýšeným vibracím. Měňte nastavovacím kolečkem (4) pracovní otáčky, až se vibrace zredukují.

- Pře d nasazením nářadí na leštěný povrch je zapněte a nechejte rozběhnout až na nastavené otáčky.

– Provádějte leštění s lehkým přítlakem, krouživými, překrývajícími se pohyby na leštěném povrchu, abyste dosáhli dobrého lešticího výkonu a vysoké životnosti nástroje.
– U choulostivých povrchů (např. autolaky) nepracujte agresivně, nýbrž s nízkými otáčkami a malým přítlakem.
– Při použití lešticí pasty používejte pro každou pastu vlastní nářadí.

Další informace o produktech výrobce na www.flex-tools.com.

Údržba a ošetřování

VAROVÁNÍ!

Před veškerými pracemi na ruční leštičce vytáhněte sít'ovou zástrčku.

Čistění

- Nářadí a větrací stěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době používání. - Vnitřní prostor tělesa brusky s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.

Uhlíkové kartáčky

Ruční leštička je vybavená vypínacími uhlíky.

Po dosažení meze opotrebení vypínacích uhlíků se ruční leštička automaticky vypne.

i UPOZORNĚNÍ

K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce.

Přes zadní vstupní otvory vzduchu lze během použití pozorovat opalování uhlíků.

Při silném opalování uhlíků ruční leštičku okamžitě vypněte. Předejte ruční leštičku do některé servisní dílny, autorizované výrobcem.

Převodovka

i UPOZORNĚNÍ

Během záruční doby nepovolujte šrouby na převodové hlavě (2). Při nedodržení zaniknou záruční závazky výrobce.

Výměna opotřebovatelných částí Výměna talíře se suchým zipem

■ Vytáhněte sít'ovou zástrčku.
■ Odstraňte lešticí houbu.
■ Položte nářadí na zadní stranu.

1. 2. 1. 1.

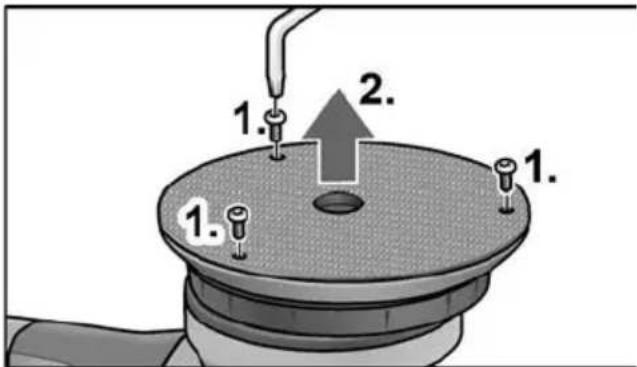

■ Šrouby povolte a vyšroubujte pomocí klíče Torx (1.).
■ Sejměte opotřebovaný talíř se suchým zipem (2.).
■ Odstraňte nečistoty uvnitř.
■ Nasad'te nový talíř se suchým zipem a vyrovnejte upevňovací otvory.
■ Šrouby zašroubujte a utáhněte klíčem Torx.
■ Provedte zkušební chod. Zkontrolujte nevyváženost a vibrace.

Opravy

Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.

Náhradní díly a příslušenství

i UPOZORNĚNÍ

Smí se používat pouze nářadí uvolněné firmou FLEX.

Další příslušenství, zejména nástroje a pomocné lešticí prostředky, si převezměte z katalogů výrobce.

Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.com

Pokyny pro likvidaci

VAROVÁNÍ!

Odstraněním sít'ového kabelu učiňte vysloužilé nářadí nepoužitelným.

Pouze pro země EU

Nevyhazujte elektrické nářadí do domovního odpadu!

Podle evropské směrnice 2012/19/EU o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace.

i UPOZORNĚNÍ

O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!

Prohlášení o shodě C €

Prohlašujeme na svou výlučnou odpovědnost, že výrobek popsany v části "Technické údaje" je v souladu s následujícími normami nebo normativními dokumenty:

EN 62841 podle ustanovení směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU.

Zodpovědný za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vyloučení odpovědnosti

Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.

Obsah

Použité symboly ..... 143

Symboly na náradí 143

Pre Vašu bezpečnost' 143

Hlučnost' a vibrácia 145

Technické údaje 146

Návod na použitie ..... 148

Údržba a ošetrovanie ..... 149

Pokyny pre likvidáciu ..... 150

Prehlásenie o zhode (€.... 150

Pred uvedením do prevádzky si prečítajte návod na obsluhu!

Používajte ochranu očí!

Pre Vašu bezpečnost'

VAROVANIE!

Pred použitím ručnej leštičky si prečítajte:

– predložený návod na obsluhu,

		XFE 7-15 125 XFE 7-15 150
Typ náradia Excentrická lešticka
Upnutie nástroja mm Suchý zipst ∅ 125 / 150
Max. ∅ nástroja mm 160
Zdvih mm 15
Počet zdvihov	min-1	3000-9000
Otáčky (tanier so suchým zipsom) ot./min –
Príkon W 710
Výkon W 420
Hmotnost' podl'a „EPTA-procedure 01/2003" (bez kábla)	kg 2,4
Trieda ochrany		II / ☐
Hladina hluku vyhodnotená s filtrom A podl'a normy EN 62841 (pozri „Hlučnost' a vibrácia“):
Hladina akustického tlaku LpA	dB(A)	80
Hladina akustického výkonu LWA	dB(A)	91
Neistota K	db 3,0
Celková hodnota vibrácií podl'a normy EN 62841 (pozri „Hlučnost' a vibrácia“):
Hodnota emisií ah	m/s2	7,5
Neistota K	m/s2	1,5

Na prvý pohl'ad

Vybal'te ručnú leštičku, skontrolujte kompletnost' dodávky a transportné poškodenia.

■ Stlačte vypínač a držte ho stlačený.
■ Na vypnutie vypínač uvol'nite.

■ Stlačte vypínač a držte ho stlačený.
■ Na zaskočenie držte stlačený aretačný gombík a uvol'nite vypínač.

■ Na vypnutie krátko stlačte a uvol'nite vypínač.

Predvol'ba otáčok

2 3 4 + -

■ Citlivým ovládaním vypínača (5) sa náradie rozbehne až na predvolené otáčky.

i UPOZORNENIE

Údržba a ošetrovanie

VAROVANIE!

Ručná leštička je vybavená vypínacími uhlíkmi.

Po dosiahnutí medze opotrebenia vypínacích uhlíkov sa ručná leštička automaticky vypne.

i UPOZORNENIE

Výmena opotrebovatelných častí Výmena taniera so suchým zipsom

Pokyny pre likvidáciu

VAROVANIE!

Len pre krajiny EÚ Nevyhadzujte elektrické náradie do domového odpadu!

EN 62841 podl'a ustanovení smerníc 2014/30/EÚ, 2006/42/ES, 2011/65/EÚ.

Zodpovednost' za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

B. R. 2 - y

Označuje grozečo nevarnost.
