BRUKSANVISNING XFE 7-15 150 Flex
Henvisninger om avskaffing av gammelt apparat (se side 81)!
Teckenförklaring....82
Tecken på maskinen 82
För din säkerhet 82
Buller och vibration 82
Tekniska data....85
Översikt 86
Bruksanvisning 87
Underhåll 88
Skrotning och avfallshantering ..... 89
(€-Försäkran om överensstämmelse...99
Ansvar 89
Teckenförklaring
WARNING!
Varnar för en omedelbart hotande fara! Risk för liv och lem om varningen ej beaktas.
VAR FÖRSIKTIG!
Varnar för en möjlig farlig situation. Om varningen ej beaktas kan person- eller sakskador uppstå.
OBS
Hänvisar till tips och viktig information.
Tecken på maskinen
Läs bruksanvisningen innan maskinen tas bruk!
Använd skyddsglasögon!
Skyddsklass II (fullständigt isolerad)
Avfallshantering (skrotning), (se sida 89)!
För din säkerhet
WARNING!
Läs igenom säkerhetsanvisningarna innan maskinen tas i bruk och handla därefter.
– föreliggande bruksanvisning,
- "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (nr 315.915),
– gällande arbetarskyddsbestämmelser innan maskinen tas i bruk.
Denna polermaskin är konstruerad enligt senaste tekniska rön och allmänt erkända säkerhetstekniska regler. Trots det kan fara för liv och lem liksom för maskinen eller andra föremål uppstå. Polermaskinen får endast användas
- för avsett ändamål,
- i tekniskt felfritt tillständ
Störningar som kan påverka säkerheten måste omgående åtgärdas.
Avsedd användning
Denna excenterpolermaskin är avsedd för
– användning inom industri och hantverk,
– alla sorters polering som t.ex. av billackeringar, möbler och metall osv med polersvampar och lammullshättor,
– användning med polerverktyg som är godkända för varvtal på minst 500 r/min.
Säkerhetsanvisningar för polering
WARNING!
Läs igenom alla säkerhetsanvisningar, instruktioner, illustrationer och specifikationer som medföljer elverktyget.
Om dessa inte följs kan elektriska stötar, brand och/eller svåra skador uppstå.
Förvara alla säkerhetsanvisningarna på en åtkomlig säker plats.
- Detta elverktyg är avsett för användning som polermaskin. Beakta alla säkerhetsanvisningar, anvisningar, bilder och data som erhålls med maskinen. Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra person-skador uppstå.
- Detta elverktyg är ej lämpligt för slipning, slipning med sandpapper, arbete med trådborstar och kapskivor. Ej avsedd användning av elverktyget kan leda till skador.
■ Använd aldrig tillbehör som inte är avsett och rekommenderat av tillverkaren speciellt för detta elverktyg. Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning.
■ Insatsverktygets tillåtna varvtal måste vara minst så högt som elverktygets angivna max varvtal. Tillbehör som roterar snabbare än tillåtet, kan gå sönder och flyga omkring.
■ Insatsverktygets ytterdiameter och tjocklek måste motsvara elverktygets angivna mått. Felaktigt uppmätta insatsverktyg kan inte skärmas eller kontrolleras tillräckligt.
Insatsverktyg med gänginsats måste passa exakt till slipspindelns gånga. Vid insatsverktyg som monteras med fläns måste insatsverktygets håldiameter passa till flänsens infästningsdiameter. Insatsverktyg som inte passar exakt på elverktygets slipspindel roterar ojämnt, vibrerar starkt och kan leda till att kontrollen förloras.
■ Använd aldrig skadade insatsverktyg. Kontrollera före varje användning insatsverktygen som t.ex. slipskivor avseende splitterskador och sprickor, sliprondeller avseende sprickor repor eller kraftig nedslitning, stålborstar avseende lösa eller brustna trådar. Kontrollera att elverktyget eller insatsverktyget ej tagit skada om det fallit ner eller använd ett oskadat insatsverktyg. När insatsverktyget kontrollerats och monterats, måste du hålla dig och andra personer utanför det roterande insatsverktygets plan och låta maskinen gå en minut med högsta varvtal. Skadade insatsverktyg bryts oftast redan under denna testtid.
■ Använd personlig skyddsutrustning. Använd beroende på tillämpning ansiktsskydd, ögonskydd eller skyddsglasögon. Använd vid behov dammfiltermask, hörselskydd, skyddshandskar eller specialförkläde som skyddar mot fina
slip- och materialpartiklar. Ögonen måste skyddas mot kringflygande-främmande partiklar, som uppstår vid olika tillämpningar. Vid användning måste damm- eller andningsskyddsmask filtrera uppstående damm. Om du utsätter dig länge för starkt buller, kan hörseln ta skada.
■ Se till att andra personer håller tillräckligt avständ till ditt arbetsområde. Alla som beträder arbetsområdet måste bära personlig skyddsutrustning. Brottstycken från arbetsstycket eller avbrutna insatsverktyg kan flyga omkring och förorsaka personskador även utanför det direkta arbetsområdet.
- Håll maskinen under arbete endast i de isolerade grepytorna om insatsverktyget kan träffa dolda strömledningar eller den egna nätkabeln. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.
- Håll nätkabeln på avständ från roterande insatsverktyg. Om du tappar kontrollen över maskinen, kan nätkabeln kapas eller gripas och din hand eller arm komma i kontakt med det roterande verktyget.
- Lägg aldrig ifrån dig elverktyget förrän insatsverktyget står helt stilla. Det roterande insatsverktyget kan komma i kontakt med avläggningsytan varigenom du kan tappa kontrollen över elverktyget.
■ Låt aldrig elverktyget vara igång när det bärs.
Din klädsel kan genom tillfällig kontakt gripas av det roterande insatsverktyget och insatsverktyget kan borra in sig i din kropp.
■ Rengör elverktygets ventilationsspringor regelbundet. Motorfläkten suger in damm i huset och en större mängd metalldamm kan förorsaka elektriska faror.
■ Använd ej elverktyget i närheten av brännbart material. Gnistor kan tända dessa material.
■ Använd aldrig insatsverktyg som kräver flytande kylmedel.
Användning av vatten eller andra flytande kylmedel kan leda till elektriska stötar.
Kast och motsvarande säkerhets- anvisningar
Kast är den plötsliga reaktionen när ett roterande insatsverktyg som slipskiva, sliptallrik eller trådborste hakar fast eller blockeras, vilket leder till att det roterande insatsverktyget stoppas abrupt.
Därigenom accelererar ett okontrollerat elverktyg vid det blockerande stället i motsatt riktning till insatsverktygets rotationsriktning.
Om t.ex. en slipskiva hakar fast eller blockeras i arbetsstycket, kan slipskivans kant som arbetar i arbetsstycket fastna och därigenom förorsaka att slipskivan bryts eller ett kast uppstår.
Slipskivan rör sig då mot eller från användaren beroende på skivans rotationsriktning vid det blockerande stället.
Härvid kan slipskivor även brytas.
Ett kast är följden av missbruk eller felaktig användning av elverktyget.
Det kan förhindras genom lämpliga försiktighetsåtgärder enligt nedanstående beskrivning.
- Håll fast elverktyget ordentligt och håll kroppen och armarna i ett läge som är lämpligt för att fånga upp kastkrafter. Använd alltid ett extra stödhandtag, om sådant finns, för att ha största möjliga kontroll över kastkrafter eller reaktionsmomenter vid uppstarten.
Användaren kan genom lämpliga försiktighetsåtgärder behärska kast- och reaktionskrafterna.
■ Håll alltid händerna på avständ från roterande insatsverktyg. Insatsverktyget kan vid ett kast röra sig över din hand.
■ Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett kast. Kastet trycker elverktyget i motsatt riktning till slipskivans riktning vid det blockerande stället.
- Arbeta särskilt försiktigt i närheten av hörn, vassa kanter osv. Se till att insatsverktygen ej hoppar tillbaka från arbetsstycket eller fastnar.
Det roterande insatsverktyget tenderar till att fastna vid hörn och vassa kanter eller om det studsar tillbaka.
Detta förorsakar kontrollförlust eller kast.
■ Använd inte en kedje- eller en tandad sågklinga.
Sådana insatsverktyg förorsakar ofta ett kast eller att man förlorar kontrollen över elverktyget.
Särskilda säkerhetsanvisningar för polering
Se till att inga lösa delar, särskilt fästsnören, hänger utanför polerhättan. Tryck in eller korta fästsnörena. Lösa medroterande fästsnören kan gripa tag i fingrarna eller fastna i verktyget.
Vidare säkerhetsanvisningar
Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.
■ Tryck endast på spindelarreteringen när maskinen står stilla.
Buller och vibration
i OBS
Värden för A-uppmätt bullernivå liksom sammanlagda svängningsvärden framgår av tabellen "Tekniska dataTekniska data". Buller- och svängningsvärdena har uppmätts enligt EN 62841.
VAR FÖRSIKTIG!
De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller och svängningsvärdena.
i OBS
Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 62841 standardi-serad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning.
Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande skötsel, kan svängningsnivån avvika. Detta kan avsevärt höja svängningsbelastningen över hela livslängden.
För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden.
Bestäm extra säkerhetsåtgärder för användarens skydd mot svängningar som till exempel: Skötseln av elverktyg, att händerna hålls varma och organisering av arbetsförloppen.
VAR FÖRSIKTIG!
Använd hörselskydd när ljudtrycksnivån överskrider 85 dB(A).
Tekniska data
| XFE 7-15 125 XFE 7-15 150 | ||
| Typ Excenterpolermaskin | ||
| Verktygshållare mm Kardborrfäste ∅ 125 / 150 | ||
| Verktygsdiameter max. mm 160 | ||
| Slaglängd mm 15 | ||
| Slagtal | min-1 | 3000-9000 |
| Varvtal (rondell med kardborrfäste) rpm – | ||
| Upptagen effekt W 710 | ||
| Avgiven effekt W 420 | ||
| Vikt motsvarande "EPTA-procedure 1/2003" (utan kabel) | kg 2,4 | |
| Skyddsklass | II / ☐ | |
| A-uppmätt bullernivå enligt EN 62841 (se "Buller och vibration"): | ||
| Ljudtrycksnivå LpA | dB(A) | 80 |
| Ljudeffektsnivå LWA | dB(A) | 91 |
| Osäkerhet K | db 3,0 | |
| Sammanlagt svängningsvärde enligt EN 62841 (se "Buller och vibration"): | ||
| Emissionsvärde ah | m/s2 | 7,5 |
| Osäkerhet K | m/s2 | 1,5 |

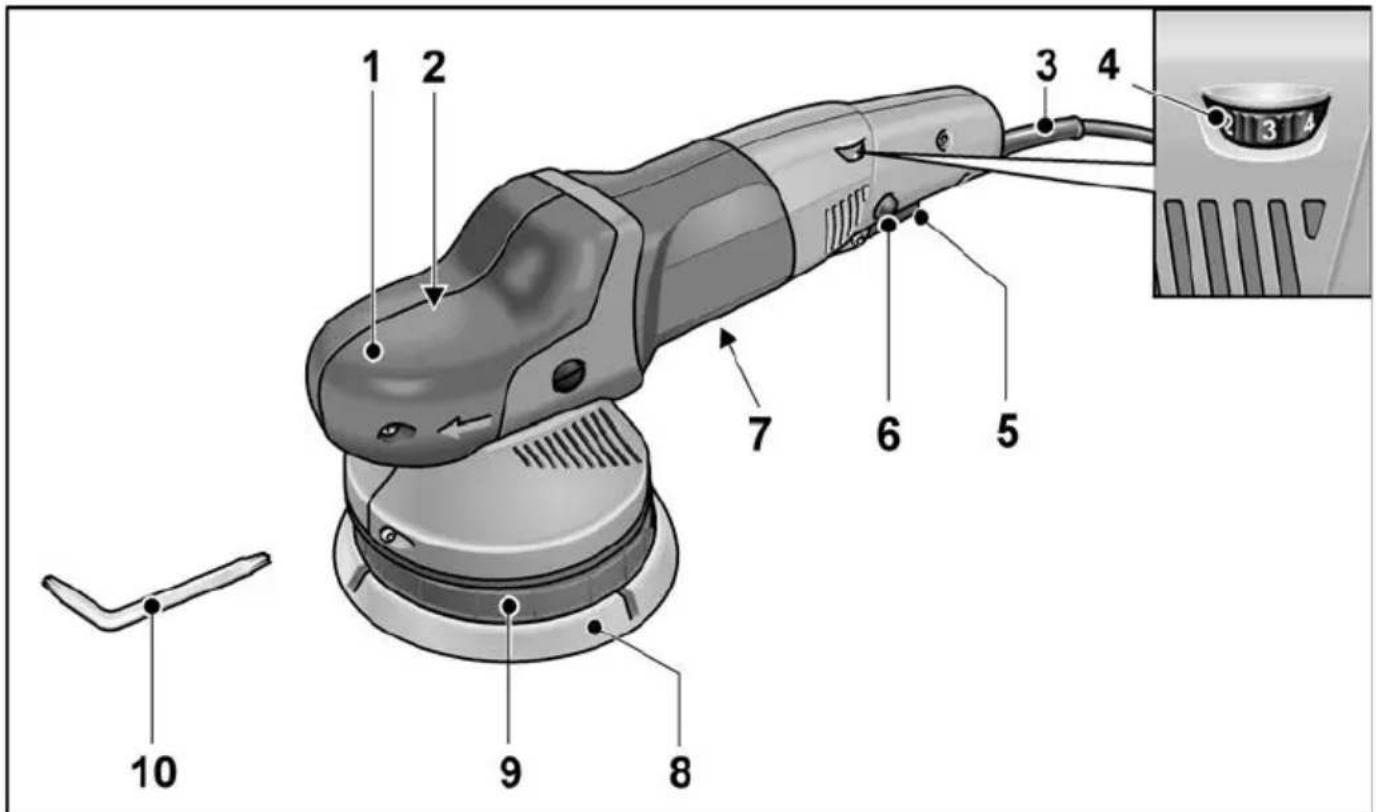

Översikt
I denna bruksanvisning beskrivs flera olika elverktyg. Framställningen kan i detalj avvika från det köpta elverktyget.
Med luftöppning och rotationsriktningspil.
2 Drevtopp
3 Nätsladd 4,0 m med stickkontakt
4 Hastighetsinställning
5 Strömställare
För till- och fränslagning liksom för uppstart till inställt varvtal.
6 Spärrknapp
Låser omkopplaren (5) vid kontinuerlig drift
7 Typskylt
8 Rondell med kardborrfäste
9 Tallriksupptagning
10 Torx-skruvnyckel T15
Bruksanvisning
WARNING!
Dra ur sladden före alla åtgärder på maskinen.
Före start
Packa upp polermaskinen och kontrollera att leveransen är fullständig och utan transportskador.
Montering eller byte av verktyg
■ Tryck fast polerverktyget centrerat på rondellen med kardborrfäste (8). Använd endast felfria polerverktyg.
■ Stick nätkontakten i uttaget.
■ Starta polermaskinen (utan att arretera omkopplaren) och låt den gå ca 30 sekunder. Beakta eventuell obalans och vibration.
■ Stäng av polermaskinen.

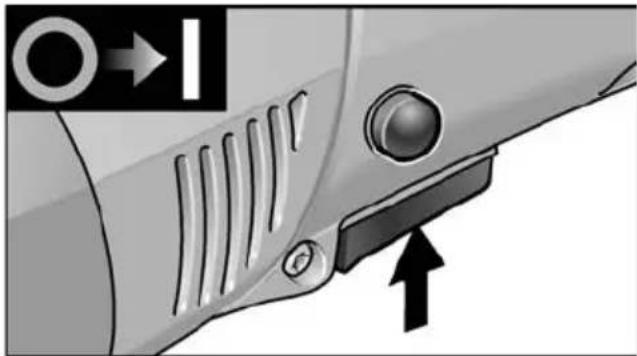

Till- och frånkoppling Korttidsdrift
■ Håll omkopplaren intryckt.
■ Släpp strömställaren för att koppla från maskinen.
Kontinuerlig drift
OBS
Elverktyget är utrustat med en återstartsspärr. Spärren gör att det påslagna verktyget inte startar igen automa tiskt efter ett strömavbrott.
Starta verktyget igen efter strömavbrott
- Stäng av verktyget.
- Slå på verktyget igen.


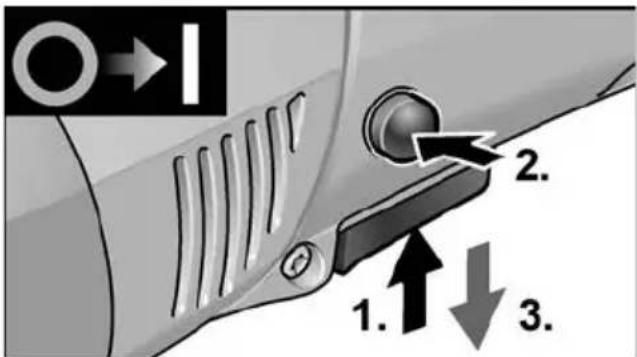

1. 2. 3.■ Håll omkopplaren intryckt.
■ För arretering: Håll spärrknappen intryckt och släpp strömställaren.

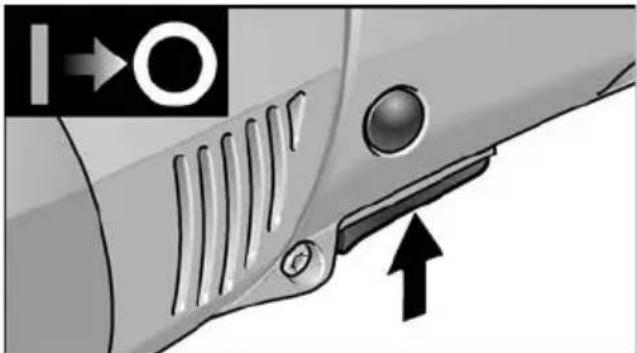

■ För frånkoppling: Tryck kort på strömställaren och släpp den.

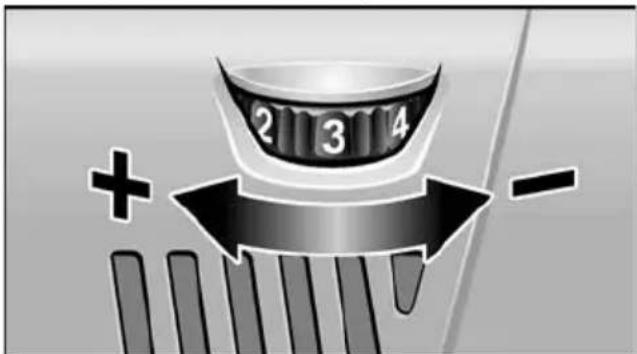

Hastighetsinställning
■ Genom försiktig användning av omkopplaren (5) körs maskinen upp till det förinställda varvtalet.
i OBS
Vid överbelastning eller överhettning under kontinuerlig drift reducerar maskinen automatiskt varvtalet tills den svalnat tillräckligt.
Arbetsanvisningar
Var försiktig!
Polerverktyget fortsätter att rotera något när maskinen kopplas från.
i OBS
Efter verktygsbyte (t.ex. lammull i stället för polersvamp) kan starkare vibration uppträda på grund av viktskillnaden. Justera arbetsvarvtalet på ratten (4) tills vibrationen minskats.

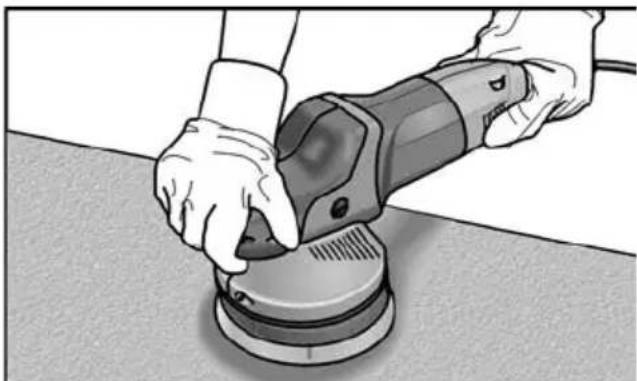

- Starta maskinen och låt den uppnå inställt varvtal innan den förs mot ytan som ska poleras.
– För polermaskinen med lätt tryck och kretsande överlappande rörelser på ytan för att uppnå goda resultat och för att verktyget ska hålla länge.
– Vid ömtåliga ytor (t.ex. billackering):
Arbeta försiktigt med lägt varv och tryck.
- Om polerpasta används: Använd ett verktyg för varje pasta.
Besök tillverkarens hemsida www.flex-tools.com för mer detaljerad information om produkterna.
Underhåll
WARNING!
Dra ur sladden före alla åtgärder på maskinen.
Rengöring
■ Rengör maskin och luftöppningar regelbundet. Intervallen är beroende av det bearbetade materialet och arbetstiden.
■ Blås igenom motorrummet och käpans insida med torr tryckluft regelbundet.
Kolborstar
Polermaskinen är utrustad med kolborstar. När kolborstarna när slitgränsen sås polermaskinen automatiskt från.
i OBS
Använd vid byte alltid tillverkarens original- delar. Vid användning av andra delar upphör tillverkarens garanti att gälla.
Kolflamman kan under drift iakttas genom de bakre luftöppningarna.
Stäng genast av polermaskinen om kolborstarna glöder för mycket och lämna in maskinen till en autoriserad verkstad.
Drev
i OBS
Lossa aldrig skruvarna på drevtoppen (2) under garantitiden. I annat fall upphör tillverkarens garanti att gälla.
Byte av slitdelar

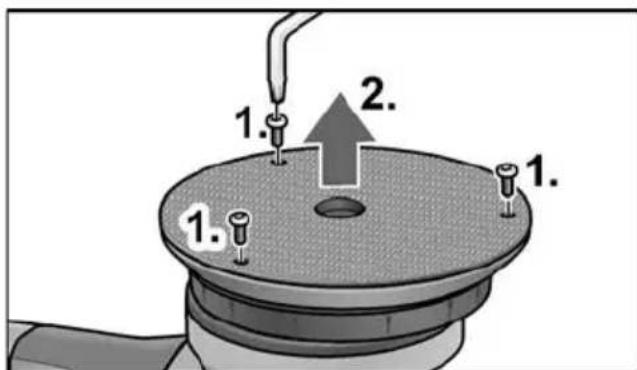

Byte av kardborretallrik
■ Dra ut nätkontakten.
■ Avlägsna polersvampen.
■ Lägg maskinen på baksidan.
■ Ta av den slitna kardborretallriken (2.).
■ Avlägsna smuts i innerutrymmet.
■ Sätt på ny kardborretallrik och justera in infästningshålen.
■ Skruva in skruvarna och dra åt dem med Torx-skruvnyckeln.
■ Gör en provkörning. Kontrollera om det finns obalans och vibration.
Reparation
Reparation får endast utföras av auktoriserad verkstad.
Reservdelar och tillbehör
i OBS
Endast av FLEX godkända verktyg får användas.
För vidare tillbehör – särskilt verktyg och poleringshjälpmedel – se tillverkarens kataloger.
Explosionsritningar och reservdelslistor återfinns på vår hemsida: www.flex-tools.com
Skrotning och avfallshantering
WARNING!
Gör förbrukade maskiner obrukbara genom att avlägsna nätsladden.
Endast för EU-stater
Kasta ej elverktyg i hushållssoporna!
Enligt det europeiska direktivet 2012/19/EU ska förbrukade elverktyg samlas separat och hanteras enligt gällande avfallsbestämmelser.
i OBS
Fråga fackhandlaren rörande avfallsbestämmelser!
CE-Försäkran om överensstämmelse
Härmed förklarar vi att den under "Tekniska data" beskrivna produkten uppfyller kraven i följande standarder eller regelgivande dokument:
EN 62841 enligt kraven i direktiven
2014/30/EU, 2006/42/EG och 2011/65/EU.
Ansvarig för tekniska underlag:
Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst som uppstår genom produkten eller genom att produkten ej kan användas.
Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.
