MANUAL DE UTILIZARE XFE 7-15 150 Flex
Simboluri folosite ..... 167
Simboluri pe aparat 167
Pentru siguranța Dvs.... 167
Zgomot și vibratie. 169
Date tehnice....170
Dintr-o singură privire. 171
Instrucțiune de utilizare ..... 172
Întreținere și îngrijire. 173
Indicații de salubrizare ..... 174
Conformitatea €....174
Excluderea răspunderii ..... 174
Simboluri folosite
AVERTIZARE!
Înseamnă un pericol care amenință direct. În cazul în care nu se acordă atenție acestei indicații există amenințarea cu moartea sau răniri grave.
ATENTIE!
Înseamnă o posibilă situație periculoasă. În cazul în care nu se acordă atenție acestei indicații pot avea loc răniri sau pagube materiale.
INDICATIE!
Înseamnă sfaturi utile de aplicare și informații importante.
Simboluri pe aparat
Înainte de punerea în funcțiune citiți Instructiunea de utilizare!
Indicație de salubrizare pentru aparatul vechi (vezi pagina 174)
Pentru siguranța Dvs.
AVERTIZARE!
Înainte de utilizarea lustruitorului citiți și apoi actionați:
- prezenta instructiune de deservire,
- „Indicații de siguranță generale” pentru utilizarea sculelor electrice în caietul anexat (Înscris Nr.: 315.915),
- Regulile și prescripțiile de protectie contra accidentelor aplicabile locului de utilizare.
Acest lustruitor este construit după stadiul tehnicii și al regulilor tehnice de siguranță recunoscute. Cu toate acestea este posibil ca la utilizarea sa să apară pericole pentru corpul și viața utilizatorului sau al unor terți respectiv pagube la mașină sau la alte valori materiale. Lustruitorul trebuie să se utilizeze
– pentru o folosire conform destinației,
- într-o stare tehnică de siguranță ireproșabilă.
Înlăturați imediat defectiunile care afectează siguranța.
Folosire conform destinatiei
Acest şlefuitor manual cu excentric este adecvat
– pentru utilizarea în industrie şi meșteșuguri,
– pentru orice tip de şlefuire, ca de exemplu a suprafetelor vopsite ale vehiculelor, suprafetelor de mobilă și suprafetelor metalice etc., cu bureți pentru şlefuire, discuri din pâslă și din piele de miel,
– pentru utilizarea cu scule de lustruit, admise pentru o turație de cel puțin 500 rot/min.
Indicații de siguranță pentru lustruit
AVERTIZARE!
Citiți toate indicațiile de siguranță, instrucțiunile, figurile și specificațiile pentru scula electrică inclusă în pachetul de livrare. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave. Păstrați toate indicațiile de siguranță și instrucțiunile în vederea utilizărilor viitoare.
- Această unealtă electrică trebuie folosită ca lustruitor. Acordati atenție tuturor indicațiilor de siguranță, instrucțiunilor, reprezentărilor și datelor, pe care le primiți împreună cu aparatul. Dacă nu acordati atenție următoarelor indicații, se poate ajunge la electrocutaare, foc și/sau răniri grave.
- Acesastă unealtă electrică nu este indicată pentru polizare, șlefuire cu șmirghel, lucrări cu perii de sărmă și discuri abrazive. Utilizări, care nu sunt prevăzute pentru această unealtă electrică pot produce periclitări și răniri.
- Nu folosiți accesorii, care nu au fost prevăzute și recomandate de producător special pentru această unealtă electrică. Numai pentru că ați putut fixa accesoriiul la unealta dvs. electrică, nu garantează o utilizare sigură.
■ Turația admisă a sculei de schimb trebuie să fie cel puțin la fel de mare ca turația maximă indicată pe unealta electrică. Accesoriiul care se rotește mai repede decât este admis, se poate rupe și zbura împrejur.
■ Diametrul exterior și grosimea sculei de schimb trebuie să corespundă datelor privind dimensiunile uneltei dvs. electrice. Sculele de schimb greșit dimensionate nu pot fi ecranate sau controlate suficient.
■ Scule de schimb cu filet trebuie să se potrivească exact cu filetul spindelului de lustruit. La scule de schimb, care se montează cu ajutorul unei flanșe, diametrul găurii sculei de schimb trebuie să se potrivească cu diametrul de prindere al flanșei. Sculele de schimb, care nu se fixează exact pe unealta electrică, se rotesc neregulat, vibrează
foarte puternic și pot duce la pierderea controlului.
■ Nu folositi scule de schimb defecte. Controlați înainte de fiecare utilizare sculele de schimb, dacă sunt ciobite sau prezintă fisuri. Dacă unealta electrică sau scula de schimb cad jos, verificați dacă s-au defectat sau folositi o sculă de schimb fără defecte. Dacă ați controlat scula de schimb și ați montat-o, rămâneți atât dvs. cât și persoanele aflate în apropierea dvs. în afara nivelului sculei rotitoare și lăsați aparatul să se rotească timp de un minut cu turația maximă. Sculele de schimb defecte se rup de cele mai multe ori în timpul de testare.
■ Purtați echipament de protecție personal. Folosiți în funcție de aplicație protecție totală pentru față, protecție pentru ochi sau ochelari de protecție. În măsura în care este potrivit, purtați mască de praf, protecție pentru auz, mănuși de protecție sau un șorț special, care ține particulele mici de material departe de dvs. Ochii trebuie protejați de corpurile străine care zboară împrejur, care apar la diverse aplicații. Masca de praf sau de protecție a respirației trebuie să filtreze praful care se formează la aplicație. Dacă sunteți expus la zgomot puternic, puteți să vă pierdeți auzul.
■ Fiți atenți la celelalte persoane la distanța sigură față de zona dvs. de lucru. Oricine intră în zona de lucru, trebuie să poarte echipament de protecție personal. Bucăți sparte ale sculei sau scule de schimb rupte pot zbura și produce răniri și în afara zonei de lucru directe.
■ Tineți cablul de rețea departe de sculele de schimb rotitoare. Dacă pierdeți controlul asupra aparatului, cablul de rețea poate fi tăiat sau prins și mâna sau brațul dvs. pot ajunge în scula de schimb rotitoare.
■ Nu depuneți niciodată unealta electrică înainte ca scula de schimb să se fi oprit complet. Scula de schimb rotitoare poate veni în contact cu suprafața pe care a fost depusă, iar dvs. puteți pierde controlul asupra uneltei electrice.
- Nu lăsați să funcționeze unealta electrică în timp ce o purtați. Îmbrăcămintea dvs. poate fi prinsă prin contact întâmplător cu scula de schimb rotitoare și scula poate pătrunde în corpul dvs.
- Curățați în mod regulat fantele de aerisire all uneltei dvs. electrice.
Suflanta motorului aspiră praf în carcasă și o acumulare puternică de praf metallic poate produce pericole electrice.
■ Nu folositi unealta electrică în apropiere de materiale inflamabile. Scânteile pot aprinde aceste materiale.
■ Nu folosiți scule de schimb, care necesită lichide de răcire. Folosirea de apă sau alte lichide de răcire pot duce la electrocutare.
Reculul și indicații de siguranță corespunzătoare
Reculul este reacția bruscă apărută la agățarea sau blocarea unui accesoriu care se rotește, cum ar fi un disc de șlefuit, un disc abraziv, o perie de sărmă, etc. Agățarea sau blocarea duce la oprirea bruscă a accesoriuului care se rotește. Aceasta face, ca scula electrică necontrolată să fie accelerată în punctul de blocare, în sens contrar direcției de rotație a accesoriuului. Dacă, de exemplu, un disc de șlefuit se agață sau se blochează în piesa de lucru, marginea discului de șlefuit care penetrează direct piesa de lucru se poate agăța în aceasta și duce astfel la smulgerea discului de șlefuit sau poate provoca recul. Discul de șlefuit se va deplasa către operator sau în sens opus acestuia, în funcție de direcția de rotație a discului în punctul de blocare. În această situație discurile de șlefuit se pot chiar rupe. Un recul este consecința utilizării greșite sau defectuoase a sculei electrice. El poate fi împiedicat prin măsuri preventive adecvate, precum cele descrise în continuare.
■ Tineți unealta electrică foarte bine și aduceți corpul și brațele dvs. într-o poziție, în care puteți prelua forțele de recul. Pentru un control maxim asupra forțelor de recul sau a momentelor de reacție la accelerare. Persoana deser-ventă poate stăpâni forțele de recul și de reacție prin măsuri de atenție adecvate.
■ Nu aduceți niciodată mâna dvs. în apropierea sculelor de schimb rotitoare. Scula de schimb poate să vă miște mâna la recul.
■ Evitați cu corpul dvs. zona în care unealta electrică este mișcată la un recul. Reculul trimite unealta electrică în sensul contrar mișcării lustruitorului la zona de blocare.
■ Lucrați deosebit de atent în zona colțurilor, a marginilor ascuțite ș.a.m.d. Împiedicați, ca sculele la rfecul să se întoarcă de la piesa de lucru și să se prindă. Scula de schimb rotitoare are tendința în colțuri, margini ascuțite dau dacă ricoșează, să se prindă. Aceasta produce pierderea controlului sau reculul.
■ Nu folosiți pânze ce circular cu lanț sau dințate. Astfel de scule de schimb produc deseori un recul sau pierderea controlului asupra uneltei electrice.
Avertismente speciale privind operațiile de lustruire
■ Nu admiteți părți libere ale capotei de lustruit, în special şnururi de fixare. Stivuiți sau scurtați şnururile de fixare. Şnururi de fixare libere antrenate în rotire vă pot prinde degetele sau se pot prinde în piesa de lucru.
Alte indicații de siguranță
■ Tensiunea de rețea și datele tensiunii de pe plăcuța de tip trebuie să fie în concordantă.
■ Apăsați blocarea spindelului numai când scula este oprită.
Zgomot și vibrație
INDICATIE!
Extrageti valorile pentru nivelul de zgomot evaluat după curba de filtrare A, precum și valorile totale ale vibrației din tabelul „Date tehnice“. Valorile zgomotului și vibrației au fost determinate conform EN 62841.
ATENTIE!
Valorile de măsură indicate sunt valabile numai pentru aparate noi. La utilizarea zilnică valorile zgomotului și vibrației se modifică.
i
INDICATIE!
Nivelul vibrației indicat în aceste instrucțiuni a fost măsurat conform unei proceduri de măsurare normate în EN 62841 și poate fi folosit pentru compararea uneltelor electrice între ele. El este indicat și pentru o apreciere aproximativă a încărcării cu vibrații. Nivelul de vibrație indicat reprezintă aplicațiile principale ale uneltei electrice.
Dacă unealta electrică este utilizată pentru alte aplicații, cu scule de schimb care se abat sau care sunt insuficient întreținute, nivelul de vibrații se poate abate. Aceasta poate mări considerabil încărcarea cu vibrații în întreg timpul de lucru.
Pentru o apreciere corectă a încărcării cu vibrații ar trebui luat în considerare și timpul în care aparatul a fost oprit sau funcționează fără să fie utilizat efectiv.
Aceasta poate reduce considerabil încărcătura de vibrații pe timpul de lucru total. Stabiliți măsuri de siguranță suplimentare pentru protecția deserventului înainte de acțiunea vibrațiilor ca de exemplu: întreținerea uneltei electrice și a sculelor de schimb, ținerea mâinilor calde, organizarea proceselor de lucru.
ATENTIE!
La o presiune acustică de peste 85 dB(A) purtați protectie pentru auz.
Date tehnice
| XFE 7-15 125XFE 7-15 150 | ||
| Tipul aparatului Şlefuitor cu excentric | ||
| Suport scule mm Bandă adezivă cu scai ∅ | 125 / 150 | |
| ∅ maxim al sculei mm 160 | ||
| Rotații mm 15 | ||
| Număr de rotații Rotații/min 3000-9000 | ||
| Viteza discului de şlefuire rot/min – | ||
| Preluare de putere W 710 | ||
| Predare de putere | W 420 | |
| Greutatea corespunzătoare „EPTA Procedure 01/2003“ (fără cablu) | kg | 2,4 |
| Clasa de protecție | II / ☐ | |
| Nivelul de zgomot evaluat după curba de filtrare A corespunzător EN 62841(a se vedea „Zgomot și vibrație”): | ||
| Nivelul presiunii acustice LpA | dB(A) | 80 |
| Nivelul puterii acustice LWA | dB(A) | 91 |
| Incertitudine K | db 3,0 | |
| Valoarea totală a vibrației corespunzătoare EN 62841 (a se vedea „Zgomot și vibrație”): | ||
| Valoarea emisiilor ah | m/s2 | 7,5 |
| Incertitudine K | m/s2 | 1,5 |

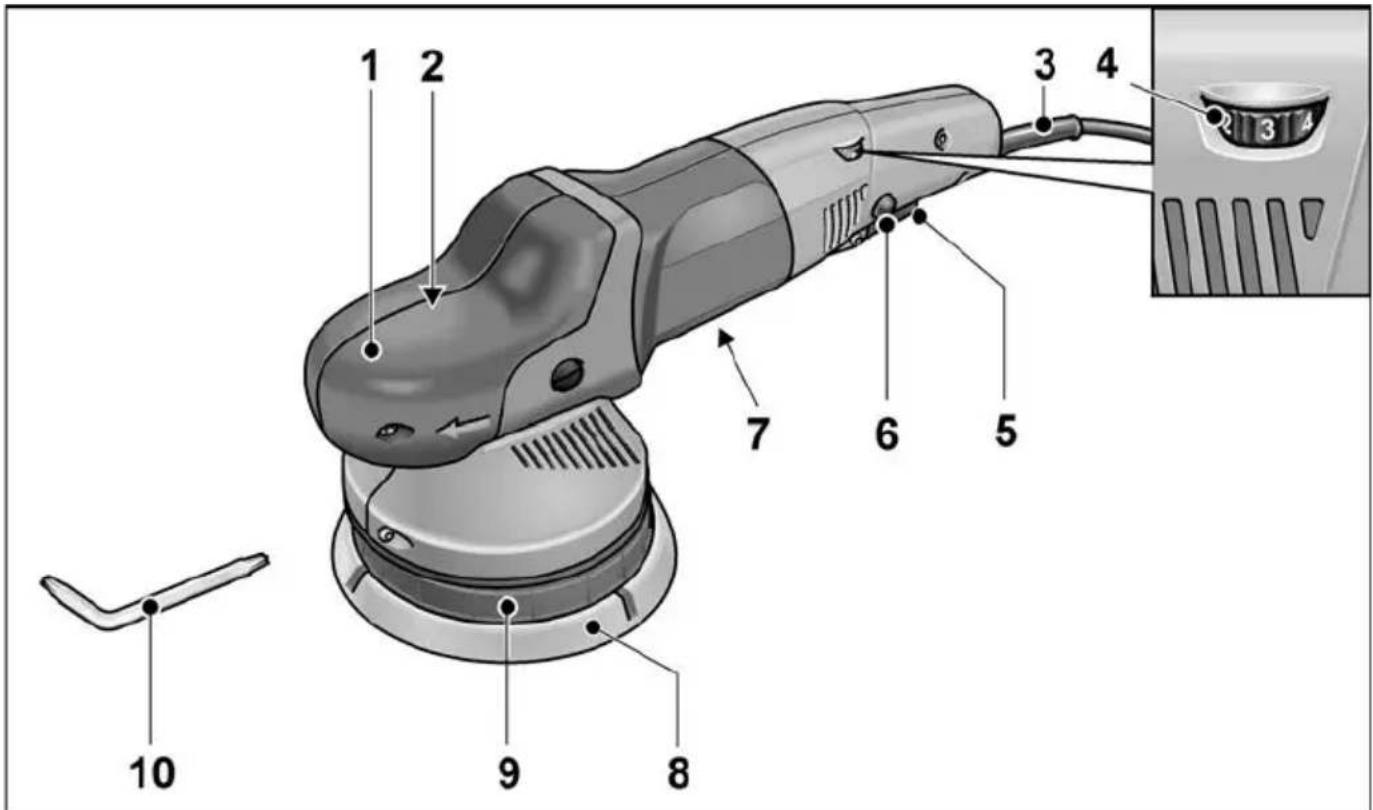

Dintr-o singură privire
În acest manual sunt descrise diverse scule electrice. Reprezentarea în detaliu poate diferi de scula electrică achiziționată.
Cu ieşire de aer și săgeată a direcției de rotare.
2 Cap de transmisie *
3 Cablu de rețea 4,0 m cu ștecher
de rețea
4 Roată de reglare pentru preselectarea turației
5 Întrerupător
Pentru pornire și oprire și accelerare până la turația preselectată.
6 Buton de blocare
Blochează întrerupătorul în funcționare de durată.
7 Plăcuță de fabricație *
8 Disc de şlefuire
9 Suport disc
10 Cheie Torx T15
Instrucțiune de utilizare
AVERTIZARE!
Înaintea tuturor lucrărilor la lustruitor scoateți ștecherul de rețea.
Înaintea punerii în funcțiune
Despachetați lustruitorul și controlați-I dacă livrarea este completă și dacă există defecte de transport.

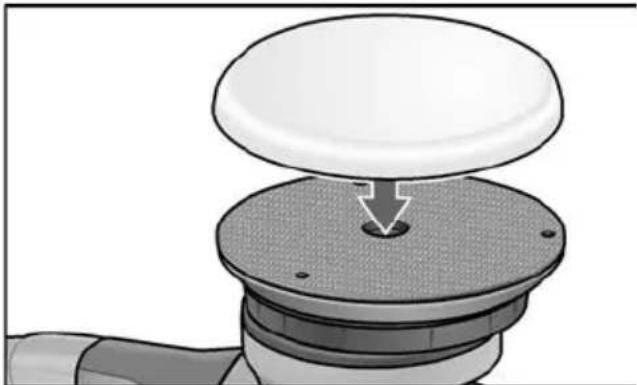

Fixarea/schimbarea sculei
■ Scoateți stecherul de rețea.
■ Efectuați o centrare aproximativă a dispozitivului de șlefuire și apăsați ferm pe discul de șlefuire (8). Folosiți doar dispozitive de șlefuire nedeteriorate.
■ Introduceți stecherul de rețea în priză.
■ Porniți lustruitorul (fără fixare) și lăsați-l să funcționeze cca. 30 secunde. Controlați dacă există descentrare și vibrații.
■ Opriti lustruitorul.
Pornirea și oprirea

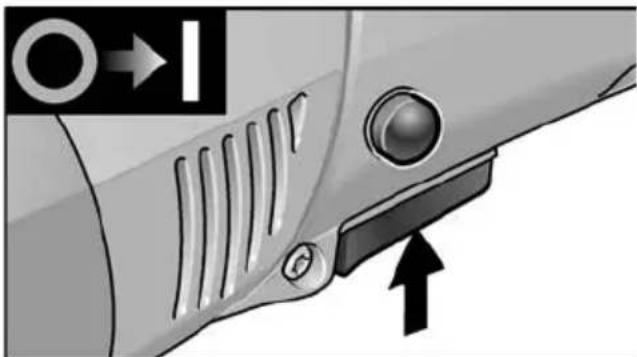

Scurtă funcționare fără fixare
■ Apăsați întrerupătorul și țineți-l fix.

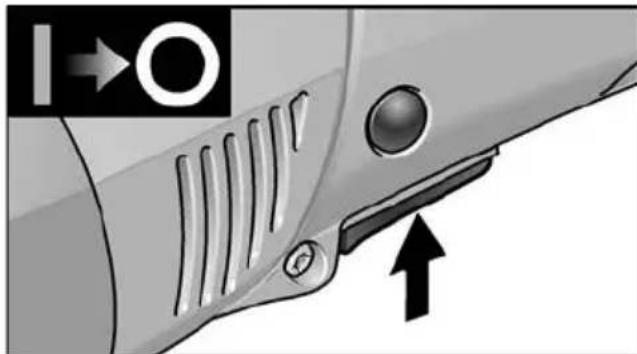

■ Pentru oprire dati drumul întrerupătorului.
Durata de funcționare cu fixare în poziție INDICATIE!
Scula electrică este dotată cu un dispozitiv de interblocare la repornire. Adică, după o întrerupere de curent, scula electrică conectată nu pornește din nou.
Repornirea sculei electrice după o întrerupere de curent
– Opriti scula electrică.
- Conectați din nou scula electrică.


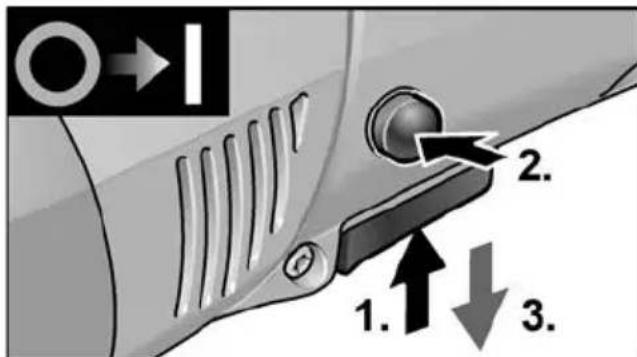

1. 2. 3.■ Apăsați întrerupătorul și țineți-l fix.
■ Pentru fixare tineți apăsat butonul de blocare și dati drumul la întrerupător.
■ Pentru oprire apăsați întrerupătorul scurt și datii-i drumul.

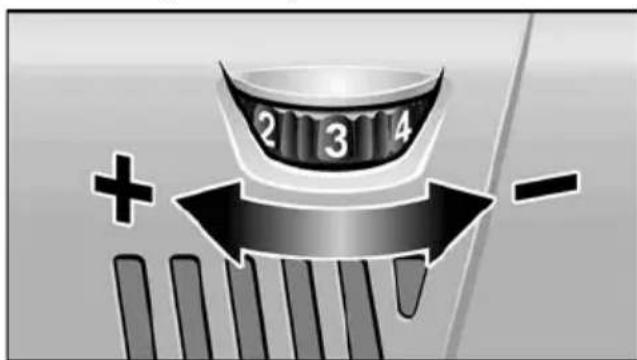

Preselectia turatiei
■ Prin acționarea sensibilă a întrerupătorului aparatul va fi accelerat până la turația preselectată.
i INDICATIE!
La suprasolicitarea sau supraîncălzirea în funcționarea de durată aparatul reduce turația automat, până când aparatul s-a redus suficient.
Indicații de lucru
ATENTIE!
După oprire scula de lustruit mai funcționează pentru scurt timp.
i INDICATIE!
După înlocuirea unui material (de ex. disc din pâslă în loc de burete pentru șlefuire) pot apărea vibrații puternice din cauza diferenței de greutate. Modificați viteza de lucru pe roată (4) până când se reduc vibrațiile.
- Porniți aparatul înainte de poziționare și lăsați-l să funcționeze până la viteza setată.
- Mutați aparatul de lustruit prin presiune ușoară, cu mișcări circulare, suprapuse pe suprafața de șlefuit, pentru a obține rezultate bune și durată mare de funcționare a aparatului.
– La suprafețe sensibile (de ex. lacuri auto) nu lucrați agresiv, ci cu ture joase și presiune de apăsare mică.
– La utilizarea pastei de lustruit folosiți o sculă proprie pentru fiecare pastă. Informații suplimentare privind produsele producătorului la www.flex-tools.com.
Întreținere și îngrijire
AVERTIZARE!
Înaintea tuturor lucrărilor la lustruitor scoateți stecherul de rețea.
Curățare
- Curățați aparatul și fantele de aerisire în mod regulat. Frecvența depinde de materialul prelucrat și de durata utilizării.
■ Suflați regulat interiorul carcasei cu aer sub presiune uscat.
Perii de cărbune
Lustruitorul este dotat cu cărbune de întrerupere.
După atingerea limitei de uzură a cărbunilor de întrerupere lustruitorul va fi deconectat automat.
i INDICATIE!
Folosiți numai piesele originale ale producătorului pentru schimb. La folosirea de fabricate străine se sting obligațiile de garanție ale producătorului.
Prin orificiile de intrare a aerului din spate poate fi observant focul cărbunelui în timpul utilizării.
Când focul cărbunelui este prea puternic opriți lustruitorul imediat. Predați lustruitorul unui atelier de service pentru clienti autorizat de producător.
Transmisia
i INDICATIE!
Nu desfaceți şuruburile de la capul de transmisie (2) în timpul perioadei de garanție. În caz de nerespectare se sting obligațiile de garanție ale producătorului.

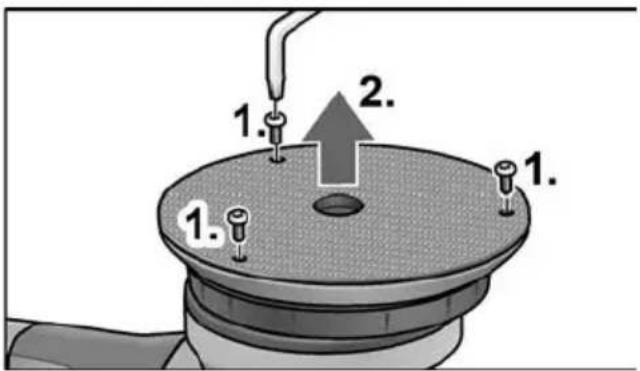

Înlocuirea pieselor de uzură Înlocuirea discului de șlefuire
■ Scoateți fișa de rețea.
■ Scoateți şlefuitorul.
■ Aşezati maşina pe partea din spate.
■ Scoateți discurile uzate (2.).
■ Inlăturați murdăria din interior.
■ Aşezati noile discuri și orientați pe poziție orificiile de fixare.
■ Introduceți şuruburile și strângeti cu cheia Torx.
■ Executați proba de funcționare.
Controlați descentrările și vibrațiile.
Reparații
Lăsați ca reparațiile să fie făcute exclusiv de un atelier de service pentru clienti autorizat de producător.
Piese de schimb și accesorii
INDICATIE!
Se vor utiliza doar sculele autorizate de FLEX.
Alte accesorii, în special scule și mijloace auxiliare pentru lustruit le găsiți în cataloagele producătorului.
Găsiți desene de ansamblu explodat și liste ale pieselor de schimb pe pagina noastră de internet: www.flex-tools.com
Indicații de salubrizare
AVERTIZARE!
Faceți neutilizabile aparatele care nu se mai întrebuințează prin îndepărtarea cablului de rețea.
Numai pentru țările EU
Nu aruncați uneltele electrice la gunoiul menajer!
Conform Directivei Europene 2012/19/UE pentru aparatele electrice și electronice vechi și punerea în practică în legislația națională uneltele electrice uzate trebuie să se colecteze separat și trebuie predate unei refolosiri conforme cu mediul.
INDICATIE!
Informați-vă la comerciantul de specialitate despre posibilitățile de salubrizare!
Conformitatea C€
Noi declarațăm pe proprie răspundere, că produsul descris în „Date tehnice” este în conformitate cu următoarele norme sau documente normative:
Excluderea răspunderii
Producătorul și reprezentantul său nu răspund pentru defecte și venitul nerealizat prin întreruperea activității, pe care le-a cauzat produsul sau o imposibilă utilizare a produsului.
Producătorul și reprezentantul său nu răspund pentru pagube produse prin utilizare necorespunzătoare sau în legătură cu produse ale altor producători.
