C.A 1950 - équipements de mesure CHAUVIN ARNOUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Appareil de mesure multifonction, adapté pour la mesure de tension, courant, résistance, et continuité.
Utilisation	Idéal pour les professionnels de l'électricité et de l'électronique, ainsi que pour les applications industrielles.
Maintenance et réparation	Vérifier régulièrement l'état des sondes et des câbles, remplacer les pièces usées pour garantir la précision des mesures.
Sécurité	Respecter les normes de sécurité électrique lors de l'utilisation, porter des équipements de protection individuelle (EPI).
Informations générales	Produit conçu pour une utilisation professionnelle, avec une garantie constructeur et un support technique disponible.

FOIRE AUX QUESTIONS - C.A 1950 CHAUVIN ARNOUX

Comment calibrer le CHAUVIN ARNOUX C.A 1950 ?

Pour calibrer le CHAUVIN ARNOUX C.A 1950, utilisez un instrument de référence connu. Suivez les instructions dans le manuel d'utilisation pour effectuer la calibration en ajustant les valeurs mesurées jusqu'à ce qu'elles correspondent à celles de l'instrument de référence.

Que faire si l'écran du CHAUVIN ARNOUX C.A 1950 ne s'allume pas ?

Vérifiez d'abord que les piles sont correctement installées et qu'elles ne sont pas déchargées. Remplacez-les si nécessaire. Si l'écran ne s'allume toujours pas, contactez le service après-vente.

Comment changer les piles du CHAUVIN ARNOUX C.A 1950 ?

Retirez le couvercle du compartiment des piles situé à l'arrière de l'appareil. Remplacez les piles usagées par des piles neuves en respectant la polarité indiquée. Refermez le couvercle.

Le CHAUVIN ARNOUX C.A 1950 donne des mesures incohérentes, que faire ?

Vérifiez que les sondes sont correctement connectées et en bon état. Assurez-vous que l'appareil est calibré. Si les problèmes persistent, consultez le manuel ou contactez le support technique.

Est-ce que le CHAUVIN ARNOUX C.A 1950 est étanche ?

Le CHAUVIN ARNOUX C.A 1950 n'est pas conçu pour être étanche. Évitez tout contact avec l'eau ou des environnements humides pour préserver son fonctionnement.

Comment nettoyer le CHAUVIN ARNOUX C.A 1950 ?

Utilisez un chiffon doux légèrement humide pour nettoyer la surface de l'appareil. Évitez les produits chimiques agressifs et n'immergez pas l'appareil dans l'eau.

Où puis-je trouver le manuel d'utilisation du CHAUVIN ARNOUX C.A 1950 ?

Le manuel d'utilisation est généralement fourni avec l'appareil. Vous pouvez également le télécharger sur le site officiel de Chauvin Arnoux dans la section des produits ou du support.

Le CHAUVIN ARNOUX C.A 1950 peut-il mesurer la tension alternative et continue ?

Oui, le CHAUVIN ARNOUX C.A 1950 est capable de mesurer à la fois la tension alternative et continue. Assurez-vous de sélectionner le bon mode de mesure avant de procéder.

MODE D'EMPLOI C.A 1950 CHAUVIN ARNOUX

FRANÇAIS Guide de démarrage, p. 1

ENGLISH Quick Start Guide, p. 5

La caméra infrarouge est un équipement de mesure optique sensible, attention à ce qui suit :

1. Ne jamais viser le soleil, une soudure au laser ou toute autre source de fort rayonnement thermique.
2. Éviter l'exposition à la poussière, objectif ouvert.
3. Ne pas toucher l'objectif avec les doigts.
4. Éviter les chocs et les chutes.

Si des éléments de la caméra sont endommagés ou présentent des problèmes à la suite du non respect des consignes énumérées ci-dessus, le constructeur ainsi que le distributeur ne seront en aucun cas responsables et tous les frais mis en jeu seront entièrement à la charge de l'opérateur.

Signification des symboles utilisés sur l'appareil :

CE	Le marquage CE indique la conformité aux directives européennes « Basse Tension » et «Compatibilité Electromagnétique » (2006/95/CE et 2004/108/CE).
	Dans l’Union Européenne, ce produit fait l’objet d’un tri sélectif des déchets pour le recyclage des matériels électriques et électroniques conformément à la Directive DEEE 2002/96/EC : ce matériel ne doit pas être traité comme déchet ménager. Les piles et les accumulateurs usagés ne doivent pas être traités comme des déchets ménagers. Rapportez-les au point de collecte approprié pour le recyclage.
	La conception de ce produit permettra un processus de recyclage et de valorisation de la plupart de ses constituants.

1. ETAPES DU DEMARRAGE RAPIDE

1. Insérer des piles chargées dans la caméra.
2. Insérer la carte mémoire micro SD dans son logement.
3. Ouvrir le volet de protection des objectifs.

4. Appuyer sur la touche ON / OFF :

5. si la fenêtre correspondante apparaît, saisir la date et l'heure.

6. si vous venez d'insérer des accumulateurs, configurez le gestionnaire de batteries (voir notice de fonctionnement §. 1.4.1.).

7. Viser la cible :

- soit avec l'affichage IR,

- soit avec l'image visible, gâchette ou touches

1. Arrêter l'acquisition, touche
2. Sauvegarder l'image courante, touche

3. Transférer l'image vers le PC :

4. soit à l'aide du câble USB,

5. soit avec un lecteur de carte micro SD.

Pour plus d'informations, consultez la notice de fonctionnement fournie sur le CD-ROM.

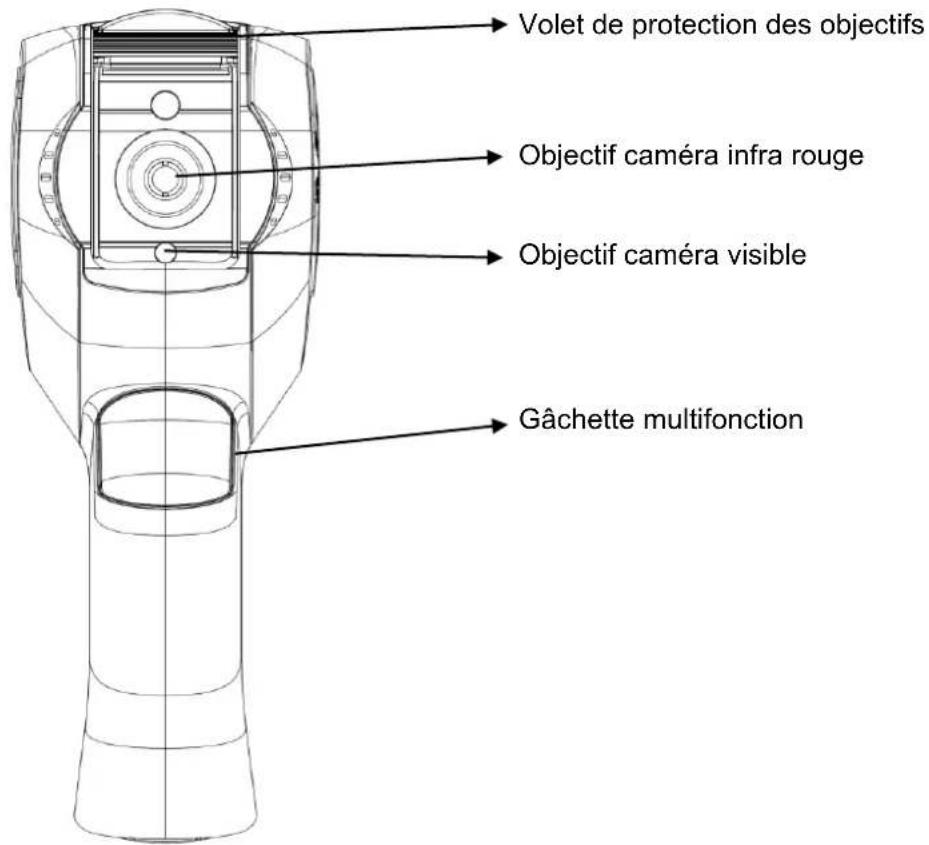

2. STRUCTURE DE LA FACE AVANT

Volet de protection des objectifs Objectif caméra infra rouge Objectif caméra visible Gâchette multifonction

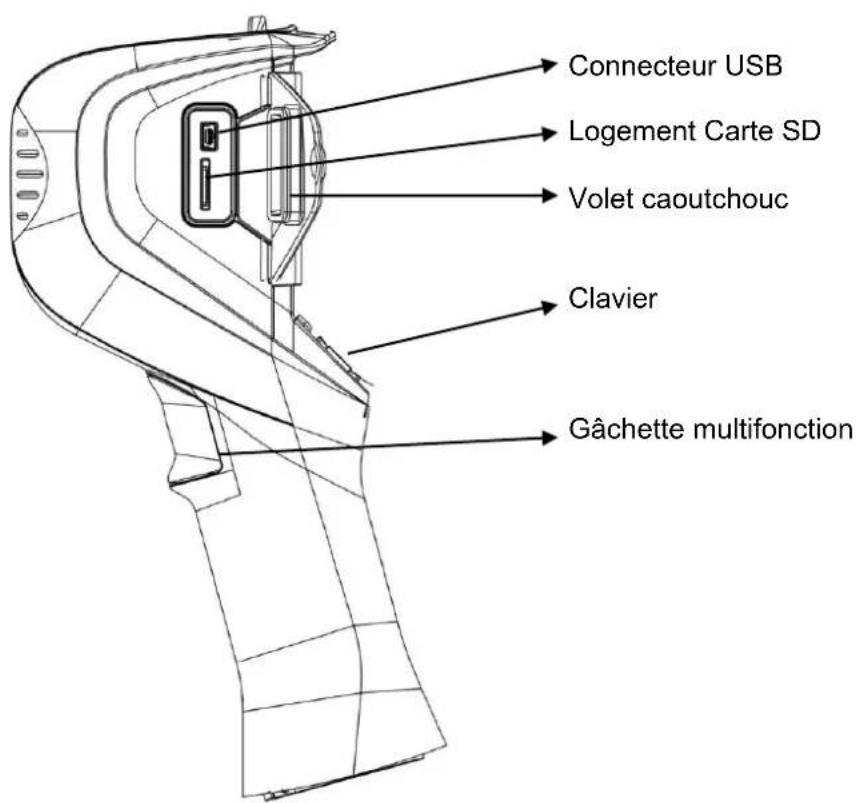

3. INTERFACE

Connecteur USB Logement Carte SD Volet caoutchouc Clavier Gâchette multifonction

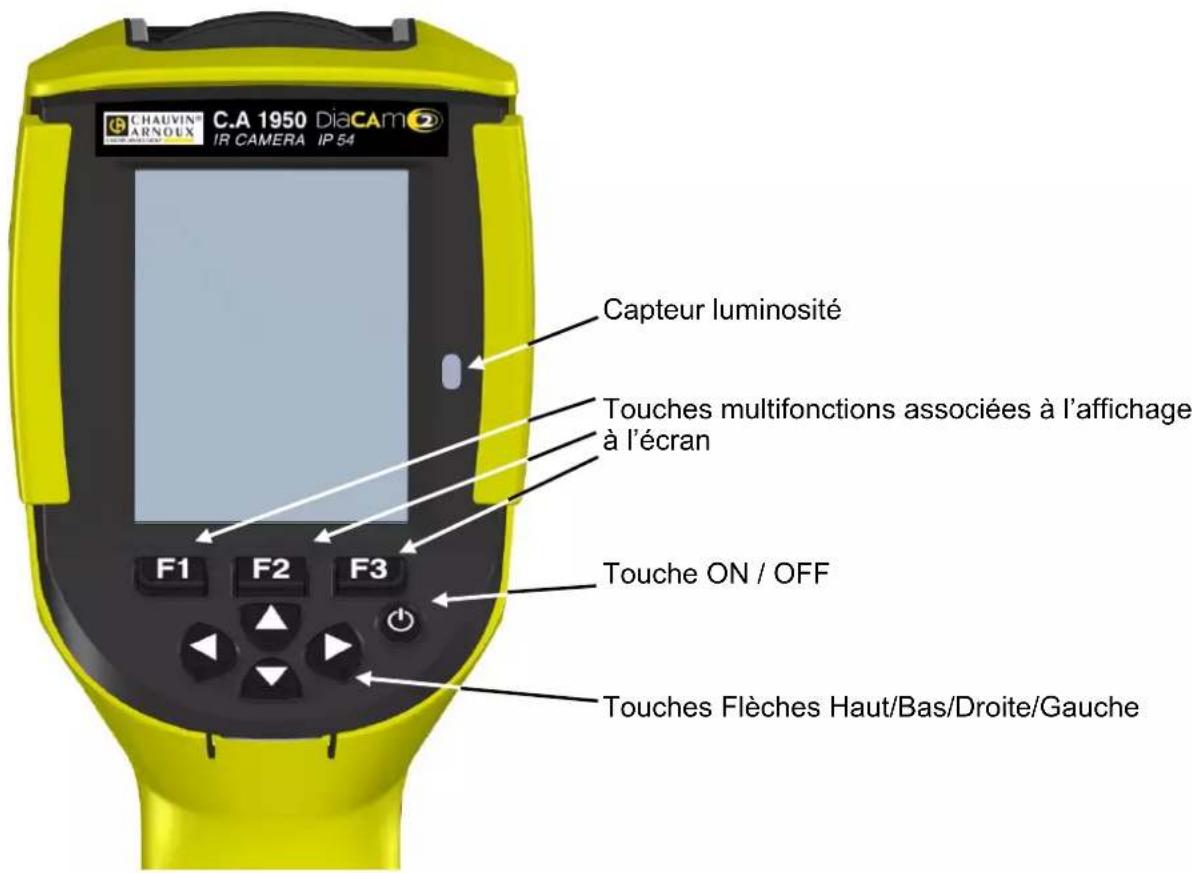

4. DESCRIPTION DES TOUCHES

CHAUVIN® ARNOUX C.A 1950 DiaCAM IR CAMERA IP 54 Capteur luminosité Touches multifonctions associées à l'affichage à l'écran F1 F2 F3 Touche ON / OFF Touches Flèches Haut/Bas/Droite/Gauche

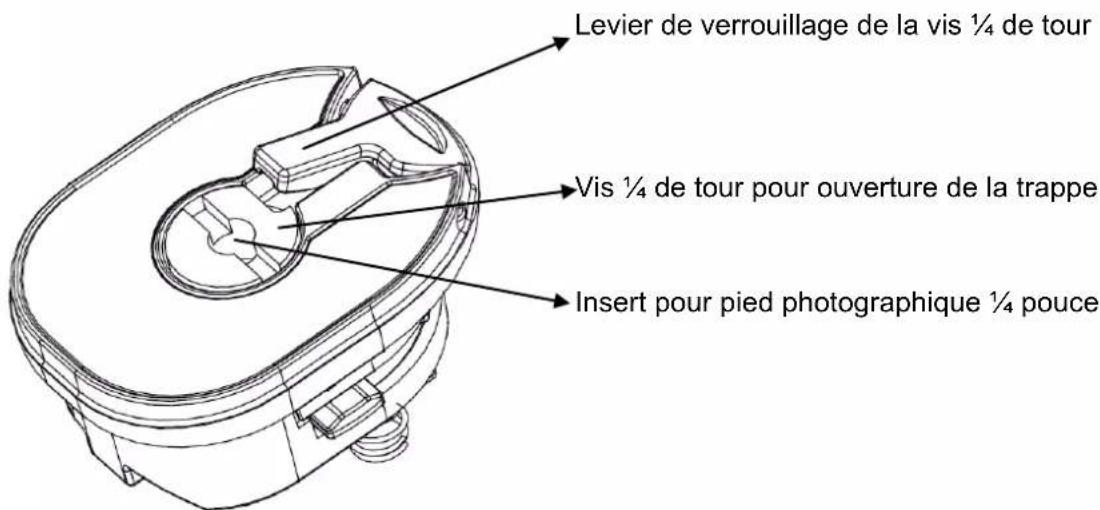

5. STRUCTURE DE LA TRAPPE A PILE

Levier de verrouillage de la vis ¼ de tour Vis ¼ de tour pour ouverture de la trappe Insert pour pied photographique ¼ pouce

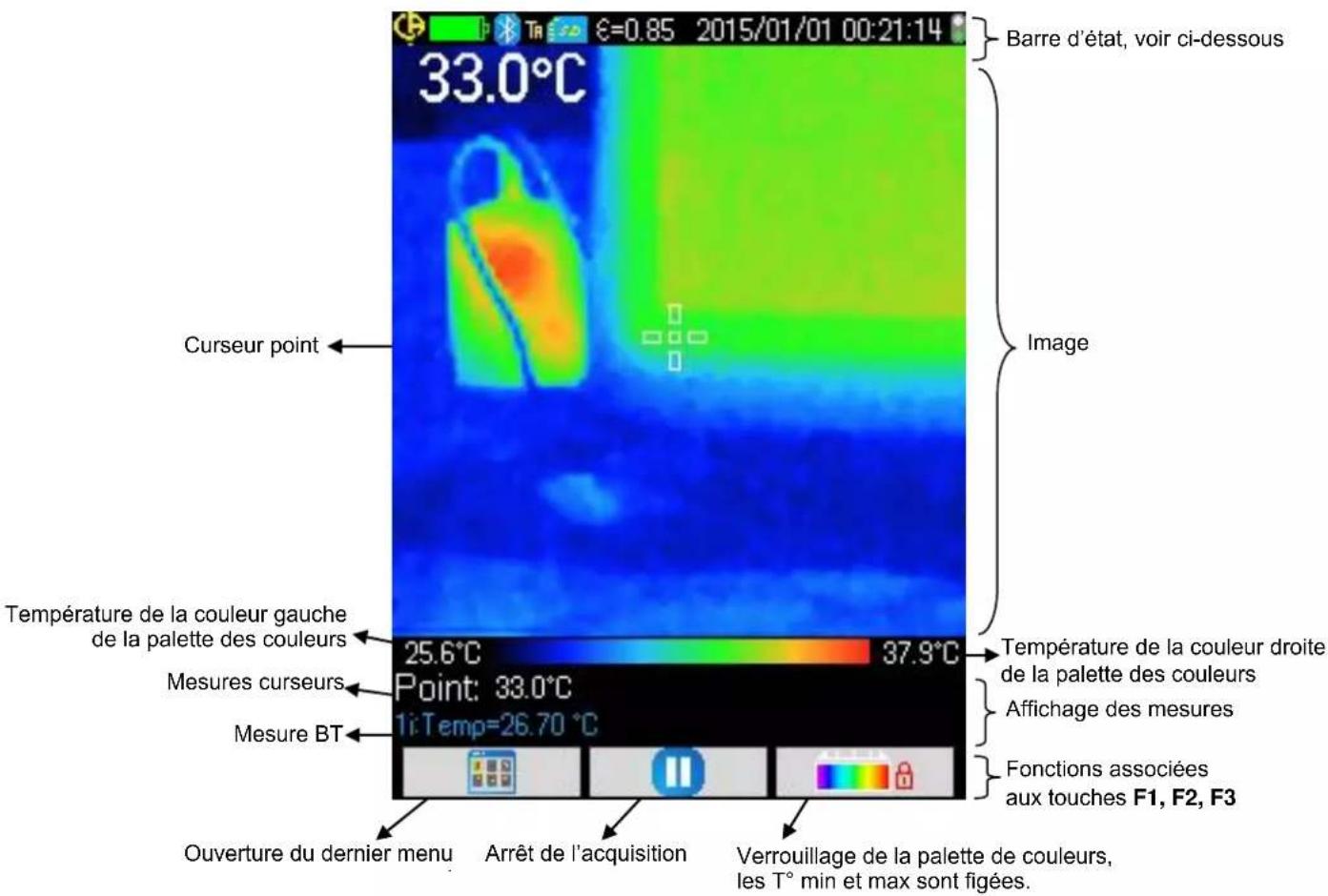

6. AFFICHAGE

33.0°C Barre d'état, voir ci-dessous Curseur point Image Température de la couleur gauche de la palette des couleurs 25.6°C 37.9°C Point: 33.0°C 1i: Temp=26.70 °C Mesures curseurs Mesure BT Ouverture du dernier menu Arrêt de l'acquisition Verrouillage de la palette de couleurs, les T° min et max sont figées. Température de la couleur droite de la palette des couleurs Affichage des mesures Fonctions associées aux touches F1, F2, F3

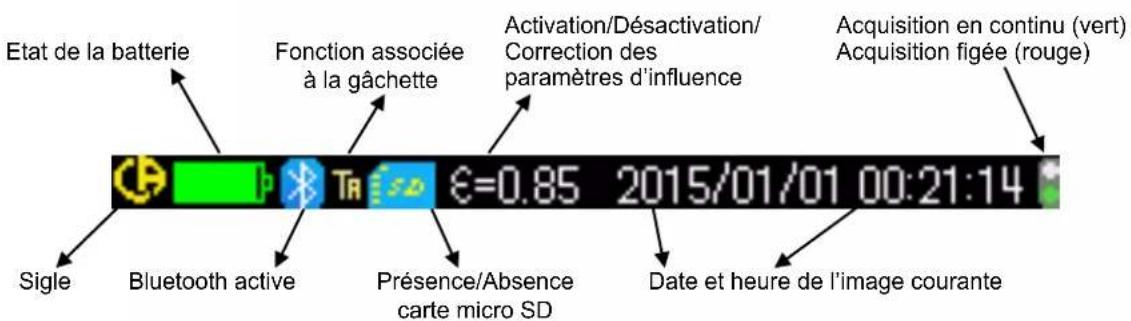

7. BARRE D'ETAT

Etat de la batterie Fonction associée à la gâchette Activation/Désactivation/ Correction des paramètres d'influence Acquisition en continu (vert) Acquisition figée (rouge) Sigle Bluetooth active Présence/Absence carte micro SD Date et heure de l'image courante €=0.85 2015/01/01 00:21:14

ATTENTION
