C.A 1950 - Sprzęt pomiarowy CHAUVIN ARNOUX - Bezpłatna instrukcja obsługi

Marka	Chauvin Arnoux
Model	C.A 1950
Kategoria	Kamera termowizyjna na podczerwień
Typ czujnika	Niechłodzona podczerwień
Rozdzielczość termiczna	160 × 120 pikseli (typowa)
Kamera światła widzialnego	Wbudowana, oddzielny obiektyw
Zakres pomiaru	-20°C do 250°C (szacunkowo)
Dokładność	±2°C lub ±2% odczytu
Główne funkcje	Rejestracja obrazów termicznych i wizualnych, pomiary punktowe i powierzchniowe, palety kolorów, blokada temperatur min/maks
Pamięć	Karta micro SD (nie dołączona)
Łączność	USB 2.0, Bluetooth
Wyświetlacz	Wbudowany kolorowy ekran LCD
Zasilanie	Baterie akumulatorowe (akumulatory) lub alkaliczne AA
Czas pracy	Około 4 godzin (szacunkowo)
Stopień ochrony IP	IP 54
Wymiary	Około 200 × 100 × 100 mm
Waga	Około 500 g (z bateriami)
Konserwacja i czyszczenie	Czyścić obiektyw suchą miękką szmatką. Nie używać rozpuszczalników. Chronić przed kurzem i wstrząsami.
Zasady bezpieczeństwa	Nie celować w słońce ani źródła laserowe. Unikać wstrząsów. Przestrzegać dyrektywy WEEE.
Części zamienne i naprawialność	Części zamienne są dostępne u producenta. Zalecana naprawa w autoryzowanym centrum.

Często zadawane pytania - C.A 1950 CHAUVIN ARNOUX

Jak włączyć kamerę C.A 1950?

Naciśnij przycisk ON/OFF. Jeśli pojawi się okno daty i godziny, wprowadź je. Jeśli właśnie włożyłeś akumulatory, skonfiguruj zarządzanie bateriami.

Jaki typ baterii używać?

Kamera może używać baterii akumulatorowych (ładowalnych) lub alkalicznych typu AA. Zaleca się używanie akumulatorów dla lepszego czasu pracy.

Jak przesłać obrazy do komputera?

Możesz przesłać obrazy za pomocą kabla USB lub wkładając kartę micro SD do czytnika kart.

Jak zapisać obraz termiczny?

Po wykonaniu obrazu naciśnij przycisk zapisu (ikona dyskietki), aby zapisać bieżący obraz na karcie micro SD.

Co zrobić, jeśli obiektyw jest brudny?

Użyj miękkiej, suchej szmatki do delikatnego czyszczenia obiektywu. Nie dotykaj obiektywu palcami i unikaj rozpuszczalników.

Kamera wyświetla 'Gniazdo karty SD puste', co robić?

Sprawdź, czy karta micro SD jest prawidłowo włożona i sformatowana. Jeśli problem nadal występuje, wypróbuj inną kartę lub sformatuj ją w systemie FAT32.

Czy można używać kamery w sposób ciągły bez przerwy?

Tak, kamera może pracować w sposób ciągły, jeśli zasilanie jest wystarczające. Szacowany czas pracy wynosi około 4 godzin przy nowych bateriach.

Jak ustawić datę i godzinę?

Przy pierwszym włączeniu pojawi się okno. Użyj przycisków strzałek do nawigacji i zatwierdź przyciskami F. Można również ustawić później w menu.

Co oznacza symbol CE na urządzeniu?

Oznaczenie CE oznacza zgodność z europejskimi dyrektywami dotyczącymi niskiego napięcia i kompatybilności elektromagnetycznej.

Jak zutylizować kamerę po zakończeniu jej żywotności?

Zgodnie z dyrektywą WEEE, nie wyrzucaj urządzenia razem z odpadami domowymi. Odnieś je do odpowiedniego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego.

INSTRUKCJA OBSŁUGI C.A 1950 CHAUVIN ARNOUX

POLSKI Instrukcja uruchomienia, s. 45

Kamera na podczerwień jest optycznym przyrządem pomiarowym o dużej czułości, który przestrzegania następujących zasad:

1. Nigdy nie celować w słońce, spawy laserowe lub inne źródła silnego promieniowania termicznego.
2. Unikać narażenia na działanie pyłu przy otwartym obiektywie.
3. Nie dotykać obiektywu palcami.
4. Unikać uderzeń i upadków.

Jeżeli elementy kamery ulegną uszkodzeniu lub wykazują nieprawidłowe działanie z powodu nieprzestrzegania zaleceń wymienionych powyżej, producent i dystrybutor nie ponoszą żadnej odpowiedzialności, a wszelkie koszty ponosi operator.

Znaczenie symboli używanych na urządzeniu:

CE	Oznakowanie CE wskazuje na zgodność z dyrektywami europejskimi „Niskie napięcia” i „Zgodność elektromagnetyczna” (2006/95/WE i 2004/108/WE).
	W Unii Europejskiej, ten produkt podlega zbiórce selektywnej odpadów, aby gwarantować recykling urządzeń elektrycznych i elektronicznych zgodnie z dyrektywą WEEE 2002/96/WE: tego wyposażenia nie należy usuwać razem z odpadami gospodarczymi. Zużytych baterii i akumulatorów nie należy wyrzucać razem z odpadami gospodarczymi. Należy je przekazać do odpowiedniego punktu zbiórki, aby poddać je recyklingowi.
	Ten produkt zaprojektowano w sposób pozwalający na poddanie go recyklingowi i odzyskanie większości jego elementów składowych.

1. ETAPY SZYBKIEGO URUCHAMIANIA

1. Włożyć naładowane akumulatory do kamery.
2. Włożyć kartę pamięci micro SD do gniazda.
3. Otworzyć osłonę obiektywu.
4. Nacisnąć przycisk ON/OFF:
5. jeżeli wyświetli się następujące okno, należy wpisać datę i godzinę.

6. jeżeli akumulatory włozono niedawno, należy skonfigurować sterownik akumulatorów (patrz instrukcja obsługi §1.4.1.).

7. Wycelować w cel:

8. za pomocą wyświetlacza IR,

9. za pomocą widocznego obrazu, spustu lub przycisków

10. Przerwać zapis przyciskiem

11. Zapisać bieżący obraz przyciskiem

12. Przesłać obraz do PC:

13. za pomocą kabla USB,

14. za pomocą czytnika kart micro SD.

Aby dowiedzieć się więcej, należy skorzystać z instrukcji dostarczonej na płycie CD-ROM.

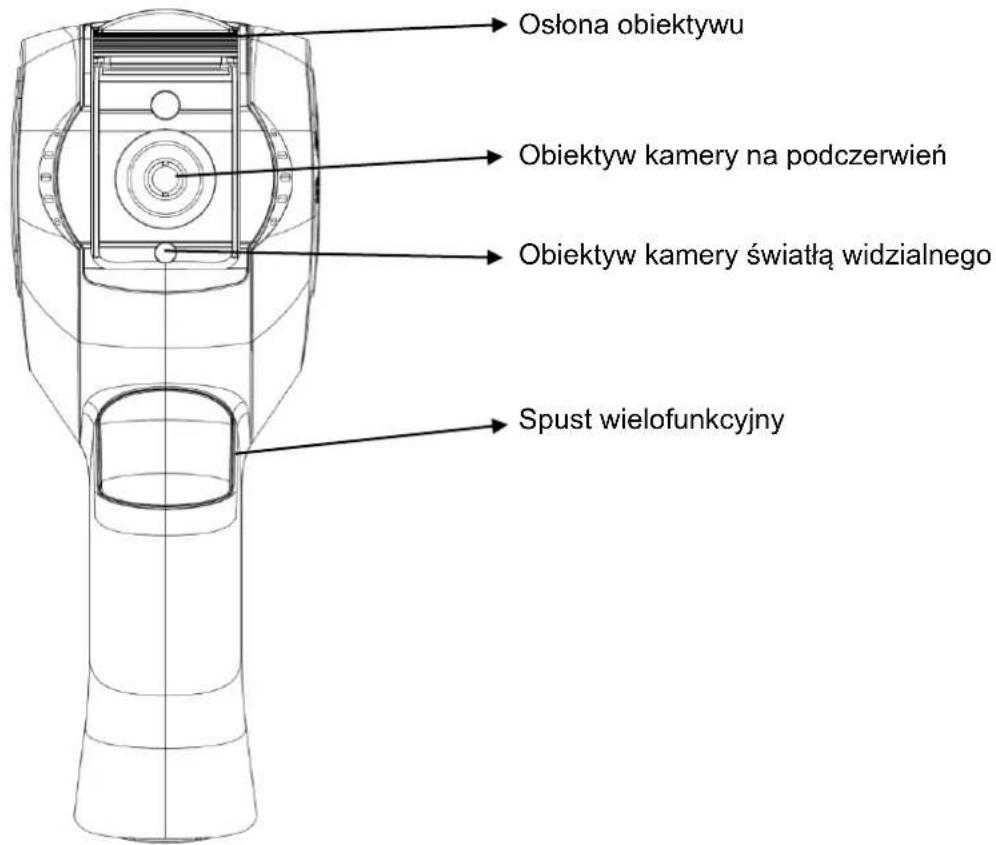

2. OPIS PANELU PRZEDNIEGO

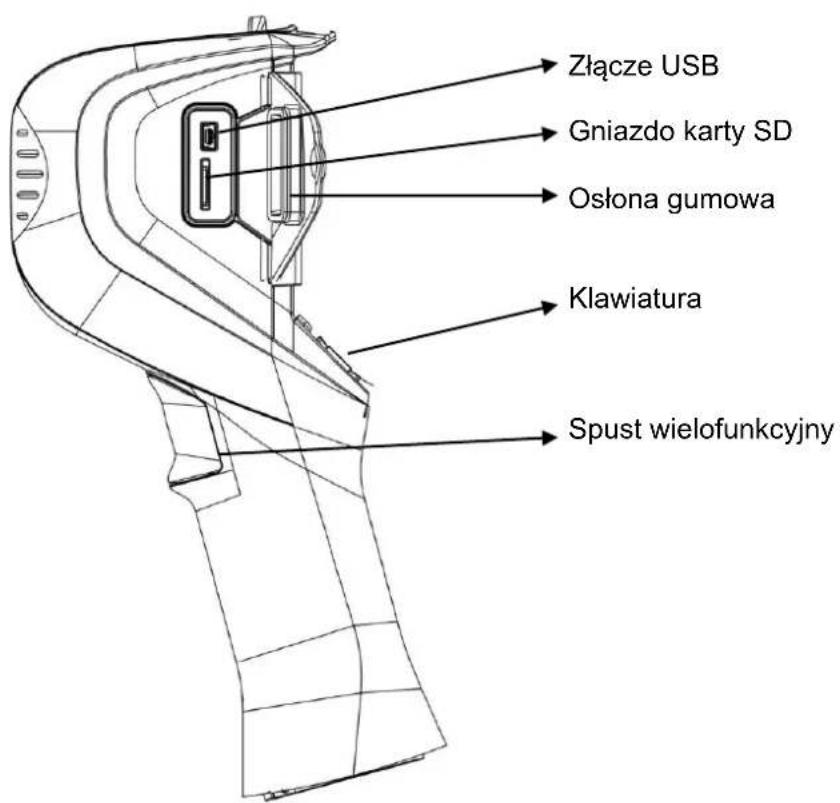

3. INTERFEJS

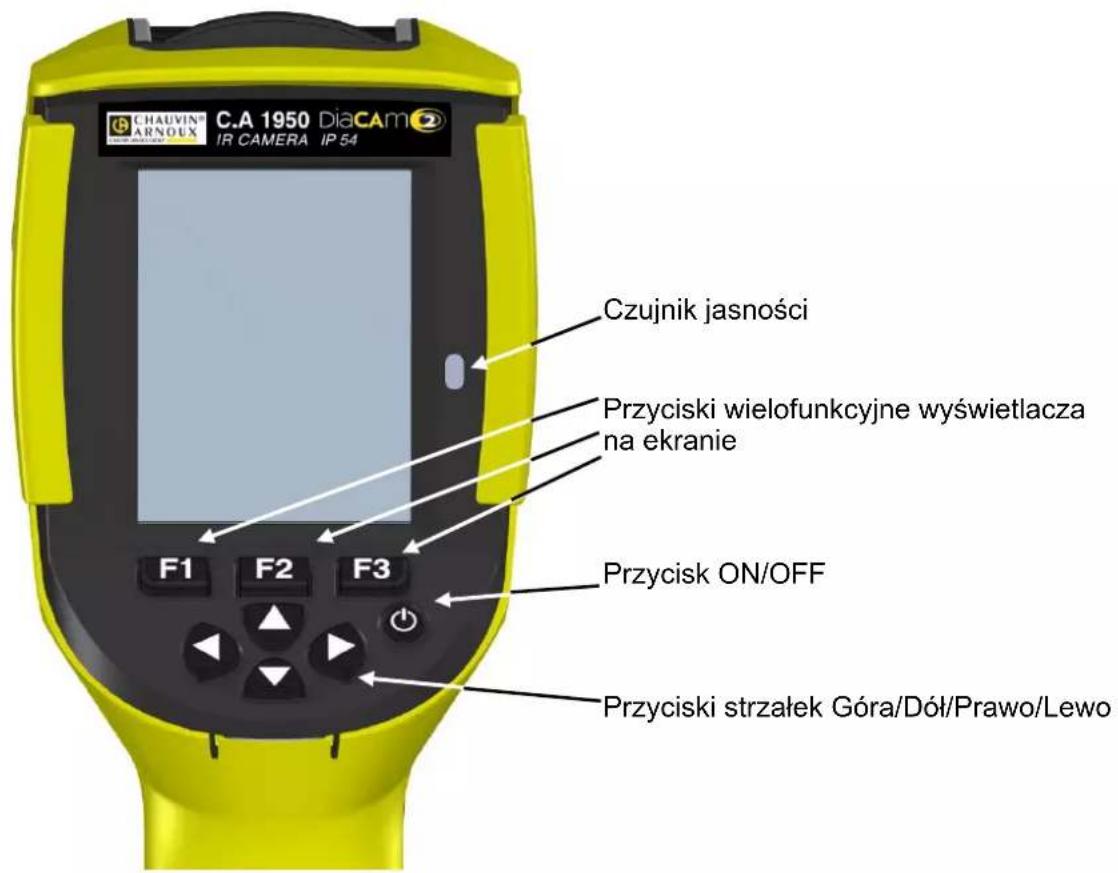

4. OPIS PRZYCISKÓW

5. POKRYWA BATERII

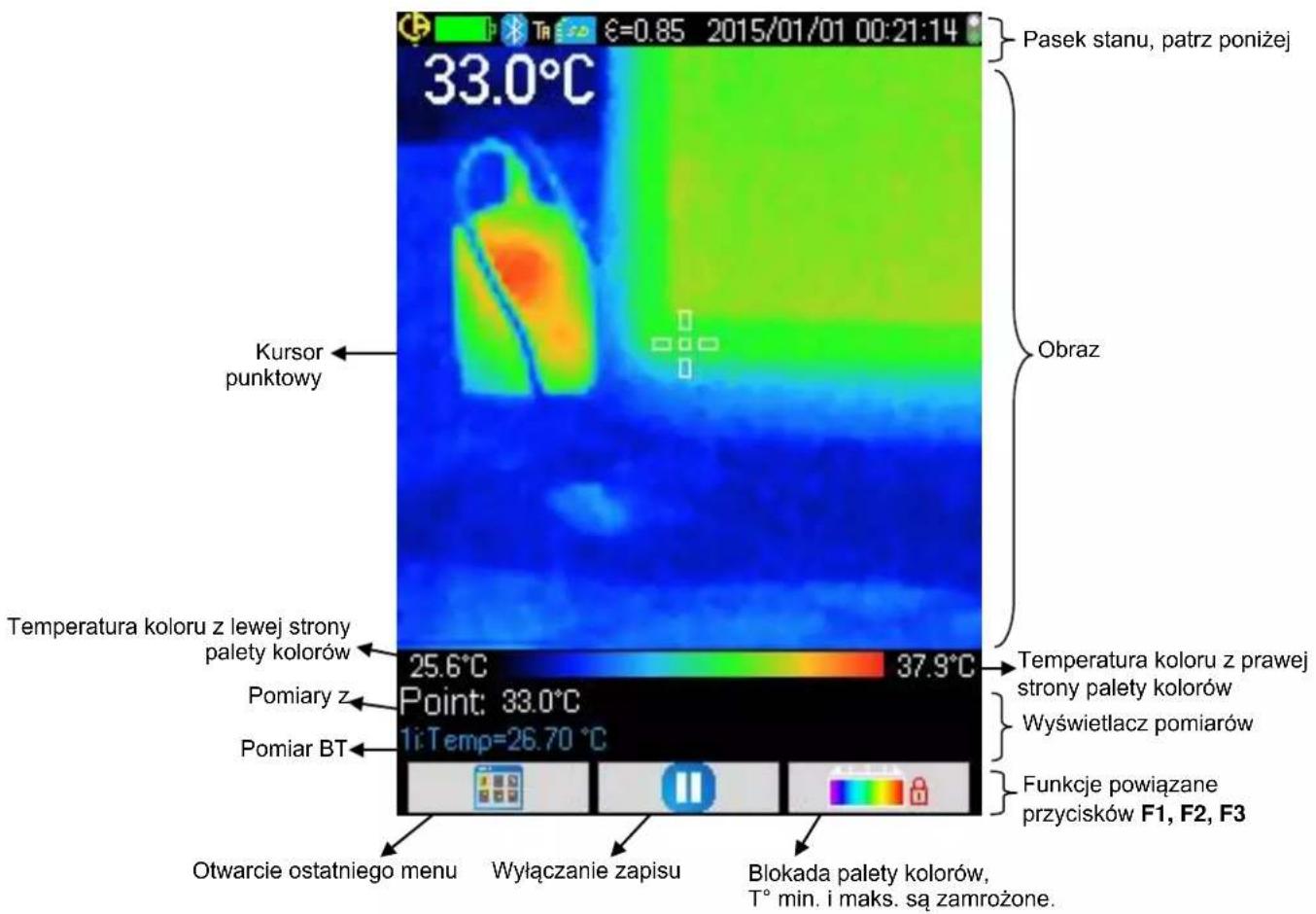

6. WYŚWIETLACZ

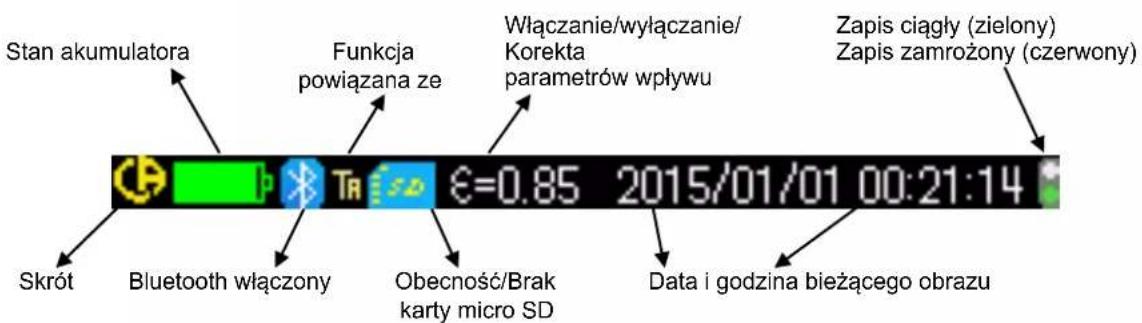

7. PASEK STANU
