KÄYTTÖOHJE C.A 1950 CHAUVIN ARNOUX
SUOMI Käynnistysohje, s. 37
NEDERLANDS Startgids, p. 41
Infrapunakamera on herkkä optinen mittauslaite. Huomioi seuraavat:
- Älä milloinkaan suuntaa aurinkoa, laserhitsausta tai mitään muuta voimakasta lämpösäteilylähdettä kohti.
- Vältä altistamista pölylle, jos objektiivi on avoinna.
- Älä kosketa objektiivia sormilla.
- Vältä iskut ja pudotukset.
Valmistaja tai jälleenmyyjä eivät ole vastuussa yllä mainittujen ohjeiden noudattamatta jättämisestä johtuvista kameran osien vahingoittumisista tai toiminnanhäiriöistä ja käyttäjä on yksin vastuussa kaikista näihin liittyvistä kuluista.
Laitteessa käytettyjen symbolien merkitys:
| CE | CE-merkintä ilmaisee pienjännitedirektiivin ja sähkömagneettinen yhteensopivuus EMC-direktiivin mukaisuuden (2006/95/EY ja 2004/108/EY). |
| Tämä tuote on Euroopan Unionin sähkö- ja elektroniikkalaiteromun jätehuollon WEEE-direktiivin (2002/96/EY) alainen. Tuotetta ei saa käsitellä kotitalousjätteenä. Käytöstä poistettuja paristoja ja akkuja ei saa käsitellä talousjätteenä. Sen sijaan ne on toimitettava asianmukaiseen kierrätyspisteeseen. | |
| Tämä tuote ja suurin osa sen perusosista voidaan kierrättää ja hyödyntää. |
1. NOPEAN KÄYNNISTYKSEN VAIHEET
- Aseta ladatut akkuparistot kameraan.
- Aseta micro-SD muistikortti paikoilleen.
- Avaa objektiivien suojaläppä.
-
Paina ON/OFF-painiketta:
-
jos ilmestyy vastaava ikkuna, syötä päivämäärä ja aika.
-
jos olet asettanut akkuja, konfiguroi akkuparistojen hallinto (katso käyttöohje §1.4.1.).
-
Suuntaa kohdetta:
-
joko IR-näytön kanssa,
-
tai näkyvän kuvan kanssa, liipaisin tai -painikkeet.
-
Lopeta kaappaus -painike.
- Tallenna nykyinen kuva, -painike.
-
Siirrä kuva PC:Ile:
-
joko USB-kaapelin avulla,
- tai micro-SD kortinlukijalla.
Katso lisätiedot CD-ROM levyllä olevasta käyttöohjeesta.

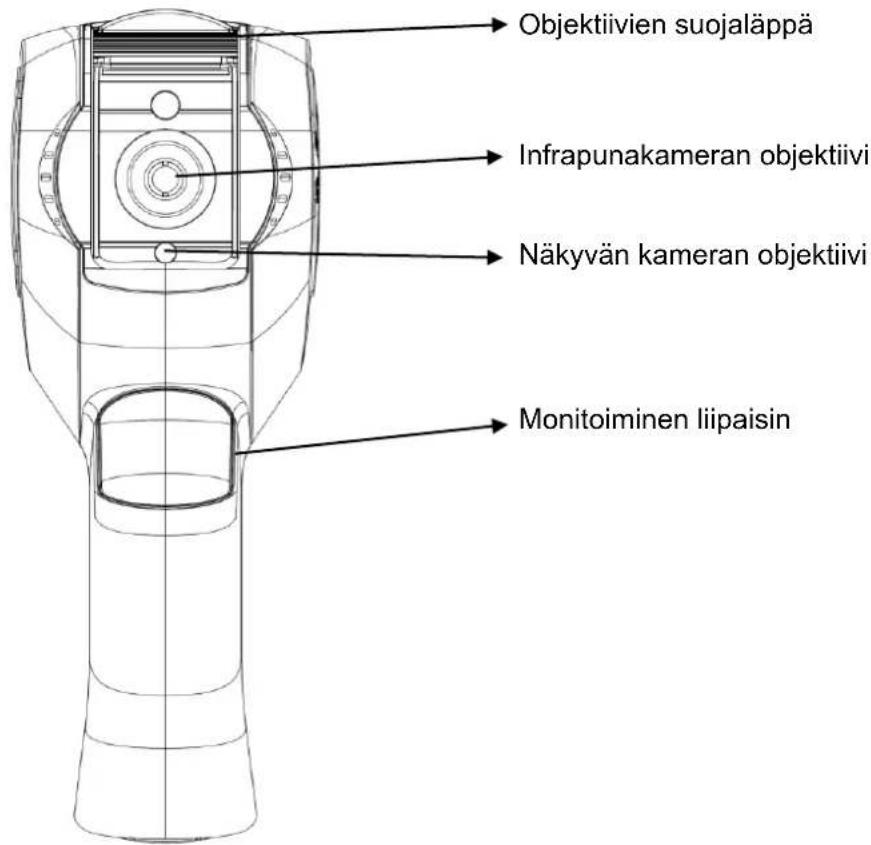

2. ETUOSAN RAKENNE


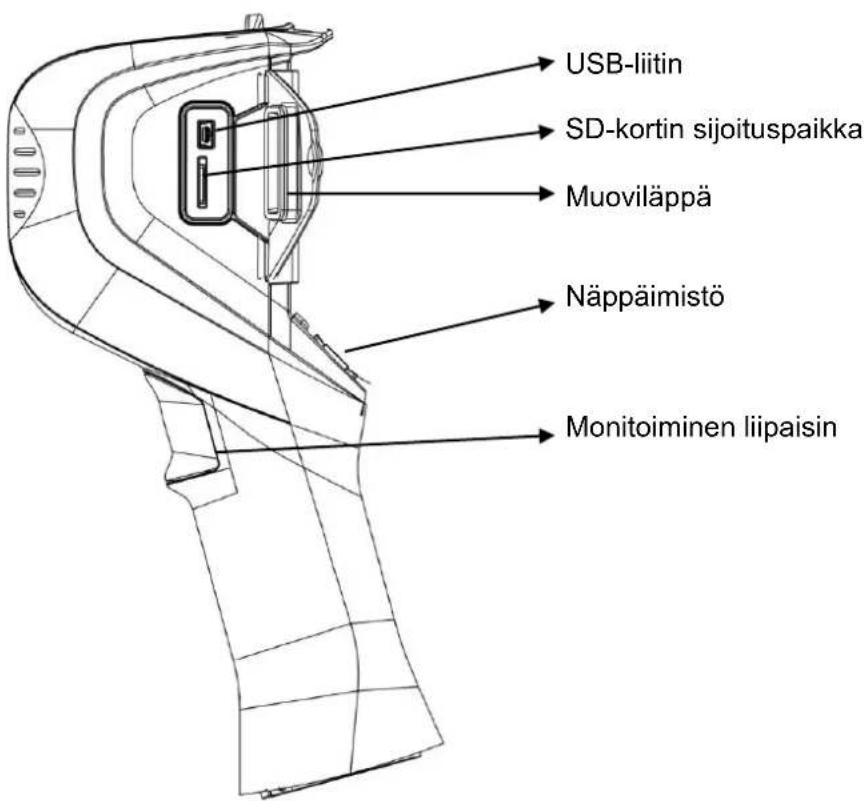

Objektiivien suojaläppä Infrapunakameran objektiivi Näkyvän kameran objektiivi Monitoiminen liipaisin3. RAJAPINTA


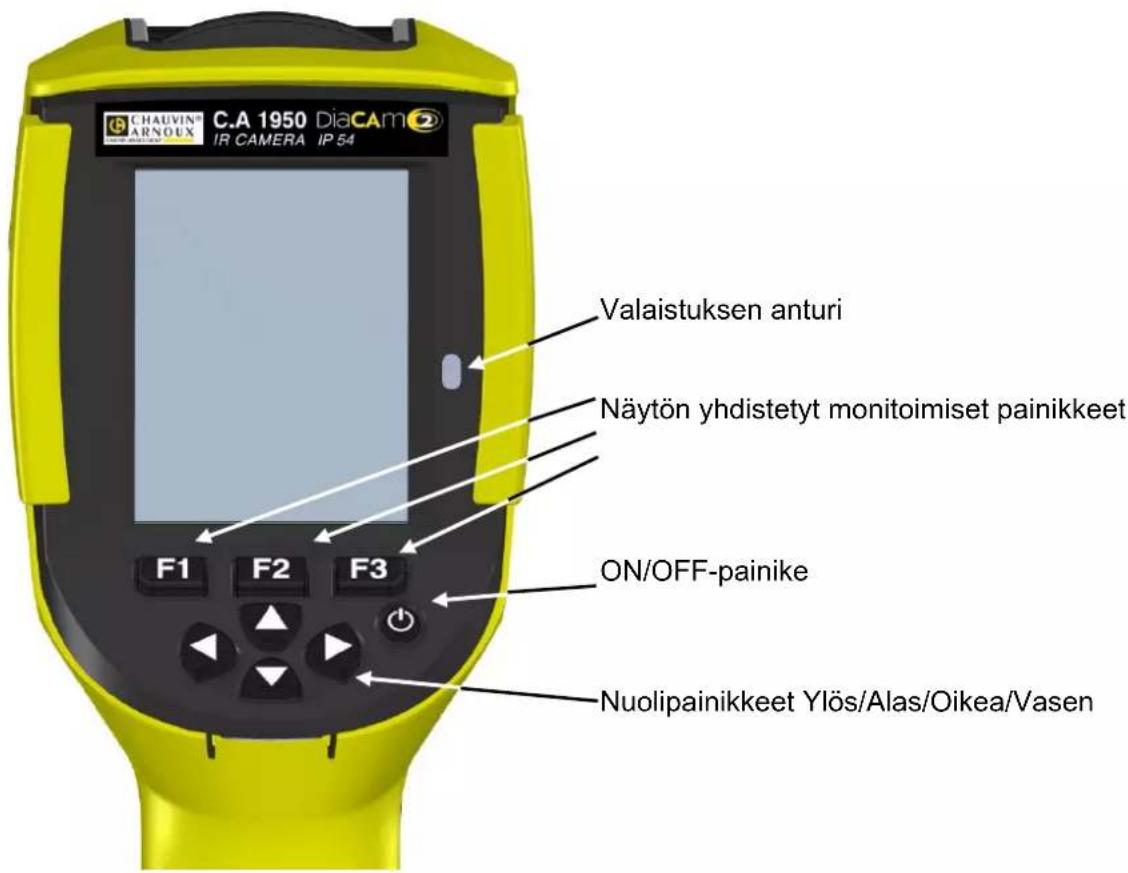

USB-liitin SD-kortin sijoituspaikka Muoviläppä Näppäimistö Monitoiminen liipaisin4. PAINIKKEIDEN KUVAUS


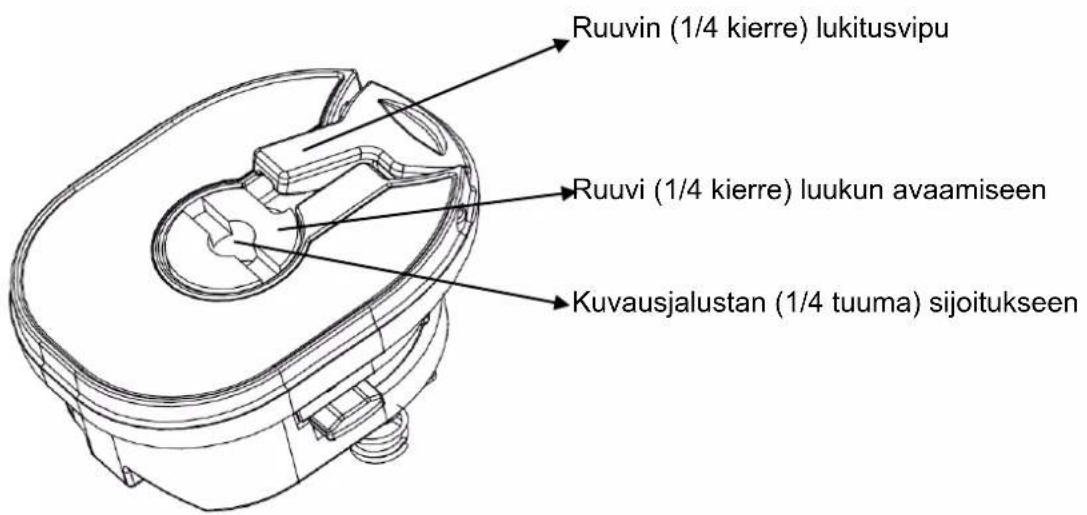

CHAUVIN® ARNOUX C.A 1950 DiaCam® IR CAMERA IP 54 Valaistuksen anturi Näytön yhdistetyt monitoimiset painikkeet ON/OFF-painike Nuolipainikkeet Ylös/Alas/Oikea/Vasen5. PARISTOLUUKUN RAKENNE


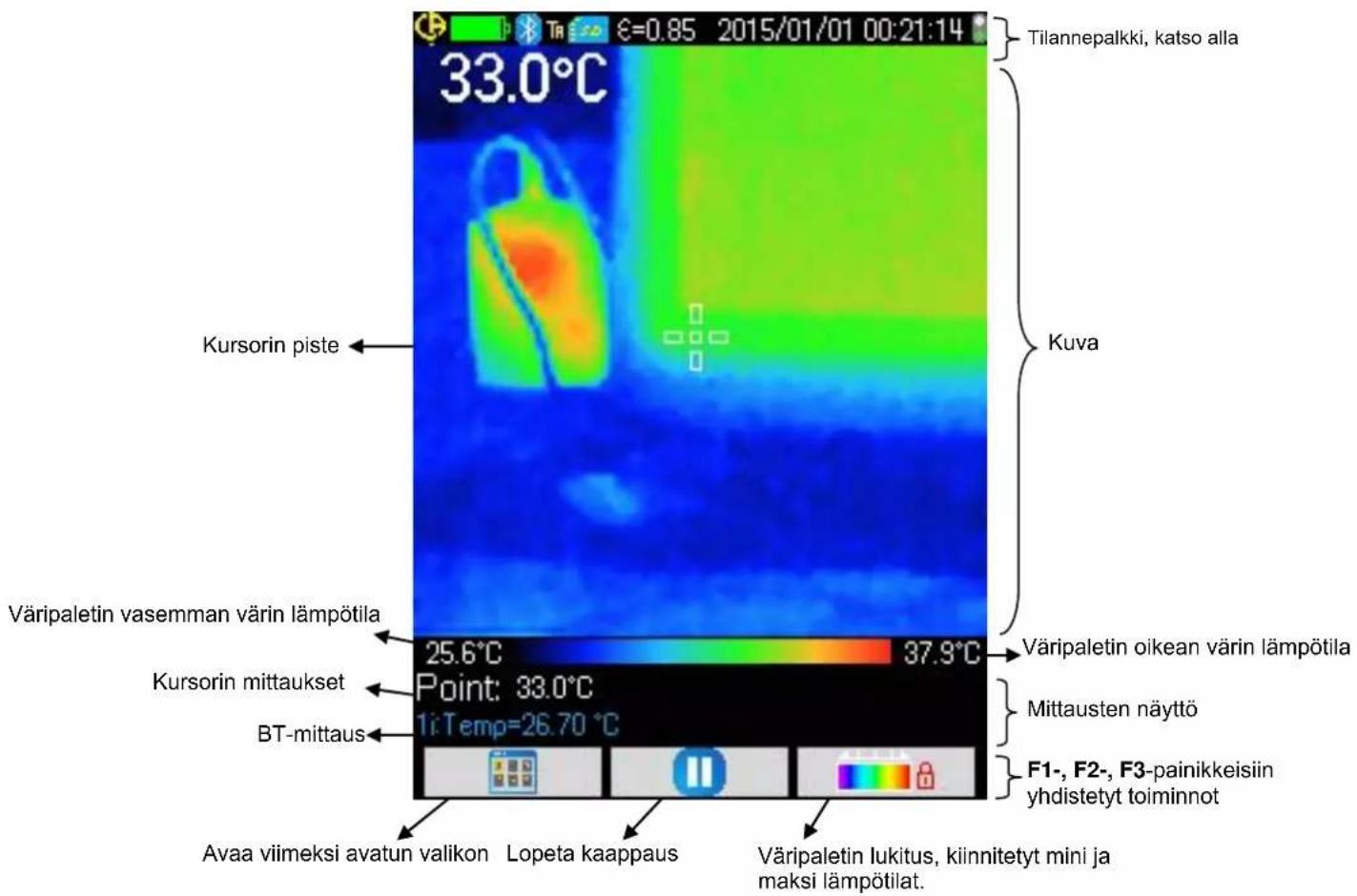

Ruuvin (1/4 kierre) lukitusvipu Ruuvi (1/4 kierre) luukun avaamiseen Kuvausjalustan (1/4 tuuma) sijoitukseen6. NÄYTTÖ


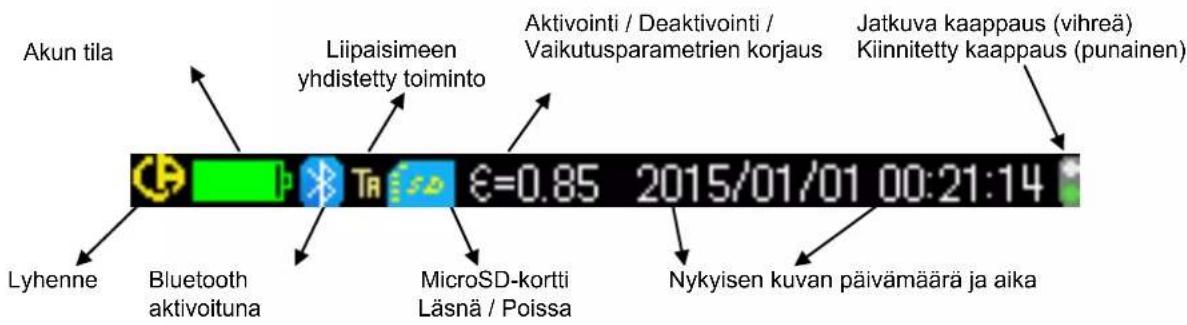

33.0°C Tilannepalkki, katso alla Kursorin piste Kuva Väripaletin vasemman värin lämpötila 25.6°C 37.9°C Point: 33.0°C 1i Temp=26.70 °C Mittausten näyttö F1-, F2-, F3-painikkeisiin yhdistetyt toiminnot Kursorin mittaukset BT-mittaus Avaa viimeksi avatun valikon Lopeta kaappaus Väripaletin lukitus, kiinnitetyt mini ja maksi lämpötilat.7. TILANNEPALKKI
