NÁVOD K OBSLUZE C.A 1950 CHAUVIN ARNOUX

ČEŠTINA Návod k uvedení do provozu, p. 33

Infračervená kamera je citlivé optické měřicí zařízení, dbejte na dodržování následujících pokynů:

  1. Nikdy se nedívejte na slunce, laserové svařování ani na jakýkoli jiný zdroj silného tepelného záření.
  2. Vyhněte se působení prachu při otevřeném objektivu.
  3. Nedotýkejte se objektivu prsty.
  4. Vyhněte se nárazům a pádům.

Dojde-li k poškození součástí kamery nebo problému v důsledku nedodržení výše uvedených pokynů, výrobce ani prodejce nenese žádnou odpovědnost a všechny náklady nese uživatel.

Význam symbolů používaných na přístroji:

CESymbol CE označuje shodu se směrnicemi EU o nízkonapěťových zařízeních a elektromagnetické kompatibilitě (2006/95/CE a 2004/108/CE).
CHAUVIN ARNOUX C.A 1950 - 1V rámci Evropské unie tento produkt podléhá povinnosti třídění odpadu pro recyklaci elektrického a elektronického zařízení podle směrnice WEEE 2002/96/EC: Toto zařízení nelze likvidovat jako směsný odpad z domácnosti. Použité baterie a akumulátory nelze likvidovat jako směsný odpad z domácnosti. Předejte je na příslušné místo odběru recyklovaného odpadu.
CHAUVIN ARNOUX C.A 1950 - 2Konstrukce výrobku umožňuje recyklaci a opakované využití většiny součástí

1. FÁZE RYCHLÉHO UVEDENÍ DO PROVOZU

  1. Vložte nabité baterie do kamery.
  2. Vložte paměťovou kartu typu micro SD do příslušného otvoru.
  3. Otevřete ochranný kryt objektivů.

  4. Stiskněte tlačítko ON/OFF.

  5. zobrazí-li se příslušné okno, zadejte datum a čas.

  6. pokud jste vložili akumulátory, nastavte správce baterií (viz návod k obsluze, bod 1.4.1.).

  7. Zaměření cílového objektu:

  8. pomocí IR zobrazení,

  9. pomocí viditelného obrazu, spouště nebo tlačítek

  10. Zastavte snímání tlačítkem

CHAUVIN ARNOUX C.A 1950 - FÁZE RYCHLÉHO UVEDENÍ DO PROVOZU - 1

  1. Uložte aktuální snímek tlačítkem

CHAUVIN ARNOUX C.A 1950 - FÁZE RYCHLÉHO UVEDENÍ DO PROVOZU - 2

  1. Přenos snímku do PC:

  2. pomocí kabelu USB,

  3. pomocí čtečky karet micro SD.

Další informace naleznete v návodu k obsluze na disku CD-ROM.

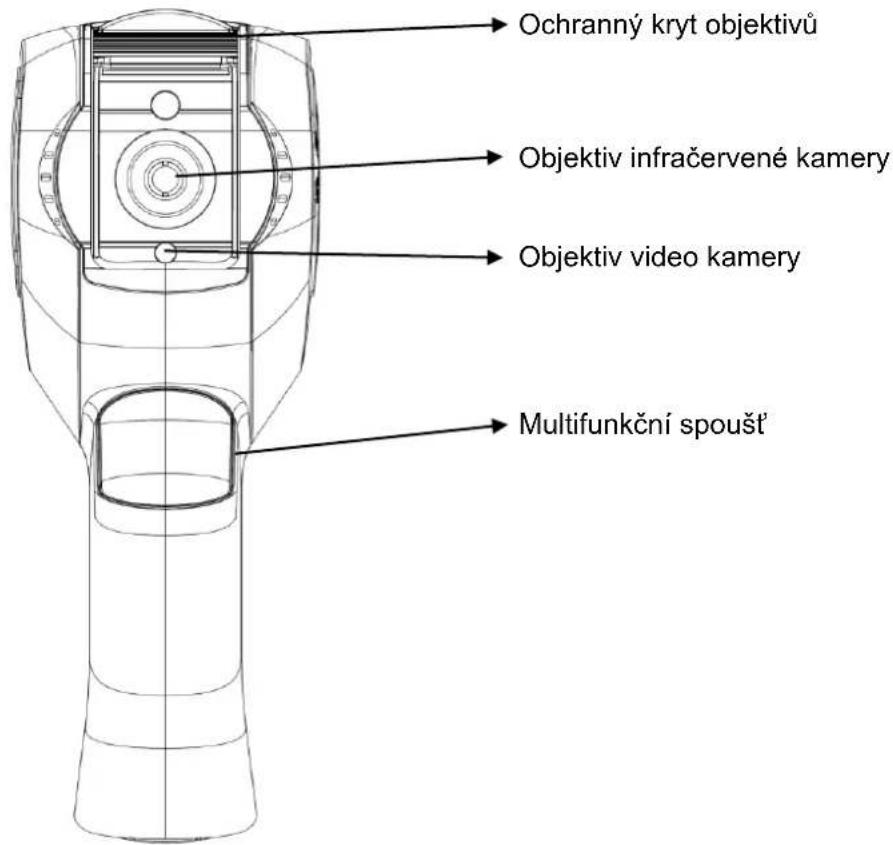

2. KONSTRUKCE PŘEDNÍ ČÁSTI

CHAUVIN ARNOUX C.A 1950 - KONSTRUKCE PŘEDNÍ ČÁSTI - 1

text_image Ochranný kryt objektivů Objektiv infračervené kamery Objektiv video kamery Multifunkční spoušť

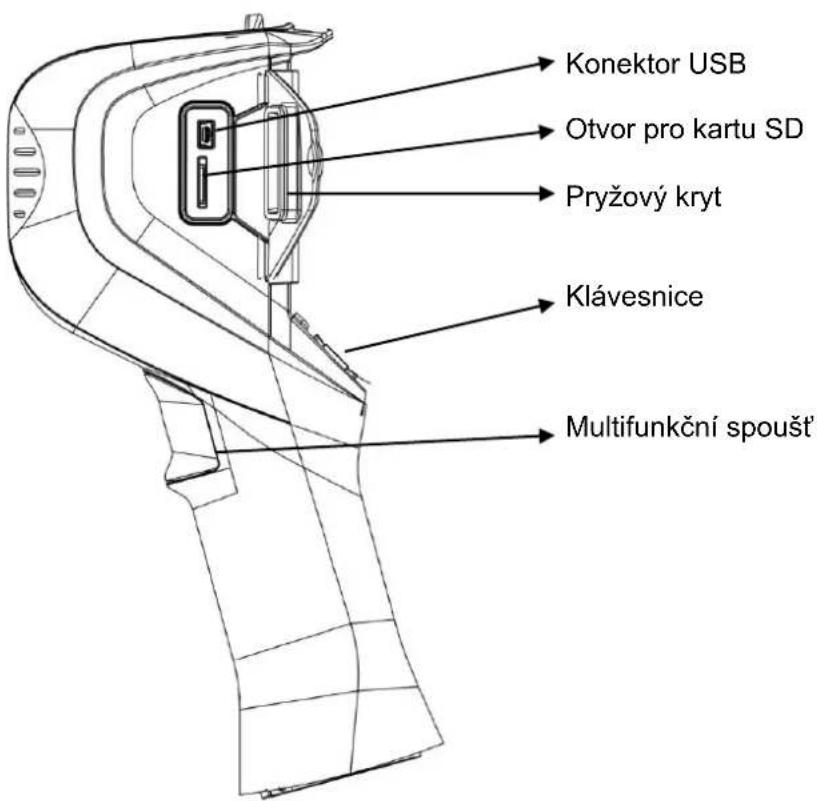

3. ROZHRANÍ

CHAUVIN ARNOUX C.A 1950 - ROZHRANÍ - 1

text_image Konektor USB Otvor pro kartu SD Pryžový kryt Klávesnice Multifunkční spoušť

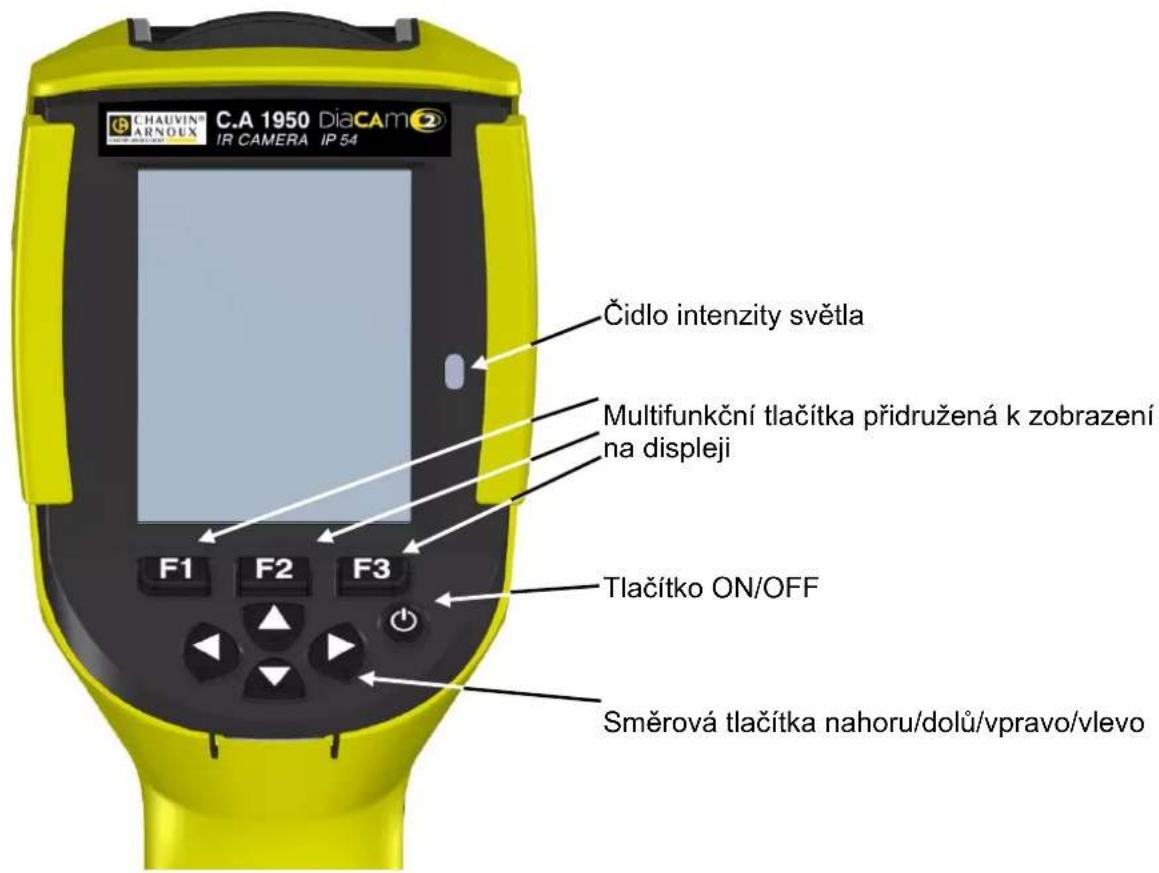

4. POPIS TLAČÍTEK

CHAUVIN ARNOUX C.A 1950 - POPIS TLAČÍTEK - 1

text_image CHAUVIN® ARNOUX C.A 1950 DiaCAM® IR CAMERA IP 54 Čidlo intenzity světla Multifunkční tlačítka přidružená k zobrazení na displeji F1 F2 F3 Tlačítko ON/OFF Směrová tlačítka nahoru/dolů/vpravo/vlevo

5. KONSTRUKCE KRYTU BATERIE

CHAUVIN ARNOUX C.A 1950 - KONSTRUKCE KRYTU BATERIE - 1

text_image Páčka pro zajištění šroubu Otočení šroubu o ¼ otáčky pro otevření krytu Otvor pro fotografický stativ velikosti ¼ palce

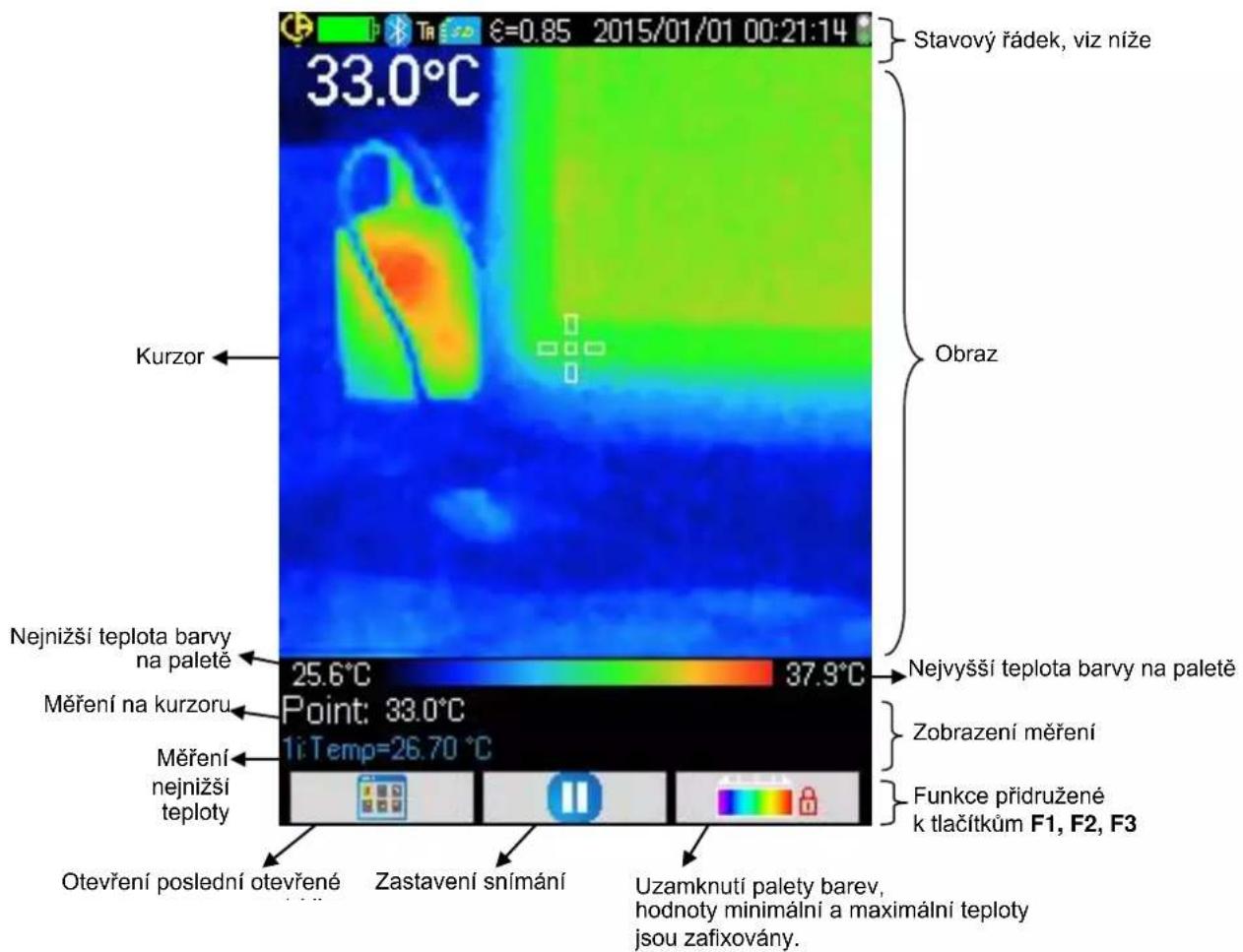

6. ZOBRAZENÍ

CHAUVIN ARNOUX C.A 1950 - ZOBRAZENÍ - 1

text_image Stavový řádek, viz níže 33.0°C Kurzor Obraz Nejnižší teplota barvy na paleté 25.6°C 37.9°C Point: 33.0°C 1i Temp=26.70 °C Nejvyšší teplota barvy na paletě Měření na kurzoru Měření nejnižší teploty Otevření poslední otevřené Zastavení snímání Uzamknutí palety barev, hodnoty minimální a maximální teploty jsou zafixovány. Zobrazení měření Funkce přidružené k tlačítkům F1, F2, F3

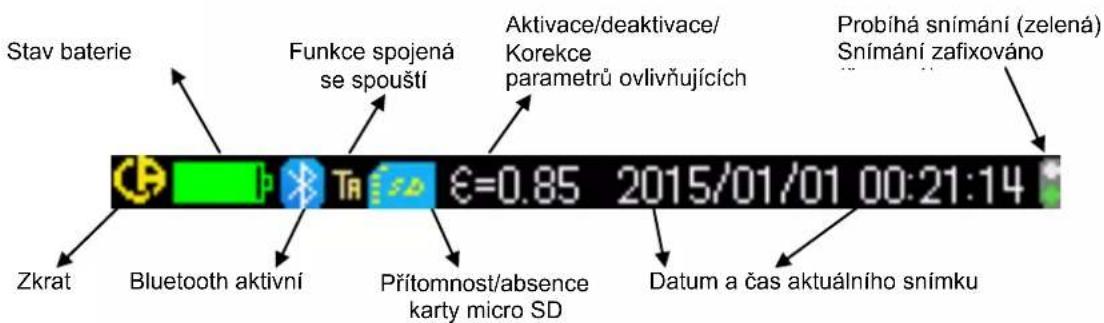

7. STAVOVÝ ŘÁDEK

CHAUVIN ARNOUX C.A 1950 - STAVOVÝ ŘÁDEK - 1

text_image Stav baterie Funkce spojená se spouští Aktivace/deaktivace/Korekce parametrů ovlivňujících Probíhá snímání (zelená) Snímání zafixováno Zkrat Bluetooth aktivní Přítomnost/absence karty micro SD Datum a čas aktuálního snímku

CHAUVIN ARNOUX C.A 1950 - STAVOVÝ ŘÁDEK - 2

HUOMIO

CHAUVIN ARNOUX C.A 1950 - HUOMIO - 1
