MANUAL DE UTILIZADOR C.A 1950 CHAUVIN ARNOUX

A câmara infravermelha é um instrumento de medição ótica sensível. Cumpra as seguintes recomendações:

1. Nunca apontar para o sol, para uma solda a laser ou para qualquer outra fonte de forte radiação térmica.

2. Evitar a exposição à poeira e manter a objetiva tampada quando o aparelho não estiver em utilização.

3. Não tocar a objetiva com os dedos.

4. Evitar choques e quedas.

O fabricante e o distribuidor exoneram-se de qualquer responsabilidade em caso de avaria ou disfunção de elementos da câmara emergente da inobservância das instruções acima. Nessas circunstâncias, todas as eventuais despesas serão inteiramente a cargo do operador.

Significado dos símbolos utilizados no instrumento:

CE	A marcação CE indica a conformidade com as diretivas europeias de "Baixa Tensão" (2006/95/CE) e "Compatibilidade Eletromagnética" (2004/108/CE).
	Na União Europeia, este produto é objeto de recolha seletiva dos resíduos para reciclagem dos materiais elétricos e eletrónicos em conformidade com a Diretiva DEEE 2002/96/EC: este material não deve ser tratado como resíduo doméstico. As pilhas e acumuladores usados não devem ser tratados como resíduos domésticos. Proteja o ambiente e descarte-os no ponto de recolha apropriado para a reciclagem.
	A conceção deste produto permitirá submeter a maioria dos seus constituintes a um processo de reciclagem e valorização.

1. ETAPAS DE INÍCIO RÁPIDO

1. Inserir pilhas carregadas na câmara.
2. Inserir o cartão de memória micro SD no seu alojamento.
3. Abrir a tampa de proteção das objetivas.
4. Premir a tecla ON/OFF:
5. Se a janela correspondente aparecer, inserir a data e a hora.

6. Se acabou de inserir acumuladores, configure o gestor de baterias (ver manual de operação, §1.4.1.).

7. Apontar para o alvo:

- Através da imagem infravermelha;

- Ou através da imagem visual, do gatilho ou das teclas

1. Interromper a aquisição: prema a tecla

2. Guardar a imagem ativa: prema a tecla

3. Transferir a imagem para o PC:

4. Com o cabo USB;

5. Ou com um leitor de cartão micro SD.

Para mais informações, consulte o manual de operação fornecido no CD-ROM.

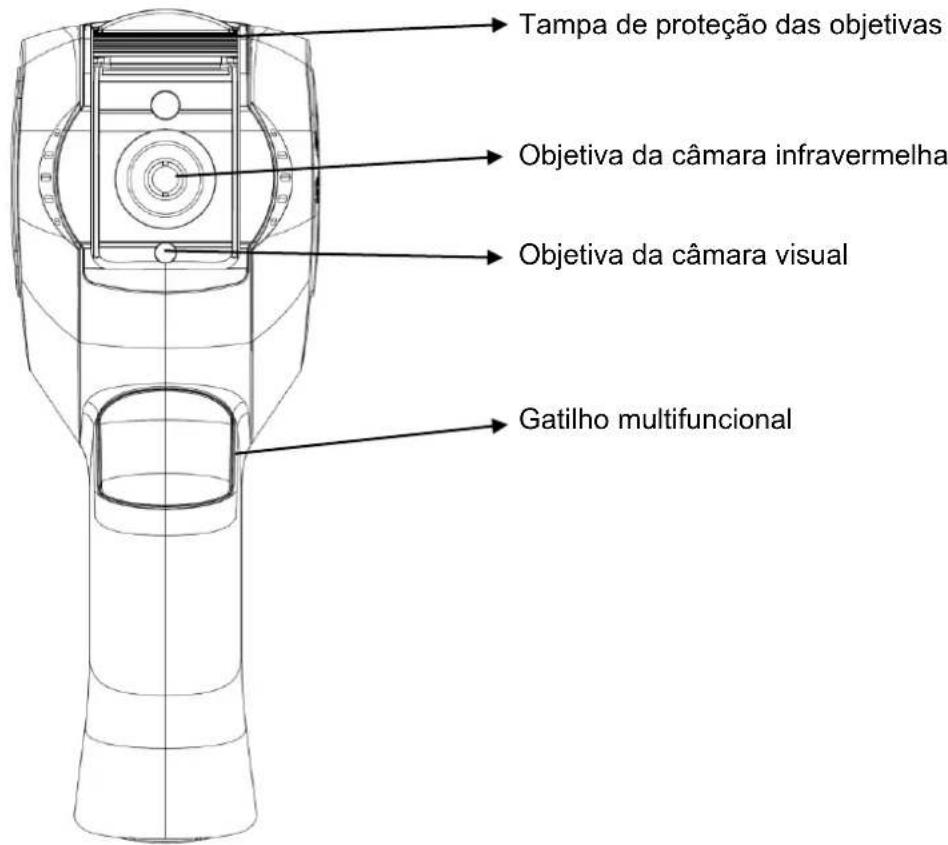

2. ESTRUTURA DA FACHADA

Tampa de proteção das objetivas Objetiva da câmara infravermelha Objetiva da câmara visual Gatilho multifuncional

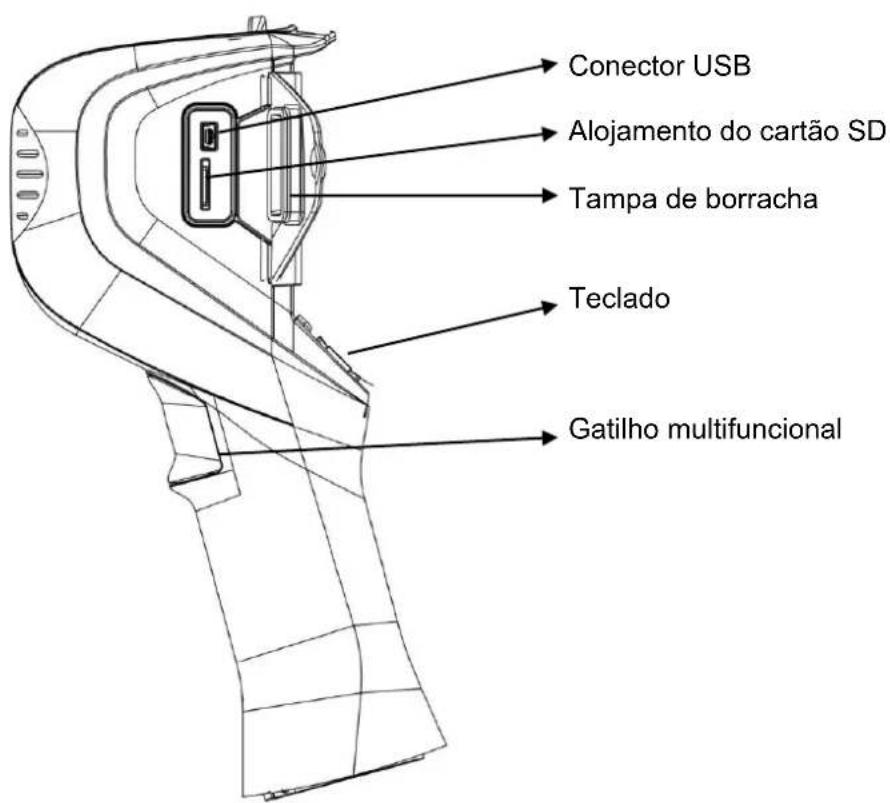

3. INTERFACE

Conector USB Alojamento do cartão SD Tampa de borracha Teclado Gatilho multifuncional

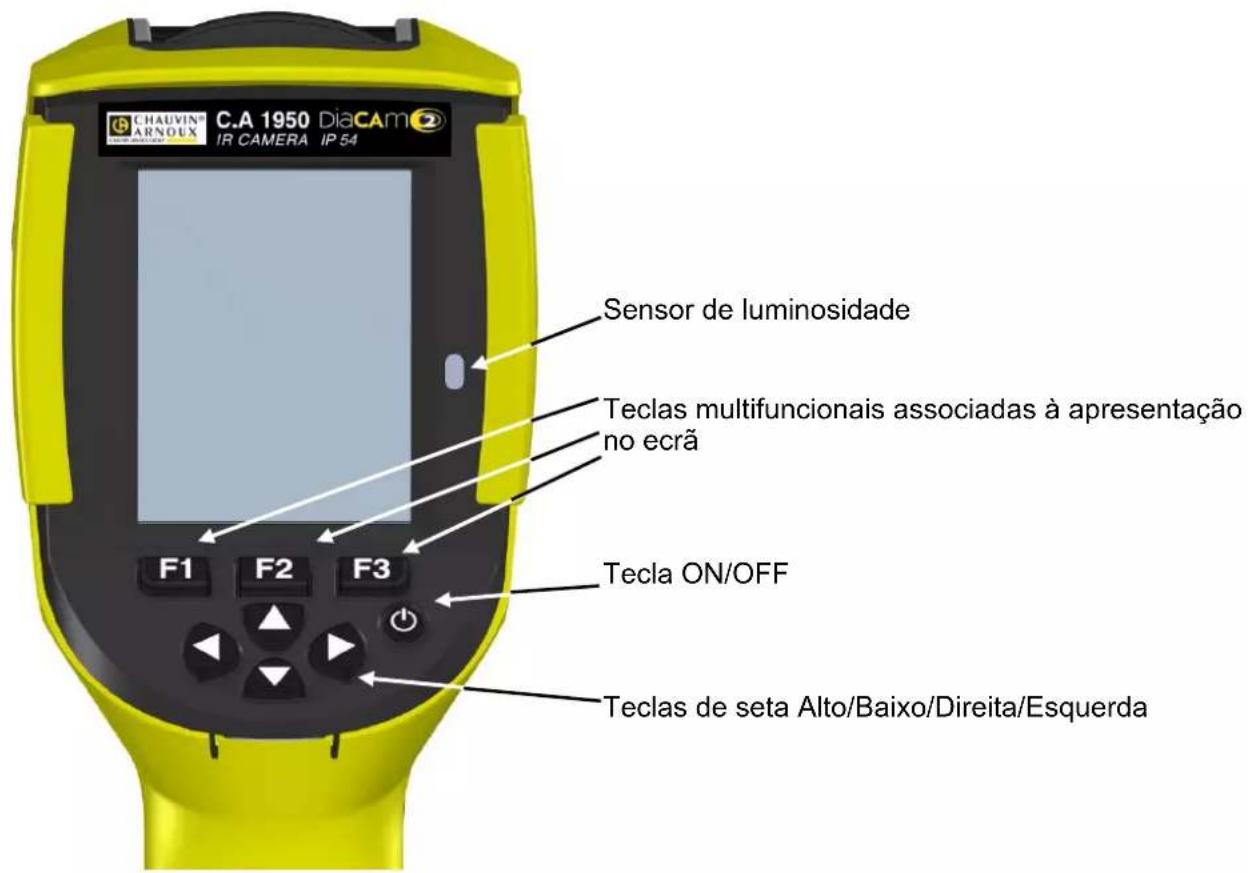

4. DESCRIÇÃO DAS TECLAS

CHAUVIN® ARNOUX C.A 1950 DiaCAM IR CAMERA IP 54 Sensor de luminosidade Teclas multifuncionais associadas à apresentação no ecrã F1 F2 F3 Tecla ON/OFF Teclas de seta Alto/Baixo/Direita/Esquerda

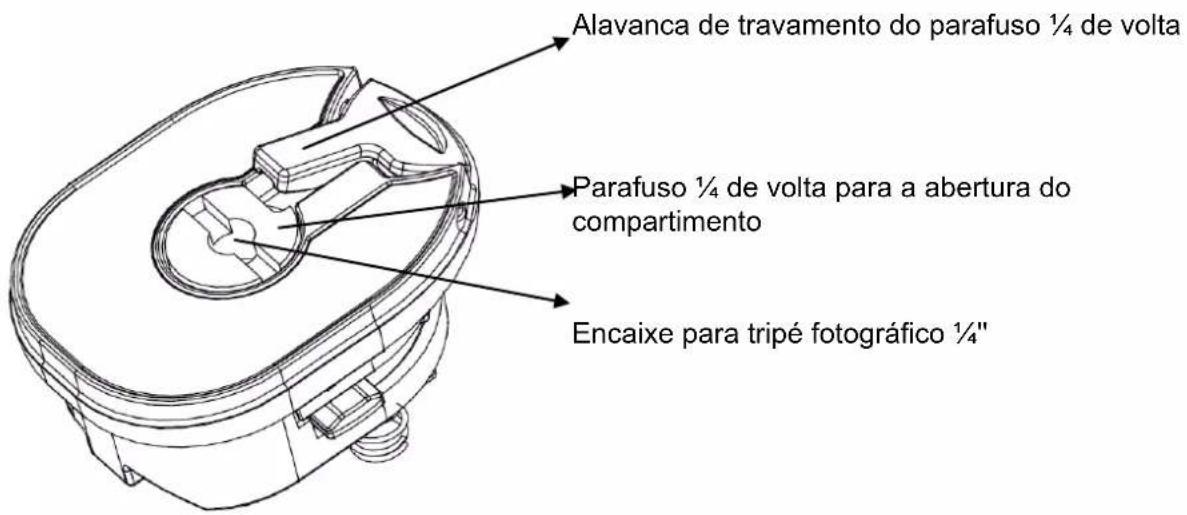

5. ESTRUTURA DO COMPARTIMENTO DAS PILHAS

Alavanca de travamento do parafuso ¼ de volta Parafuso ¼ de volta para a abertura do compartimento Encaixe para tripé fotográfico ¼"

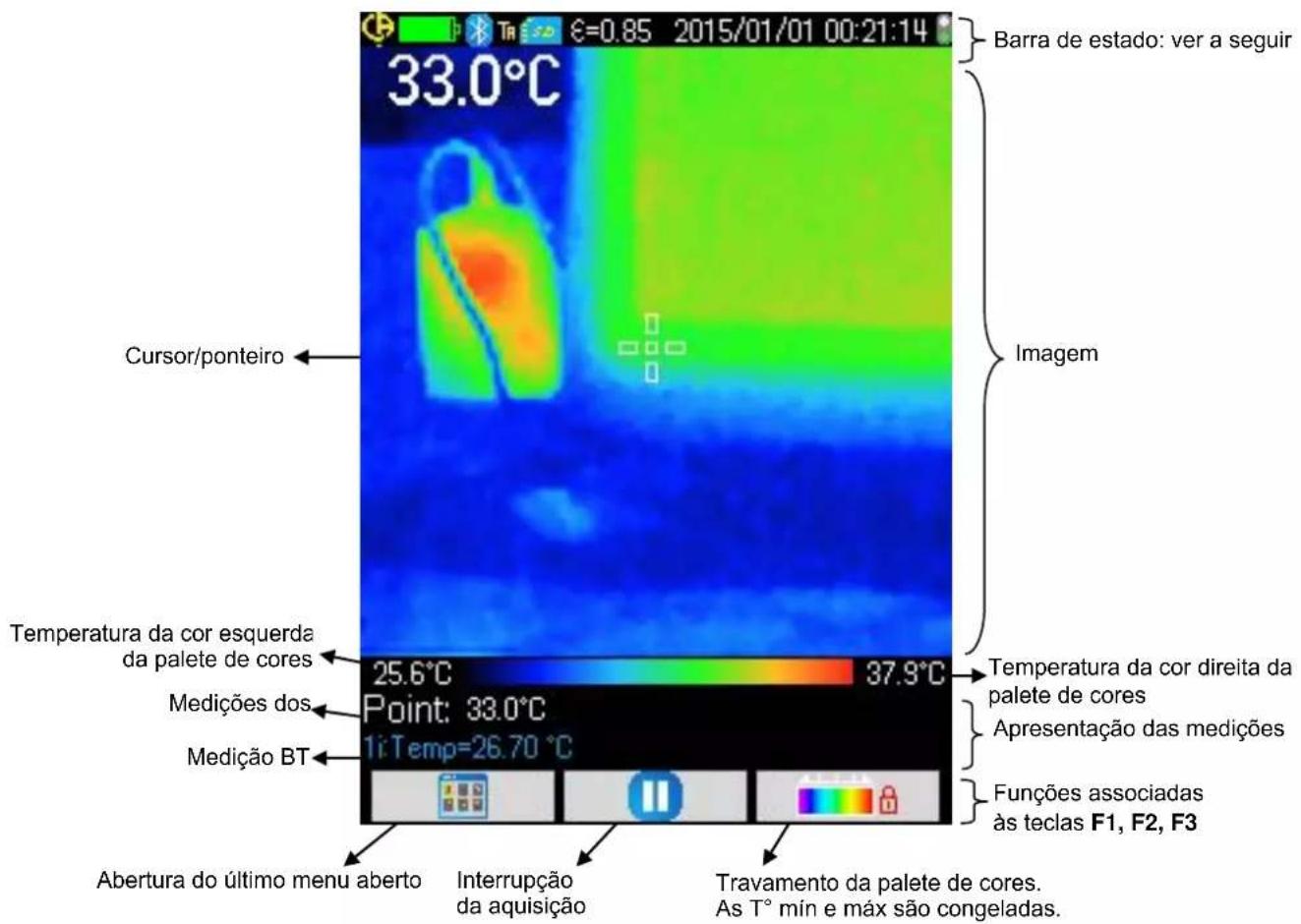

6. APRESENTAÇÃO

33.0°C Cursor/ponteiro Imagem Temperatura da cor esquerda da palete de cores 25.6°C 37.9°C Point: 38.0°C 1i Temp=26.70 °C Tempura da cor direita da palette de cores Apresentação das medições Medições dos Medição BT Funções associadas às teclas F1, F2, F3 Abertura do último menu aberto Interrupção da aquisição Travamento da palete de cores. As T° mín e máx são congeladas.

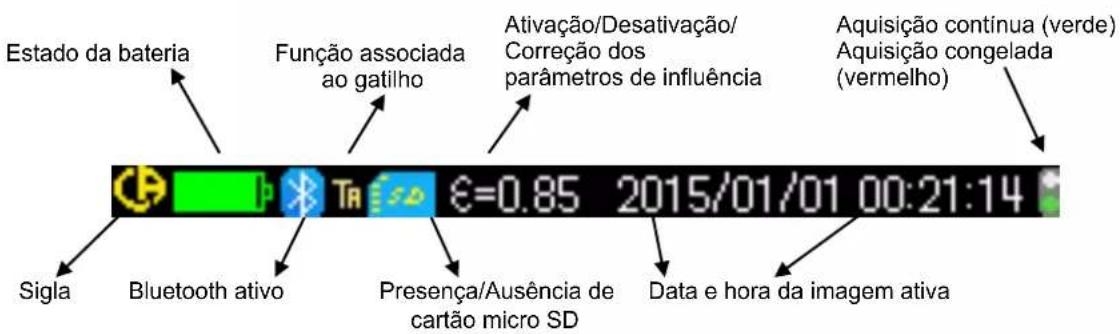

7. BARRA DE ESTADO

Estado da bateria Função associada ao gatilho Ativação/Desativação/ Correção dos parâmetros de influência Aquisição contínua (verde) Aquisição congelada (vermelho) Sigla Bluetooth ativo Presença/Ausência de cartão micro SD 2015/01/01 00:21:14
