MANUAL DE UTILIZARE C.A 1950 CHAUVIN ARNOUX

ROMÂNĂ Ghid de inițiere, p. 49

CHAUVIN ARNOUX C.A 1950 - 1

ATTENTION

CHAUVIN ARNOUX C.A 1950 - ATTENTION - 1

Camera cu infraroşii este un echipament optic de măsurat sensibil; atenție la următoarele:

  1. Niciodată nu vizați soarele, o sudură cu laser sau orice altă sursă de radiatie termică puternică.
  2. Evitați expunerea la praf, cu obiectivul deschis.
  3. Nu atingeti obiectivul cu degetele.
  4. Evitați şocurile și căderea.

Dacă unele elemente ale camerei sunt deteriorate sau prezintă probleme ca urmare a nerespectării recomandărilor enumerate mai sus, atât constructorul, cât și distribuitorul nu vor răspunde în niciun caz, iar toate cheltuielile aferente vor fi suportate în totalitate de către operator.

Semnificatia simbolurilor utilizate pe aparat:

CEMarcajul CE arată conformitatea cu directivele europene privind „Tensiunea joasă“ și „Compatibilitatea electromagnetică“ (2006/95/CE și 2004/108/CE).
CHAUVIN ARNOUX C.A 1950 - ATTENTION - 2În Uniunea Europeană, acest produs face obiectul unei trieri selective a deșeurilor, în vederea reciclării aparatelor electrice și electronice, conform Directivei DEEE 2002/96/CE: acest echipament nu trebuie tratat ca deșeu menajer. Bateriile și accumulatorii uzați nu trebuie tratați ca deșeuri menajere. Duceți-le la punctul de colectare corespunzător, în vederea reciclării.
CHAUVIN ARNOUX C.A 1950 - ATTENTION - 3Conceptția acestui produs va permite un proces de reciclare și de valorificare a majorității constituentilor săi.

1. ETAPE DE PORNIRE RAPIDĂ

  1. Introduceți în cameră bateriile încărcate.
  2. Introduceți cardul de memorie micro SD în locașul său.
  3. Deschideti capacul de protectie al obiectivului.

  4. Apăsați pe tasta PORNIT/OPRIT:

  5. dacă apare fereastra corespunzătoare, introduceți data și ora.

  6. dacă introduceți acumulatori, configurați gestionarea bateriilor (vezi instrucțiunile de funcționare §1.4.1.).

  7. Vizați ținta:

- fie cu afișajul IR,

- fie cu imaginea spectrului vizibil, trăgaciul sau tastele

CHAUVIN ARNOUX C.A 1950 - ETAPE DE PORNIRE RAPIDĂ - 1

  1. Opriți achiziția, tasta
  2. Salvați imaginea curentă, tasta

  3. Transferati imaginea pe PC:

  4. fie cu ajutorul cablului USB,

  5. fie cu un cititor de card micro SD.

Pentru mai multe informații, consultați instrucțiunile de utilizare furnizate pe CD-ROM.

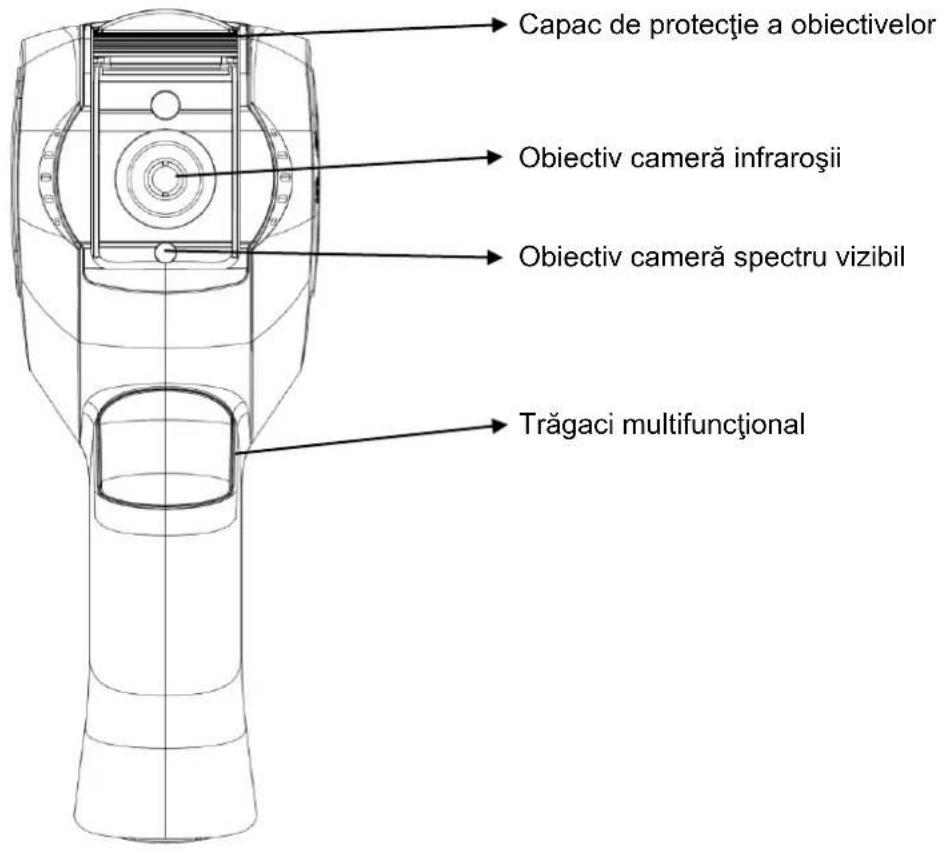

2. STRUCTURA FETEI ANTERIOARE

CHAUVIN ARNOUX C.A 1950 - STRUCTURA FETEI ANTERIOARE - 1

text_image Capac de protecție a obiectivelor Obiectiv cameră infraroșii Obiectiv cameră spectru vizibil Trăgaci multifuncțional

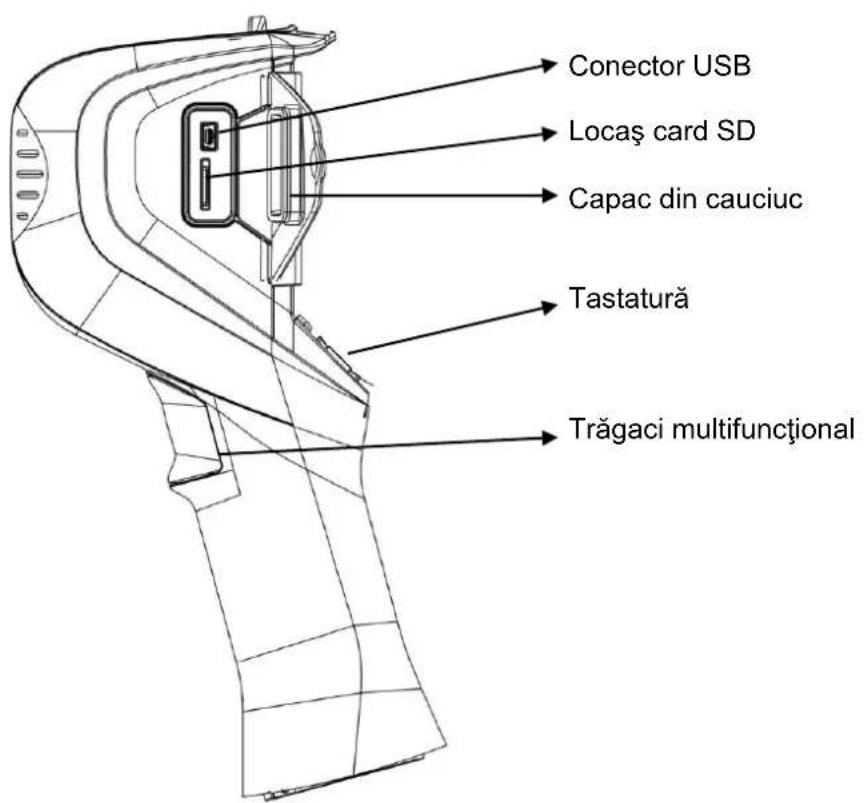

3. INTERFATĂ

CHAUVIN ARNOUX C.A 1950 - INTERFATĂ - 1

text_image Conector USB Locaș card SD Capac din cauciuc Tastatură Trăgaci multifuncțional

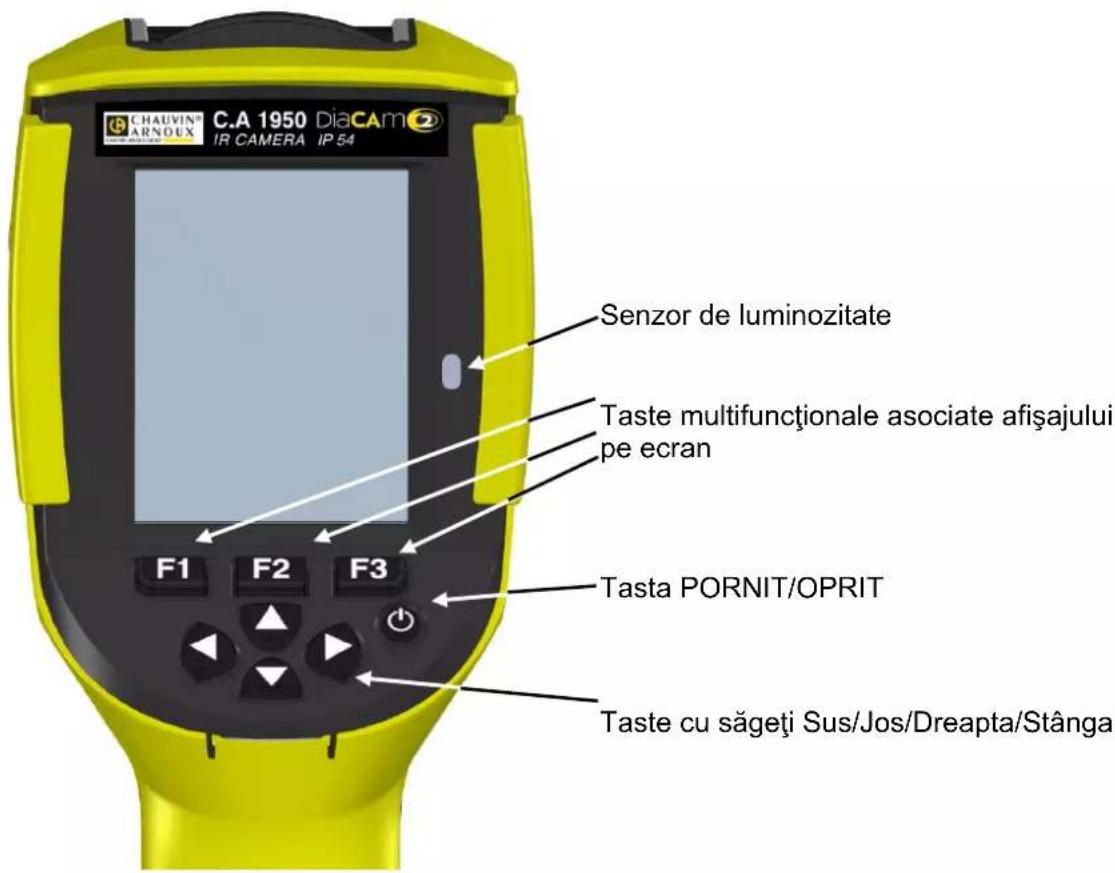

4. DESCRIEREA TASTELOR

CHAUVIN ARNOUX C.A 1950 - DESCRIEREA TASTELOR - 1

text_image CHAUVIN ARNOUX C.A 1950 DiaCam IR CAMERA IP 54 Senzor de luminozitate Taste multifuncționale asociate afișajului pe ecran F1 F2 F3 Tasta PORNIT/OPRIT Taste cu săgeți Sus/Jos/Dreapta/Stânga

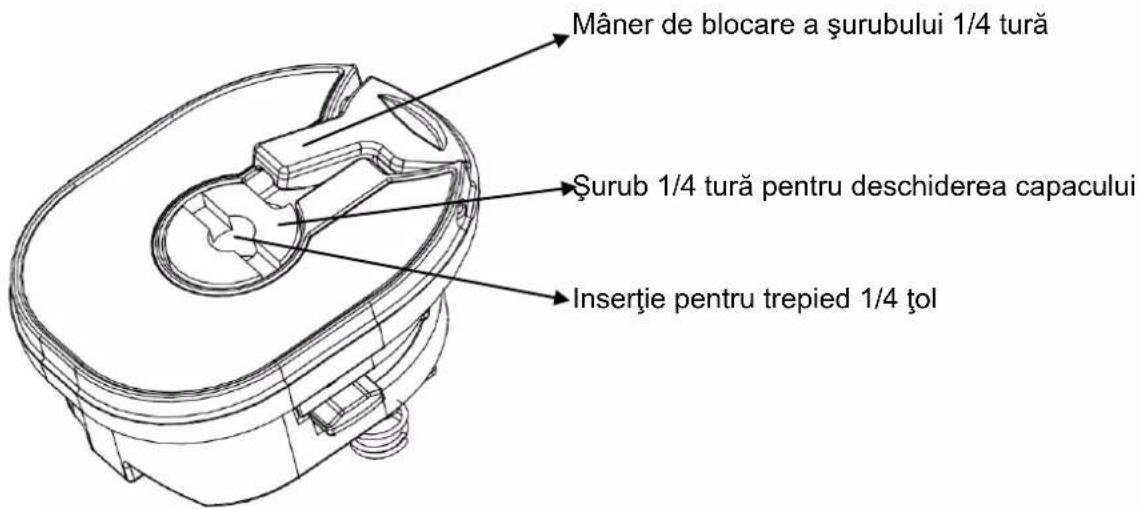

5. STRUCTURA CAPACULUI BATERIILOR

CHAUVIN ARNOUX C.A 1950 - STRUCTURA CAPACULUI BATERIILOR - 1

text_image Mâner de blocare a şurubului 1/4 tură Şurub 1/4 tură pentru deschiderea capacului Insertie pentru trepied 1/4 țol

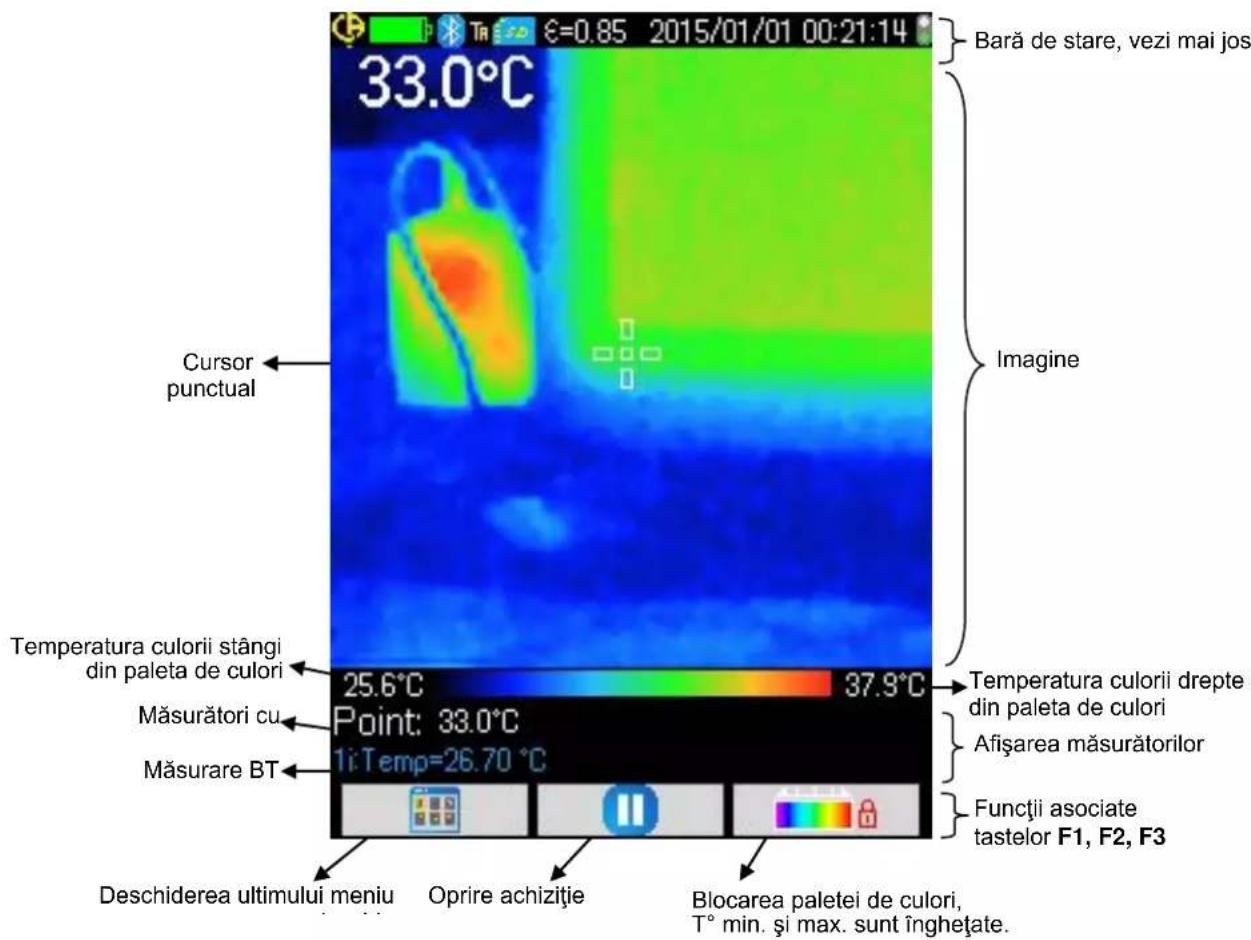

6. AFIŞAJ

CHAUVIN ARNOUX C.A 1950 - AFIŞAJ - 1

text_image 33.0°C Bară de stare, vezi mai jos Imagine Cursor punctual Temperatura culorii stângi din paleta de culori 25.6°C 37.9°C Point: 33.0°C 1i: Temp=26.70 °C Măsurători cu Măsurare BT Deschiderea ultimului meniu Oprire achiziție Blocarea paletei de culori, T° min. și max. sunt înghețate. Temperatura culorii drepte din paleta de culori Afișarea măsurătorilor Functii asociate tastelor F1, F2, F3

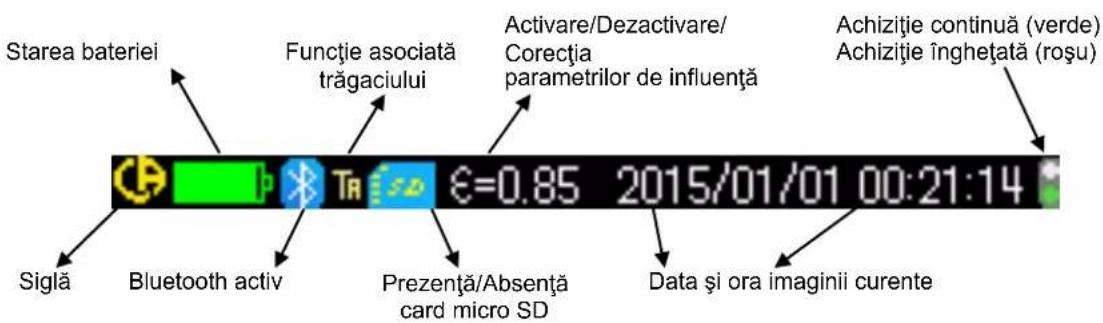

7. BARĂ DE STARE

CHAUVIN ARNOUX C.A 1950 - BARĂ DE STARE - 1

text_image Starea bateriei Functie asociata trăgaciului Activare/Dezactivare/Corecția parametrilor de influență Achiziție continuă (verde) Achiziție înghețată (roșu) Siglă Bluetooth activ Prezență/Absență card micro SD Data și ora imaginii curente

CHAUVIN ARNOUX C.A 1950 - BARĂ DE STARE - 2

GROUP

CHAUVIN ARNOUX

07 - 2015

X04333B00 - Ed. 1
