MANUAL DE UTILIZARE PEL52 CHAUVIN ARNOUX

■ Pentru a pune în funcțiune aparatul, cuplați-l la rețea între bornele V1 și N. Sau apăsați pe tasta Pornit/Oprit, până când aparatul se aprinde.
■ Pentru a opri aparatul, apăsați pe tasta Pornit/Oprit până când acesta se stinge.

Nu puteți stinge PEL în timp ce acesta este conectat la o sursă de alimentare sau în timp ce o înregistrare este în curs ori în așteptare.

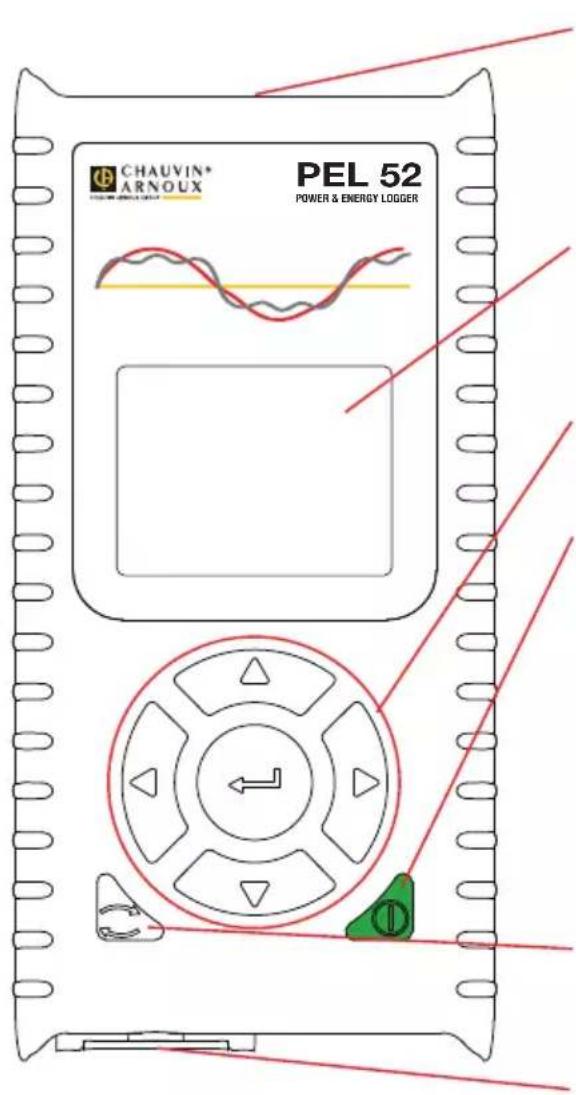

Tasta Selectare.

Permite pornirea sau oprirea unei înregistrări și alegerea modului WiFi.

Locaşul cardului SD.

CARD SD

PEL acceptă carduri SD, SDHC și SDXC formatate în FAT32 și cu o capacitate de până la 32 GB.

PEL este livrat cu un card SD formatat. Dacă doriti să instalati un nou card SD:

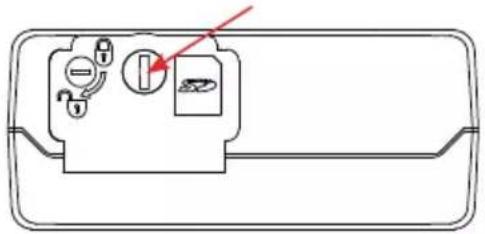

■ Desfaceti capacul din elastomer marcat cu SD, rotind șurubul cu un sfert de tură.

■ Apăsați pe cardul SD care este în aparat, apoi scoateți-l.

Nu scoateți cardul SD dacă este în curs o înregistrare.

■ Verificați ca noul card SD să nu fie blocat.

Este preferabil să formatați cardul SD în aparat, cu ajutorul software-ului PEL Transfer; dacă nu, formatați-l cu ajutorul unui PC.

■ Introduceți noul card și împingeti-I până la refuz.

■ Puneti la loc capacul de protectie din elastomer.

i PEL nu trebuie utilizat în timp ce locașul cardului SD este deschis.

ÎNCĂRCAREA BATERIEI

Înainte de prima utilizare, începeți prin a încărca complet bateria, la o temperatură cuprinsă între 0 și 40 °C.

■ Cuplati adaptorul C8/banana între bornele V1 și N

■ Cuplati cablul de alimentare la adaptor și la rețea.

Aparatul se aprinde.

Simbolul indică starea de încărcare a bateriei.

Încărcarea unei baterii descărcate durează aproximativ 5 ore.

90 ... 690 V 50 ... 60 Hz PEL 52

INSTALAREA PEL TRANSFER®

Descărcați ultima versiune PEL Transfer, de pe site-ul nostru web: www.chauvin-arnoux.com.

■ Lansati setup.exe.
■ Apoi urmati instrucțiunile de instalare.

Pentru instructiuni complete privind instalarea, consultați instrucțiunile de utilizare.

CONECTAREA APARATULUI LA PC

■ Cuplați intrările de tensiune ale PEL la rețea. Aparatul se pune în funcțiune.

■ Activati punctul de acces WIFI AP al aparatului, din meniul de configurare

Pentru ca WiFi să poată funcționa, bateria trebuie să fie încărcată suficient (☐ sau ☐)

■ Conectați PEL la PC prin WiFi.
■ Faceti dublu-clic pe pictograma PEL de pe suprafața de lucru pentru a deschide PEL Transfer.

Selectați pictograma Adăugare aparat în bara de instrumente, apoi PEL51 sau PEL52, apoi WiFi din punctul de acces.
După ce este stabilită conexiunea cu aparatul, denumirea acestuia trebuie să fie afişată în partea stângă a ferestreii, din structura arborescentă Rețea PEL.

Pentru o conectare prin WiFi la ruterul ⚙ WIFI ST, consultați instrucțiunile de utilizare.

CONFIGURAREA APARATULUI

Pentru a configura PEL, selectați aparatul din rețeaua PEL.

Deschideți caseta de dialog Configurare aparat făcând clic pe pictograma Configurare din bara de instrumente, în meniul Aparat sau în zona Stare.

Această casetă de dialog are mai multe file:

Setări generale: pentru a da un nume aparatului, alegerea duratei de stingere automată și reîmprospătarea valorilor de maxim, blocarea tastei de Selectare a aparatului, prevenirea încărcării bateriei la măsurare, stabilirea unei parole pentru configurarea aparatului, reglarea datei și orei, formatarea cardului SD etc.
■ Comunicații: opțiuni privind legătura WiFi.
■ Măsurare: pentru alegerea sistemului de distribuție.
■ Senzor de curent: pentru alegerea raportului de transformare a senzorilor de curent și a numărului de ture, dacă este necesar.
Înregistrare: pentru alegerea parametrilor înregistrării.
- Contoare: pentru aducerea la zero a contoarelor de energie.

Faceți clic pe OK pentru a transfera noua configuratie pe aparat.

LANSAREA UNEI ÎNREGISTRĂRI (PORNIT/OPRIT)

Pentru a lansa o înregistrare, procedați într-unul din modurile următoare:

În PEL Transfer: Selectați opțiunea adecvată din fila Înregistrare din caseta de dialog Configurare. Aparatul poate fi configurat să declanșeze o înregistrare fie la o dată și o oră viitoare, fie imediat după terminarea configurării sale.
■ Pe aparat: Apăsați pe tasta Selectare Aparatul afișează START. Validați cu tasta ← Simbolul RFC ste.

Pentru a opri o înregistrare, procedați într-unul din modurile următoare:

În PEL Transfer: În meniu, selectați Aparat > Oprire înregistrare

■ Pe aparat: Apăsați pe tasta Selectare Aparatul afișează STOP. Validați cu tasta ← Simbolul REC

AFIŞAREA ÎNREGISTRĂRII

Datele înregistrate pot fi transferate în două moduri pe PC, pentru a fi afișate și genera rapoarte:

Cardul SD poate fi scos din aparat și conectat la PC prin intermediul cititorului de carduri SD furnizat. Lansați PEL Transfer, selectați comanda Deschidere din meniul Fișier, indicați fișierul ICP cu numărul sesiunii dorite de pe cardul SD și selectați Deschidere.
■ Conexiune directă între PC și PEL (WiFi). Lansați PEL Transfer, deschideți o conexiune spre aparat, selectați-l (asigurați-vă că WiFi este activat) în structura arborescentă, apoi selectați Sesiuni înregistrate. Faceți dublu clic pe sesiunea de înregistrare dorită. La terminarea descărcării, selectați testarea descărcării și faceți clic pe Deschidere din caseta de dialog Descărcare.

În ambele cazuri, sesiunea este adăugată la Sesiunile mele deschise în cadrul structurii arborescente. Apoi datele pot fi afişate.

INSTRUCTIUNI DE UTILIZARE

Intrați pe site-ul nostru pentru a descărca instrucțiunile de utilizare ale aparatului dvs.: https://www.chauvin-arnoux.com/COM/CA/doc/Instrucțiuni_de_utilizare_PEL51_52.pdf
