MANUAL DE USUARIO PEL52 CHAUVIN ARNOUX

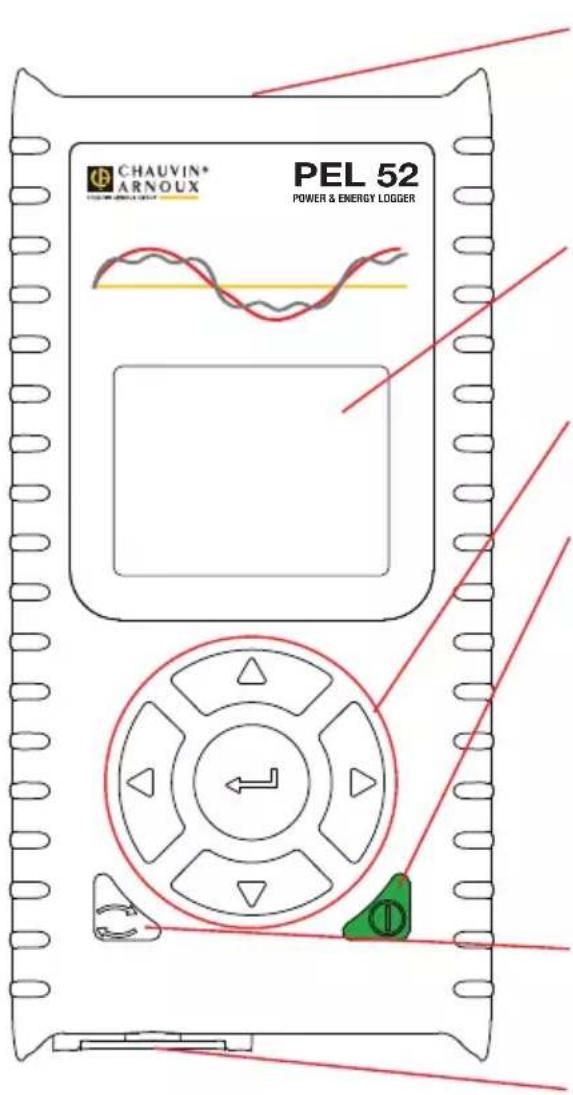

Tasto Marcia/Arresto.
Teclas de navegación.
Tecla de Encendido/Apagado.
Para encender el instrumento, conéctelo a la red entre los bornes V1 y N. O pulse la tecla de Encendido/Apagado hasta que el instrumento se encienda.
Para apagar el instrumento, pulse la tecla de Encendido/Apagado hasta que el instrumento se apague.
No puede apagar el PEL mientras siga conectado a una fuente de alimentación o siga registrando o en modo en espera.
Tecla Selección.
Permite iniciar o detener un registro, y elegir el modo WiFi.
Ranura de la tarjeta SD.

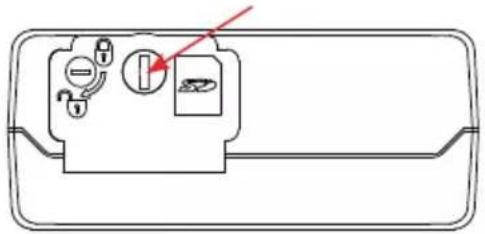

TARJETA SD
El PEL acepta tarjetas SD, SDHC y SDXC formateadas en FAT32, hasta 32 GB de capacidad.
El PEL se suministra con una tarjeta SD formateada. Si desea instalar una nueva tarjeta SD:
■ Desbloquee la tapa de elastómero marcado girando el tornillo un cuarto de vuelta.
■ Presione la tarjeta SD que se encuentra en el instrumento y sáquela.
No extraiga la tarjeta SD si se está registrando.
■ Compruebe que la nueva tarjeta SD no está bloqueada.
Es preferible formatear la tarjeta SD en el instrumento con el software PEL Transfer, o si no puede formatéela con un PC.
■ Inserte la nueva tarjeta y empújela hasta el tope.
■ Vuelva a colocar la tapa protectora de elastómero.
El PEL no debe utilizarse cuando la ranura de la tarjeta SD está abierta.

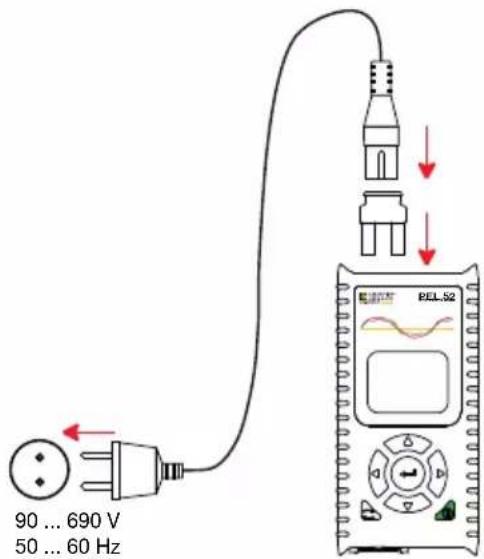

CARGA DE LA BATERÍA
Antes del primer uso, cargue completamente la batería a una temperatura entre 0 y 40 °C.
■ Conecte el adaptador C8/banana entre los bornes V1 y N
- Conecte el cable de alimentación al adaptador y a la red eléctrica.
El instrumento se enciende.
El símbolo 📁 indicate el estado de carga de la batería. La carga de una batería descargada tarda unas 5 horas.
■ Descargue la última versión de PEL Transfer desde nuestro sitio web: www.chauvin-arnoux.com.
■ Inicie setup.exe.
■ A continuación, siga las instrucciones de instalación.
Para ver las instrucciones de instalación completas, remítase al manual de instrucciones.
CONEXIÓN DEL INSTRUMENTO AL PC
■ Conecte las entradas de tensión del PEL a la red eléctrica. El instrumento se enciende.
■ Active el WiFi en punto de acces(WIFI AP del instrumento en el menú configuración
Para que el WiFi pueda funcionar, la batería debe estar suficientemente cargada (o
■ Conecte el PEL a su PC mediante WiFi.
■ Haga doble clic en el icono del PEL en el escritorio para abrir PEL Transfer.
■ Seleccione el icono Agregar instrumento en la barra de herramientas, luego PEL51 o PEL52 y WiFi en punto de acceso.

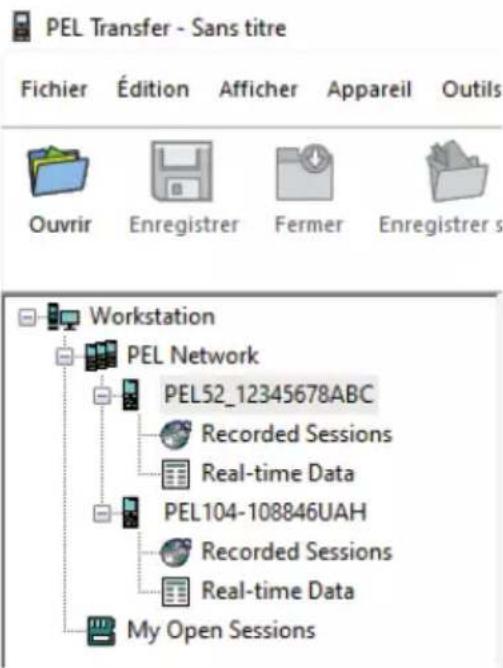

■ Cuando se haya establecido la conexión con el instrumento, el nombre de éste debe aparecer en la parte izquierda de la ventana en el árbol de directorios de la Red PEL.
CONFIGURACIÓN DEL INSTRUMENTO
Para configurar su PEL, seleccione el instrumento en la red PEL.
Abra el cuadro de diálogo Configurar el instrumento haciendo clic en el icono Configurar en la barra de herramientas, en el menú Instrumento o en la zona Estado.
Este cuadro de diálogo consta de varias pestañas:
■ General: para dar un nombre al instrumento, seleccionar el tiempo hasta el auto apagado, seleccionar la actualización de los valores máximos, bloquear la tecla Selección del instrumento, impedir la carga de batería cuando se realiza una medida, establecer una contraseña en la configuración del instrumento, ajustar la fecha y la hora, formatear la tarjeta SD, etc.
■ Comunicación : opciones relativas a la conexión WiFi.
■ Medida: para seleccionar el sistema de distribución.
■ Sensor de corriente: para seleccionar la relación de transformación de los sensores de corriente y el número de vueltas en su caso.
■ Registro: para seleccionar parámetros de registro.
■ Contadores: para resetear los contadores de energía.
Haga clic en Aceptar para transferir la nueva configuración al instrumento.
INICIO DE UN REGISTRO (ENCENDIDO/APAGADO)
Para iniciar un registro, realice una de las siguientes acciones:
En PEL Transfer: Seleccione la opción apropiada en la pestaña Registro del cuadro de diálogo Configuración. El instrumento puede configurarse para iniciar un registro o bien a una fecha y hora futura, o bien inmediatamente después de terminar la configuración del instrumento.
En el instrumento: Pulse la tecla Selección El instrumento muestra START. Acepte con la tecla ←. El símbolo REC parpadeará.
Para detener un registro, realice una de las siguientes acciones:
En PEL Transfer: En el menú, seleccione Instrumento > Detener el registro
En el instrumento: Pulse la tecla Selección El instrumento muestra STOP. Acepte con la tecla ←. El símbolo REC desaparecerá.
VISUALIZACIÓN DEL REGISTRO
Los datos registrados pueden transferirse de dos maneras al PC para visualizarlos y generar informes:
La tarjeta SD se puede sacar del instrumento e insertar en el PC en el lector de tarjeta SD suministrado. Inicie PEL Transfer, seleccione el comando Abrir en el menú Archivo, haga clic derecho en el archivo ICP que lleva el número de sesión deseado en la tarjeta SD y seleccione Abrir.
■ Conexión directa entre el PC y el PEL (WiFi). Inicie PEL Transfer, abra una conexión con el instrumento, selecciónelo (compruebe que el WiFi está conectado) en el árbol de directorios, y luego seleccione Sesiones guardadas. Haga doble clic en la sesión de registro deseada. Una vez finalizada la descarga, seleccione la prueba descargada y haga clic en Abrir en el cuadro de diálogo Descarga.
En ambos casos, la sesión se agrega a Mis sesiones abiertas en el árbol de directorios. Se pueden visualizar entonces los datos.
MANUAL DE INSTRUCCIONES
Visite nuestro sitio web para descargar el manual de instrucciones de su instrumento:
www.chauvin-arnoux.com
Realice una búsqueda con el nombre de su instrumento. Una vez encontrado el instrumento, vaya a su página. El manual de instrucciones se encuentra a la derecha. Descárguelo.
