NÁVOD K OBSLUZE PEL52 CHAUVIN ARNOUX
Podsvícený LCD displej.
Ovládací tlačítka.
Tlačítko zapnutí/vypnutí.
■ Chcete-li přístroj uvést do provozu, připojte jej k elektrické síti pomocí svorek V1 a N. Nebo stiskněte tlačítko zapnutí/vypnutí, dokud se přístroj nezapne.
■ Chcete-li přístroj vypnout, stiskněte tlačitko zapnutí/vypnutí, dokud se přístroj nevypne.
Přístroj PEL nelze vypnout, pokud je připojen k elektrické síti nebo pokud probíhá záznam nebo je v pohotovostním režimu.
Tlačítko výběru.
Slouží ke spuštění nebo zastavení záznamu a k výběru režimu wifi.
Slot karty SD.
KARTA SD
Přístroj PEL podporuje karty SD, SDHC a SDXC naformátované v systému FAT32 až do kapacity 32 GB.
Přístroj PEL je dodáván s jednou naformátovanou kartou SD. Chcete-li vložit novou kartu SD:

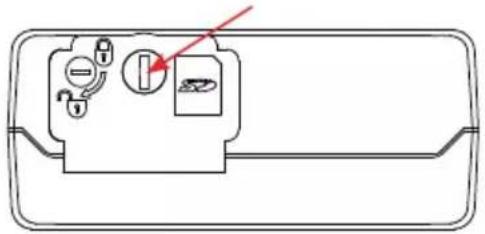

■ Otočením šroubu o čtvrt otáčky uvolněte kryt z elastomeru s označením SD.
■ Zatlačte na kartu SD, která je v přístroji, a poté ji vytáhněte.
i Nevytahujte kartu SD, pokud probíhá záznam.
■ Zkontrolujte, zda nová karta SD není zamknutá.
Kartu SD je nejlepší naformátovat v přístroji pomocí softwaru PEL Transfer nebo ji naformátujte pomocí počítače.
■ Vložte novou kartu a zatlačte ji zcela dovnitř.
■ Nasad'te zpět ochranný kryt z elastomeru.
Přístroj PEL by se neměl používat s otevřeným slotem pro kartu SD.
NABÍJENÍ BATERIE
Před prvním použitím přístroje plně nabijte baterii při teplotě od 0 do 40 °C.
■ Připojte adaptér C8 / banánek mezi svorky V1 a N.
■ Připojte napájecí kabel k adaptéru a k elektrické síti.
Přístroj se zapne.
Symbol ☐ označuje stav nabití baterie.
Vybitá baterie se nabíjí přibližně 5 hodin.
Stáhněte si nejnovější verzi softwaru PEL Transfer z našich webových stránek: www.chauvin-arnoux.com.
■ Spust'te soubor setup.exe.
■ Poté postupujte dle pokynů k instalaci.
Úplný návod k instalaci naleznete v uživatelské příručce.
PŘIPOJENÍ PŘÍSTROJE K POČÍTAČI
■ Připojte napěťové vstupy přístroje PEL k elektrické síti. Přístroj se tím zapne.
■ V nabídce konfigurace aktivujte přístupový bod WIFI AP přístroje.
Aby wifi fungovalo, musí být baterie dostatečně nabitá (nebo
■ Připojte zařízení PEL k počítači prostřednictvím wifi.
■ Dvojím kliknutím na ikonu PEL na ploše spustte software PEL Transfer.
■ Zvolte ikonu prídat prístroj na panelu nástrojů, prístroj PEL51 nebo PEL52 a poté wifi jako prístupový bod.

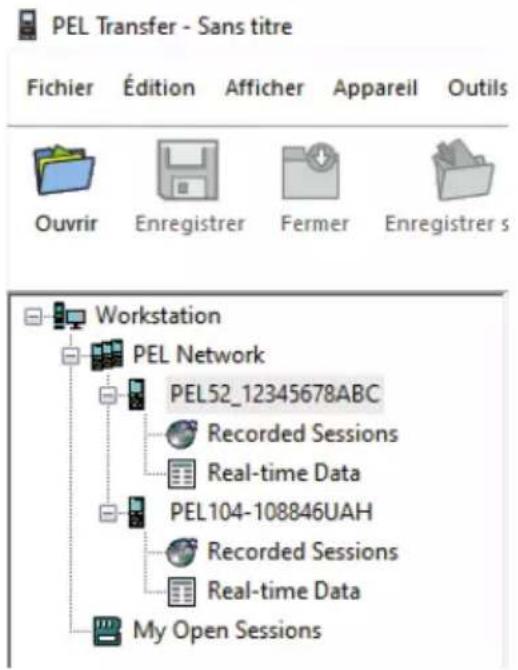

■ Po navázání spojení mezi počítačem a přístrojem by se měl zobrazit název přístroje na levé straně okna ve stromové struktuře sitě PEL.
Chcete-li svůj přístroj PEL nakonfigurovat, zvolte jej v síti PEL.
Otevřete dialogové okno Konfigurace přístroje kliknutím na ikonu Konfigurovat na panelu nástrojů, v nabídce Přístroj nebo v oblasti Stav.
Toto dialogové okno má několik karet:
Obecné: umožňuje pojmenovat přístroj, zvolit čas automatického vypnutí, zvolit obnovení maximálních hodnot, zablokovat tlačítko výběru, zabránit nabíjení baterie během měření, nastavit heslo pro konfiguraci zařízení, nastavit datum a čas, naformátovat kartu SD atd.
■ Komunikace: možnosti týkající se připojení wifi.
■ Měření: výběr distribuční soustavy.
■ Snímač proudu: výběr aktuálního transformačního poměru snímačů a případně počet otáček.
■ Záznam: volba parametrů záznamu.
■ Měříče: vynulování měřičů energie.
Kliknutím na tlačítko OK prěneste nové nastavení do prístroje.
SPUŠTĚNÍ ZÁZNAMU (START/STOP)
Chcete-li spustit záznam, proved'te jeden z následujících postupů:
V softwaru PEL Transfer: Vyberte vhodnou možnost na záložce Záznam v dialogovém okně Konfigurace. Přístroj je možno nakonfigurovat tak, aby spouštěl záznam bud' při dosažení budoucího data a času, nebo okamžitě po dokončení konfigurace záznamu v přístroji.
■ Na přístroji: Stiskněte tlačitko výběru. Na displeji přístroje se zobrazi START. Potvrďte tlačitkem ←.
Bliká symbol REC.
Chcete-li záznam zastavit, proved'te jeden z následujících postupů:
■ V softwaru PEL Transfer: V nabídce zvolte Přístroj > Zastavit záznam
■ Na přístroji: Stiskněte tlačítko výběru. Na displeji přístroje se zobrazí STOP. Potvrďte tlačítkem ← Symbol REC zmizí.
PROHLÍŽENÍ ZÁZNAMU
Zaznamenaná data, která lze do počítače prénášet dvěma způsoby, je zde pak možno zobrazovat a používat k vytváření zpráv:
Z přístroje lze vyjmout paměťovou kartu SD a připojit ji k počítači pomocí dodané čtečky karet SD. Spust'te software PEL Transfer, zvolte příkaz Otevřít v nabídce Soubor, vyberte soubor ICP, kterému je přírazeno požadované číslo záznamové relace na kartě SD, a poté vyberte příkaz Otevřít.
Přímé spojení mezi počítačem a přístrojem PEL (wifi). Spustěte software PEL Transfer, navažte spojení s přístrojem, vyberte přístroj (ujistěte se, že je připojený) ve stromové struktuře a poté vyberte možnost Relace záznamu. Dvakrát klikněte na požadovanou záznamovou relaci. Po dokončení stahování vyberte stažený test a klikněte na tlačítko Otevřít v dialogovém okně Stahování.
V obou připadech se relace přidá do větve Moje otevřené relace. Poté je možno zobrazit data.
UŽIVATELSKÁ PŘÍRUČKA
Navštivte naše webové stránky a stáhněte si uživatelskou příručku vašeho zařízení: https://www.chauvin-arnoux.com/COM/CA/doc/Uzivatelska_prirucka_PEL51_52.pdf
