NÁVOD K OBSLUZE PEL51 CHAUVIN ARNOUX

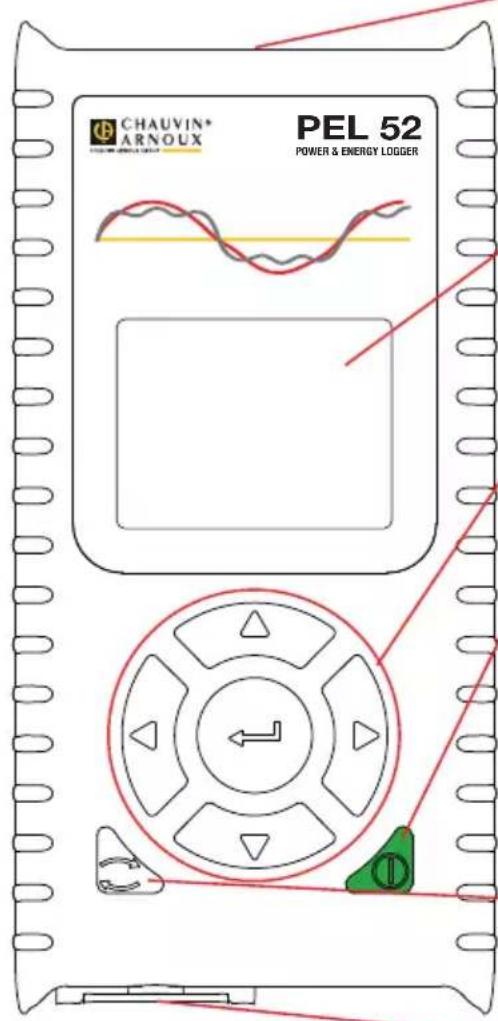

Chcete-li pristroj uvest do provozu, pripoje jek elektrické siti pomocí svorek V1 a N. Nebo stisknéte tlacitko zapnuti/vypnuti, dokud se pristroj nezapne.
Chcete-li pristroj vypnout, stiskneite tlačitko zapnuti/vypnuti, dokud se pristroj nevypne.

Přistroj PEL nelze vyypnout,Pokud je pripojen k elektrické siti nebo.
pokud probíha záznam nebo je v pohotovostnim režimu.

Tlačitko výberu.

Slouží ke spustěné nebo zastavení záznamu a k výbreu režimu wifi.

Slot karty SD.

KARTA SD

Přistroj PEL podporuje karty SD, SDHC a SDXC naformátované v systému FAT32 až do kapacity 32 GB.

Pristroj PEL je dodáván s Jednou naformátovanou kartou SD. Chcete-li vložit novou kartu SD:

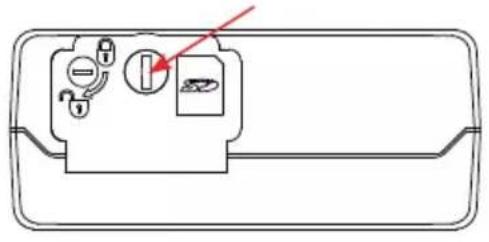

Otočením sroubu o ctvrt otáčky uvolněte kryt z elastomeru s označením S.

Zatlacte na kartu SD, ktera je v pristroji, a pote ji vytahnete.

i Nevytahujte kartu SD,Pokud probihá záznam.
Zkontrolujte, zda nová karta SD není zamknutá.
Kartu SD je nejlepši naformátovat v pristroji pomoci softaru PEL Transfer nebo ji naformátujte pomoci počitace.

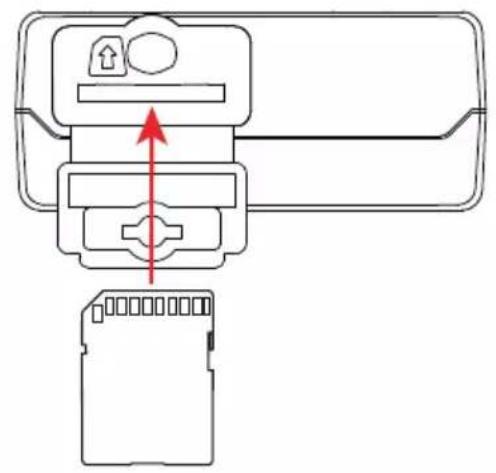

Vlozte novou kartu a zatlachte ji zcela dovnitr.
- Nasadte zpět ochranny kryt z elastomeru.
Přístraj PEL by se neměl používat s otevřeným slotem pro kartu SD.

NABIJENI BATERIE

Pred prvnim pouzitim pristroje plne nabijte baterii pri teplote od 0 do 40^

Pripoite adaptor C8 / bannek mezi svorky V1 a N.
Pripojte napajeci kabel k adaptereu a k elektricke siti.

Pristoj se zapne.

Symbol 0znacujestavnabiti baterie.

Vybita baterie se nabiji priblizne 5 hodin.

Spustte soubor setup.exe.
Poté postupujte dlPokynu k instalaci.

Uplny navod k instalaci naleznete v uživatelské príručce.

PRIPOJENI PRISTROJE K POÇİTACI

Pripojte napetové vstupy pristroje PEL k elektrické siti. Pristroj se tím zapne.
V nabídce konfigurace: aktivujte pristupový bod IFI AP pristroje.

i

Aby wifi fungovalo, musi byt baterie dostatecné nabita (nebo

Pripojte zaireny PEL k počitači prostřednictvim wifi.
Dvojim kliknutim na ikonu_PEL na plose spustte software PEL Transfer.
Zvolte ikonu pridat pristro na panelu nastroj, pristroj PEL51 nebo PEL52 a pote wifi jako pristupovy bod.

Po navázání spojení mezi počitačem a pristrojem by se měl zobrazit název pristroje na levé straně okna ve stromové struktře site PEL.

Informace o pripojeni k routeru WIFI ST naleznete v uživatelské príručce.

KONFIGURACE PRISTROJE

Chcete-li svuj pristroj PEL nakfigurovat, zvolte jej v siti PEL.

Oteviete dialogové okno Konfigurace pristroje kliknutim na ikonu Konfigurovat na panelu nastroj, v nabidce Pristroj nebo v oblasti Stav.

Toto dialogové okno má několik karet:

Obecne: umoznjue pojmenvat pristroj, zvolit cas automatickeho vypnuti, zvolit obnoveni maximnich hodnot, zablokovat tlacitko vyberu, zabranit nabjeni baterie behem mereni, nestavit heslo pro konfiguraci zarizeni, nastavit datum a cas, naformatovat kartu SD atd.
Komunikace: moznosti tykajici se pripojeni wifi.

Mereni:vyber distribucni soustavy.

■ Snímac proudu: vyběr aktuálniho transformáčniho poměru snímačú a pripadné počet otáček.

Záznam: volba paramétru záznamu.
■ Mériè: vynulování méričú energia.

Kliknutim na tlacitko OK preneste nové nastaveni do pristroje.

SPUŠTENI ZÁNZAMU (START/STOP)

Chcete-li spustit zaznam, provede jeder n nasledujicich postupu:

V software PEL Transfer: Vyberte vchodnou moznost na zaloze Zaznam v dialogovem okne Konfigurace. Pristroj je mozno nakonfigurovat tak, aby spoustel zaznam bud pri dosazeni budouciho data a casu, nebo okamzite po dokenci konfigurace zaznamu v pristroji.
Na pristroji: Stiskněte tlacitko vyberu. Na displeoji pristroje se zobrazi START. Potvrd'te tlacitkem Bliká symbol REc.

Chcete-li záznam zastavit, provedte jedem n nasledujicích postupu:

V softaru PEL Transfer: V nabídce zvolte Prístroj > Zastavit záznam
Na pristroji: Stiskněte tlacitko vyberu. Na displeji pristroje se zobraź STOP. Potvrd'te tlacitkem Symbol RECzmizí.

PROHLIZENI ZAZNAMU

Zaznamenaná data, která lze do počitače prěnášet dvěma zpúšoby, je zde pak možno zobrazovat a používat k vytvářeni zpráv:

Z pristroje lze vyjmout pametovou kartu SD a pripojit ji k poctaici pomoci dodané ctecky karet SD. Spust'te software PEL Transfer, zvolte prikaz Otevrit v nabidce Soubor, vyberte soubor ICP, kteremu je prirazeno pozadované cislo záznamové relace na kartě SD, a poté vyberte prikaz Otevrit.
■ Prime spojeni mezi poitaem a pristrojem PEL (wifi). Spustte software PEL Transfer, navazte spojeni s pristrojem, vyberte pristroj (ujistete se, ze je pripojeny) ve stromové strukture a poté vyberte moznost Relace záznamu. Dvakrat klikněte na požadovanou záznamovou relaci. Po dokčeni stahovani vyberte staženy test a klikněte na tlacitko Otevřit v dialogovém okné Stahovani.

V obou pripeadech se relace prida do vete Moje otevrené relace. Pote je mozno zobrazit data.

UŽIVATELSKÁ PRÍRUČKA

Navstivte naše webové stránky a stáhněte si uživotelskou príručku vaseho zařizení: https://www.chauvin-arnoux.com/COM/CA/doc/Uzivotelska_prirucka_PEL51 52.pdf
