BEDIENUNGSANLEITUNG PEL51 CHAUVIN ARNOUX

LCD-Anzeige mit Displaybeleuchting

Navigationstaten

Ein/Aus-Taste

Zum Einsatz schlieben Sie PEL zwischen V1 und N an das Stromnetz an, er schaltet sich automatisch ein, oder drucken Sie die Ein-/Aus-Taste solange, bis das Gerät startet.
Um das Gerät auszuschalten, drücken Sie die Ein-/Aus-Taste solange, bis sich das Gerät ausschaltet.

Der PEL kann nicht ausgeschalten werden, solange er an eine Stromversorgung angeschlossen ist oder eine Aufzeichnung lauft bzw. programmiert ist.

Wahltaste

Drückt man auf diese Taste wird ein Speichervorgang ein- bzw. ausgeschaltet und der WLAN-Modus gewählt.

SD-Kartenschlitz

SD-KARTE

Der PEL Funktioniert mit FAT32-formatierten SD, SDHC oder SDXC-Karten und mit bis zu 32 Gb Kapazität.

Gerat wird mit einer formatierten SD-Karte geliefert. Wenn Sie eine neue SD-Karte einlagen möhen:

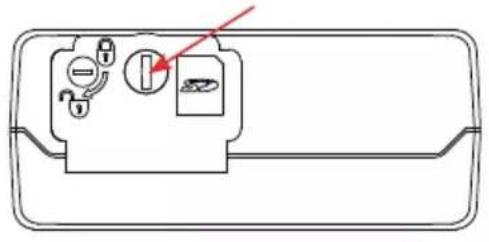

Miggekenneichene Elastomerabdeckung offnen, da zu drehen Sie die Schraube eine Vierteldrehung.

Die SD-Karte im Gerat drucken und herausnehmer.

Achtung: SD-Karte nicht herausnehmer solange eine Aufzeichnung lauft.

• Sicherstellen, dass die neue SD-Karte nicht gespeppt ist.
  Die SD-Karte vorzugsweise mit PEL-Transfer oder mit einem PC formatieren.

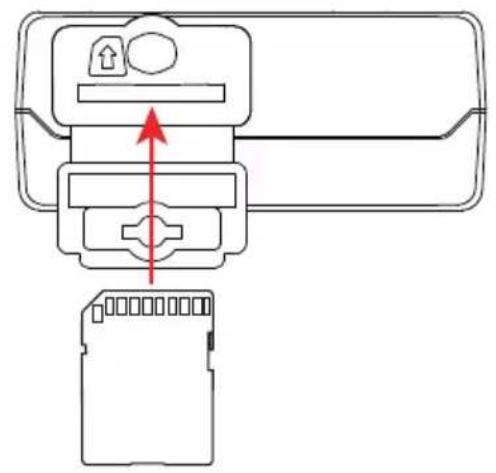

  Neue Karte bis zum Anschlag einschieben.
  Elastomerabdeckung wieder anbringen.

i Der PEL darf nicht bei offenem SD-Kartenschlitz verwendet werden.

AKKU AUFLADEN

Vor der ersten Verwendung muss der Akku bei Temperaturen zwischen 0 und 40^ vollständig aufgeladen werden.

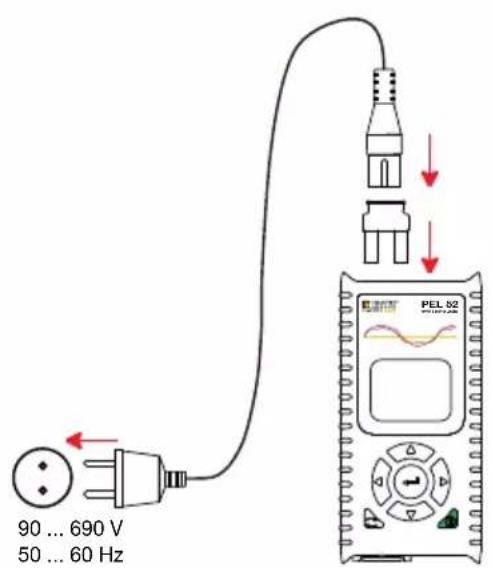

Schlieben Sie den C8/Bananenadapter an die Buchsen V1 und N an.
Dann schreiben Sie das Stromkabel an Adapter und Stromnetz an. Das Gerät startet.

Das Symbol Zeigt den Ladezustand des Akkus. Bei einem ganz entladen Akku dauert das Laden etwa 5 Stunden.

PEL TRANSFER® INSTALLIEREN

Die neueste Version von PEL Transfer von unserer Website herunterlagen. www.chauvin-arnoux.com.

Fuhren Sie setup.exe aus.
■ Folgen Sie dann den Installationsanweisungen.

Eine ausfuhrliche Installationsanweisung finden Sie in der Bedienungsanleitung

GERÄT AN DEN PC ANSCHLIESSEN

Schlieben Sie die Spannungseingänge des PEL an das Netz an. Das Gerat schaltet sich ein.

Aktivieren Sie den ZugangspunkTI WIFAP des Gerats im Konfigurationsmenu

i

Damit WLAN Funktioniert, muss der Akku ausreichend geladen sein (oder

Verbinden Sie den PEL über WLAN mit Ihrm PC.
Doppelklicken Sie auf das PEL-Symbol auf dem Desktop, um PEL Transfer zu starten.
Wahlen Sie das Symbol Gerät hinzufugen in der Symbolleiste, dann PEL51 oder PEL52, dann WLAN als Zugangspunkt.

■ Wenn die Verbindung zum Gerät hergestellt ist, sollte der Gerätename auf der linken Seite des Fensters in der PEL-Netzwerkstruktur erschieren.

Informationen zum Anschluss eines WIFI-Routers WIFI ST finden Sie in der Bedienungsanleitung.

GERÄTEKONFIGURATION

Das Gerät im PEL-Netzwerk wahren, um die Konfiguration durchzuführen.

In der Symbolleiste das Symbol Konfigurieren anklichen und das Dialogfeld Gerätekonfiguration öffnen bzw. im Hauptmenü Gerät oder im Status-Bereich.

In thisem Dialogfeld gibt es mehrere Registerkarten:

Allgemeines: einen Name gen, die Abschaltautomatik einstellen, die Auffrisung der Maximalwerte wahlen, die Wahltaste am Gerat sperren, das Aufladen des Akkus wahrnd der Messung verhindern, ein Passwort fur die Geratekonfiguration festlegen, Datum und Uhrzeit einstellen, die SD-Karte formtieren, usw.
- Datenübertragung: Optionen für WLAN festlegen.
■ Messen: Verteilernetz, Spannungsverhältnis und Frenuz festlegen.
Stromwandler: Übersetzungsvershältnis und gegebenenfalls Windungsanzahl der Stromwandler auswahlen.
■ Aufzeichnung: Optionen für Aufzeichnungswerte festlegen.
Zähler: Energiezahler auf Null zurecksetzen.

Klichen Sie auf OK, um die neue Konfiguration in das Gerät zu übernehmen.

START EINER AUFZEICHNUNG (EIN/AUS)

Es gibt mehrere Möglichkeit, eine Aufzeichnung zu starten:

■ Über PEL Transfer: Im Dialogfeld Konfiguration, Registerkarte Aufzeinung, die entsprechende Option wahlen. Das Gerät kann so konfiguriert werden, dass die Aufzeinung entweder zu einem bestimmten späteren Zeitpunkt startet oder sofort bei Übernahme der neuen Konfiguration in das Gerät.
Am Gerat: Die Taste Wahl Das Gerät zeigt START an. Mit der Taste bestätigen. Das Symbol REc

Es gibt mehrere Möglichkeit, eine Aufzeichnung zu beenden:

■ Über PEL Transfer: Im Menu unter Gerät > Aufzeichnung beenden
■ Am Gerät: Die Taste Wahl. Das Gerät zeigt STOPP an. Mit der Taste ← bestätigen. Das Symbol «REC» verschwindet.

AUFZEICHNUNG ANZEIGEN

Auf dem PC konnen die Daten angezeigt und Berichte erstellt werden. Es gibt zwei verschiedene Arten, die aufgezeichneten Daten auf den PC herunterzuladen:

Die SD-Karte aus dem Gerät Herausnehmen und mit dem gelieferten SD-Karten-Laufwerk an den PC anschlieben. PEL-Transfer aufrufen, im Datei-Menu den Befehl Offnenwahlen. Auf der SD-Karte die ICP-Datei mit dem gewünschten Speichervorgang anwahlen und Offnen wahlen.
Direkte Verbindung zwischen PC und PEL via WLAN. PEL-Transfer aufrufen, Verbindung mit dem Gerät öffnen darauf auf achten, dass WLAN aktiv ist. Verbindung im Baumdiagramm auswahlen und dann Aufgezeichnete Vorgänge wahren. Die gewünschte Aufzeichnung doppelt anklichen. Wenn der Ladevorgang abgeschlossen ist, kann der geladene Test geöffnet werden. Dazu wählt manihn im Download-Dialogfeld aus und klickt auf Öffnen.

In beiden Fällen erscheint die Aufzeinungsdatum unter Eigene aktuelle Vorgänge im Baumdiagramm.Jetzt stehen die Daten zur Anzeige bereit.

BETRIEBSANLEITUNG

Besuchen Sie unsere Website, um die Betriebsanleitung für Ihr Gerät herunterzuladen:

www.chauvin-arnoux.com

Suchen Sie mit dem Namen Ihres Geräts und wahren Sie die entsprechende Seite aus. Die Betriebsanleitung befindet sich auf der rechten Seite. Nun konnen Sie die Betriebsanleitung herunterlagen.
