KULLANIM KILAVUZU PEL51 CHAUVIN ARNOUX

Cihazi calistirmak icin, cihazi V1 ve Narasindaki terminallere baglayin veya cihaz acilana dek Calistir/Durdur tusuna basin.
Cihazi kapatmak icin, cihaz kapanana dek Çalıstir/Durdur tuşuna basin.

Bir guc kaynagina takilyken veya bir kayit devam ederken ya da beklemedeyken PEL'i kapatamazsiniz.

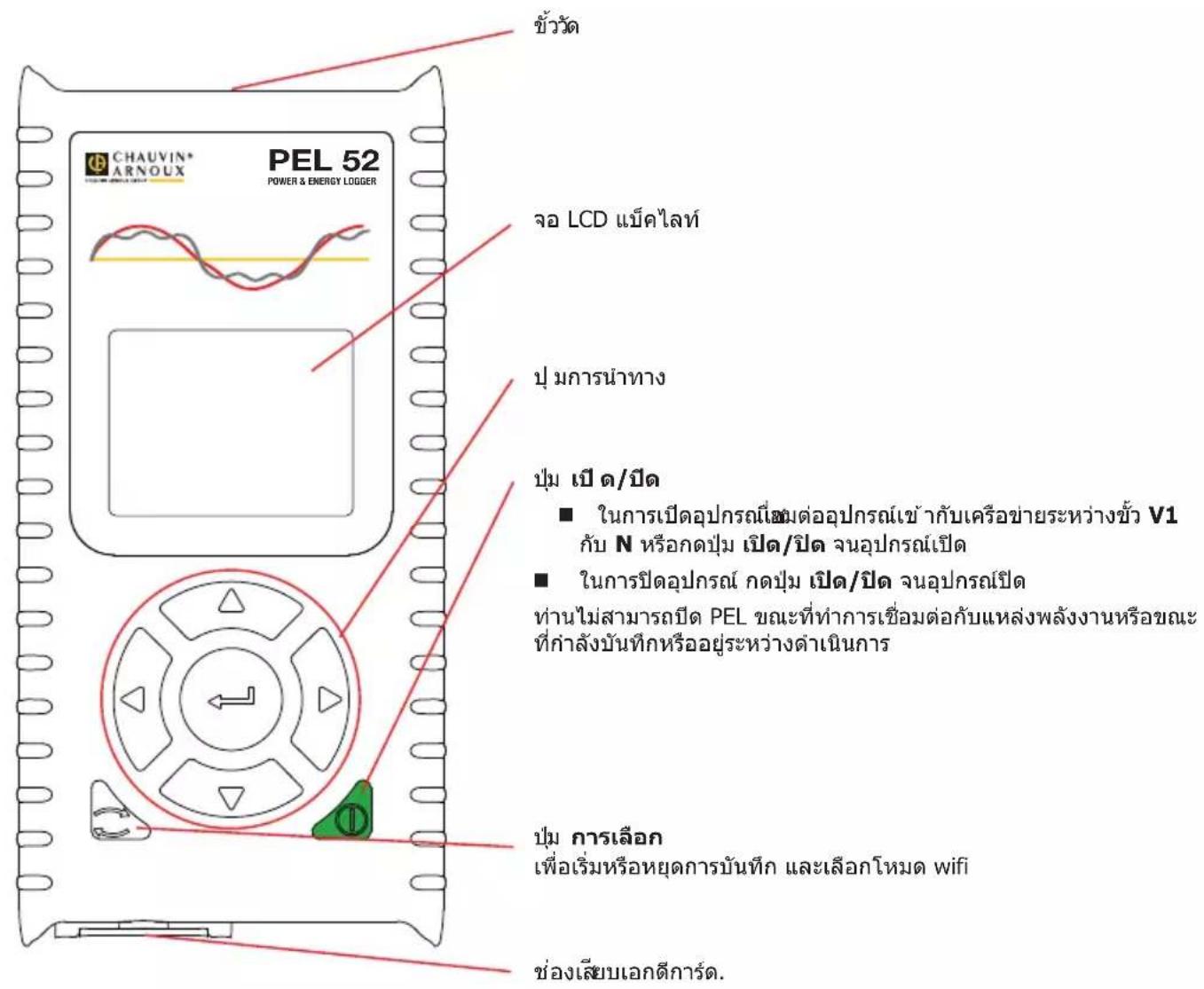

Seçme tatsächı.

Bir kaydin baslatilmasina veya durdurulmasina ve wifi modunun seçilmesine olanak tanir.

SD Kart karti yuvasi.

SD KART

PEL, 32 GB kapasiteye kadar FAT32 olarak biçimlendirilmiş SD, SDHC ve SDXC kartlı kabul eder.

PEL, biciimlendirilmis bir SD kartla birlikte teslim edilir. Yeni bir SD kart takmak isterseniz:

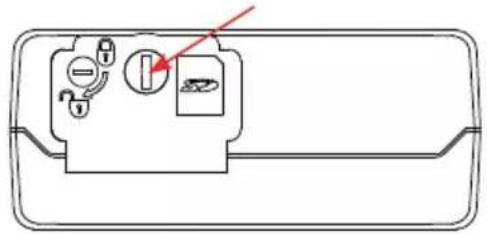

Vidayi ceyrek tur cevirereisaretli elastomer kappain kilidini acin.

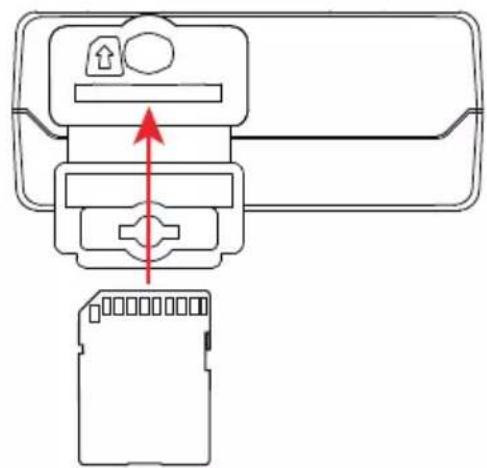

Cihazdaki SD karin uzerine basin ve cekerek cikarin.

Devam etmekte olan bir kayit ilemi varsa SD kartıçikarmayın.
Yeni SD kartin kiltli olmadigi ini kontrol edin.
SD kartin cihazda PEL Transfer yazilimi kullanarak formatlanmasi tercih edilmelidir. Aksi halde bir PC ile de formatlayabilirsiniz.
Yeni karti takin ve sonuna kadar itin.
Elastomerik koruyucu kapaigi degistirin.
i PEL, SD kart yuvasi aqikken kullanilmamalir.

PILIN ŞARJ EDİLMESİ

lik kullanimdan once pili 0 ile 40^ arasinda bir sicutkikta tam olarak sarj edin.

C8/banana adaptörünü V1 ve N terminalleriarasina baglayin
Guc kablosunu adaptore ve sebekeye baglayin.

Cihaz açilir.

sembolü, pil seviyesi durumunu gosterir. Bitmis bir pili sar etmek yaklaşik 5 saat suer.

PEL TRANSFER® IN KURULUMU

PEL Transfer'in en son surumun web sitemiz www.chauvin-arnoux.com uzerinden indirin.

setup.exe dosyasini baslatin.
■ Ardindan kurulum talimatlarini uygulayin.

Tam kurulum talimatlari inci calistirma kitapciigina bakin.

PEL'in gerilim girislerini aaga baglayin. Cihaz calismaya baslar.
Cihazizi WIFAP erisim noktasini, konfigurasyon menusunden acin

i Wif'nin calismasi icin pilin yeterince sarj edilmis olmasi gerekir. vya

PEL' i wifü uzerinden bilgisayara baglayin.

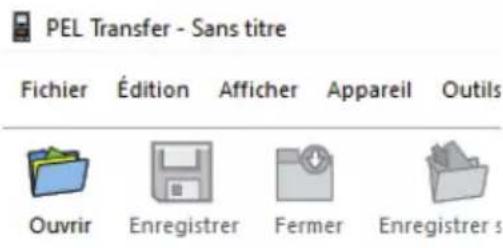

PEL Transferi açmak icin, masa üstündeki PEL simgesine cift tiklayin.
Araçlar cubugundan Cihaz ekle, ardindan PEL51 vya PEL52, ardindan erisim noktas wifi seceneklerini,—gerçekleşirin.

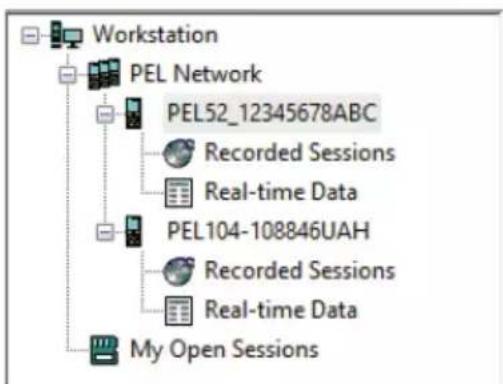

Cihazla baglanti kuruldugunda, PEL Agi aagc menu penceresinin sol tarafinda PEL aginin adi yazmalidir.

Bir WIFISTwifyonglendirici baiglantisiicin,calistirma kilavuzuna bkz.

CIHAZIN KONFIGURASYONU

PEL'inizi konfigre etmek icin, cihazi PEK agi icinde segin.

Durum alan i cinde vya Cihaz menusunde vya araclar cubugunda, Konfigure et simgesine tiklayarak Cihazi konfigure et iletisim kutusunu acin.

Bu iletisim kutusu birden fazla sekme icermektedir:

■ Genel: Cihazi yapilandirmak; cihaza bir isim vermek, otomatik kapanis surensini belirlemek, maksimum degerler yenilemesini seçmek cihazin Seçim tusunu kilitlemenk, pilin olçüm sirasinda sarj edilmesini onlemek, cihazin konfigürasyonuna bir parola koymak, tarihi ve saati ayarlamak, SD kartı formatlandirmak vb.
Iletisim: wifi baglantisina iliskin secenekler.

Ölçüm: Dagütim sistemişmeşkek icin.
Akim sensor: Akim sensorlinin donusum oranini ve gerekirse donus sayisin secmek icin.
Kayit: Kayit parametrelinerin seçmek icin.
Sayaçlar: Enerjiloorayaclarinıstifurlamak icin.

Yeni konfigürasyonu cihaza yüklemek icin TAMAM üzerine tɪklayın.

BIR KAYIT BASLATMA (ÇALISTIR/DURDUR)

Bir kayit baslatmak icin, asaigidaki sekilde hareket edin:

PEL Transfer'de: Konfigurasyon iletisim kutusunda, Kayit sekmesi icin uygun seceneigi sein. Cihaz, ileri bir tarih ve saatte veya cihazdaki yapilandirma tamamlandiktan hemen sonra kaydi tetikleyecek sekilde yapilandirilabilir
Cihaz uzerinde: Seçim tuşuna basin Cihazda START bilgisi gürüntülenir. <tuşu ile devam edin REC sembolü yanıp söner.

Bir kaydi durdurmak icin, asaigdaki sekilde hareket edin:

PEL Transfer'de: Menu icinde, Cihaz > Kaydi durdur secimini gerektelestirin.
Cihaz üzerinde: Seçim tuşuna basin Cihazda STOP bilgisi görtülenir. ←tuş ile devam edin REC sembolü kaybolor.

KAYDIN GÖRÜNTÜLENMESİ

Kaydedilen veriler, görtüleme ve raporlarin olusturulması icin bilgisayara iki sekilde aktarilabilir:

SD kart cihazdan cikarilabilir ve SD kart okuyucu araciliigiyla bilgisayara takilabilir. PEL Transfer'i baslatin, Dosya menusü icinden Ac komutunu besoin, SD kart üzerinde bulunan, arzu edilen oturum numarasini taşiyan ICP dosyası üzerine gelin ve Ac üzerine tiklayin.
PC ve PEL (wifi)arasinda dogrudan baglanti. PEL Transfer'i baslatin, cihaza bir baglanti acin, agac menude secin (wifi ozelliginin etkin oldugundan emin olun), ardindanKaydedilen oturumlar secomini gerektelestirin. Arzulanan kayit oturumu uzerine cift tiklayin. Yukleme tamamlandiinda, yuklenen testi secin ve Yukleme iletisim kutusu icinde Aüzerine tiklayin.

Her iki durumda, oturum aagciste icinde Aocoturumlarma eklenir. Boylece veriler goruntulenebilir.

ISLETME TALIMATLARI

Cihazin calistirma kilavuzunu internet sitemizden indirebilirsiniz: https://www.chauvin-arnoux.com/COM/CA/doc/Calistirma_kilavuzu_PEL51_52.pdf

#
