KULLANIM KILAVUZU CA 6161 CHAUVIN ARNOUX

Genel ayarlar İletişim Hakkında IO testleri

Cihazınıza ilişkin çalıştırma talimatlarını indirmek için aşağıdaki bağlantı kullanın: https://www.chauvin-arnoux.com/COM/CA/doc/Calistirma_kilavuzu_CA6131_CA6133.pdf

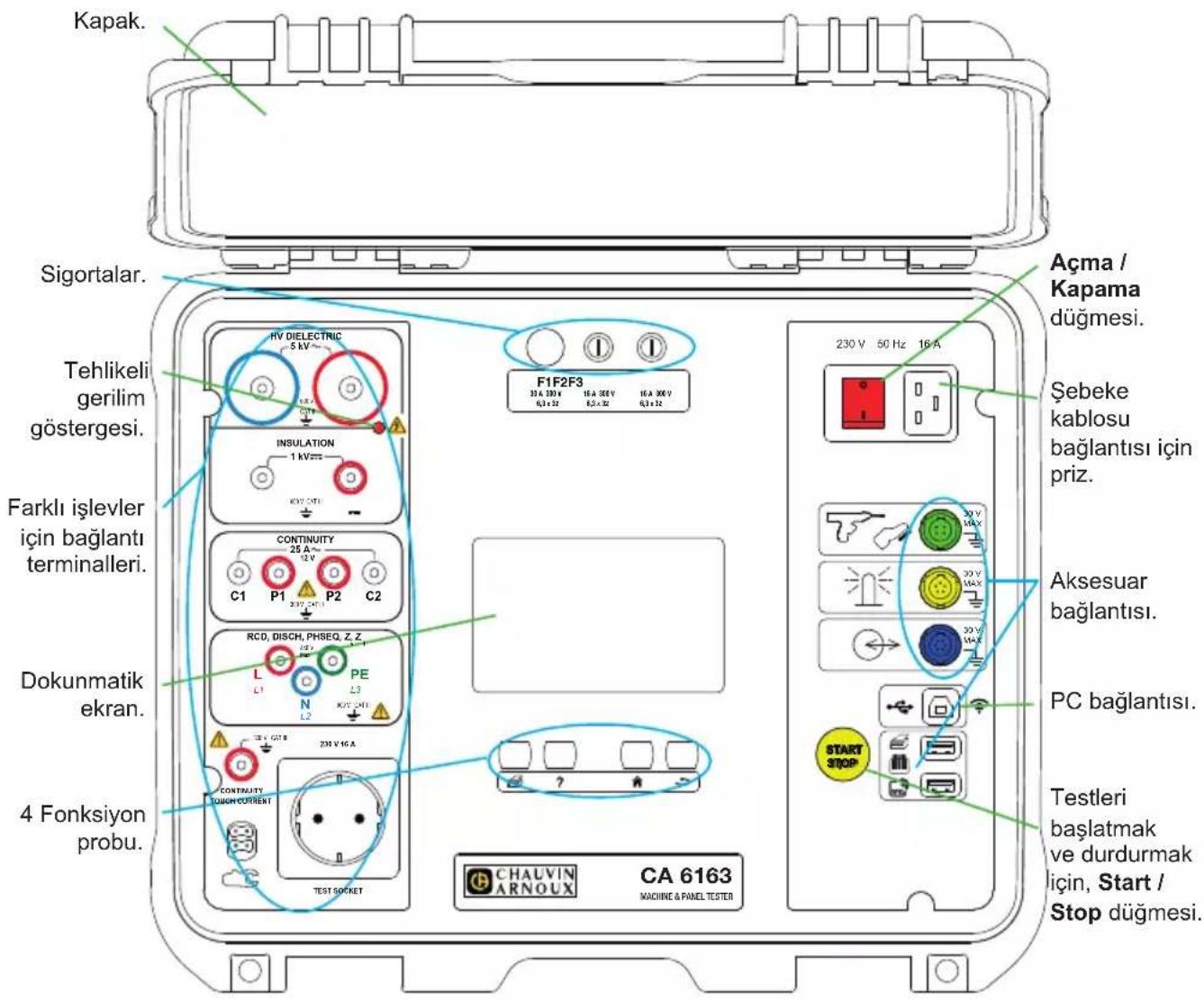

TANITIM

Kapak. Sigortalar. Tehlikeli gerilim göstergesi. Farklı işlevler için bağlantı terminalleri. Dokunmatik ekran. 4 Fonksiyon probu. HV DIELECTRIC 5 kV INSULATION 1 kV CONTINUITY 25 A C1 P1 P2 C2 RCD, DISCH, PHSEQ, Z, Z L PE N L3 CONTRALITY DIQUIN CURRENT TEST SOCKET F1F2F3 33 A 330 V 16 A 30 V 16 A 30 V 6 A 32 6 A 32 6 A 32 230 V 50 Hz 16 A Açma / Kapama düğmesi. Şebeke kablosu bağlantısı için priz. Aksesuar bağlantısı. PC bağlantısı. START STOP Testleri başlatmak ve durdurmak için, Start / Stop düğmesi. CHAUVIN ARNOUX CA 6163 MACHINE & PANEL TESTER

C.A 6424

Devam eden Auto Script veya ölçüm ile ilgili bir etiket basmak için.

Mevcut işlevle ilgili yardımı görüntülemek için.

Dokunmatik ekranı kalibre etmek için (uzun süreli basma).

Ana sayfaya dönmek için.

Bir seviye yukarı çıkmak için.

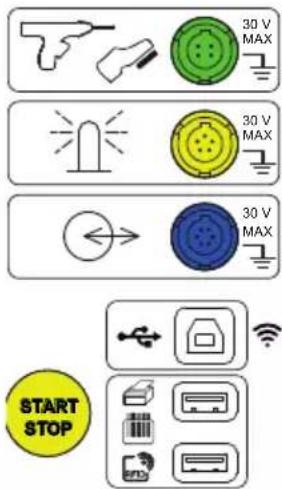

KONEKTÖRLER

30 V MAX 30 V MAX 30 V MAX START STOP

Dielektrik tabanca kumandasını veya ayakla kontrol pedalını (isteğe bağlı) bağlamak için 4 pimli özel yeşil soket.

İkaz ışıkları kulesini bağlamak için 5 pimli özel sarı soket (isteğe bağlı).

Kapı kapanışı denetleyiciyi bağlamak için 6 pimli özel mavi soket.

Kaydedilen verileri aktarabilmek veya yerleşik yazılımı güncelleyebilmek için bir PC'ye bağlanmayı sağlayan USB B tipi soket.

Yazıcıyı, barkod okuyucuyu veya RFID alıcıyı bağlamak için 2 adet USB A tipi soket.

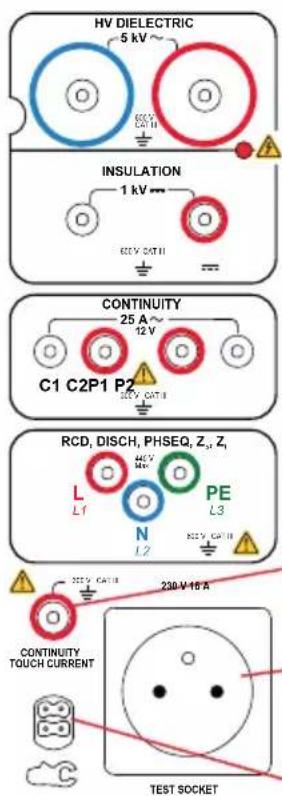

TERMINALLER

HV DIELECTRIC 5 kV ESCV CAT18 INSULATION 1 kV ESCV CAT18 CONTINUITY 25 A 12 V C1 C2P1 P2 230 V-18 A RCD, DISCH, PHSEQ, ZM, Z1 L1 N L2 PE L3 CONTINUITY TOUCH CURRENT TEST SOCKET

Dielektrik testleri için yüksek voltaj tabancalarının bağlanması sağlayan 2 güvenlik soketi.

İzolasyon ölçümleri için güvenlik kablolarının bağlanması sağlayan 2 güvenlik soketi.

Süreklilik ölçümleri için Kelvin tabancalarının ve/veya Kelvin krokodil penslerinin bağlanması sağlayan 4 güvenlik soketi.

Şebeke üzerinde ölçümler için tripod kablonun bağlanması sağlayan 3 güvenlik soketi.

Soketlerde süreklilik ölçümleri ve temas akımı ölçümleri için bir güvenlik kablosunun bağlanması sağlayan 1 güvenlik soketi (CA 6163).

Süreklilik, izolasyon, güç veya deşarj süresi ölçümleri için test edilecek cihazın güç kablosunun bağlanması sağlayan 1 adet Schuko® soketi. Bu fiş ülkenize uygun bir fiş ile değiştirilebilir.

Akım ölçümleri için akım kelepçesinin (isteğe bağlı) bağlanması sağlayan, 1 adet 4 pimli özel soket.

ÇALIŞTIR

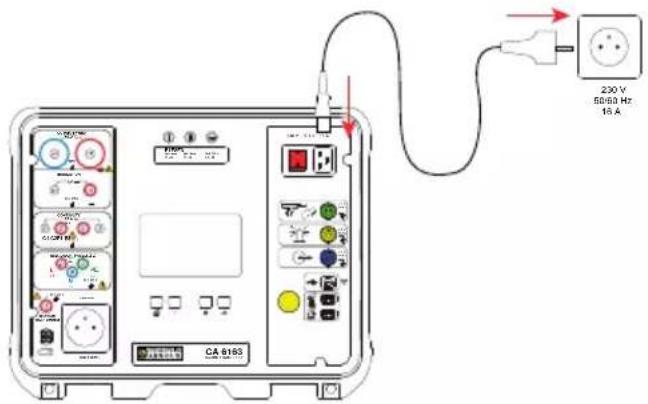

Elektrik kablosunu cihaz prizi ve elektrik şebekesi arasına bağlayın. Açma / Kapama anahtarına basın.

230V 5000 Hz 16 A CA 8183

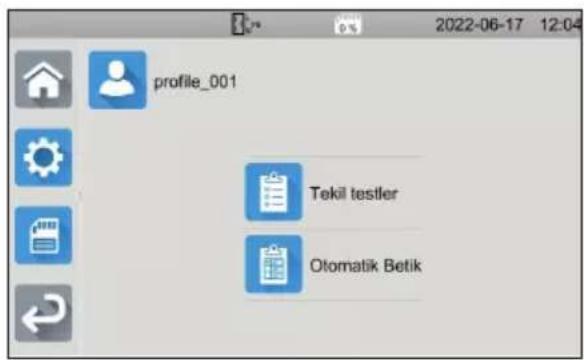

CİHAZIN KONFİGÜRASYONU

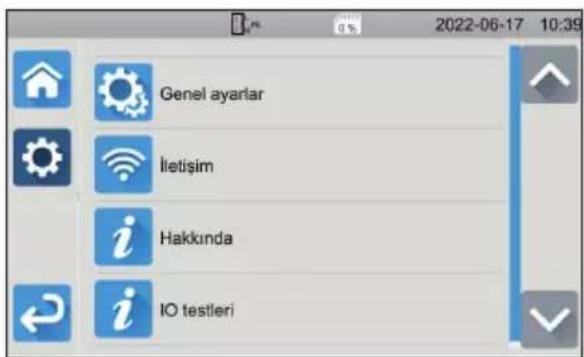

Konfigürasyona giriş yapmak için, üzerine basın.

profile_001 Tekil testler Otomatik Betik

Genel ayarlar İletişim Hakkında IO testleri

Cihazı yapılandırmak için: Dili seçin, tarih ve saati ve formatlarını ayarlayın, dokunmatik klavyenin sesini etkinleştirin veya devre dışı bırakın, bildirimleri / alarmları etkinleştirin veya devre dışı bırakın, ekranın parlaklığını ayarlayın, dielektrik testi için kapı denetleyicinin durumunu belirtin.

Wifi'ye bağlanmak ve hangi aksesuarların bağlı olduğunu belirtmek için.

Cihaz bilgilerini görüntüleyin: model, yerleşik yazılım sürümleri, bağlı kart sürümleri, garanti numarası, Ethernet IP adresi, wifi mac adresi.

Konektörlere bağlı aksesuarların varlığını kontrol etmek için (ayaklı kontrol pedalı, ikaz lambaları kulesi, kapı kapama deentleyici).
■ Start / Stop düğmesinin işleyişini kontrol etmek için:

ÖLÇÜMLER

Tek test simgesine basin, ardindan:

Süreklilik ölçümleri ve yalıtım ölçümleri güç beslemesi kapalıyken gerçekleştirilmelidir.

Sabit voltajda dielektrik

Rampa modunda dielektrik

Tehlikeli ölçüm. Kullanım önlemlerine uyulmaması elektrik çarpmasına neden olabilir.

RCD No Trip (Ayırmasız diferansiyel testi)

RCD impulsion (Empülsiyonda diferansiyel testi)

RCD rampe (Rampada diferansiyel testi)

Döngü empedansı

Hat empedansi

Güç

Güç ve kaçak akım

Doğrudan kaçak akım

Diferansiyel kaçak akım

İkame ile kaçak akım

Temas akımı (CA 6163)

Faz rotasyonu

Deşarj süresi

BAĞLANTILAR

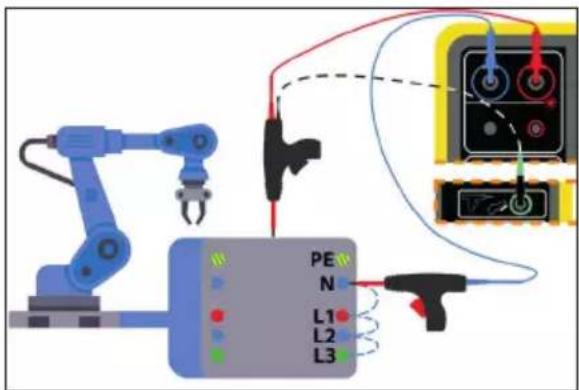

Bağlantı şemalarını görüntülemek için, ? tuşuna basın.

Dielektrik testi için bir yardım ekranı örneği ekte verilmiştir.

PE N L1 L2 L3

ÖLÇÜM KONFİGÜRASYONU

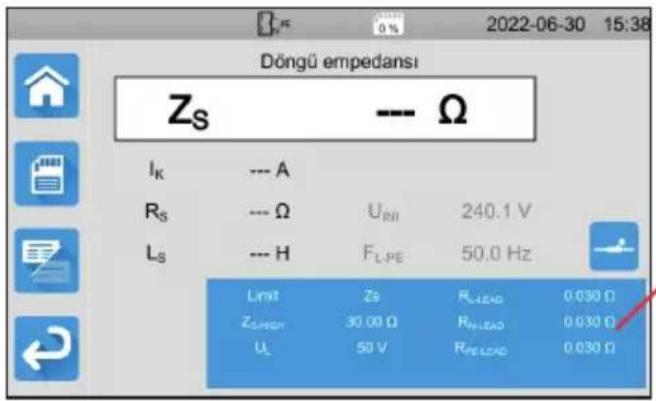

Ekrandaki mavi dikdörtgen, yapılandırılacak tüm parametreleri içerir. Ölçümlere göre değişirler.

Parametrelerde değişiklik yapmak için, üzerine tıklayın.

BİR ÖLÇÜMÜN BAŞLATILMASI

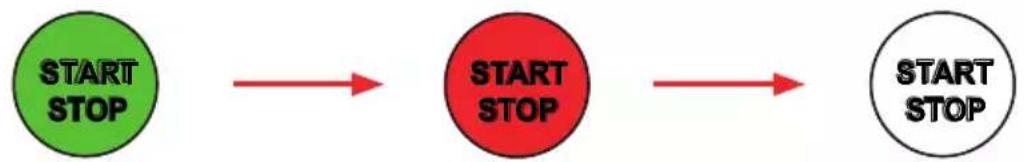

Ölçümü başlatmak için, Start / Stop düğmesine basın. Start / Stop düğmesine ancak yeşil olduğunda basabilirsiniz. Ölçüm sırasında kırmızı yanar ve sonra söner.

İzolasyon ölçümleri ve dielektrik testleri için, Start / Stop düğmesini kırmızı yanıncaya dek basılı tutun. Otomatik süreyi seçtiyseniz, kronometre geçen süreyi gösterir.

Otomatik süreyi seçmediyseniz, ölçüm stabil olana kadar bekleyin ve ardından, ölçümu durdurmak için Start / Stop üzerine basın.

Start / Stop düğmesi bir hatayı bildirmek için yanıp söner. Üzerine basarsanız, hata açık olarak görüntülenir.

SONUCUN OKUNMASI

Döngü empedansı Zs 2.44 Ω Ana ölçüm sonucu İk 99 A Rs 2.44 Ω UIN 242.9 V Ls 0.0 mH FL-PE 50.0 Hz Limit Zs RL-LOAD 0.030 Ω Zs-High 30.00 Ω RL-LOAD 0.030 Ω Uc 50 V RL-LOAD 0.030 Ω Ölçümün onaylanması (✓, X veya Q). Diğer ölçüm sonuçları Konfigürasyonun görüntülenmesi.

Süreklilik ölçümünde, döngü veya hat empedansı ölçümünde, diferansiyel testinde veya dielektrik testinde, cihaz yüksek akımlar üretebilir. Bu durumda iç sıcaklığı artacaktır.

Cihaz düzgün çalışamayacak kadar ısındığında, bu durum, durum çubuğunda beliren bir sembol ile bildirilir.

■: Cihazın sıcaklığı yüksek, ancak ölçümler hala mümkün.
Cihazın sıcaklığı aşırı yüksek ve ölçüm mümkün değil.

ÖLÇÜMLERİN KAYDI

Her ölçümün sonunda, tuşuna basarak kayıt yapabilirsiniz.

Bellek, siteler, nesneler, Auto Script'ler ve ölçümler olarak düzenlenir.

Her ölçüyü bir site ve nesne içinde kaydedin.

Site, nesnenin bulunduğu binadır. Nesne ise test edilecek makinedir.

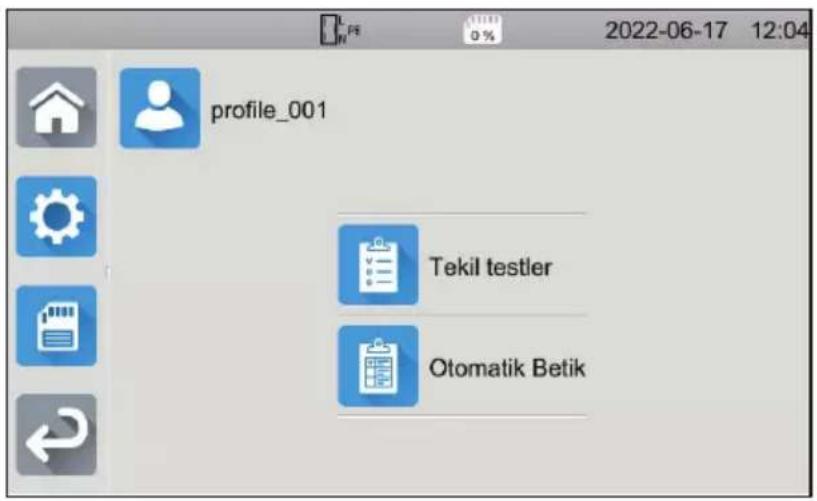

KAYITLARIN OKUNMASI

profile_001 Tekil testler Otomatik Betik

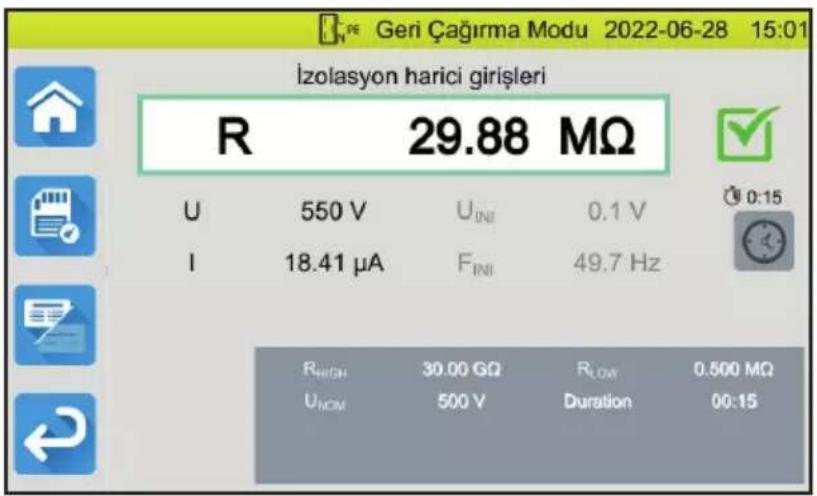

Ölçümleri yeniden okumak için ana ekrandan çıkın ve üzerine basın.

Izolasyon harici girişleri R 29.88 MΩ U 550 V U_INI 0.1 V I 18.41 μA F_INI 49.7 Hz R_HIGH 30.00 GΩ R_LOW 0.500 MΩ U_HIGH 500 V Duration 00:15

Ölçüm kayıt sırasında olduğu haliyle görüntülenir, ancak durum çubuğu sarıdır.

MTT UYGULAMA YAZILIMI

MTT (Machine Tester Transfer) uygulama yazılımı şunları sağlar:

■ Cihazı ve ölçümleri yapılandırmak,
■ Ölçümleri başlatmak,
■ Autoscript'leri programlamak,
■ Cihazda saklanan verileri bir PC'ye aktarmak.

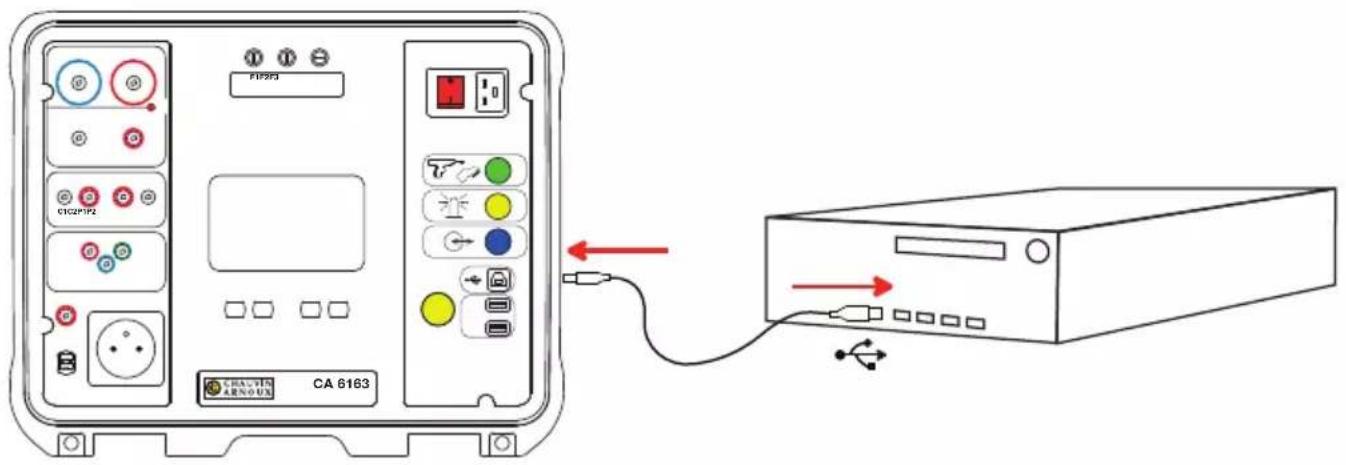

MTT uygulama yazılımını kurun. Yazılımı başlatın, tarafından ürünle birlikte verilen USB kablosunu kullanarak cihazı PC'ye bağlayın.

Tam kurulum talimatları için çalıştırma kitapçığına bakın.

F1293 C102P1P2 CA 6183

Cihazda saklanan tüm ölçümler PC'ye aktarılabilir. Aktarım, cihazda depolanan verileri silmez.

MTT'yi kullanmak için yardımına veya çalıştırma talimatlarına bkz.

SIGORTALAR

SIGORTA F1

F1 Sigortası, yüksek akım (10 veya 25 A) ile süreklilik ölçümünde cihazı korumak için kullanılır.

F1'i kontrol etmek için:

F1

30 A 300 V

6,3 x 32

F2F3

16 A 300 V

6,3 × 32

16 A 300 V

6,3 x 32

■ Cihazı süreklilik ölçümü durumuna getirin, ardından

■ Harici terminaller bağlantısını seçin.

■ C1 ve C2 terminalleri arasına bir güvenlik kablosu yerleştirerek kısa devre yapın.

■ Konfigürasyon için 10 A'lik bir ölçüm akımı ve 2 kablolu bir ölçüm seçin

- Ölçümü başlatmak için, Start / Stop düğmesine basın.

I akımı 0'a yakınsa, F1 sigortası arızalı demektir.

F2 VE F3 SİGORTALARI

F2 ve F3 sigortaları, cihaza giden güç kaynağını korumak için kullanılır.

F2 ve F3'ü kontrol etmek için:

■ Elektrik kablosunu cihaz prizi ve elektrik şebekesi arasına bağlayın.

■ Açma / Kapama anahtarına basın. Cihaz çalışır.

Cihaz çalışmıyorsa, bunun nedeni F2 veya F3 sigortalarından birinin veya her iki sigortanın da arızalı olmasıdır. Her halükarda, her iki sigortayı da değiştirin.

DEĞİŞTİRME İŞLEMİ

■ Cihazın tüm bağlantılarını çıkarın ve cihazı kapatın.

■ F1 için, sigorta kaidesi üzerine bastırarak çeyrek tur çevirerek gevşetin.

■ F2 ve F3 için, yassı tornavida yardımıyla bir çeyrek tur döndürerek gevşetin.

■ Arızalı sigortayı çıkarın ve yeni bir sigorta ile değiştirin.

Emniyetli durumun devamlılığı için, sorunlu sigortayı yalnızca aynı özelliklerde bir sigorta ile değiştirin.

F1: FF 30 A 300 V 6,3 x 32 mm

F2 ve F3: FF 16 A 300 V 6,3 x 32 mm

■ Sigorta kaidesini kapatın ve çeyrek tur çevirerek sıkıştırın. F1 için, sıkıştırırken üzerine bastırın.

■ Değiştirilen sigortanın doğru çalıştığını, yukarıda açıklandığı şekilde kontrol edin.
