MÔ TẢ

Cover. Fuses. Chỉ báo điện áp nguy hiểm. INSULATION 1 kV= C1 P1 23 V CONTINUITY 25 A~ L PE N L3 230 V 16 A Màn hình cảm úng. 4 phím chức năng. HV DIELECTRIC 5 kV F1F2F3 33A 30V 16A 30V 16A 30V (0,3 x 32) (0,3 x 32) (0,3 x 32) 230 V 50 Hz 16 A Công tắc Bật / Tất. O cấm để kết nói dây nguồn. Kết nối các phụ kiện. Kết nối PC. START STOP Nút Bất dầu / Dùng để bất dầu và dùng các kiểm tra. TEST SOCKET CHAUVIN ARNOUX CA 6163 MACHINE & PANEL TESTER

CÁC PHÍM

Đế in một nhân lên phép đo dòng điện hoặc Tập lệnh tự động.

Đế hiền thị trợ giúp tương ứng với chức năng dòng điện.

Đế hiệu chỉnh màn hình cảm ứng (nhán và giữ).

Để trở về trang chủ.

Để chuyển tới một cấp độ tiếp theo.

ĐẦU NÓI

30 V MAX 30 V MAX 30 V MAX START STOP

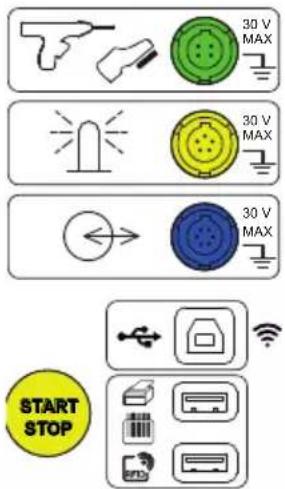

Ô cấm 4 điểm màu xanh lá cây chuyên dụng để kết nối bộ điều khiển súng điện môi hoặc bản đạp điều khiển bằng chân (tùy chọn).

Ô cấm 5 điểm màu vàng chuyên dụng để kết nối tháp đèn tín hiệu (tùy chọn).

Ô cấm 6 điểm màu xanh lam chuyên dụng để kết nối bộ kiểm tra độ đóng kín cửa.

Ô cấm USB loại B để kết nối với PC để có thể truyền dữ liệu đã ghi hoặc cập nhật chương trình cơ sở.

2 ô cấm USB loại A để kết nối máy in, đầu đọc mã vạch hoặc bộ thu RFID.

CÁC ĐẦU CỰC NÓI

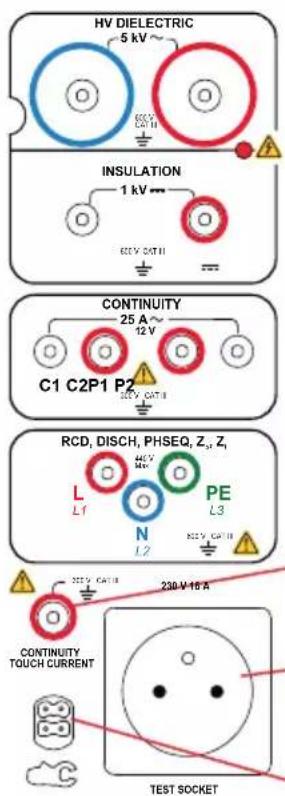

HV DIELECTRIC 5 kV ESCV CAT18 INSULATION 1 kV ESCV CAT18 CONTINUITY 25 A 12 V C1 C2P1 P2 300V CAT18 RCD, DISCH, PHSEQ, Z1, Z1 L L1 N L2 PE L3 300V CAT18 230V-18 A CONTINUITY TOUCH CURRENT TEST SOCKET

2 đầu cực nói an toàn để kết nói các súng điện áp cao cho các kiểm tra điện môi.

2 đầu cực nói an toàn để kết nói dây dẫn an toàn cho các phép đo cách điện.

4 đầu cực nối an toàn để kết nối súng Kelvin và/ hoặc kép cá sâu Kelvin cho các phép đo tính liên tục.

3 đầu cực nói an toàn để kết nối dây ba chân cho các phép đo nguồn điện lưới.

1 đầu cực nối an toàn để kết nối dây dẫn an toàn cho các phép đo tính liên tục trên ở cấm và phép đo dòng điện tiếp xúc (CA 6163).

1 ồ cấm Schuko® đề kết nối dây nguồn của thiết bị đang được kiểm tra về tính liên tục, độ cách điện hoặc các phép đo công suất điện. Có thể thay phích cấm này bằng một loại phích cấm phù hợp đối với quốc gia của bạn.

1 đầu nối 4 điểm chuyên dụng để kết nối kép ampe kế (tùy chọn) cho các phép đo dòng điện.

KHỜI ĐỘNG

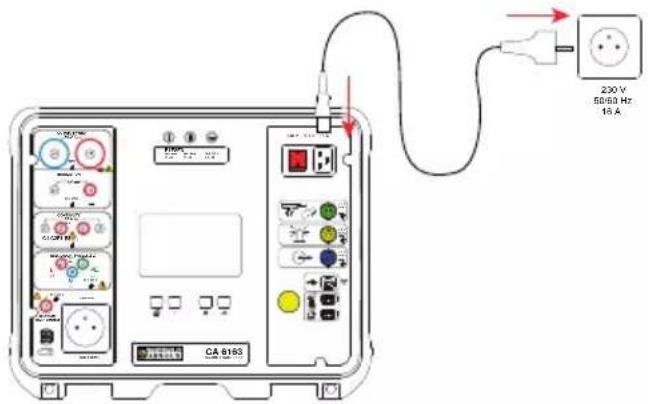

Kết nối dây dẫn nguồn giữa ở cấm thiết bị và nguồn điện. Nhân công tắc Bật / Tất.

CA 8183 230 V 5000 Hz 16 A

CÁU HÌNH CỦA THIẾT BỊ

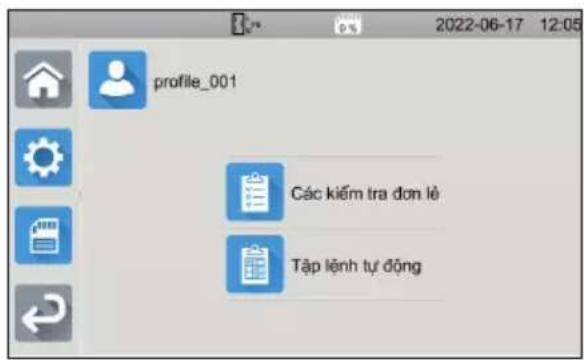

Nhân đề vào phần cải đặt.

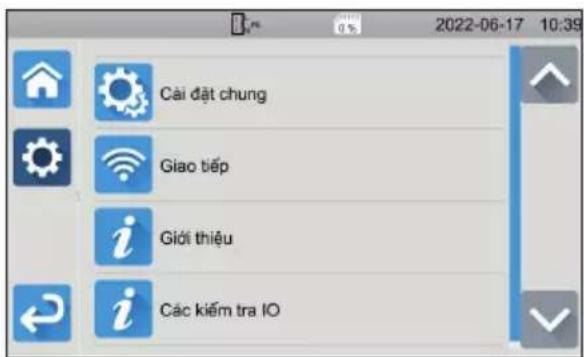

profile_001 Các kiểm tra đơn lẻ Tập lệnh tự động

Cải đặt chung Giao tiếp Giới thiệu Các kiểm tra IO

Để định cấu hình thiết bị: chọn ngôn ngữ, đặt ngày và giờ và định dạng của chúng, bật hoặc tất âm thanh bàn di cảm ứng, bật hoặc tất thông báo / cảnh báo, điều chỉnh độ sáng màn hình, chỉ báo trạng thái bộ kiểm tra cửa để kiểm tra điện môi.

Để kết nối với Wi-Fi và đề chỉ báo phụ kiện nào được kết nối.

Hiền thị thông tin thiết bị: kiểu máy, phiên bản chương trình cơ sở, phiên bản card mạng có đây, số bảo hành, địa chỉ IP Ethernet, địa chỉ wifi mac.

Để kiểm tra sự có mặt của các phụ kiện kết nối với các đầu nối (bàn đạp điều khiển bằng chân, tháp đèn báo hiệu, bộ kiểm tra đóng cửa).
■ Để kiểm tra hoạt động của nút Bắt đầu / Dùng.

ĐO LƯỜNG

Nhập vào biểu tượng kiểm tra một lần • debits

Các phép đo liên tục và phép đo cách điện phải được thực hiện khi tất nguồn.

Điện môi điện áp cố định

Độ biến đổi điện môi

Phép đo là nguy hiểm. Nếu các lưu ý khi sử dụng không được tuân thủ đúng, nó có thể gây ra điện giật.

RCD không ngắt (Kiểm tra vi sai không ngắt)

RCD xung (Kiểm tra vi sai xung)

RCD biến đổi (Kiểm tra vi sai biến đổi)

Trở kháng vòng lặp

Trở kháng đường dây

Công suất

Công suất và dòng điện rò rỉ

Dòng điện rò rì trực tiếp

Dòng điện rò rì vi sai

Dòng điện rò rì bằng thay thế

Dòng điện tiếp xúc (CA 6163)

Xoay pha

Thời gian phóng điện

KẾT NỐI

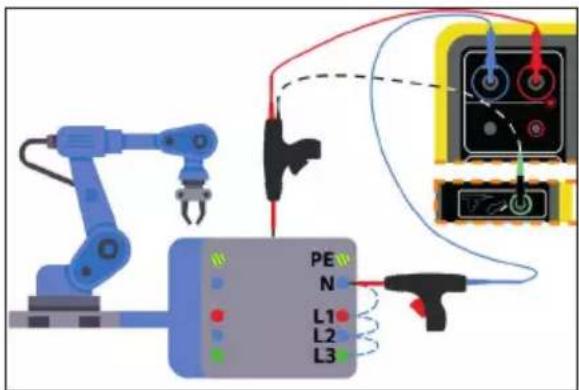

Nhân phím ? để hiển thị sơ đồ kết nối.

Đính kèm là một ví dụ về màn hình trợ giúp để kiểm tra điện môi.

PE N L1 L2 L3

ĐỊNH CẦU HÌNH CÁC PHÉP ĐO

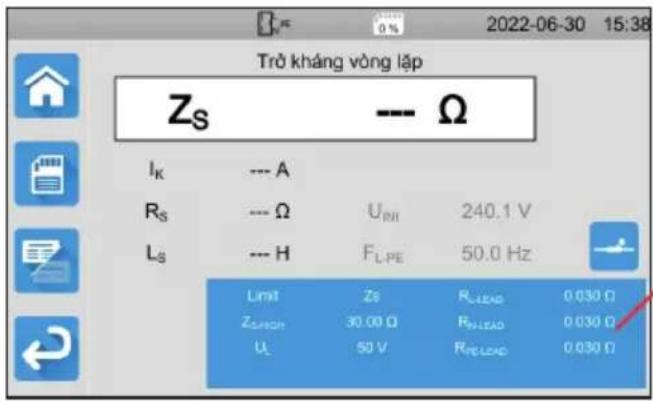

Hình chữ nhật màu xanh lam trên màn hình bao gồm tất cả các cải đặt để định cấu hình. Chúng thay đổi tùy theo các phép đo.

Nhập vào nó để thay đổi cải đặt.

BẮT ĐẦU MỘT PHÉP ĐO

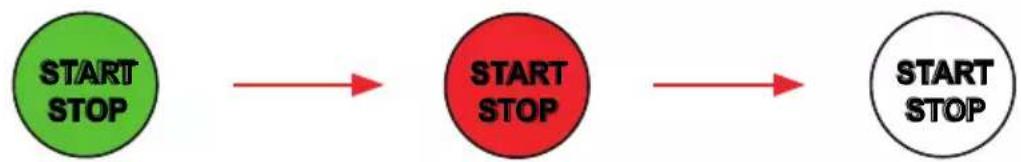

Nhấn nút Bắt đầu / Dừng để bắt đầu phép đo. Bạn chỉ có thể nhân nút Bắt đầu / Dừng khi nút này có màu xanh lực. Nút này chuyển sang màu đỏ trong suốt thời gian đo rời tất.

Để thực hiện các phép đo cách điện và các kiểm tra điện môi, nhân và giữ nút Bắt đầu / Dùng cho đến khi nút này chuyển màu đỏ. Nếu bạn đã chọn thời lượng tự động, đồng hồ bẩm giờ sẽ chỉ báo để cho biết thời gian đã trôi qua.

Nếu bạn chưa chọn thời lượng tự động, chờ cho tới khi phép đo ổn định rời nhân lại nút Bắt đầu / Dùng để dùng lại. Để báo cáo một lỗi, nút Bắt đầu / Dùng nhập nháy. Nếu bạn nhân nó, lỗi sẽ được hiển thị dưới dạng văn bản thuần túy.

ĐỘC KẾT QUẢ

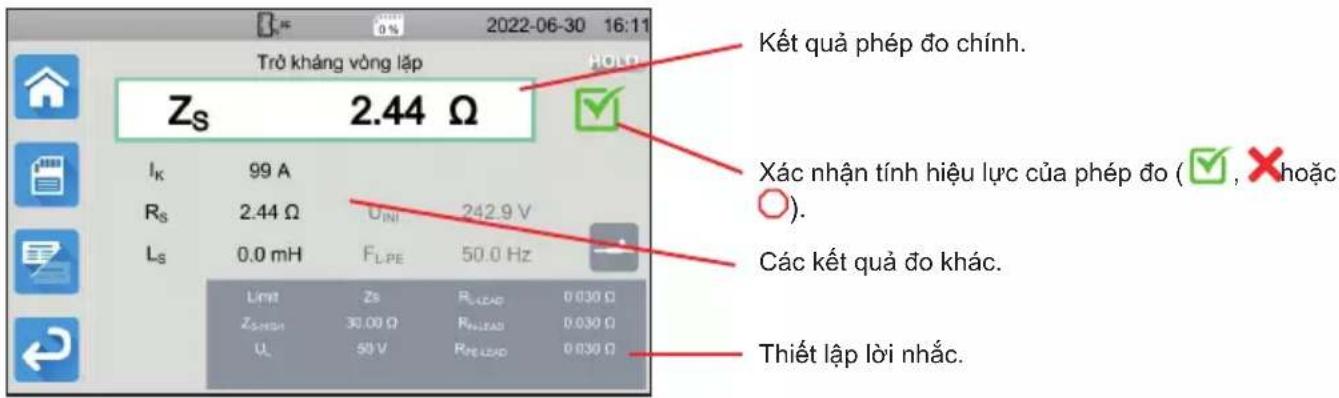

Trô kháng vòng lặp Zs 2.44 Ω Ik 99 A Rs 2.44 Ω UINI 242.9 V Ls 0.0 mH FLPE 50.0 Hz Limit Zs RLLEAD 0.030 Ω ZS-NEH 30.00 Ω RFLLEAD 0.030 Ω UL 50 V RLLEAD 0.030 Ω Kết quả phép đo chính. Xác nhận tính hiệu lực của phép đo ( ✓, ✗ hoặc ○). Các kết quả đo khác. Thiết lập lời nhắc.

Trong quá trình đo liên tục, đo trở kháng vòng lặp hoặc trở kháng đường dây, kiểm tra vi sai hoặc kiểm tra điện môi, thiết bị có thể tạo ra dòng điện cao. Nhiệt độ bên trong của thiết bị sau đó sẽ tăng lên.

Khi thiết bị quá nóng để có thể hoạt động bình thường, nó sẽ chỉ báo ra điều này bằng cách hiển thị một biểu tượng trên thanh trạng thái.

■: Nhiệt độ thiết bị cao, nhưng các phép đo vẫn có thể thực hiện được.
■ ！: nhiệt độ của thiết bị quá cao và các phép đo không thể thực hiện được nữa.

LƯU CÁC PHÉP ĐO

Khi kết thúc mỗi phép đo, bạn có thể lưu nó lại bằng cách nhân

Bộ nhớ được sắp xếp theo địa điểm, đối tượng, Tập lệnh tự động và các phép đo.

Lưu mỗi phép đo ở một địa điểm và một đối tượng.

Địa điểm đại diện cho tòa nhà nơi đối tượng được đặt. Đối tượng đại diện cho máy được kiểm tra.

XEM LẠI CÁC BẢN GHI

profile_001 Các kiểm tra đơn lẻ Tập lệnh tự động

Để xem lại các phép đo, hãy bắt đầu từ màn hình chính và nhân

Chế độ gọi lại 2022-06-28 15:01 Các đầu vào cách điện bên ngoài R 29.88 MΩ U 550 V UINI 0.1 V I 18.41 μA FINI 49.7 Hz RHIGH 30.00 GΩ RLOW 0.500 MΩ UNOM 500 V Duration 00:15

Kết quả đo được hiển thị như khi được lưu, ngoại trừ thanh trạng thái có màu vàng.

PHẦN MỀM ỨNG DỤNG MTT

Phần mềm ứng dụng MTT (Machine Tester Transfer) cho phép bạn:

■ cấu hình thiết bị và phép đo,
■ bắt đầu đo lường,
■ chương trình Tệp lệnh tự động,
■ chuyển dữ liệu được lưu trong thiết bị sang PC.

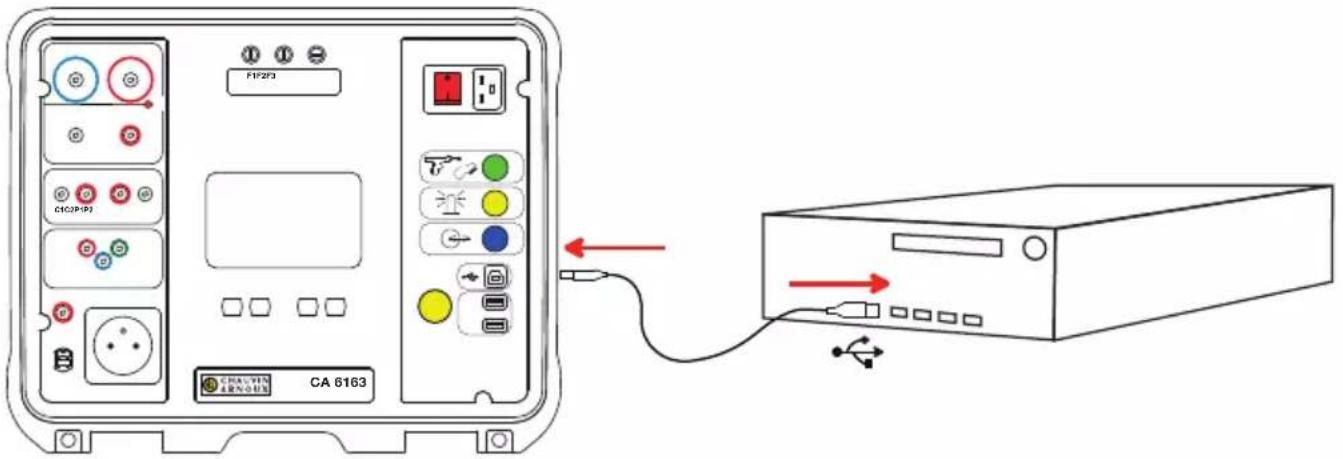

Cải đặt phần mềm ứng dụng MTT. Khởi động necu thu đó kết nối thiết bị với PC bằng cấp USB được cung cấp kèm. Tham khảo hướng dẫn sử dụng để biết chi tiết cải đặt một cách đầy đủ.

F1P2F3 C1C2P-F3 CA 6163 CRUJIN ENONE USB

Tất cả các phép đo được ghi lại trong thiết bị có thể được chuyển sang PC. Việc chuyển dữ liệu sẽ không xóa dữ liệu đã lưu.

Để sử dụng MTT, hãy tham khảo trợ giúp hoặc hướng dẫn sử dụng của nó.

CẦU CHÌ

CẦU CHÌ F1

Cầu chỉ F1 bảo vệ thiết bị trong phép đo tính liên tục với dòng điện cao (10 hoặc 25 A).

Đế kiểm tra F1:

F1

30 A 300 V

6,3 x 32

F2F3

16 A 300 V

6,3 × 32

16 A 300 V

6,3 x 32

■ Đặt thiết bị ở trạng thái phép đo liên tục, rồi

■ Chọn kết nối Đầu cực nối bên ngoài

■ Gây ngắn mạch bằng cách kết nối một dây dẫn an toàn giữa các đầu cực nối C1 và C2.

■ Đối với cấu hình, chọn một dòng điện đo 10 A và một phép đo 2 dây

■ Nhân nút Bắt đầu / Dùng để bắt đầu phép đo.

Nếu dòng điện I gần bằng 0, cầu chỉ F1 bị lỗi.

CẦU CHÌ F2 VÀ F3

Cầu chỉ F2 và F3 bảo vệ nguồn điện cấp cho thiết bị.

Đế kiểm tra F2 và F3:

■ Kết nối dây dẫn nguồn giữa ở cắm thiết bị và nguồn điện.

■ Nhân công tắc Bật / Tất. Thiết bị khởi động.

Nếu thiết bị không khởi động, một trong hai cầu chỉ F2 hoặc F3, hoặc cả hai cầu chỉ đều bị lỗi. Dù là trường hợp nào đi nữa, hãy tiến hành thay thế cả hai cầu chỉ.

QUY TRÌNH THAY THẾ

Ngắt kết nối bất cứ thứ gì được kết nối với thiết bị và tất thiết bị.

■ Đối với F1, nhân giá đỡ cầu chỉ trong khi vận nó một phần tư vòng.

■ Đối với F2 và F3, sử dụng tuốc nợ vít dẹt để tháo giá đỡ cầu chỉ một phần tư vòng.

■ Tháo câu chì bị lỗi và thay thế bằng câu chì mới.

Để đảm bảo an toàn liên tục, chỉ thay cầu chỉ bị lỗi bằng một cầu chỉ có các đặc tính giống hệt nó.

F1: FF 30 A 300V 6,3 x 32mm

F2 và F3: FF 16 A 300V 6,3 x 32mm

■ Đóng giá đỡ cầu chỉ bằng cách tiết chặt nó một phần tư vòng. Đối với F1, nhân trong khi vận chặt.

■ Kiểm tra hoạt động chính xác của cầu chỉ đã thay thế như mô tả ở trên.
