KÄYTTÖOHJE CA 6161 CHAUVIN ARNOUX
Lataa laitteesi käyttöohjeet seuraavan linkin kautta:
https://www.chauvin-arnoux.com/COM/CA/doc/Kayttoohjeet_CA6131_CA6133.pdf

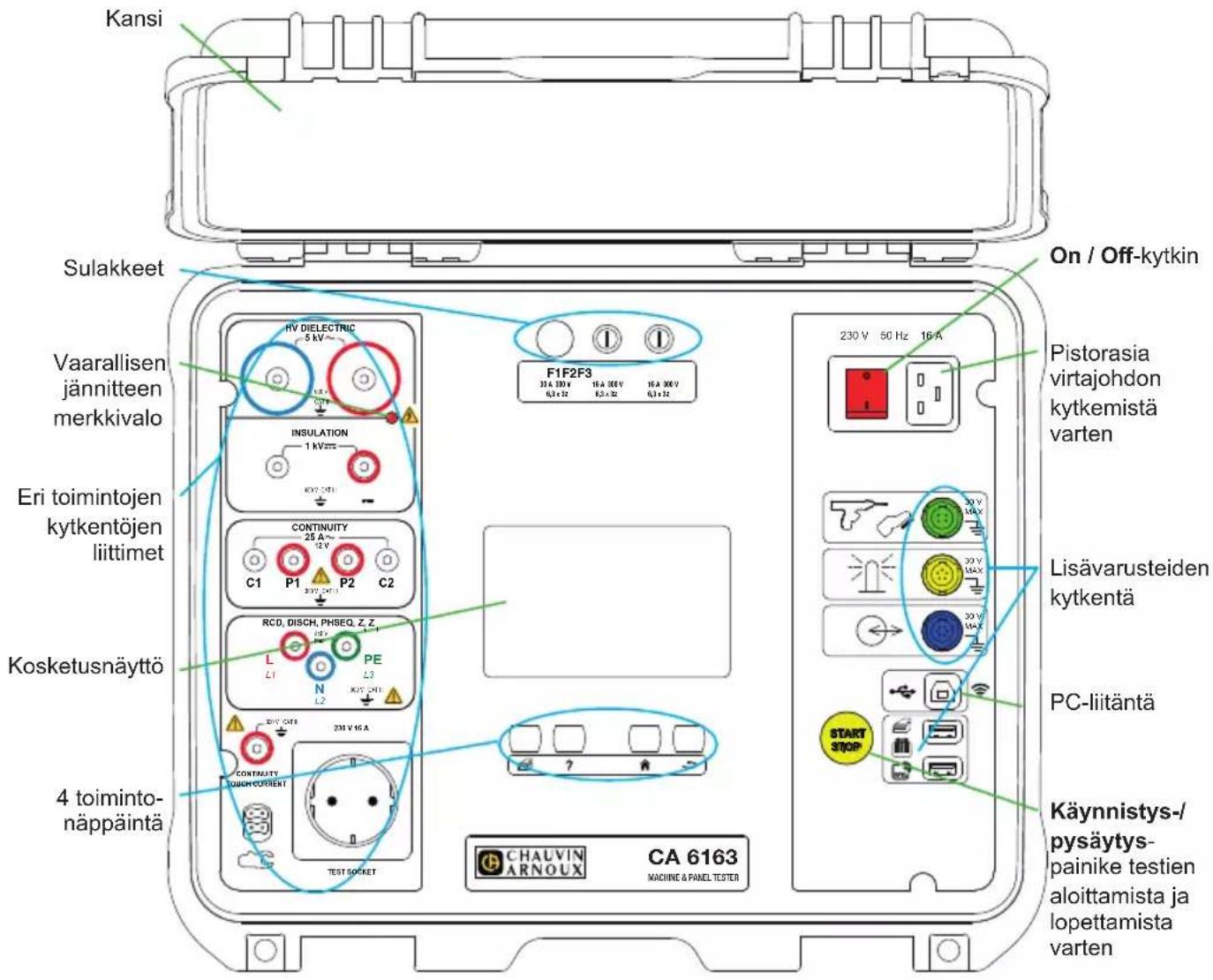

KUVAUS

Käynnissä olevaa mittausta tai Auto-Scriptia koskevan etiketin tulostaminen.

Parhaillaan käytössä olevaan toimintoon liittyvän ohjeen näyttö Kosketusnäytön kalibrointi (pitkä painallus)

Paluu aloitusnäyttöön

Siirtyminen yksi taso ylöspäin

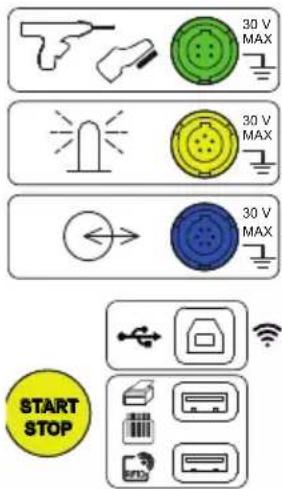

ERITYISLIITTIMET
5 pisteen keltainen erityisliitin merkkivalotornin kytkemistä varten (lisävaruste)
6 pisteen sininen erityisliitin suljetun oven varmistimen kytkemiseksi
B-tyypin USB-liitin tietokoneen kytkentää varten tallennettujen tietojen siirtämistä tai ohjelmiston (firmware) päivittämistä varten.
2 A-tyypin USB-liitintä tulostimen, viivakoodilukijan tai RFID-vastaanottimen kytkemistä varten.

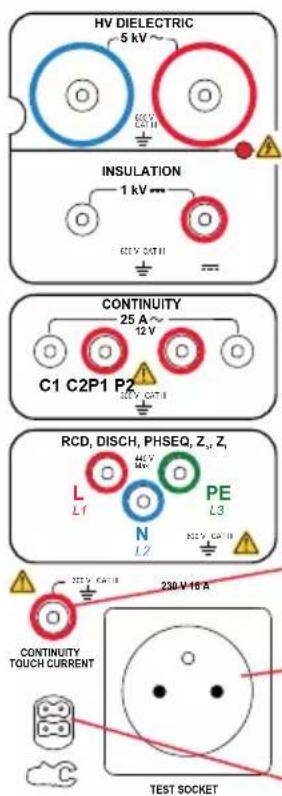

LIITTIMET
2 turvaliitintä turvakaapelien kytkemiseksi eristysvastuksen mittausta varten
4 turvaliitintä Kelvin-pistoolien ja/tai Kelvin-hauenleukojen kytkemiseksi jatkuvuusmittauksia varten
3 turvaliitintä kolmipäisen johdon kytkemiseksi verkkojännitteen mittausta varten.
1 turvaliitin turvakaapelin kytkemiseksi pistorasioiden jatkuvuusmittauksia ja kosketusvirran mittauksia (CA 6163) varten.
1 Schuko®-pistorasia laitteen virtajohdon kytkemiseksi jatkuvuustestin, eristystestin tai virtamittausten ajaksi. Kyseinen pistorasia voidaan korvata oman maasi järjestelmässä toimivalla pistorasialla.
Yksi 4 pisteen erityisliitin ampeerimittarin pihtien (lisälaite) kytkemiseksi virtamittauksia varten.

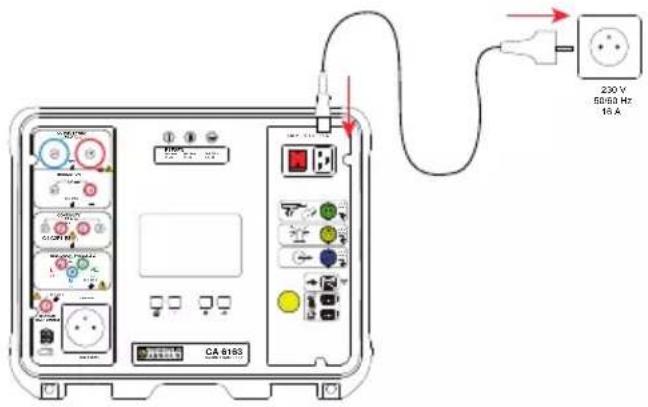

KÄYNNISTÄMINEN
Kytke virtajohto laitteen liittimeen ja sähköpistorasiaan. Paina On / Off -kytkintä.


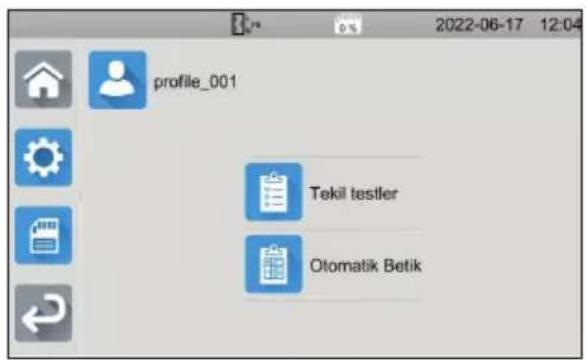

230 V 50/60 Hz 16 A CA 6183LAITTEEN KONFIGUROINTI
Siirry asetuksiin painamalla -painiketta.


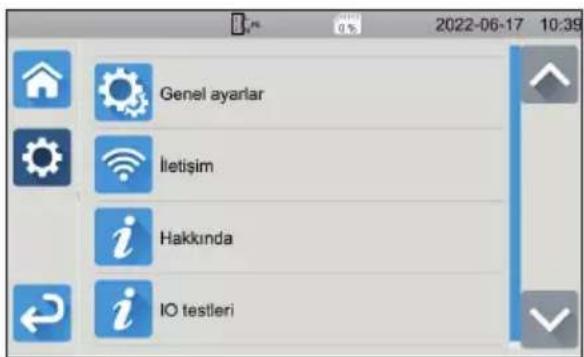

Laitteen konfigurointi: valitse kieli, aseta päivämäärä ja kellonaika ja niiden muoto, ota kosketusnäytön ääni käyttöön tai poista se käytöstä, ota ilmoitukset/hälytykset käyttöön tai poista ne käytöstä, säädä näytön kirkkaus, osoita oven tarkistuksen tila dielektrisiä testejä varten.

Wifi-yhteyden muodostaminen ja kytkettyjen lisälaitteiden osoittaminen.

Laitteen tietojen näyttäminen: malli, ohjelmistoversiot (firmware), kytkentäkorttiversiot, takuunumero, Ethernet-yhteyden IP-osoite, Wifin Mac-osoite.

■ Sellaisten lisälaitteiden olemassaolon tarkistaminen, jotka on kytketty liittimiin (jalkakytkin, merkinantolampputorni, suljetun oven varmistin)
Käynnistys-/ Pysäytys -painikkeen toiminnon tarkistaminen.
MITTAUKSET
Kosketa yksittäisen testin kuvaketta ja sen jälkeen kuvaketta

Näköhavaintoon perustuva tarkastus
Jatkuvuus
Eristys

Jatkuvuusmittaukset ja eristysvastuksen mittaukset täytyy suorittaa laitteen virran ollessa katkaistuna.
Dielektrinen kiinteä jännite
Dielektrinen ramppi

Vaarallinen mittaus. Jos varotoimia ei noudateta, seurauksena voi olla sähköisku.
RCD laukeamaton (vikavirtasuojatesti ilman laukaisua)
RCD pulssi (vikavirtasuojatesti pulssikäytössä)
RCD ramppi (vikavirtasuojatesti ramppikäytössä)
Silmukkaimpedanssi
Linjaimpedanssi
Teho
Teho ja vuotovirta
Suora vuotovirta
Differentiaalinen vuotovirta
Korvausvuotovirta
Kosketusvirta (CA6163)
Vaihekierto
Purkausaika
KYTKENNÄT
Näytä kytkentäkaaviot painamalla ? -painiketta.

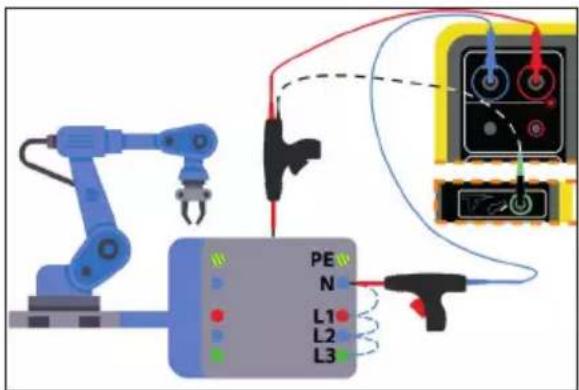

Liitteenä on esimerkki dielektrisen testin tukinäytöstä.

Näytön sinisessä suorakulmiossa ovat kaikki konfiguroitavat asetukset. Ne vaihtelevat mittausten mukaan.
Napsauta suorakulmiota asetusten muuttamiseksi.
MITTAUKSEN ALOITTAMINEN

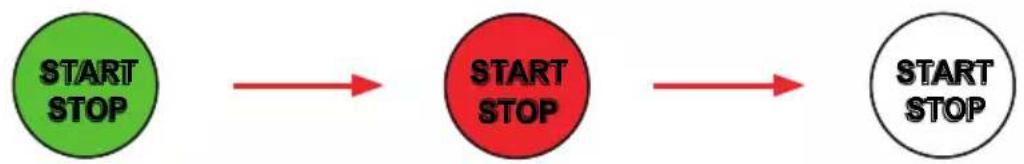

Paina Käynnistys-/Pysäytys-painiketta mittauksen aloittamiseksi. Voit painaa Käynnistys-/Pysäytys-painiketta vain silloin, kun se on vihreä.
Se muuttuu punaiseksi mittauksen ajaksi ja sammuu sen jälkeen.
Kun kyse on eristysmittauksista ja dielektrisistä testeistä, paina Käynnistys-/Pysäytys-painiketta ja pidä se pohjassa, kunnes painike muuttuu punaiseksi.

Jos olet valinnut automaattisen keston, ajanottokello ilmaisee kuluneen ajan.
Jos et ole valinnut automaattista kestoa, odota kunnes mittaus on vakaa ja paina sitten Käynnistys-/Pysäytys-painiketta uudelleen mittauksen lopettamiseksi.
Jos on tapahtunut virhe Käynnistys-/Pysäytys-painike vilkkuu. Virheilmoituksen saa näkyviin selvänä tekstinä painamalla kyseistä painiketta.

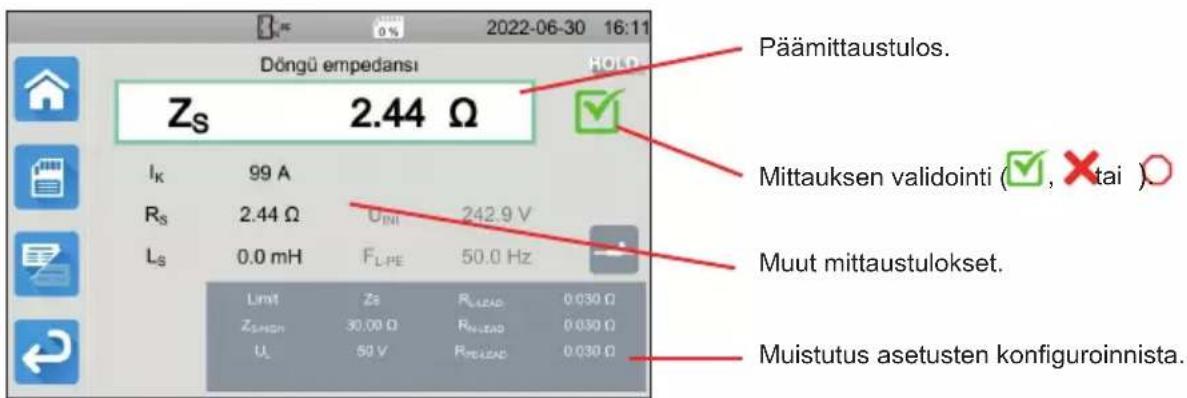

TULOKSEN LUKEMINEN
Kun laite on liian kuuma toimiakseen asianmukaisesti, asiaa ilmaiseva kuvake tulee näkyviin tilariville.
■: Laitteen lämpötila on korkea, mutta mittaukset ovat edelleen mahdollisia.
- !: laitteen lämpötila on liian korkea eivätkä mittaukset ole enää mahdollisia.
MITTAUSTEN TALLENNUS
Kunkin mittauksen päättyessä voit tallentaa sen painamalla -painiketta.
Muisti on jaettu kohdealueiden, kohteiden, Auto Scriptien ja mittausten mukaan.











Tallenna kukin mittaus kohdealueeseen ja kohteeseen.
Alue edustaa rakennusta, jossa kohde sijaitsee. Kohde edustaa testattavaa konetta.
TALLENNUSTEN TARKISTAMINEN


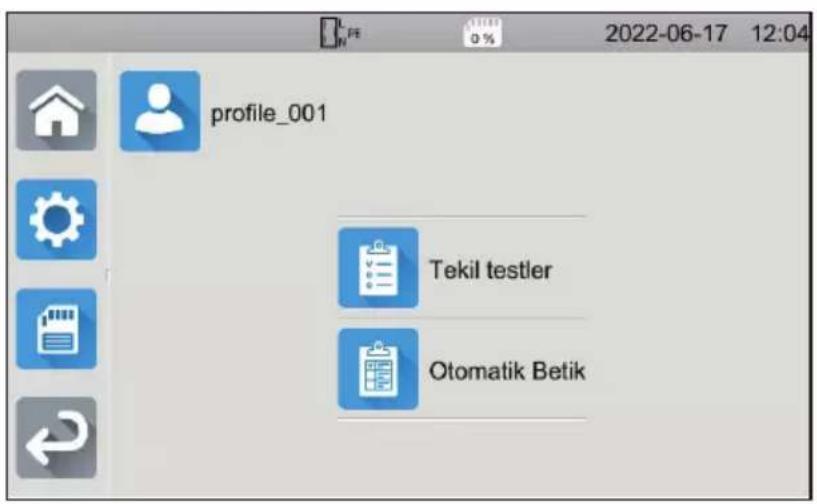

profile_001 Tekil testler Otomatik BetikMittaukset tarkistetaan aloittamalla
aloitusnäytöstä ja painamalla


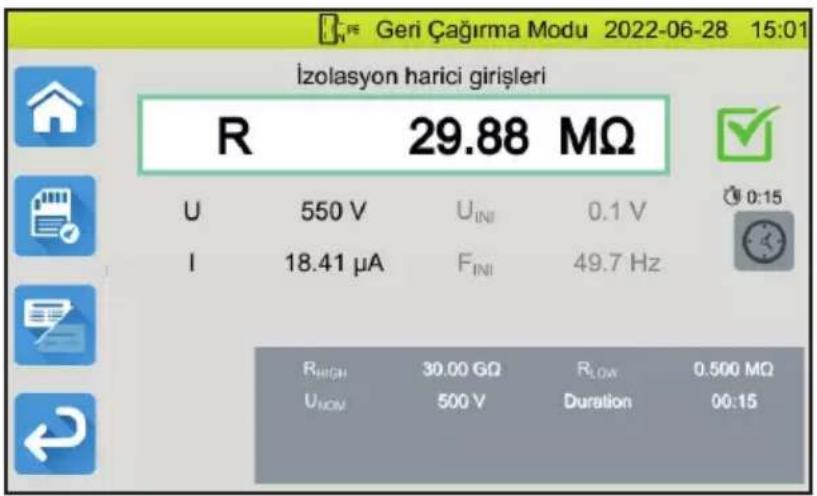

Izolasyon harici girişleri R 29.88 MΩ U 550 V UINI 0.1 V I 18.41 μA FINI 49.7 Hz RHIGH 30.00 GΩ RLOW 0.500 MΩ UNOW 500 V Duration 00:15Mittaus näytetään siinä muodossa kuin se tallennettiin, paitsi että tilapalkki on keltainen.
MTT-SOVELLUSOHJELMISTO
MTT-sovellusohjelmiston (Machine Tester Transfer) avulla voit
■ konfiguroida laitteen ja mittaukset,
■ käynnistää mittaukset,
■ ohjelmoida Auto Scriptit,
■ siirtää laitteeseen tallennetut tiedot tietokoneelle.

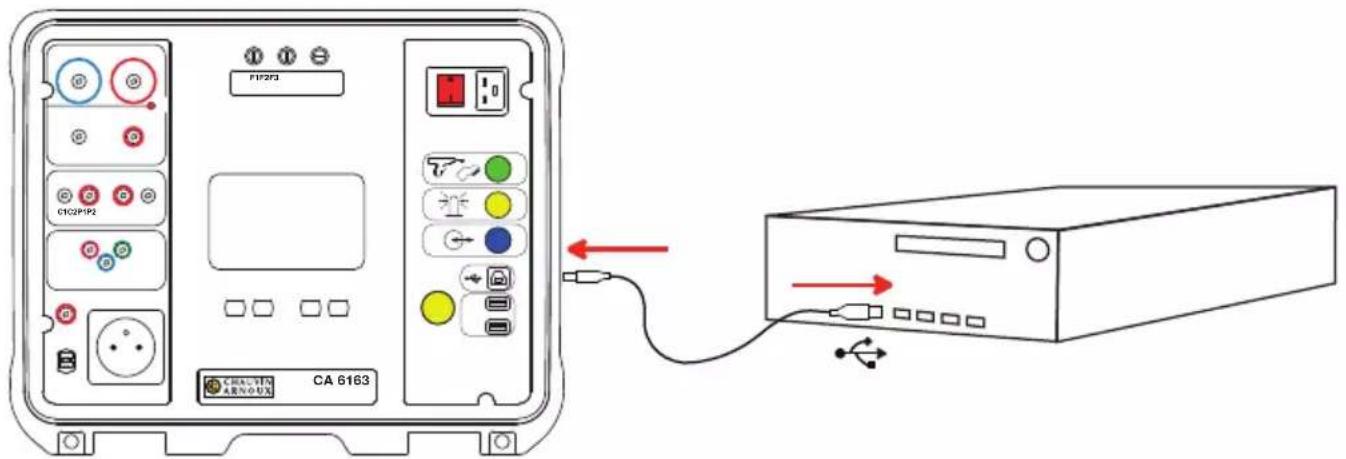

Asenna MTT-sovellusohjelmisto. Käynnistä se. USB-kaapelin avulla.
Kytke laite sen jälkeen tietokoneeseen mukana toimitetun
Kaikki laitteella tallennetut mittaukset voidaan siirtää tietokoneelle. Tietojen siirtämisen yhteydessä ei häviä tallennettuja tietoja.
MTT-ohjelmiston käytöstä saat tietoa tukinäytöstä tai sen käyttöohjeista.
SULAKKEET
SULAKE F1
Sulake F1 suojaa laitetta jatkuvuusmittauksessa, jonka aikana virta on suuri (10 tai 25 A).
Sulakkeen F1 tarkistaminen:

sen jälkeen




F1
30 A 300 V
6,3 x 32
F2F3
16 A 300 V
6,3 × 32
16 A 300 V
6,3 x 32

■ Valitse Ulkoiset liittimet -kytkentä.
■ Tee oikosulku kytkemällä turvakaapeli liitinten C1 ja C2välille.

■ Valitse konfigurointia varten 10 A:n mittausvirta ja kahden johtimen mittaus
■ Paina Käynnistys-/Pysäytys-painiketta mittauksen aloittamiseksi.
Jos virta on lähellä nollaa, sulake F1 on viallinen.
SULAKKEET F2 JA F3
Sulakkeet F2 ja F3 suojaavat laitteen virransyöttöä.
Sulakkeiden F2 ja F3 tarkistaminen:
■ Kytke virtajohto laitteen liittimeen ja sähköpistorasiaan.
■ Paina On / Off -kytkintä. Laite käynnistyy.
Ellei laite käynnisty, joko sulake F2 tai F3 on viallinen tai molemmat ovat viallisia. Vaihda kummassakin tapauksessa kumpikin sulake uuteen.
SULAKKEEN VAIHTO
- Irrota laitteeseen mahdollisesti kytketyt johdot ja sammuta laite.
Vaihtaessasi F1-sulaketta paina sulakkeen pidintä samalla, kun kierrät sitä auki neljänneskierroksen.
■ Vaihtaessasi F2- ja F3-sulaketta avaa sulakkeen pidintä neljänneskierros ruuvimeisselin avulla.
■ Poista viallinen sulake ja vaihda se uuteen sulakkeeseen.

Jotta laite olisi jatkossakin turvallinen, vaihda viallisen sulakkeen tilalle täysin vastaavanlainen sulake.
F1: FF 30 A 300 V 6,3 x 32 mm
F2 ja F3: FF 16 A 300 V 6,3 x 32 mm
■ Sulje sulakkeen pidin kiertämällä sitä kiinni neljänneskierros. Paina F1-sulaketta samalla kuin kiristät sitä.
■ Tarkista, että uudet sulakkeet toimivat oikein edellä kuvatulla tavalla.
