用户手册 CA 6161 CHAUVIN ARNOUX

如需下载您仪器的操作手册，请访问以下链接：

https://www.chauvin-arnoux.com/COM/CA/doc/User_manual_zh_CA6161_CA6163.pdf

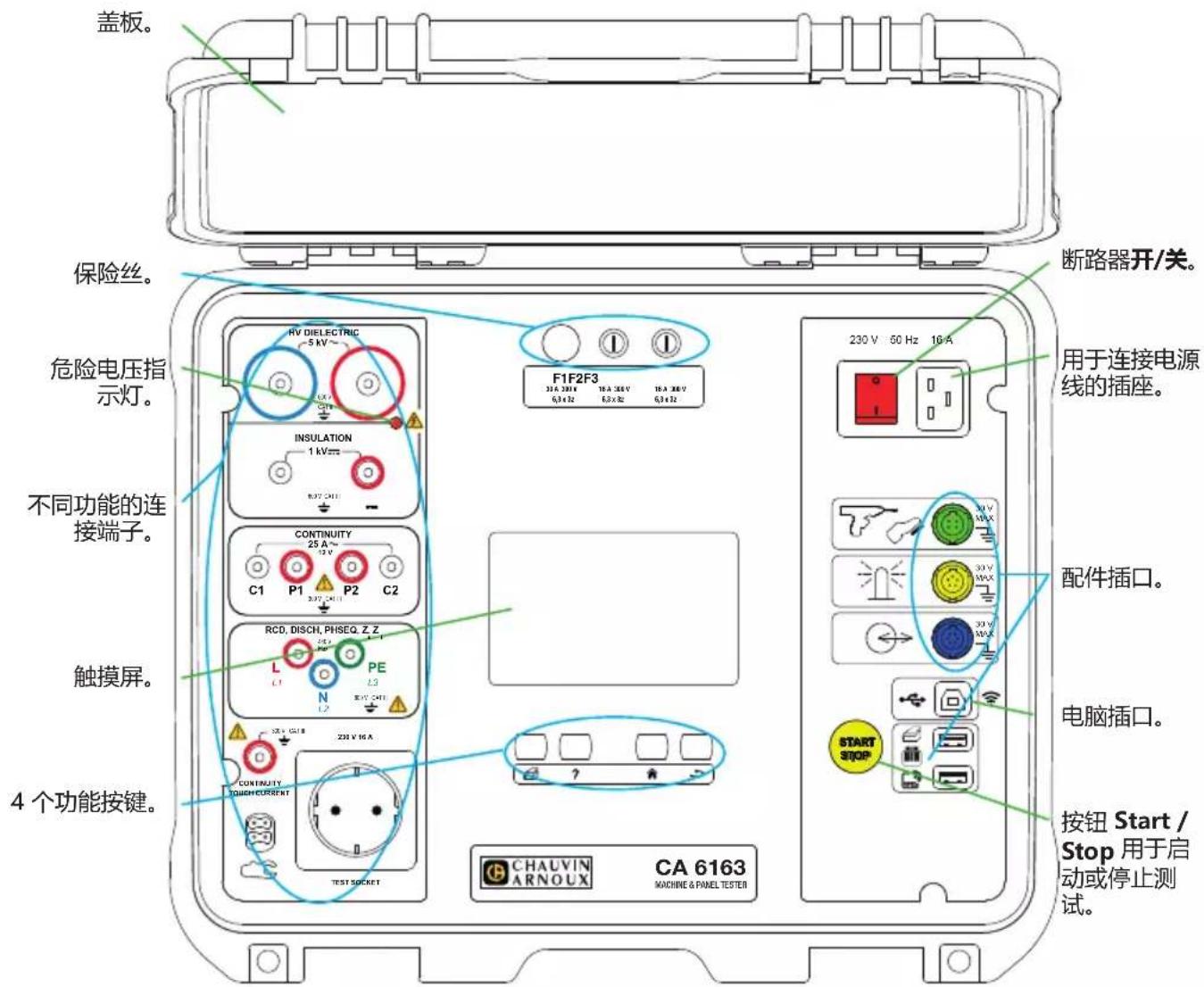

简介

盖板。 保险丝。 危险电压指示灯。 F1F2F3 230 V 50 Hz 10 A INSULATION 1 kV mm 2.07 x 4x11 CONTINUITY 25 A 12 V C1 P1 P2 C2 RCD, DISCH, PHSEQ, Z Z L PE N 1.2 32 V 4x11 230 V 16 A CONTINUITY ONION CURRENT TEST SOCKET 4 个功能按键。 断路器开/关。 用于连接电源线的插座。 配件插口。 电脑插口。 按钮 Start / Stop 用于启动或停止测试。 CHAUVIN ARNOUX CA 6163 MACHINE & PANEL TESTER

按键

用于在当前测量或自动脚本运行时打印标签。

用于显示当前功能的帮助。

用于校准触摸屏（长按）。

用于返回主页。

用于返回上一级菜单。

接口

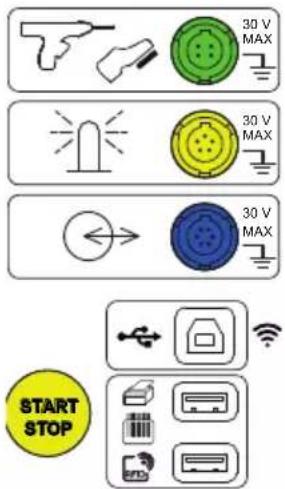

30 V MAX 30 V MAX 30 V MAX START STOP

绿色专用四孔插座，用于连接电枪指令或脚踏板（可选）。

黄色专用五孔插座，用于连接信号灯柱（可选）。

蓝色专用六孔插座，用于连接门锁检验器。

B型USB插口，用于与电脑连接，以传输记录的数据或对内嵌软件进行更新。

2 个 A 型 USB 插口，用于连接打印机、条码阅读器或 RFID 接收器。

端子

HV DIELECTRIC 5 kV ~ ESCV CAT18 INSULATION 1 kV ESCV CAT18 CONTINUITY 25 A 12 V C1 C2P1 P2 300V CAT18 RCD, DISCH, PHSEQ, ZnZ1 L1 L2 PE L3 300V CAT18 230V-16A CONTINUITY TOUCH CURRENT TEST SOCKET

2 个安全插座，用于连接高压枪进行介电测试。

2 个安全插座，用于连接安全导线进行绝缘测试。

4 个安全插座，用于连接开尔文枪和/或开尔文鳄鱼夹进行连续性测量。

3 个安全插座，用于连接三脚架电源线进行电源测试。

1 个安全插座，连接安全导线，用于插口上的连续性测量和接触电流测量（CA 6163）。

1 个 Schuko 插座 ^® 用于连接待测量仪器的电源线，以进行连续性、绝缘或功率的测量。此插座可以更换为您所在的国家适用的插座。

1 个特定的 4 点连接器，用于连接电流表钳（可选）以进行电流测量。

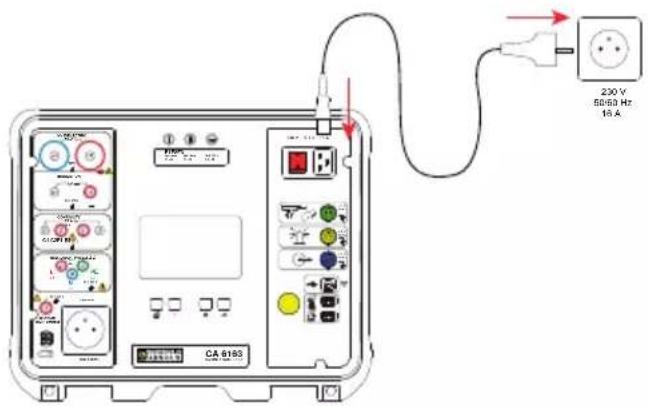

运行

使用电源线将仪器与电源相连。

请按下开关开/关。

230 V 50/60 Hz 16 A CA 8183

仪器配置

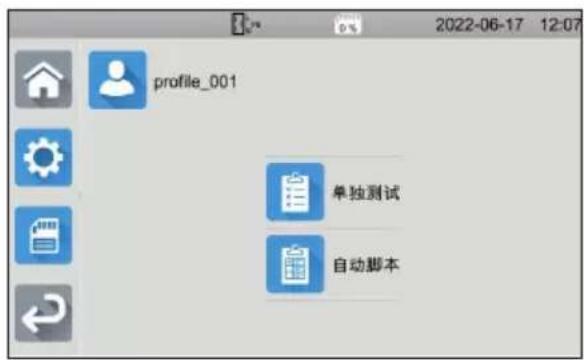

按下 进入配置。

profile_001 单独测试 自动脚本

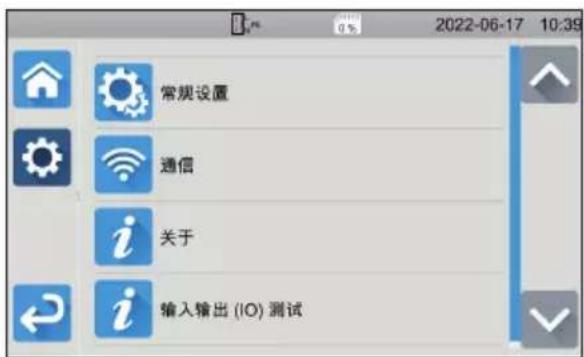

常规设置 通信 关于 输入输出 (IO) 测试

配置仪器：选择语言，设置日期和时间以及格式，激活或禁用触摸键盘的声音，激活或禁用通知/警报，调整显示器亮度，显示用于介电测试的门检查器的状态。

连接无线网络并显示已经连接的附属装置。

显示与仪器相关的信息：型号、嵌入式软件的版本、有线卡的版本、保修编号、以太网 IP 地址和 mac 无线网地址。

■ 检查连接器上所连接的附属装置是否存在（脚踏板的脚踏、信号灯柱和门锁检验器）。
■ 检查 Start / Stop 按钮的运行情况。

测量

按下唯一的测试图标 然后按:

目视检查

连续性

绝缘

连续性测量和绝缘测试必须在断电的情况下进行。

固定电压电介质

斜坡电介质

具有危险性的测量。如果不遵守使用注意事项，可能导致触电。

RCD No Trip (无脱扣差分测试)

RCD 脉冲（脉冲状态下脱扣测试）

RCD 斜坡（斜坡状态下脱扣测试）

环路阻抗

线路阻抗

功率

功率和漏电流

直流漏电流

差分漏电流

替代漏电流

接触电流 (CA 6163)

相位旋转

放电时间

连接

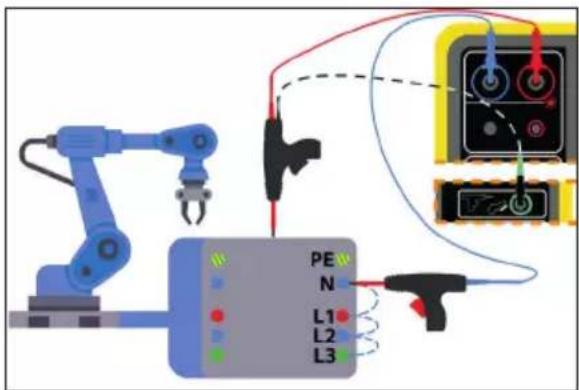

按下按键？显示连接图。

附件是介电测试的帮助显示示例。

PE N L1 L2 L3

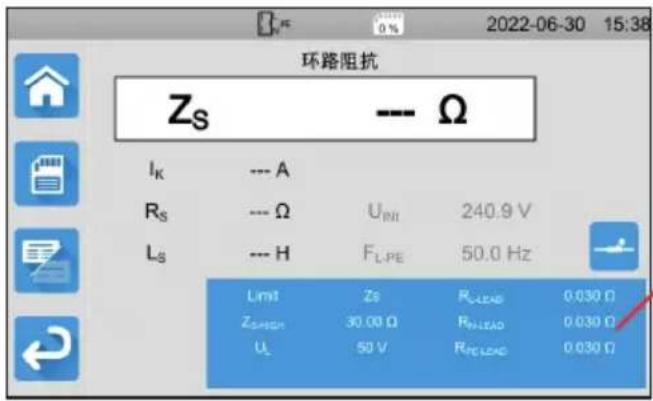

测量配置

显示器上的蓝色矩形框内包含了所有要配置的参数。这些参数会随着测量而有所改变。

点击参数进行修改。

测量开始

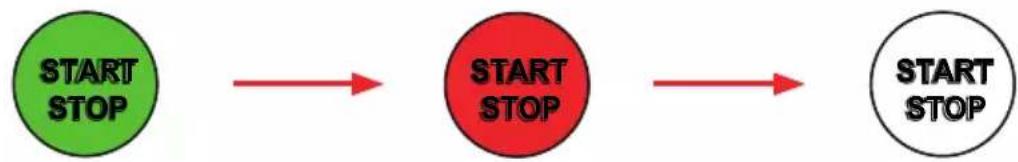

按下按钮 Start / Stop 开始测量。只有按钮 Start / Stop 为绿色时，您可以按下按键。进行测量时按钮会变为红色，然后熄灭。

对于绝缘测试和介电测试，按住 Start / Stop 直至按钮变为红色。

如果您选择了自动持续时间，秒表会显示所消耗的时间。

如果您没有选择自动持续时间，请等到测量稳定后再次按 Start / Stop 停止测量。

要发出错误信号，按钮 Start / Stop 会闪烁。如果您按下按钮，显示器会具体显示错误内容。

读取结果

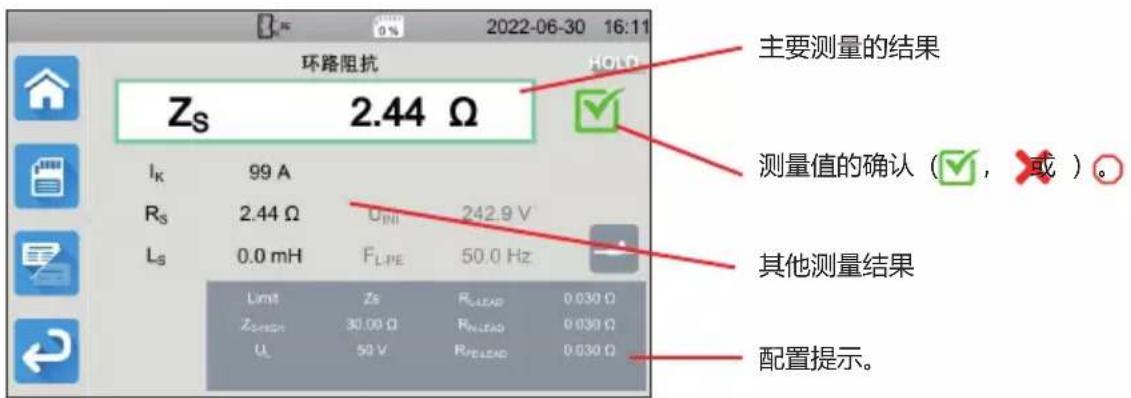

环路阻抗 Zs 2.44 Ω 主要测量的结果 Ik 99 A R5 2.44 Ω Uini 242.9 V Ls 0.0 mH FLPE 50.0 Hz Limit Zs RLLEAD 0.030 Ω Zs n1 30.00 Ω RLLEAD 0.030 Ω UL 50 V RLLEAD 0.030 Ω 测量值的确认（✓，或）。其他测量结果 配置提示。

在连续性测量、环路或线路阻抗测量、差分测试或介电测量中，仪器可能产生高电流。仪器内部的温度便会升高。当仪器温度过高而无法正常运行时，会在状态栏中显示一个符号。

■：仪器温度过高，但仍可以测量。
■ ！：仪器温度非常高，无法进行测量。

测量记录的保存

在每次测量结束时，您可以按保存测量记录。

内存按地点、测量对象、自动运行脚本和测量进行划分。

每次测量都会保存地点和测量对象。

地点代表测量对象所在的大楼。

测量对象代表待测量的设备。

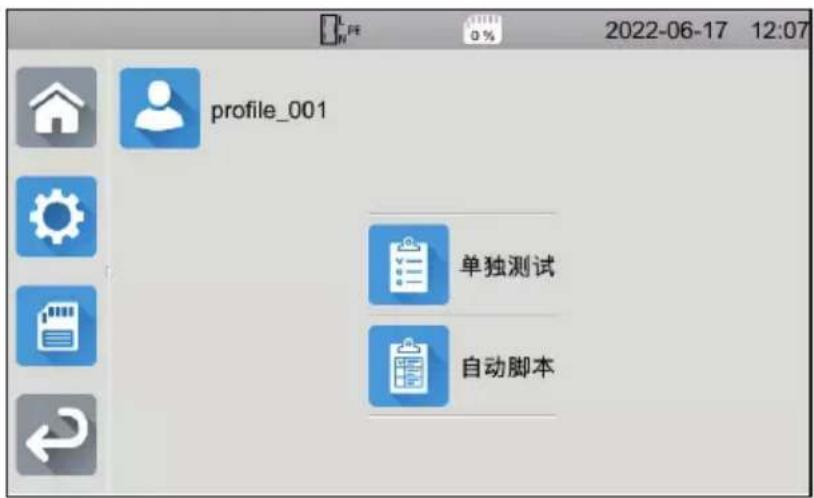

重新读取测量记录

profile_001 单独测试 自动脚本

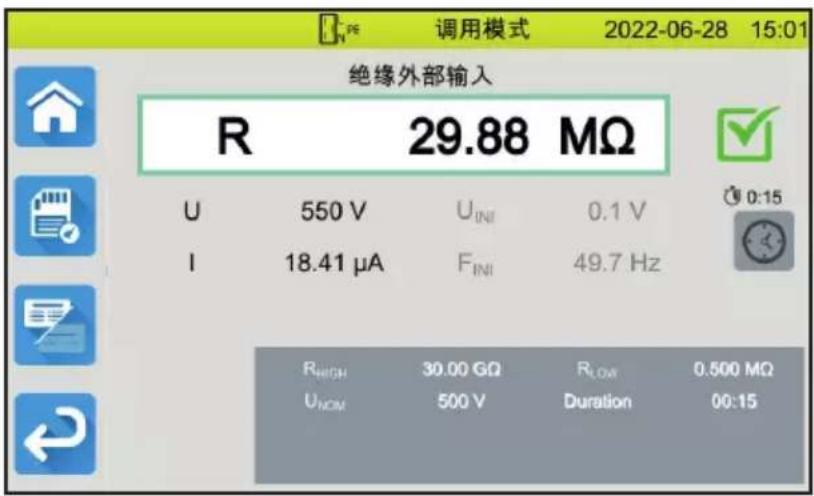

要重新读取测量结果，请离开主屏幕并按。

绝缘外部输入 R 29.88 MΩ U 550 V UINI 0.1 V I 18.41 μA FINI 49.7 Hz RHIGH 30.00 GΩ RLOW 0.500 MΩ UNOM 500 V Duration 00:15

除状态栏为黄色之外，其余显示与保存时的测量结果一样。

MTT 应用软件

通过 MTT 应用软件（Machine Tester Transfer），您可以实现：

■ 配置仪器和测量，
■ 开始测量，
■ 编辑自动运行脚本，
■ 将保存在仪器中的测量数据传输至电脑 PC 端。

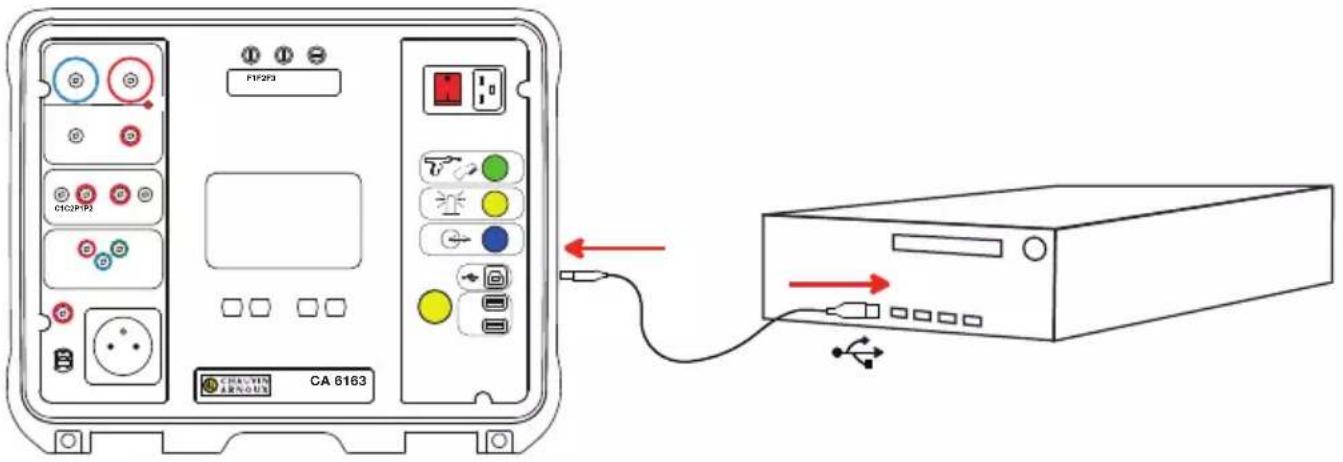

安装 MTT 应用软件。运行 ☐，然后使用所提供的的 USB 线将仪器连接至电脑 PC 端。

FIP2F3 GPIO2F8 CA 6163 CROCHIN A#NOUS

如果需要完整的安装说明，请参阅操作手册。

存储在仪器中的所有测量结果都可以传输到电脑 PC 端。传输不会删除所保存的记录数据。

要使用 MTT 软件，请阅读其帮助或操作说明。

保险丝

保险丝 F1

保险丝 F1 用于在强电流（10 或 25A）的连续性测量中保护仪器。

要检查 F1:

■ 将仪器设定为连续性测量，

然后

■ 选择外部连接 外部端子
■ 通过在端子 C1 和 C2 之间连接安全导线制造短路。
■ 对于配置，请选择 10A 的测量电流和 2 线测量。
■ 按下按钮 Start / Stop 开始测量。

如果电流 I 接近 0，则保险丝 F1 存在故障。

保险丝 F2 和 F3

保险丝 F2 和 F3 用于保护仪器的电源。

要检查 F2 和 F3:

■ 使用电源线将仪器与电源相连。
■ 请按下开关开/关。启动仪器。

如果仪器不运行，是因为两个保险丝 F2 和 F3 其中一个存在故障，或者两个都存在故障。无论哪种情况，更换两个保险丝。

更换程序

■ 断开与仪器的所有连接，然后关闭仪器。
■ 对于 F1，按下保险丝盒并将其旋转四分之一圈。
■ 对于 F2 和 F3，使用平头螺丝刀将保险丝盒旋转四分之一圈。
■ 取下故障的保险丝然后更换一个新的。

为了保证安全的连续性，只能使用参数完全相同的保险丝对故障的保险丝进行更换。

F1: FF 30 A 300 V 6.3 x 32 mm

F2 和 F3: FF 16 A 300 V 6.3 x 32 mm

■ 关上保险丝盒并将其旋转四分之一圈。对于 F1，按下并重新拧紧。
■ 按照上面所述检查更换的保险丝是否可以正常工作。

F1

30 A 300 V 6,3 x 32

F2F3

16 A 300 V 6,3 x 32

16 A 300 V 6,3 x 32
