用户手册 PEL52 CHAUVIN ARNOUX
PEL51 和 PEL52 快速入门指南 (ZH)


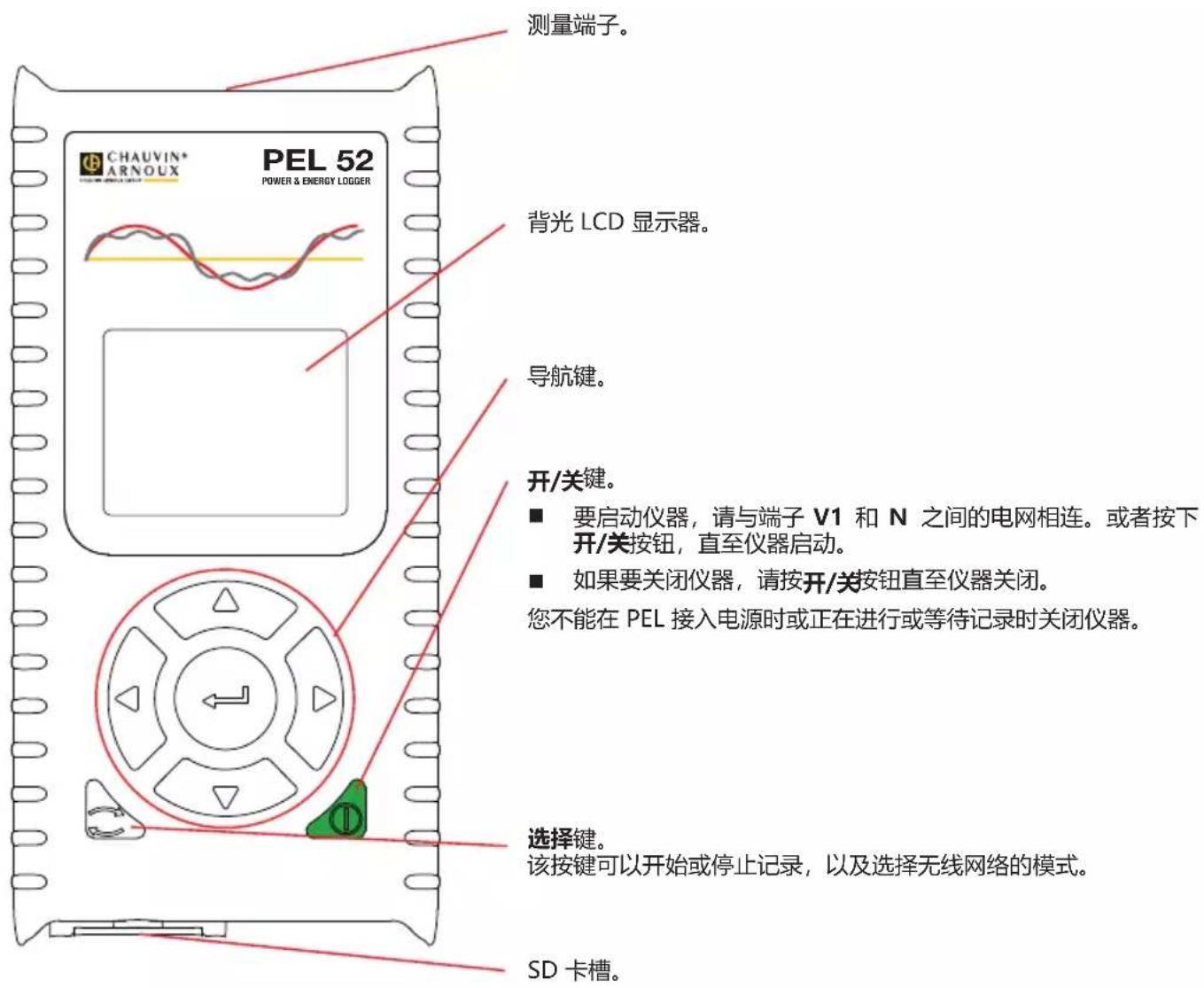

测量端子。 CHAUVIN® ARNOLUX PEL 52 POWER & ENERGY LOGGER 背光 LCD 显示器。 导航键。 开/关键。 ■ 要启动仪器，请与端子 V1 和 N 之间的电网相连。或者按下开/关按钮，直至仪器启动。 ■ 如果要关闭仪器，请按开/关按钮直至仪器关闭。 您不能在 PEL 接入电源时或正在进行或等待记录时关闭仪器。 选择键。 该按键可以开始或停止记录，以及选择无线网络的模式。 SD 卡槽。SD 卡
PEL 兼容格式化为 FAT32 的 SD, SDHC 和 SDXC 内存卡, 最大容量为 32G。
PEL 会随附一张已经格式化的 SD 卡。如果您需要安装一张新的 SD 卡：

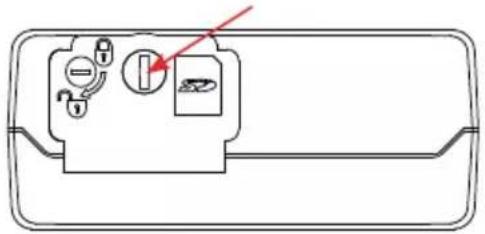

■ 通过将螺钉旋转四分之一圈来解除带有标记的弹簧盖 SD。
如果当前正在记录，请不要退出 SD 卡。
■ 请确认新的 SD 卡未被锁定。
■ 建议使用 PEL Transfer 软件对仪器中的 SD 卡进行格式化，不然可以通过电脑进行 SD 卡的格式化操作。
■ 将新的 SD 卡插入卡槽，直至其完全插入。
■ 重新盖好弹簧保护盖。
i PEL 软件不应该在 SD 卡槽处于打开的情况下进行操作。

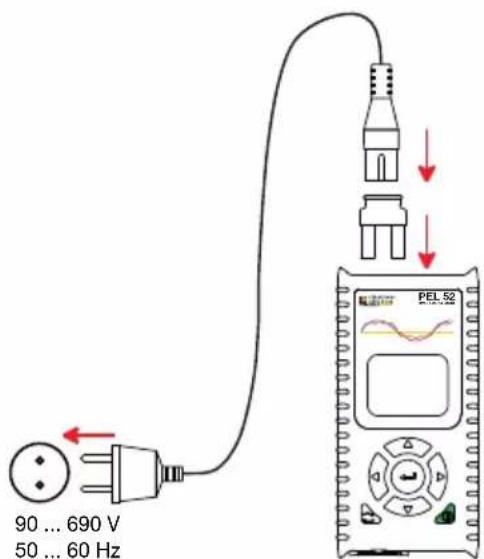

电池充电
第一次使用前，请在 0 到 40^ C 的温度之间为电池充满电。
■ 在端子 V1 和 N 之间连接 C8/香蕉适配器
■ 请将电源线与适配器和电源相连接。
仪器开启。
符号 代表电池处于充电状态。
无电量的电池充满电大约需要 5 个小时。
■ 请到我们的网站上下载 PEL Transfer 软件的最新版本：www.chauvin-arnoux.com.
运行 setup.exe.
■ 然后根据指示进行安装。
关于完整的安装说明，请参阅我们的说明书。
将仪器与电脑相连
■ 将 PEL 软件的电压输入端连接至电源。仪器自动启动。
■ 在设置菜单 📋 中选择启用仪器的 📋/IFI AP 无线网接入点。
为确保无线网络正常运行，电池必须电量充足（或）。
■ 通过无线网络将 PEL 与您的电脑相连。
■ 双击桌面上的 PEL 图标 打开 PEL Transfer 软件。
在工具栏中选择添加仪器图标，然后选择 PEL51 或 PEL52，然后选择接入点中的无线网络。

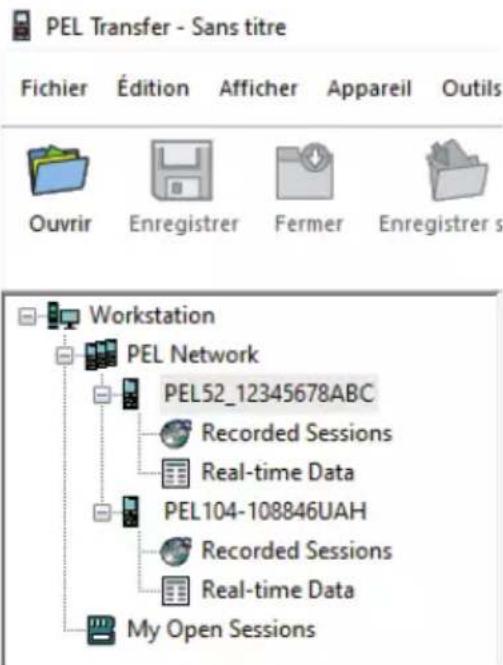

■ 与仪器建立连接后，在 PEL 网络树形图窗口的左侧应该显示仪器的名称。
仪器的设置
如果要设置您的 PEL 软件，请在 PEL 网络中选择您的仪器。
通过单击工具栏、仪器菜单或状态区的设置 图标，打开仪器设置的对话框。
该对话框有以下几个选项卡：
■ 一般设置：用于给仪器命名，选择自动熄屏的时间，选择最大值的刷新，锁定仪器的选择按钮，禁止在测量过程中对电池进行充电，设置仪器的密码，设置日期和时间，格式化 SD 卡，等等。
■ 通信：与无线网络连接相关的选项。
■ 测量：用于选择分配系统。
■ 电流传感器：如有必要，选择电流传感器的变压比和圈数。
■ 记录：用于选择记录的参数。
■ 计数表：用于将电能表归零。
单击 OK 按键将更新后的设置传输至仪器。
开始记录（开/关）
要开始记录，请选择下列中的一项进行操作：
■ 通过 PEL Transfer 软件：在设置对话框的记录选项卡中选择合适的选项。本机可以选择在未来的某个日期和时间开始进行记录，也可以选择在设置结束后立即进行记录。
■ 通过仪器：按下选择按钮，仪器显示开始。通过按键 ← 进行确认。符号 F1500。
要停止记录，请选择下列中的一项进行操作：
■ 通过 PEL Transfer 软件：在菜单中，选择仪器>停止记录
■ 通过仪器：按下选择按钮，仪器显示停止。通过按键←进行确认。符号P等。
显示记录
记录的数据可以通过两种方式传输到电脑上进行查看并生成报告：
■ 可以从设备中取出 SD 卡，使用随附的 SD 卡读卡器将其与电脑连接。启动 PEL Transfer 软件，在文件菜单中选择打开指令，选中您所需编号的 JCP 文件，然后选择打开。
■ 直接连接电脑与 PEL 软件（无线网络）。启动 PEL Transfer 软件，打开与仪器的连接，在树状图中选中它（请确定无线网络已经被激活），然后选择记录会话。双击所需要记录的会话。下载完成后，选中下载的测试文件并在下载对话框中单击打开。
在这两种情况下，会话都会被添加到树状图中的我的打开的会话中。然后就可以显示数据。
说明书
请您登陆我们的网站下载您仪器的说明书：
https://www.chauvin-arnoux.com/COM/CA/doc/User_manual_zh_PEL51_52.pdf

