用户手册 PEL51 CHAUVIN ARNOUX

要启动仪器，请与端子V1和N之间的电网相连。或者按下开/关按钮，直至仪器启动。
如果要关闭仪器，请按开/关按钮直至仪器关闭。

您不能在PEL接入电源时或正在进行或等待记录时关闭仪器。

选择键。

该按键可以开始或停止记录，以及选择无线网络的模式。

SD卡槽。

SD卡

PEL 兼容格式化为 FAT32 的 SD, SDHC 和 SDXC 内存卡, 最大容量为 32 ~G 。

PEL会随附一张已经格式化的SD卡。如果您需要安装一张新的SD卡：

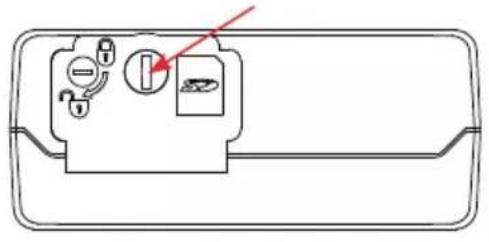

通过将螺钉旋转四分之一圈来解除带有标记的弹簧盖

按下SD卡以将其从卡槽中取出。

如果当前正在记录，请不要退出SD卡。

请确认新的SD卡未被锁定。
■建议使用PELTransfer软件对仪器中的SD卡进行格式化，不然可以通过电脑进行SD卡的格式化操作。

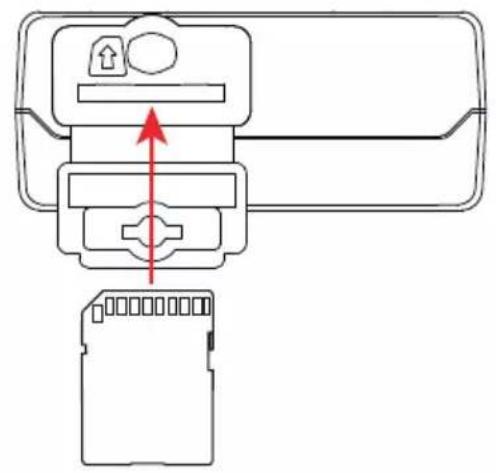

将新的SD卡插入卡槽，直至其完全插入。
重新盖好弹簧保护盖。

PEL软件不应该在SD卡槽处于打开的情况下进行操作。

电池充电

第一次使用前，请在0到 40^ 的温度之间为电池充满电。

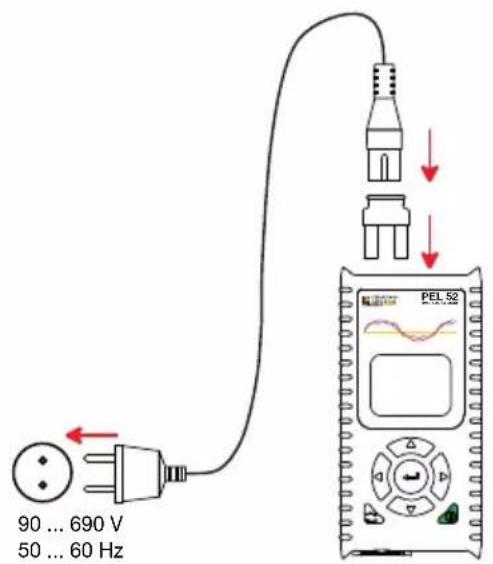

在端子V1和N之间连接C8/香蕉适配器
请将电源线与适配器和电源相连接。

仪器开启。

符号 代表电池处于充电状态。

无电量的电池充满电大约需要5个小时。

INTRANSFER®软件的安装

请到我们的网站上下载PELTransfer软件的最新版本：www.chauvin-arnoux.com.
运行setup.exe.
然后根据指示进行安装。

关于完整的安装说明，请参阅我们的说明书。

将仪器与电脑相连

将PEL软件的电压输入端连接至电源。仪器自动启动

■在设置菜单中选择启用仪器的NIFIAP无线网接入点。

i 为确保无线网络正常运行，电池必须电量充足（或）。

通过无线网络将PEL与您的电脑相连。
双击桌面上的PEL图标打开PELTransfer软件。
在工具栏中选择添加仪器图标，然后选择PEL51或PEL52，然后选择接入点中的无线网络。

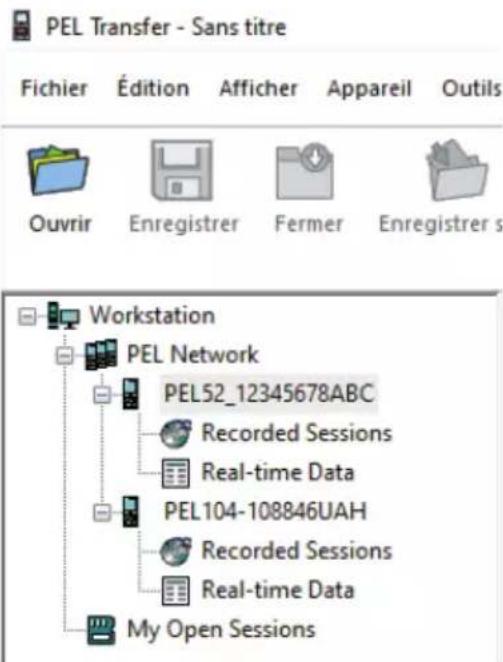

与仪器建立连接后，在PEL网络树形图窗口的左侧应该显示仪器的名称。

关于无线网络路由器VIFI ST 的连接，请参阅我们的说明书。

仪器的设置

如果要设置您的 PEL 软件，请在 PEL 网络中选择您的仪器。

通过单击工具栏、仪器菜单或状态区的设置 图标，打开仪器设置的对话框。

该对话框有以下几个选项卡：

一般设置：用于给仪器命名，选择自动熄屏的时间，选择最大值的刷新，锁定仪器的选择按钮，禁止在测量过程中对电池进行充电，设置仪器的密码，设置日期和时间，格式化SD卡，等等。
通信：与无线网络连接相关的选项。
测量：用于选择分配系统。
电流传感器：如有必要，选择电流传感器的变压比和圈数。
记录：用于选择记录的参数。
计数表：用于将电能表归零。

单击OK按键将更新后的设置传输至仪器。

开始记录（开/关）

要开始记录，请选择下列中的一项进行操作：

通过PEL Transfer软件：在设置对话框的记录选项卡中选择合适的选项。本机可以选择在未来的某个日期和时间开始进行记录，也可以选择在设置结束后立即进行记录。
通过仪器：按下选择按钮，仪器显示开始。通过按键进行确认。符号

要停止记录，请选择下列中的一项进行操作：

通过PEL Transfer软件：在菜单中，选择仪器>停止记录
通过仪器：按下选择按钮，仪器显示停止。通过按键进行确认。符号P有效。

显示记录

记录的数据可以通过两种方式传输到电脑上进行查看并生成报告：

可以从设备中取出SD卡，使用随附的SD卡读卡器将其与电脑连接。启动PELTransfer软件，在文件菜单中选择打开指令，选中您所需编号的JCP文件，然后选择打开。
直接连接电脑与PEL软件（无线网络）。启动PELTransfer软件，打开与仪器的连接，在树状图中选中它（请确定无线网络已经被激活），然后选择记录会话。双击所需要记录的会话。下载完成后，选中下载的测试文件并在下载对话框中单击打开。

在这两种情况下，会话都会被添加到树状图中的我的打开的会话中。然后就可以显示数据。

说明书

请您登陆我们的网站下载您仪器的说明书：

https://www.chauvin-arnoux.com/COM/CA/doc/User_manual_zh_PEL51_52.pdf
