GEBRUIKSAANWIJZING PEL51 CHAUVIN ARNOUX

LCD display met allergrundverlichting.

Navigatietaetsen.

Toets Aan / Uit.

Sluit voor het inschakelen van het apparaat dit aan op het spanningsnetCUSden klemmen V1 en N.Of houd de toets Aan/Uit ingedrukt totdat het apparaat inschakelt.
Houd voor het uitschakelen van het apparaat de toets Aan/Uit net zolang ingedrukt totdat het apparaat uitschakelt.

U kurz de PEL nicht uitschakelen zolang deze is aangesloten op een voedingsbron of zolang deze bezig is met registraren of er een registratie wacht.

Toets Selectie.

Hiermee kan een registratie gestart of gestopt worden en de wifi-modus gekozen worden.

Ruinme voor de SD-kaart.

SD-KAART

De PEL accepteert SD- SDHC- en SDXC-kaarten, geformatteerd in FAT32, tot een capacititeit van 32 Gb.

De PEL worden geleverd met een geformatteerde SD-kaart. Als u een neue SD-kaart wilt installeren:

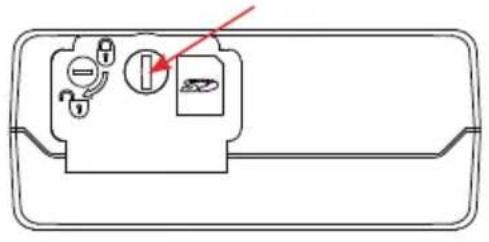

Ontgrendel het kapje van elastomeer gemarkeerd doo door de schroef een kwartslag te draaien.

Druk op de SD-kaart die zich in het apparaat bevindt en neem deze UIT.

Neem de SD-kaart nicht uit als er een registraratie bezig is.
- Controller of de neue SD-kaart Niet vergrendeld is.
Het verdient de voorkeur de SD-kaart te formatteren in het apparaat m.b.v. de software PEL Transfer, maar u kunt deze ook m.b.v. een PC formatteren.

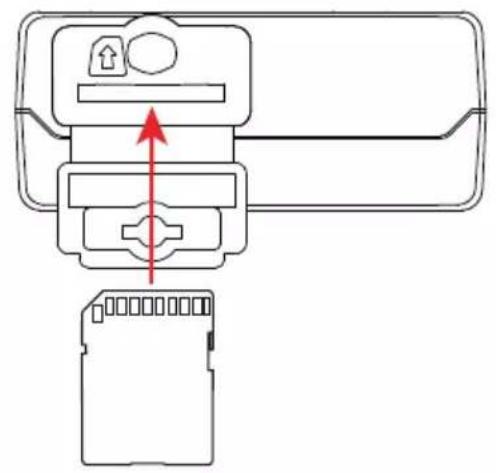

Plaats de neue kaart en duw deze volledig maar binnen.
Zet het beschermkapje van elastomeer terug.
i De PEL mag nicht gebrukt worden wanner de ruimte van de SD-kaart open is.

ACCU OPLADEN

Begin, voor het eerste gebruik, met het volledig opladen van de accu bij een temperatuurCUSen 0 en 40^

Sluit de adapter C8 / banaan aanCUSden de klemmen V1 en N
Sluit het netsnoer aan op de adapter en op het spanningsnet.

Het apparaat gaat aan.

Het symbol geegt de laadtoestand van de accu aan. Het opladen van een lege accu duurt ongeveer 5uur.

Zie voor de volledige installment-instructies de gebruikshandeldeiding.

AANSLUITING VAN HET APPARAAT OP DE PC

Sluit de spanningsingangen van de PEL aan op het spanningsnet. Het apparatus schakelt in.
Activeer de wifi hotspdWIFI AP van het apparaat in het configuratiemenu

i Om de wifi te können latin functioneren, moet de accu voldoende opgeladen zich ( of

Sluit de PEL via de wifi aan op uw PC.
Dubbelklik op het pictogram van de PEL op het bureaublad om PEL Transfer te openen.

Selecteer het pictogram Apparaat toevoegen in de werkbalk en daarna PEL51 of PEL52, gevolgd door wifi hotspot.

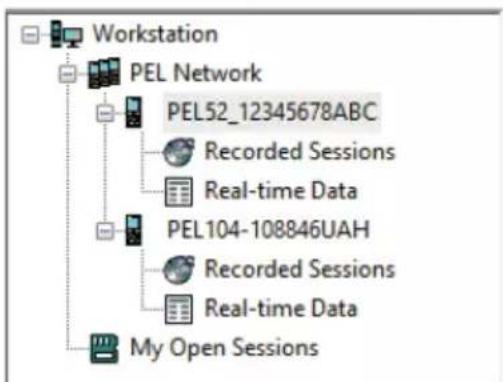

Wanneer de verbinding van het apparaat tot stand is gebracht,要去 de naam hiervan aan de linkerzijde van het venster verschijnen in de boomstructuur van het PEL netwerk.

Zie voor verbinding met een wifi router WIFI ST de gebruikshandelieing.

Selecteer voor het configureren van uw PEL het apparaat in het PEL netwerk.

Open het dialoogvenster Apparaat configureren door op het pictogram Configureren in de werkbalk te klikken in het menu Apparaat of in de zone Status.

Dit dialoogvenster heeft meerere tabbladen:

Algemeen: om het apparaat een naam te gezven, de automatische uitschakelingstijd te kiezen, het verversen van de maximale waarden te kiezen, de toets Selectie van het apparaat te blokkeren, het opladen van de accu tijdens een meting te verhinderen, een wachtwoord voor de configuratie van het apparaat aan te make, de datum en de tijd in te stellen, de SD-kaart te formatteren, enz.
Communicatie: opties betreffende de wifi-verbinding.
Meting: om het distribuiesysteme te kiezen.
Stroomsensor: om de transformatieverhouding van de stroomensoren en, indien van toepassing, het aantal slagen te kiezen.
- Registratie: om de parameters voor het registereren te kiezen.
Tellers: om de energietellers weeper op nul te zetten.

Klik op OK om de(AP)ne configuration over te zetten op het apparaat.

OPSTARTEN VAN EEN REGISTRATIE (AAN / UIT)

Ga voor het opstarten van een registratie op een van de volgende manieren te werk:

In PEL Transfer: Selecteer de juiste optie in de tab Registratie van het dialoogvenster Configuratie. Het apparaat kan geconfigureerd worden om met een registratie te beginnen, ofwel op een datum en tijdstip in de toekomst, ofwel onmiddelijk nadat het apparaat geconfigureerd is.
Op het apparaat: Druk op de toets Selectie Het apparaat toont START. Valideer met de toets . Het symbool REC knippert.

Ga voor het stoppen van een registratie op een van de volgende manieren te werk:

In PEL Transfer: Selecteer in het menu Apparaat > De registratie stoppen
Op het apparaat: Druk op de toets Selectie Het apparaat toont STOP. Valideer met de toets . Het symbool REC verdwijnt.

WEERGAVE VAN DE REGISTRATIE

De geregistreede gegevens konnen op twee manieren overgezet worden op de PC om hier weergegeven te worden en om rapporten te genereren:

• De SD-kaart kan uit het apparaat gehald worden en op de PC worden aangesloten via de meegeleverde SD-kaartlezer. Start PEL Transfer op, selecteer het commando Opensen in het menu Bestand,zet de cursor op het ICP-bestand met het gewenste sessienummer op de SD-kaart en selecteer Opensen.
• Rechtstreekse verbinding:tussen de PC en de PEL (wifi). Start PEL Transfer op,open een verbinding naar het apparaat,selecteer deze (zorg dat de wifi aangesloten is) in de boomstructuur en selecteer verrolgens Geregistree sessies.Dubbelklik op de gewenste registriaesessie. Selecteer, wanner het downloaden klaar is,de gedownloade test en klik op Openen in het dialoogvenster Downloaden.

In beiden gevallen worden de sessie toegevoegt aan Mijn geopende sessies in de boomstructuur. De gegevens kannen dan weergegeven worden.

GEBRUIKSHANDLEIDING

Gaaarone website om de gebruikshandleiding van uw apparaat te downloaden: https://www.chauvin-arnoux.com/COM/CA/doc/Gebruikshandleiding PEL51 52.pdf
