GEBRUIKSAANWIJZING PEL52 CHAUVIN ARNOUX

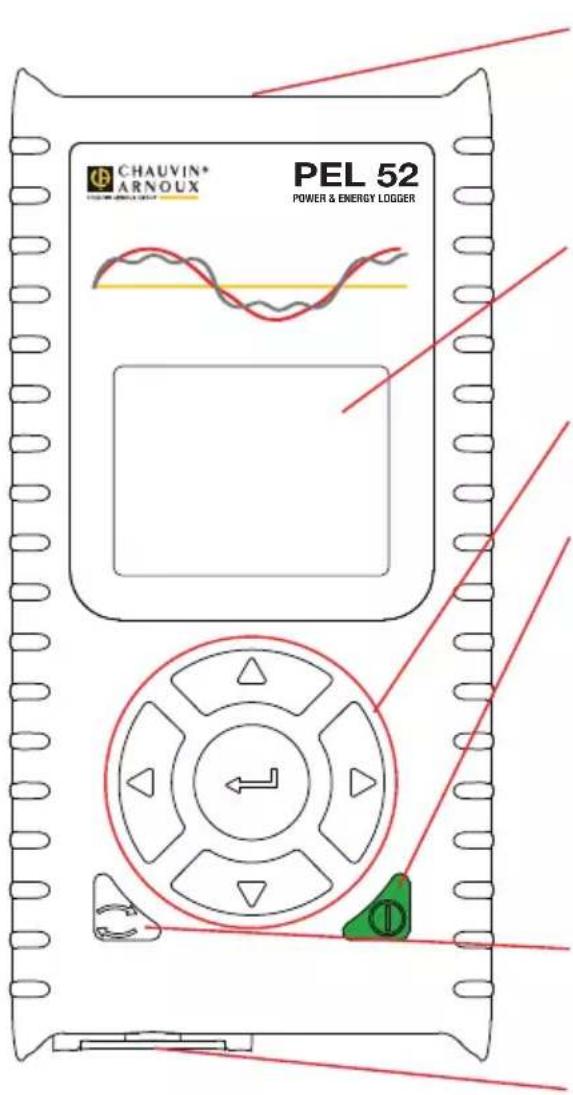

LCD display met achtergrondverlichting.

Navigatietoetsen.

Toets Aan / Uit.

■ Sluit voor het inschakelen van het apparaat dit aan op het spanningsnet tussen de klemmen V1 en N. Of houd de toets Aan/Uit ingedrukt totdat het apparaat inschakelt.
■ Houd voor het uitschakelen van het apparaat de toets Aan/Uit net zolang ingedrukt totdat het apparaat uitschakelt.

U kunt de PEL niet uitschakelen zolang deze is aangesloten op een voedingsbron of zolang deze bezig is met registreren of er een registratie wacht.

Toets Selectie.

Hiermee kan een registratie gestart of gestopt worden en de wifi-modus gekozen worden.

Ruimte voor de SD-kaart.

SD-KAART

De PEL accepteert SD- SDHC- en SDXC-kaarten, geformatteerd in FAT32, tot een capaciteit van 32 Gb.

De PEL wordt geleverd met een geformatteerde SD-kaart. Als u een nieuwe SD-kaart wilt installeren:

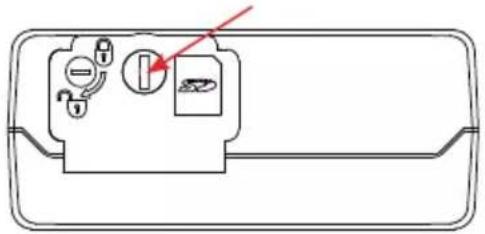

■ Ontgrendel het kapje van elastomeer gemarkeerd door 5 door de schroef een kwartslag te draaien.

■ Druk op de SD-kaart die zich in het apparaat bevindt en neem deze uit.

Neem de SD-kaart niet uit als er een registratie bezig is.

■ Controleer of de nieuwe SD-kaart niet vergrendeld is.
■ Het verdient de voorkeur de SD-kaart te formatteren in het apparaat m.b.v. de software PEL Transfer, maar u kunt deze ook m.b.v. een PC formatteren.
■ Plaats de nieuwe kaart en duw deze volledig naar binnen.
■ Zet het beschermkapje van elastomeer terug.

De PEL mag niet gebruikt worden wanneer de ruimte van de SD-kaart open is.

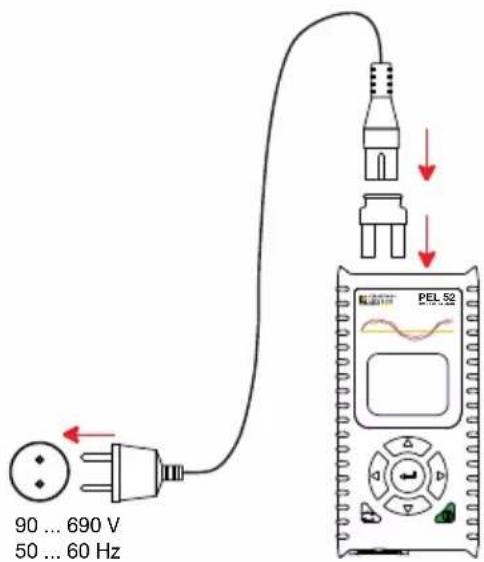

ACCU OPLADEN

Begin, voor het eerste gebruik, met het volledig opladen van de accu bij een temperatuur tussen 0 en 40°C.

■ Sluit de adapter C8 / banaan aan tussen de klemmen V1 en N
■ Sluit het netsnoer aan op de adapter en op het spanningsnet.

Het apparaat gaat aan.

Het symbool geeft de laadtoestand van de accu aan. Het opladen van een lege accu duurt ongeveer 5 uur.

90 ... 690 V 50 ... 60 Hz

INSTALLATIE VAN PEL TRANSFER®

■ Download de laatste versie van PEL Transfer op onze website: www.chauvin-arnoux.com.

■ Start setup.exe.
■ Volg daarna de installatie-instructies.

Zie voor de volledige installatie-instructies de gebruikshandleiding.

AANSLUITING VAN HET APPARAAT OP DE PC

■ Sluit de spanningsingangen van de PEL aan op het spanningsnet. Het apparaat schakelt in.

■ Activeer de wifi hotspot WIFI AP van het apparaat in het configuratiemenu

Om de wifi te kunnen laten functioneren, moet de accu voldoende opgeladen zijn ( [ ] of [ ]

■ Sluit de PEL via de wifi aan op uw PC.
■ Dubbelklik op het pictogram van de PEL op het bureaublad om PEL Transfer te openen.

■ Selecteer het pictogram Apparaat toevoegen in de werkbalk en daarna PEL51 of PEL52, gevolgd door wifi hotspot.
■ Wanneer de verbinding van het apparaat tot stand is gebracht, moet de naam hiervan aan de linkerzijde van het venster verschijnen in de boomstructuur van het PEL netwerk.

Zie voor verbinding met een wifi router ⚙ WIFI ST de gebruikshandleiding.

Selecteer voor het configureren van uw PEL het apparaat in het PEL netwerk.

Open het dialoogvenster Apparaat configureren door op het pictogram Configureren in de werkbalk te klikken in het menu Apparaat of in de zone Status.

Dit dialoogvenster heeft meerdere tabbladen:

■ Algemeen: om het apparaat een naam te geven, de automatische uitschakelingstijd te kiezen, het verversen van de maximale waarden te kiezen, de toets Selectie van het apparaat te blokkeren, het opladen van de accu tijdens een meting te verhinderen, een wachtwoord voor de configuratie van het apparaat aan te maken, de datum en de tijd in te stellen, de SD-kaart te formatteren, enz.
■ Communicatie: opties betreffende de wifi-verbinding.
■ Meting: om het distributiesysteem te kiezen.
■ Stroomsensor: om de transformatieverhouding van de stroomsensoren en, indien van toepassing, het aantal slagen te kiezen.
■ Registratie: om de parameters voor het registreren te kiezen.
■ Tellers: om de energietellers weer op nul te zetten.

Klik op OK om de nieuwe configuratie over te zetten op het apparaat.

OPSTARTEN VAN EEN REGISTRATIE (AAN / UIT)

Ga voor het opstarten van een registratie op een van de volgende manieren te werk:

In PEL Transfer: Selecteer de juiste optie in de tab Registratie van het dialoogvenster Configuratie. Het apparaat kan geconfigureerd worden om met een registratie te beginnen, ofwel op een datum en tijdstip in de toekomst, ofwel onmiddellijk nadat het apparaat geconfigureerd is.
■ Op het apparaat: Druk op de toets Selectie Het apparaat toont START. Valideer met de toets ← . Het symbool REC knippert.

Ga voor het stoppen van een registratie op een van de volgende manieren te werk:

In PEL Transfer: Selecteer in het menu Apparaat > De registratie stoppen

■ Op het apparaat: Druk op de toets Selectie Het apparaat toont STOP. Valideer met de toets ←. Het symbool REC verdwijnt.

WEERGAVE VAN DE REGISTRATIE

De geregistreerde gegevens kunnen op twee manieren overgezet worden op de PC om hier weergegeven te worden en om rapporten te genereren:

■ De SD-kaart kan uit het apparaat gehaald worden en op de PC worden aangesloten via de meegeleverde SD-kaartlezer. Start PEL Transfer op, selecteer het commando Openen in het menu Bestand, zet de cursor op het ICP-bestand met het gewenste sessienummer op de SD-kaart en selecteer Openen.
■ Rechtstreekse verbinding tussen de PC en de PEL (wifi). Start PEL Transfer op, open een verbinding naar het apparaat, selecteer deze (zorg dat de wifi aangesloten is) in de boomstructuur en selecteer vervolgens Geregistreerde sessies. Dubbelklik op de gewenste registratiesessie. Selecteer, wanneer het downloaden klaar is, de gedownloade test en klik op Openen in het dialoogvenster Downloaden.

In beide gevallen wordt de sessie toegevoegd aan Mijn geopende sessies in de boomstructuur. De gegevens kunnen dan weergegeven worden.

GEBRUIKSHANDLEIDING

Ga naar onze website om de gebruikshandleiding van uw apparaat te downloaden: https://www.chauvin-arnoux.com/COM/CA/doc/Gebruikshandleiding_PEL51_52.pdf
