BRUKSANVISNING PEL52 CHAUVIN ARNOUX

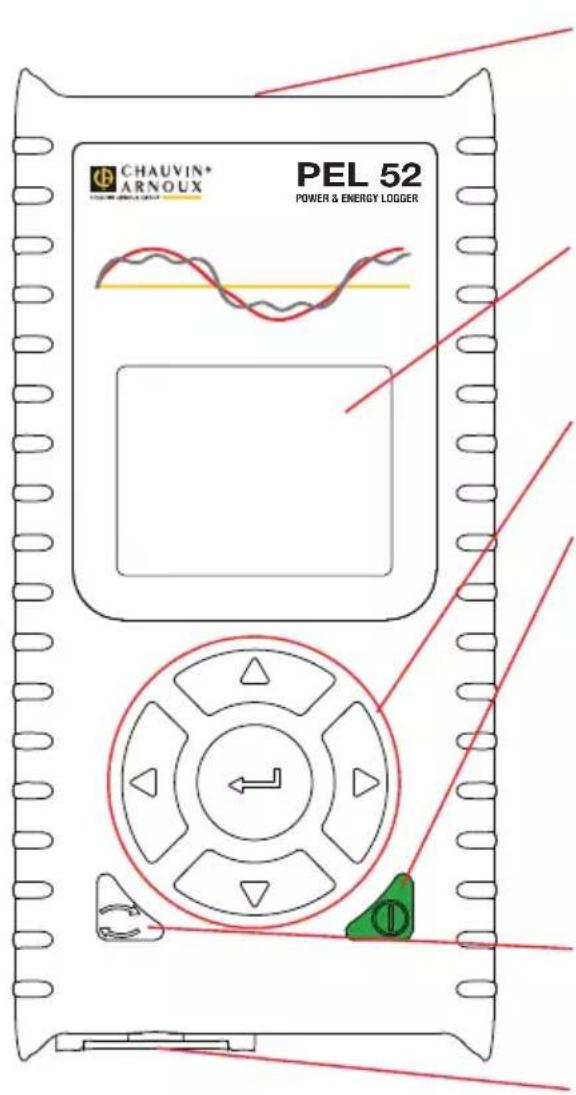

LCD-skärm med bakgrundsbelysning.
Navigeringsknappar.
Strömknapp.
■ Anslut instrumentet till nätet vid ingångarna V1 och N för att slå på det. Du kan också trycka på strömknappen tills instrumentet slås på.
■ För att stänga av instrumentet trycker du på strömknappen tills det stängs av.
Du kan inte stänga av PEL medan det är anslutet till en strömkälla eller medan en inspelning pågår eller väntar.
Välj-knapp.
Knappen startar eller stoppar en inspelning och gör det möjligt att använda Wifi-läge.
SD-kortplats.
SD-KORT
PEL accepterar SD-, SDHC och SDXC-kort som formaterats för FAT32, upp till 32 GB kapacitet.
PEL levereras med ett formaterat SD-kort. Om du vill installera ett nytt SD-kort:

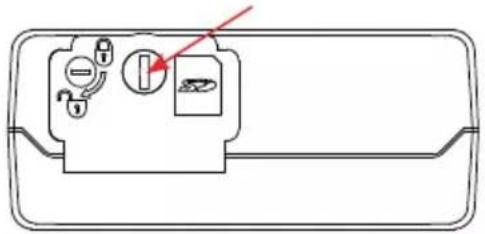

■ Lås upp elastomerlocket märkt genom att vrida skruven ett kvarts varv.
■ Tryck på SD-kortet som finns i instrumentet och ta bort det.
Ta inte bort SD-kortet om det pågår en inspelning.
■ Kontrollera att det nya SD-kortet inte är låst.
Det rekommenderas att man formaterar SD-kortet i instrumentet med programvaran PEL Transfer, men man kan även formatera det med en dator.
■ Sätt in det nya kortet och tryck in det hela vägen.
■ Sätt tillbaka elastomerlocket.
i PEL får inte användas när SD-kortplatsen är öppen.
LADDNING AV BATTERI
Ladda batteriet fullt vid en temperatur på mellan 0 och 40 °C innan du använder instrumentet för första gången.
■ Anslut C8-/bananadaptern mellan V1- och N-ingångarna
■ Anslut nätsladden till adaptern och nätströmmen.
Instrumentet slås på.
- symbolen anger batteriets laddningsstatus.
Det tar cirka 5 timmar att ladda ett tomt batteri.
Ladda ned den senaste versionen av PEL Transfer från vår webbplats www.chauvin-arnoux.se
■ Starta setup.exe.
■ Följ därefter installationsanvisningarna.
Se bruksanvisningen för fullständig information om installationen.
ANSLUTNING AV INSTRUMENTET TILL DATORN
■ Anslut PEL:s spänningsingångar till elnätet. Instrumentet slås på.
■ Aktivera instrumentets Wifi-åtkomstpunkWIFI AP i konfigurationsmenyn
Batteriet måste vara tillräckligt laddat för att Wifi ska fungera (☐ eller ☐)
■ Anslut PEL till din dator via Wifi.
■ Dubbelklicka på PEL-ikonen på skrivbordet för att öppna PEL Transfer.
Välj ikonen Lägg till instrument i verktygsfältet, därefter PEL51 eller PEL52, och därefter Wifi i åtkomstpunkt.
När anslutningen till instrumentet upprättats ska dess namn visas på vänster sida av fönstret i mappträdet PEL Network.
Se bruksanvisningen för ⚡WIFI ST-anslutning.
KONFIGURATION AV INSTRUMENT
Välj instrumentet i PEL-nätverket för att konfigurera ditt PEL.
Öppna dialogrutan Konfigurera instrument genom att klicka på Konfigurera ikonen i verktygsfältet i Instrument-menyn eller i Statusområdet.
Den här dialogrutan har flera flikar:
Allmänt: för att ge instrumentet ett namn, ställa in fördröjning av automatisk avstängning, välja uppdatering av maximivärden, läsa instrumentets Välj-knapp, förhindra batteriladdning vid mätning, ställa in ett lösenord för instrumentkonfiguration, ställa in datum och tid, formatera SD-kortet, osv.
■ Kommunikation: alternativ relaterade till Wifi-anslutningen.
■ Mätning: för att välja distributionssystem.
■ Strömtång: för att välja strömtängernas omsättning för ström och spänning och antalet varv, om nödvändigt.
■ Inspelning: för att välja inspelningsparametrar.
■ Mätare: för att återställa energimätare till noll.
Klicka på OK för att läsa in den nya konfigurationen i instrumentet.
START AV INSPELNING (PÅ/AV)
Gör något av följande för att starta en inspelning:
■ I PEL Transfer: Välj lämpligt alternativ i fliken Inspelning i dialogrutan Konfiguration. Instrumentet kan konfigureras så att det triggar en inspelning antingen vid ett framtida datum och en framtida tidpunkt, eller omedelbart efter att konfigurationen av instrumentet har slutförts.
På instrumentet: Tryck på Välj-knappen. Instrumentet visar STARTA. Bekräfta med ←-knappen REC -symbolen blinkar.
Gör något av följande om du vill stoppa en inspelning:
■ I PEL Transfer: Välj Instrument > Stoppa inspelning i menyn.
- På instrumentet: Tryck på Välj-knappen. Instrumentet visar STOPPA. Bekräfta med ← knappen REC -Symbolen försvinner.
VISNING AV INSPELNING
Inspelade data kan överföras till datorn på två sätt för visning och för att generera rapporter:
■ SD-kortet kan tas bort från instrumentet och anslutas till dator med den medföljande SD-kortläsaren. Starta PEL Transfer, välj kommandot Öppna i Fil-menyn, peka på ICP-filen med önskat sessionsnummer på SD-kortet och välj Öppna.
Direktanslutning mellan dator och PEL (Wifi). Starta PEL Transfer, öppna en anslutning till instrumentet, välj den (se till att Wifi är aktiverat) i navigeringsträdet och välj sedan Inspelade sessioner. Dubbelklicka på önskad inspelningssession.När nedladdningen är klar väljer du det nedladdade testet och klickar på Öppna i dialogrutan Ladda ned.
I båda fallen läggs sessionen till Mina öppna sessioner i navigeringsträdet. Data kan sedan visas.
BRUKSANVISNING
Besök vår hemsida för att ladda ned bruksanvisningen för ditt instrument: https://www.chauvin-arnoux.com/COM/CA/doc/Bruksanvisningar_PEL51_52.pdf
STRUČNÝ NÁVOD K UVEDENÍ DO PROVOZU PRO PŘÍSTROJ PEL51 A PEL52 (CS)

