HƯỚNG DẪN NGƯỜI DÙNG PEL52 CHAUVIN ARNOUX

Các các đầu cực đầu cuối đo lường.

Màn hình LCD có đèn nền.

Phím điều hưỡng.

Phím Bật/Tắt.

Để bạt thiết bị, hãy kết nối thiết bị với mạng giữa các đầu cực đầu cuối V1 và N. Hoặc nhân phẩm Bật/Tắt cho tới khi thiết bị bạt lên.
Để tất thiết bị, hãy nhân phím Bật/Tất cho đến khi thiết bị tất đi.
Bạn không thể tất PEL khi nó được kết nối với nguồn điện hoặc khi có bản ghi đang ghi hoặc đang chờ xử lý.

Phím Lựa chọn.

Nó cho phép bắt đầu hoặc dùng ghi và để chọn chế độ wifi.

Khe cấm thể SD.

THÈ SD

PEL chấp nhận thể SD, SDHC và SDXC được định dạng ở FAT32, dung lượng lên đến 32 GB.

PEL đi kèm với một thể SD được định dạng. Nếu bạn muốn lắp một thể SD mới:

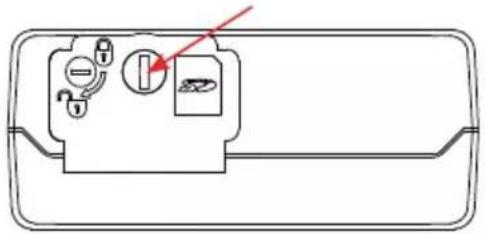

■ Mở khóa nắp đàn hồi được đánh dấu bằng cách vận vít một phần tư vòng.

Nhấn vào thể SD có trong thiết bị và tháo nó ra.
Không tháo thể SD nếu đang trong quá trình ghi.
■ Đảm bảo rằng thể SD mới không bị khóa.
Tốt nhất là định dạng thể SD trong thiết bị bằng phần mềm PEL Transfer, nếu không thì hãy định dạng thể bằng PC.
■ Chèn thể mới và đáy hoàn toàn nó vào trong.
■ Thay nắp đàn hồi bảo vệ.
Không nên sử dụng PEL khi khe cắm thể SD đang mở.

SAC PIN

Trước khi sử dụng lần đầu, hãy sạc đầy pin ở nhiệt độ từ 0 đến 40°C.

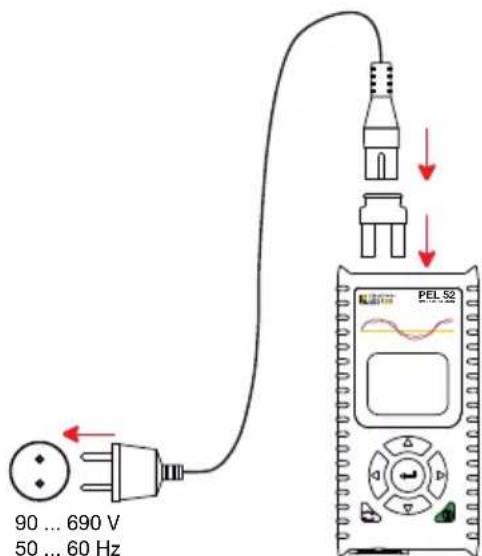

Kết nối bộ chuyển đổi C8/ chuối giữa các đầu cực V1 và N
Kết nối đây nguồn với bộ chuyển đổi và với nguồn điện.

Bật thiết bị.

Biểu tượng cho biết trạng thái sạc của pin.

Pin đã xả mất khoảng 5 giờ để sạc đầy.

90 ... 690 V 50 ... 60 Hz

CÀI ĐẠT PEL TRANSFER®

Tải xuống phiên bản PEL Transfer mới nhất từ trang web của chúng tôi: www.chauvin-arnoux.com.

• Chay setup.exe.
  ■ Sau đó làm theo hướng dẫn cải đặt.

Đế có hướng dẫn cải đặt hoàn chỉnh, vui lòng tham khảo hướng dẫn vận hành.

Kết nối các đầu vào điện áp của PEL với nguồn điện lưới. Thiết bị khởi động.

Kích hoạt điểm truy cập wifi WIFI AP của thiết bị trong menu cấu hình

i Để wifi hoạt động, pin phải được sạc đủ (☐ hoặc ☐).

■ Kết nối PEL với PC của bạn qua wifi.
Nhập đúp vào biểu tượng PEL trên màn hình để mở PEL Transfer.
Chọn biểu tượng Thêm thiết bị trên thanh công cụ, rồi chọn PEL51 hoặc PEL52, rồi đến điểm truy cập wifi.

Khi kết nối với thiết bị được thiết lập, tên của thiết bị sẽ xuất hiện ở bên trái cửa sở trong cây mạng PEL.

Để kết nối bộ định tuyến wifi WIFI ST, vui lòng tham khảo hướng dẫn vận hành.

CÂU HÌNH THIẾT BỊ

Để cải đặt PEL của bạn, hãy chọn thiết bị trong mạng PEL.

Mở hộp thoại Cài đặt thiết bị bằng cách nhập vào biểu tượng Cài đặt trên thanh công cụ, trong menu Thiết bị hoặc trong vùng Trạng thái.

Hộp thoại này có một số tab:

Chung: để đặt tên cho thiết bị, chọn thời lượng tự động tất, chọn làm mới các giá trị tối đa, chặn phím Lựa chọn của thiết bị, ngăn pin sạc khi đo, đặt mật khẩu trên cấu hình thiết bị, cải đặt ngày giờ, định dạng thể SD, v.v.
■ Giao tiếp: các tùy chọn liên quan đến liên kết wifi.
■ Đo: đề lựa chọn hệ thống phân phối.
Cảm biến dòng điện: để chọn tỷ lệ biến đổi của các cảm biến dòng điện và số vòng quay nếu cần.
■ Ghi dữ liệu: để chọn cải đặt ghi dữ liệu.
■ Bộ đếm: để đặt lại thiết bị đo năng lượng.

Nhập vào OK để chuyển cấu hình mới trong thiết bị.

Để bắt đầu ghi, hãy thực hiện một trong các thao tác sau:

■ Trong PEL Transfer: Chọn tùy chọn thích hợp trong tab Ghi của hộp thoại Cấu hình. Thiết bị có thể được định cấu hình để kích hoạt ghi dữ liệu vào một ngày và giờ trong tương lai hoặc ngay sau khi hoàn tất việc cấu hình trên thiết bị.
■ Trên thiết bị: Nhân nút Lựa chọn Thiết bị hiền thị KHỜI ĐỘNG. Xác nhận bằng phím ← Biểu tượng REC nhập nháy.

Để dùng ghi, hãy thực hiện một trong các thao tác sau:

■ Trong PEL Transfer: Trong menu, chọn Thiết bị> Dùng ghi

■ Trên thiết bị: Nhân nút Lựa chọn Thiết bị hiển thị STOP (DÙNG). Xác nhận bằng phím ← Biểu tượng REC sẽ biến mất.

HIÊN THỊ GHI DỮ LIỆU

Dữ liệu đã ghi có thể được chuyển sang PC theo hai cách để hiển thị và tạo báo cáo:

Có thể tháo thể SD khởi thiết bị và cắm vào PC thông qua đầu đọc thể SD được cung cấp kèm. Khởi động PEL Transfer, chọn lệnh Mở trong menu Tệp, trở đến tập PKI với số phiên mong muốn trên thể SD và chọn Mở.
Kết nối trực tiếp giữa PC và PEL (wifi). Khởi động PEL Transfer, mở một kết nối với thiết bị, chọn nó (đảm bảo thiết bị đã được bật wifi) trong cây, sau đó chọn Phiên đã ghi. Nhắp đúp vào phiên ghi mong muốn. Khi quá trình tải xuống hoàn tất, hãy chọn kiểm tra đã tải xuống và nhập vào Mở trong hợp thoại Upload (Tải lên).

Trong cả hai trường hợp, phiên được thêm vào Phiên mở của tôi trong chế độ xem dạng cây. Dữ liệu sau đó có thể được hiển thị.

HUỐNG DÃN VẬN HÀNH

Truy cập trang web của chúng tôi để tải xuống hướng dẫn vận hành cho thiết bị của bạn: https://www.chauvin-arnoux.com/COM/CA/doc/User_manual_vi_PEL51_52.pdf
