Tasti di navigazione

PerMETTERo strumento in marcia,allacciatoallo rete fra i terminali V1 e N.Oppure premete il tasto Marcia/Arresto fino all'accensionedello strumento.
Per spagnere lo strumento premete il tasto Marcia/Arresto sono allo spegnimento dello strumento.

Non potete spegnere il PEL finché è allacciato a una sorgente di alimentazione o finché una registrazione è in corso o in attesa.

Tasto Selezione.

Esso permette di avviare o fermare una registrazione, e di scegliere la modalità di wifi.

Alloggiamento della scheda SD.

SCHEDA SD

II PEL accetta schede SD, SDHC e SDXC formattate in FAT32, fino a 32 Gb di capacità.

II PEL è fornito con una scheda SD formattata. Se volete installare una nuova scheda SD:

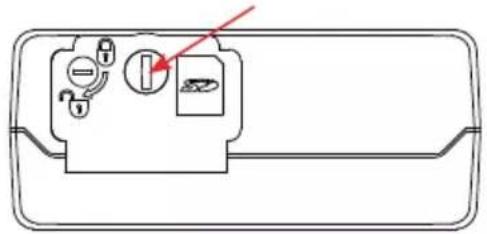

Sbloccate il cappuccio di elastomero contrassegnate duotando la vite di un quarto di giro.

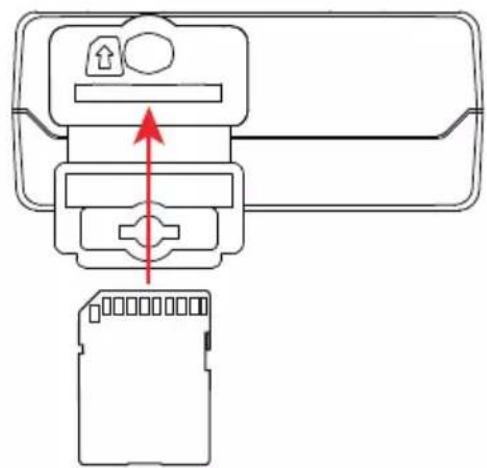

Premete la scheda SD che è nello strumento e rimuovetela.

i Non rimuovete la sched a SD se una registrazione e in corso.
Verificate che la nuova scheda SD non sua bloccata.
- E preferibile formattare la sched a SD nello strumento mediate il software PEL Transfer, altrimenti formattatela mediate un PC.
Inserite la nuova scheda e spingetela a fondo.
Rimettete la protezione (cappuccio di elastomero).
i Il PEL non va utilizzato quando l'alloggamenti della scheda SD è aperto.

CARICA DELLA BATTERIA

In caso di primo utilizzato, dapprima caricate completeness la batteria a una temperatura compresa fra 0 e 40^ .

Allacciate I'adattatore C8 / banana fra i terminali V1 e N
Allacciate il cavo di alimentazione all'adattatore e alla rete.

Lo strumento si accende.

Il symbolo indica il livello di carica della batteria.

Il tempo di carica di una batteria scarica è di 5 ore circa.

INSTALLAZIONE DEL PEL TRANSFER

Scaricate l'ultima versione del PEL Transfer sul nostro site web: www.chauvin-arnoux.com.

Lanciate setup.exe.
Poi seguite le istruzioni di installment.

Per tutte le istruzioni di installmente, riferitevi al manuale d'uso.

CONNECTION DELLO STRUMENTO AL PC

Allacciate gli ingressi di tensione del PEL alla rete. Lo strumento si mette in marcia.

Attivate la wifi punto di accesso WIFI AP dello strumento nel menu configurazione

i Affinché la wifi possa funzionare, la batteria dovrà essere sufficientemente carica( o

Collegate il PEL al vostro PC mediante la wifi.

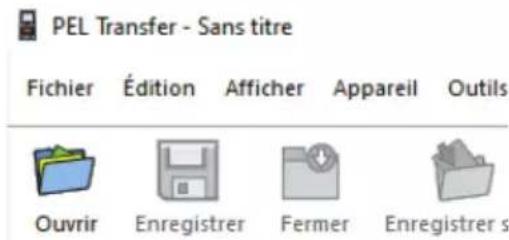

Con un doppio cli cullicona del PEL sul desktop aprirete PEL Transfer.
■ Selezionate l'icona Aggiunta strumento—nella barra degli strumenti, poi PEL51 oppure PEL52, poi wifi in punto di accesso.

Quando e ottenuta la connessione con lo strumento, il nome di quest'ultimo deve visualizzarsi sul lato sinistro della finestra nell'albero della Rete PEL.

Per una connessione in wifi router WIFI ST, riferitevi al manuale d'uso.

CONFIGURAIZIONE DELLO STRUMENTO

Per configurare il vosto PEL, selezionate lo strumento nella rete PEL.

Apprit la casella di dialogo Configurare lo strument con un cli sullicona onfigurare nella barra degli strumenti, nel menu Strumento o nella zona Stato.

Questacasella di dialogocomportarvari tab:

Generale: per attribuire un nome allo strumento, scegliere la durata di spegnimento automatico, scegliere il refresh dei valori massimi, bloccare il tasto Selezione dello strumento, impedire la carica della batteria sulla misura, mettere una password sulla configurazione dello strumento, impostare la data e l'ora, formattare la scheda SD, ecc.
Comunicazione: opzioni relative al collegamento wifi.
■ Misura: per scegliere il sistema di distribuzione.
Sensore di corrente: per scegliere il rapporto di trasformazione dei sensori di corrente e il numero di giri se del caso.
- Registrazione: per scegliere i parametri di registrazione.
Contatori: per azzerare i contatori di energia.

Cliccate su OK per trasferire la nuova configurazione dello strumento.

LANCIO DI UNA REGISTRAZIONE (MARCIA / ARRESTO)

Per lanciare una registrazione, procedete in una delle seguenti maniere:

In PEL Transfer: Selezionate l'opzione appropriata nel tab Registrazione della casella di dialogo Configurazione. è possibile configurare lo strumento per attivare una registrazione a una data e un'ora futuro, oppure immediamente dopo la fine della configurazione sullo strumento.
■ Sullo strumento: Premete il tasting Selezione Lo strumento visualizza START. Convalidate con il tasting Il symbolo REC lampeggia.

Per fermare una registrazione, procedete in una delle seguenti maniere:

In PEL Transfer: Nel menu, selezionate Strumento > Fermare la registrazione
■ Sullo strumento: Premete il tasting Selezione Lo strumento visualizza STOP. Convalidate con il tasting Il symbolo REC sparisce.

LA REGISTRAZIONE SI VISUALIZZA

Esistono due maniere di trasferire i dati registrati sul PC per visualizzazione e per generare i report:

• É possibile rimuovere la schedal SD dallo strumento e allacciarla al PC mediante il fornito lettor di scheda SD. Lanciate PEL Transfer, selezionate il dato Apire nel menu File, punctate il file ICP che porta il numero di sessione voluto sulla schedal SD e selezionate Apire.
• Connessione diretta fra il PC e il PEL (wifi). Lanciate PEL Transfer, aprite una connessione verso lo strumento, selezionatelo (verificate che la wifi sia attivata) nell'albero, poi selezionate Sessioni registrar. Doppio cli culla sessione di registrazione voluta. Terminato il download, selezionate il test scaricato e clicate su Aprire nella casella di dialogo Download.

Nei due casi, la sessione siaggiunge a Le mie sessioni aperte nell'albero. I dati possono allora visualizzarsi.

MANUALE D'USO

Appuntamento sul nostro site Internet per scaricare il manuale d'uso del vostro strumento: www.chauvin-arnoux.com

Effettuate una ricerca con il nome del vostro strumento. Una volta trovato lo strumento, andate sulla pagina corrispondente. Il manuale d'uso si trovava sulla destra. Scaricatelo.
