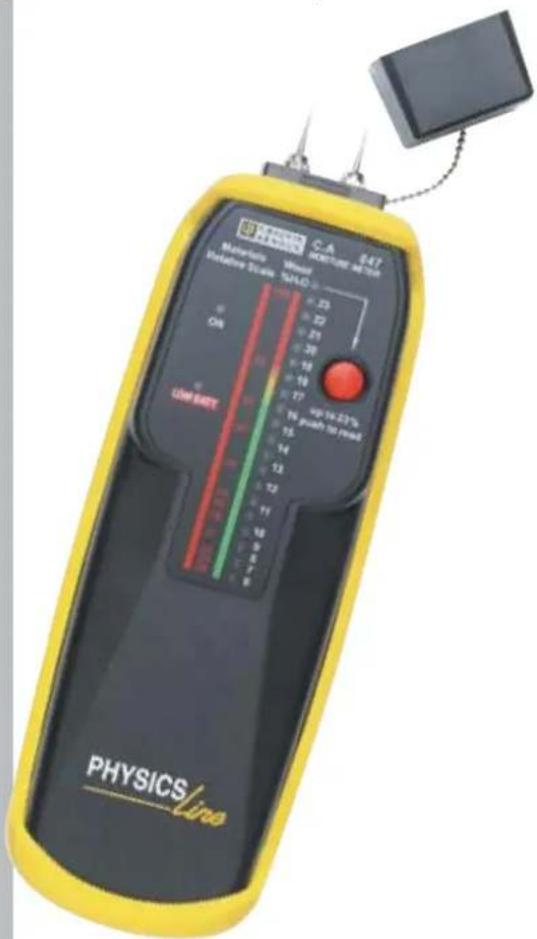

Type de produit	Humidimètre pour matériaux (bois et matériaux de construction)
Marque	Chauvin Arnoux
Modèle	C.A 847
Catégorie	Équipements de mesure
Dimensions	195 x 60,5 x 38 mm
Poids	160 g avec pile
Alimentation	Pile 9 V type 6LR61 ou 6LF22
Autonomie	30 heures
Étendue de mesure	0 à 100 % d'humidité du bois ou H.B.E.
Affichage	20 diodes sur 2 échelles : 6 à 23 % et 24 à 100 %
Précision	± 2 diodes
Principe de mesure	Mesure de l'impédance électrique entre deux électrodes
Fonctions principales	Mesure d'humidité du bois (6 à 100 %) et humidité du bois équivalente (H.B.E.) pour autres matériaux
Indicateur de pile usagée	Voyant LOW BAT
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon légèrement imbibé d'eau savonneuse, rincer à l'eau claire. Ne pas utiliser de solvant.
Sécurité	CAT III 24 V AC/DC selon EN61010-1
Compatibilité électromagnétique	Émission et immunité en milieu industriel selon EN61326-1
Température d'utilisation	0 à 50 °C, HR < 80 %
Température de stockage	-20 à +60 °C, HR 0 à 80 % (sans pile)
Pièces détachées et réparabilité	Pile de rechange : 9 V type 6LR61/6LF22 (réf. P01100732). Réparations via agence Chauvin Arnoux ou centre technique Manumesure.
Vérification métrologique	Recommandée annuellement, réalisable dans les laboratoires accrédités COFRAC ou centres Manumesure.
Contenu de la livraison	C.A 847, gaine jaune antichoc, pile 9 V, notice de fonctionnement

FOIRE AUX QUESTIONS - C.A 847 CHAUVIN ARNOUX

Comment allumer l'humidimètre C.A 847 ?

Retirez le capot de protection des pointes. L'appareil s'allume automatiquement, le voyant ON s'illumine.

Comment éteindre l'appareil ?

Remettez simplement le capot de protection en place. L'appareil s'éteint automatiquement.

Comment mesurer l'humidité du bois ?

Enfoncez fermement les pointes dans le bois en veillant à ce que le courant circule parallèlement aux fibres. Lisez le taux sur la colonne de droite (6-23%) ou, si la diode supérieure s'allume, appuyez sur le bouton rouge et lisez sur la colonne de gauche (24-100%).

Que signifie H.B.E. ?

H.B.E. signifie Humidité du Bois Équivalente. Pour les matériaux de construction comme le plâtre ou le crépi, l'appareil donne un taux équivalent à celui du bois, ce qui facilite l'interprétation (sec < 16%, limite 16-19%, humide > 20%).

Que faire si aucune diode ne s'allume lors de la mesure ?

Si aucune diode ne s'allume, le taux d'humidité est inférieur à 6%. Le matériau est considéré comme très sec.

Comment interpréter le bargraphe coloré ?

Le bargraphe coloré aide à distinguer rapidement l'état du matériau : vert pour sec (6-16%), jaune pour limite (16-19%), rouge pour humide (20-100%).

Quand remplacer la pile ?

Dès que le voyant LOW BAT s'allume en continu. Utilisez une pile 9 V de type 6LR61 ou 6LF22. Pour changer la pile, retirez la gaine jaune, dévissez le couvercle du compartiment pile et remplacez-la.

Comment nettoyer l'humidimètre ?

Nettoyez le boîtier avec un chiffon légèrement imbibé d'eau savonneuse, puis rincez avec un chiffon humide. N'utilisez jamais de solvant.

Quelle est la précision de l'appareil ?

La précision est de ± 2 diodes. Cela signifie que l'indication peut varier de 2 diodes par rapport à la valeur réelle.

Comment obtenir une réparation ou un étalonnage ?

Pour toute réparation sous ou hors garantie, contactez votre agence Chauvin Arnoux ou le centre technique Manumesure. Pour la vérification métrologique annuelle, adressez-vous aux laboratoires accrédités COFRAC.

MODE D'EMPLOI C.A 847 CHAUVIN ARNOUX

■ Humidimètre matériaux
■ Materials moisture meter
■ Materialfeuchtemesser
■ Misuratore di umidità materiali
■ Medidor de humedad en materiales

C.A 847

FRANÇAIS

ENGLISH

DEUTSCH

ITALIANO

ESPAÑOL

Notice de fonctionnement

User's manual

Bedienungsanleitung

Manuale d'uso

Signifi cation du symbole

ATTENTION, risque de DANGER ! L'opérateur doit consulter la présente notice à chaque fois que ce symbole de danger est rencontré.

Définition de la CAT III

La catégorie de mesure III correspond aux mesurages réalisés dans l'installation du bâtiment.

Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels fi xes.

Vous venez d'acquérir un humidimètre matériaux C.A847 et nous vous remercions de votre confiance.

Pour obtenir le meilleur service de votre appareil :

■ lisez attentivement ce mode d'emploi

■ respectez les précautions d'emploi

PRÉCAUTIONS D'EMPLOI

■ Pour prévenir tout risque de blessures, toujours remettre le capot de protection des pointes après utilisation.

GARANTIE

Notre garantie s'exerce, sauf stipulation expresse, pendant douze mois après la date de mise à disposition du matériel (extrait de nos Conditions Générales de Vente, communiquées sur demande).

English 7

Deutsch 12

Italiano 17

Español 22

SOMMAIRE

1. PRÉSENTATION ....3
2. GÉNÉRALITÉS SUR L'HUMIDITÉ DANS LES MATÉRIAUX .....3
3. DESCRIPTION ....3
4. UTILISATION ....4
   4.1. Procédure ....4
   4.2. Précautions de mesure....4
5. CARACTÉRISTIQUES ....4
6. MAINTENANCE ....5
   6.1. Remplacement de la pile ....5
   6.2. Nettoyage du boîtier ....5
   6.3. Vérification métrologique....5
   6.4. Réparation ....5
7. POUR COMMANDER ....5
8. ANNEXE ......6

1. PRÉSENTATION

L'humidimètre CA847 est conçu pour mesurer le taux d'humidité dans le bois et les matériaux de construction tels que le plâtre, les crépis, ...

Le principe de mesure est le suivant : on fait passer un courant électrique entre les deux électrodes afi n de mesurer la variation d'impédance due à l'humidité présente dans le matériau. L'appareil traduit instantanément la mesure en % d'humidité.

Pour le bois, l'appareil permet une lecture directe du taux d'humidité du bois exprimé en % d'H2O entre 6% et 100%.

Pour les autres matériaux de construction, l'appareil détermine l'humidité du bois équivalente H.B.E.

2. GÉNÉRALITÉS SUR L'HUMIDITÉ DANS LES MATÉRIAUX

Les humidimètres sont généralement étalonnés pour le bois qui est le matériau de construction dont on connaît le mieux les niveaux de taux d'humidité à partir duquel il y a détérioration du matériau.

En effet, en dessous de 16% environ, le bois est considéré comme sec et ne subit pas de détérioration (absence de pourriture, qualités mécaniques conservées, ...).

Entre 16 et 19% environ, le taux d'humidité devient limite et des détériorations peuvent commencer à apparaître.

Enfi n, au delà de 20%, le bois est considéré comme humide et des détériorations vont nécessairement apparaître avec le temps à moins qu'on ne prenne des dispositions pour réduire ce taux.

Pour les autres matériaux, on procède par équivalence avec le bois, en déterminant l'H.B.E. (humidité du bois équivalente) qui est le taux d'humidité atteint par le bois équivalent à celui du matériau sur lequel on procède à la mesure.

L'interprétation de la mesure en est facilitée puisque le seuil en pourcentage de passage de l'état 'sec' à l'état 'humide' est ainsi le même : entre 16 et 20%.

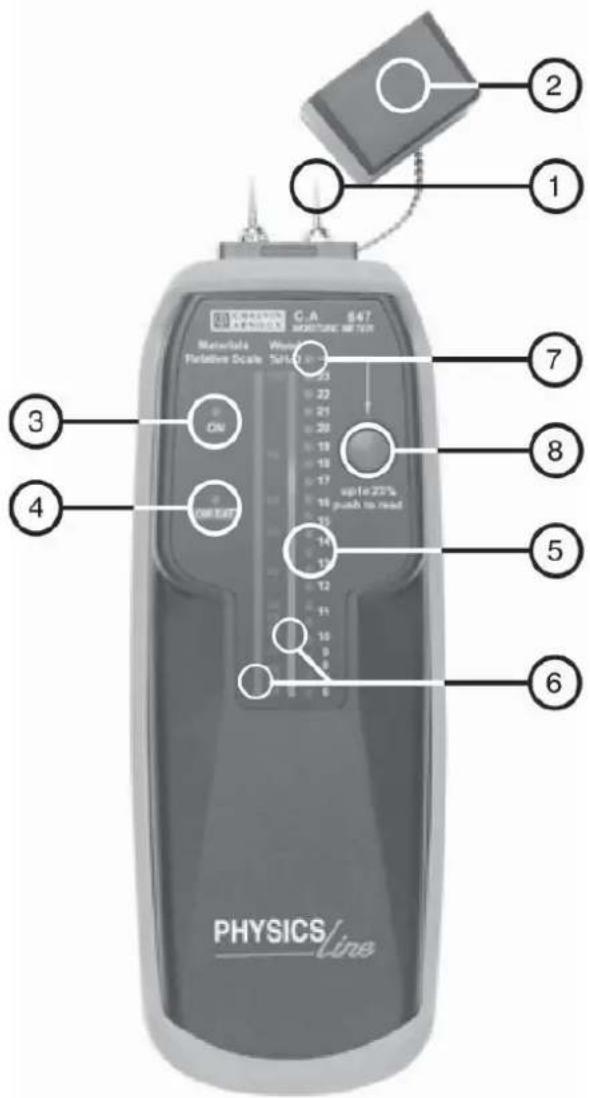

3. DESCRIPTION

Voir annexe chapitre 8 en fin de notice de fonctionnement.

1. pointes de mesure à enfoncer dans le matériau.
2. capot de protection (protège les pointes et assure l'extinction de l'appareil).
3. voyant 'ON' indiquant l'état Marche/Arrêt de l'appareil).
4. voyant 'LOW BAT' d'indication de pile usagée.
5. 20 voyants d'indication du taux d'humidité.
6. échelle graduée en % d'humidité bois ou H.B.E. associée à un bargraphe coloré permettant la distinction entre l'état sec et humide.
7. voyant indiquant un taux > à 23%.
8. l'allumage du voyant 7 signifi e qu'il faut appuyer sur le bouton rouge pour avoir la lecture correcte.

4. UTILISATION

4.1. Procédure

1. Retirer le capot de protection des pointes. Ceci permet la mise en route de l'appareil que vous constatez par l'allumage du voyant de contrôle 'ON'.
   Noter que les pointes de mesure peuvent provoquer des blessures si elles sont manipulées sans précaution.

2. Enfoncer fermement les pointes dans le matériau et lisez le résultat de la mesure :

Dans le cas du bois, enfoncer les pointes de manière à ce que le courant circule parallèlement aux fi bres du bois.

Si le taux d'humidité du matériau est inférieur à 6%, aucune diode ne s'allume.

Si le taux est compris entre 6 et 23%, lire le taux directement sur la colonne de droite en face de la diode allumée.

Si le taux est supérieur à 23%; c'est la diode la plus haute qui s'allume indiquant qu'il faut appuyer sur le bouton rouge sur la face avant. Puis lire le taux (entre 24 et 100%) sur la colonne chiffrée de gauche en face de la diode allumée.

Le résultat de la mesure étant dépendant de la densité et de la nature du matériau, il a essentiellement valeur de comparaison entre l'état sec et l'état humide de ce matériau.

1. Pour éteindre l'appareil, remettre simplement le capot de protection en place.

2. L'allumage continu de la diode 'LOW BAT' indique que la pile doit être changée dans les plus brefs délais.

4.2. Précautions de mesure

La surface du matériau doit être sèche pour ne pas fausser le résultat de la mesure. En effet c'est le taux d'humidité interne du matériau que l'on veut déterminer.

5. CARACTÉRISTIQUES

■ Étendue de mesure : 0 à 100% de taux d'humidité du bois ou H.B.E.

■ Affi chage : 20 diodes sur 2 échelles : 6 à 23% et 24 à 100%.

■ Précision : ± 2 diodes.

- État batterie : allumage de la diode 'LOW BAT' dès que la tension batterie est insuffi sante pour effectuer une mesure correcte.

■ Alimentation : pile 9V type 6LR61 ou 6LF22.
■ Dimension / poids : 195 x 60.5 x 38mm / 160g avec pile.
■ Environnement d'utilisation : 0 à 50°C, < 80% H.R.
■ Environnement de stockage : -20 à +60°C, 0 à 80% H.R., sans pile.
Autonomie de fonctionnement : 30 heures.
■ Sécurité : CAT III 24V AC/DC suivant EN61010-1.
■ Compatibilité électromagnétique :

Émission et immunité en milieu industriel selon EN61326-1.

6. MAINTENANCE

Pour la maintenance, utilisez seulement les pièces de rechange qui ont été spécifiées. Le fabriquant ne pourra être tenu pour responsable de tout accident survenu suite à une réparation effectuée en dehors de son service après-vente ou des réparateurs agréés.

6.1. Remplacement de la pile

■ Dès que la diode 'LOW BAT' s'allume le remplacement de la pile est indispensable.
■ Dégager la gaine jaune de protection sans retirer le capot de protection des pointes (l'appareil reste ainsi éteint).
■ Dévisser puis dégager en poussant vers l'arrière le couvercle pile. ■ Remplacer la pile usagée par une pile 9V type 6LR61 ou 6LF22.

6.2. Nettoyage du boîtier

Nettoyer le boîtier avec un chiffon légèrement imbibé d'eau savonneuse.

Rincer avec un chiffon humide.

Ne pas utiliser de solvant.

6.3. Vérifi cation métrologique

Comme tous les appareils de mesure ou d'essais, une vérifi cation périodique est nécessaire.

Nous vous conseillons au moins une vérifi cation annuelle de cet appareil. Pour les vérifi cations et étalonnages, adressez-vous à nos laboratoires de métrologie accrédités COFRAC ou aux centres techniques MANUMESURE. Renseignements et coordonnées sur demande :

Tél.: [phone] Fax: [phone]

6.4. Réparation

Pour les réparations sous garantie et hors garantie, contactez votre agence commerciale Chauvin Arnoux la plus proche ou votre centre technique régional Manumesure qui établira un dossier de retour et vous communiquera la procédure à suivre.

Coordonnées disponibles sur notre site :

http://www.chauvin-arnoux.com

ou par téléphone aux numéros suivants : 02 31 64 51 55 (centre technique Manumesure) , 01 44 85 44 85 (Chauvin Arnoux).

Pour les réparations hors de France métropolitaine, sous garantie et hors garantie, retournez l'appareil à votre agence Chauvin Arnoux locale ou à votre distributeur.

7. POUR COMMANDER

C.A 847 P01156302Z

Fourni avec une gaine jaune antichoc, une pile 9V et cette notice de fonctionnement.

Rechanges :

Pile 9V P01100732
