C.A 8220 - équipements de mesure CHAUVIN ARNOUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Analyseur de puissance monophasé AC+DC
Marque et modèle	Chauvin Arnoux C.A 8220
Catégorie de mesure	CAT III 600 V par rapport à la terre
Affichage	Écran LCD monochrome rétroéclairé à 172 segments
Dimensions	211 mm x 108 mm x 60 mm
Poids	840 g avec piles
Alimentation	6 piles LR6/AA (fournies) ou accumulateurs NiMH/NiCd 1,2 V ; bloc secteur optionnel 230 V/120 V
Autonomie	Piles : > 40 h (sans rétroéclairage), > 20 h (avec) ; accus NiMH 1800 mAh : > 30 h / > 16 h
Fonctions principales	Mesure de tension AC/DC (600 V), courant (jusqu'à 6500 A avec capteurs), fréquence (40-70 Hz), puissances (W, VAR, VA), énergies, harmoniques jusqu'au rang 50, facteur de puissance, démarrage moteur (Inrush), rotation de phases, vitesse de rotation, température (sonde PT100), résistance (2000 Ω)
Capteurs de courant compatibles	Pinces MN93A, MN93, C193, PAC93, AmpFlex® A193, E3N, adaptateur 5 A (reconnaissance automatique)

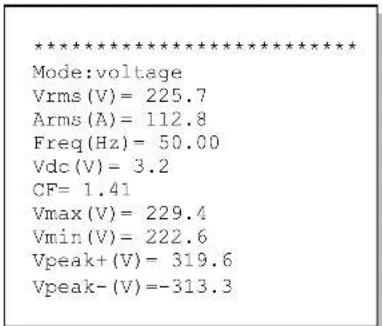

Communication	Interface optique infrarouge pour imprimante thermique série et PC (USB via cordon optique) ; logiciel PAT (Power Analyser Transfer)
Mémoire interne	Photographies (captures d'écran) stockées en mémoire flash, conservées hors tension
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon légèrement imbibé d'eau savonneuse ; rincer avec un chiffon humide ; ne pas utiliser de solvant
Sécurité	Double isolation, conforme IEC/EN 61010-2-030 ; ne pas dépasser 600 V RMS par rapport à la terre ; utiliser les cordons et accessoires fournis
Pièces détachées et réparabilité	Batteries (piles/accus), cordons banane, pinces crocodile, pointes de touche, cordon optique USB, adaptateur série ; maintenance par personnel agréé ; mise à jour du logiciel embarqué via site Chauvin Arnoux
Informations générales	Garantie 24 mois ; service après-vente Chauvin Arnoux (France et international) ; site www.chauvin-arnoux.com

FOIRE AUX QUESTIONS - C.A 8220 CHAUVIN ARNOUX

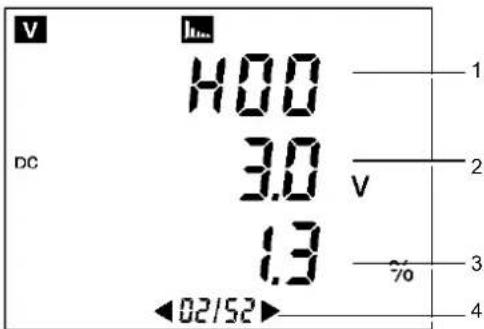

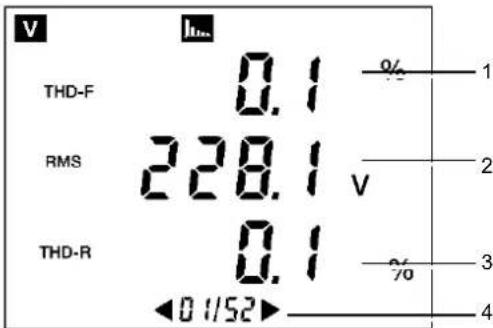

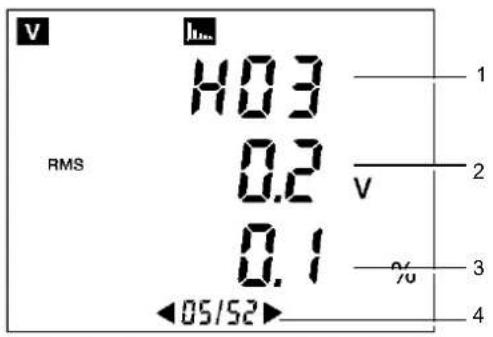

Comment mesurer les harmoniques de tension avec le C.A 8220 ?

Positionnez le commutateur rotatif sur V A (mode harmonique tension) puis utilisez les touches ◀ et ▶ pour parcourir les 52 pages. La première page affiche le THD-F (taux de distorsion harmonique total), les suivantes les harmoniques individuelles jusqu'au rang 50.

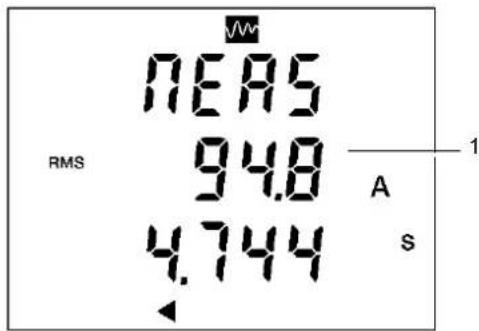

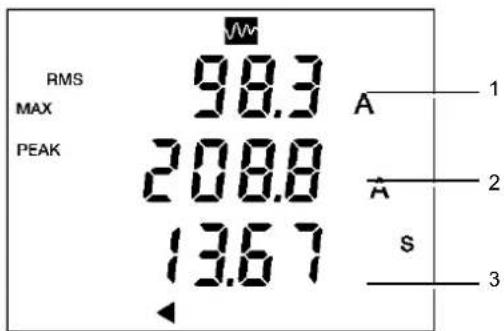

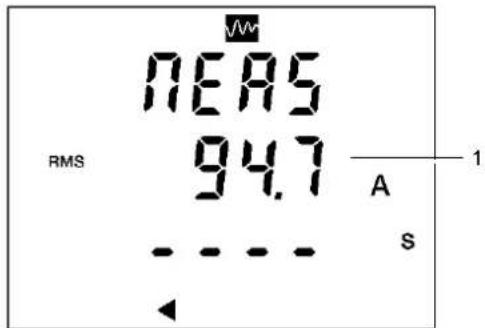

Comment effectuer une mesure de démarrage moteur (mode Inrush) ?

Placez le commutateur sur la position Inrush (icône de vague). Configurez le seuil de courant de départ (Strt) et l'hystérésis (HYSt) dans le menu SETUP. Branchez les cordons tension et courant sur le moteur. Appuyez sur ▶ pour lancer la mesure : l'appareil attend le dépassement du seuil, puis chronomètre la durée jusqu'à la fin du démarrage.

Quels types de piles ou accumulateurs peut-on utiliser ?

L'appareil fonctionne avec 6 piles LR6 (AA) non rechargeables ou 6 accumulateurs NiMH ou NiCd de format AA (1,2 V). La recharge des accumulateurs doit être faite avec un chargeur externe optionnel, l'appareil ne recharge pas les accus.

Comment transférer les données de mesure vers un PC ?

Utilisez le cordon optique USB fourni. Installez d'abord le logiciel PAT (Power Analyser Transfer) téléchargeable sur le site Chauvin Arnoux. Branchez le cordon, allumez l'appareil en position de mesure, puis lancez le logiciel pour transférer les photographies ou données enregistrées.

Que faire en cas d'affichage 'bAtt' et bip sonore ?

L'indication bAtt et les bips signalent une batterie faible. Remplacez immédiatement les 6 piles ou accumulateurs. L'appareil s'éteindra automatiquement après une minute si la batterie n'est pas changée.

Comment déterminer l'ordre de rotation des phases avec le C.A 8220 ?

Placez le commutateur sur Inrush et appuyez sur la touche jaune pour accéder au mode rotation de phases. Connectez les pointes de touche sur les phases L1 et L2, appuyez sur ▶. L'appareil mesure le déphasage. Ensuite, connectez la phase L3 sur l'entrée + dans les 10 secondes. L'écran affiche 1-2-3 (direct) ou 1-3-2 (indirect).

Comment nettoyer le boîtier de l'appareil ?

Utilisez un chiffon légèrement imbibé d'eau savonneuse pour nettoyer le boîtier. Rincez avec un chiffon humide. Ne pas utiliser de solvant ni de produits abrasifs.

Quelle est la précision des mesures de tension et courant ?

Pour la tension TRMS (6-600 V) : ±(0,5 % + 2 points). Pour le courant TRMS hors AmpFlex : ±(0,5 % + 2 points) pour I < 1000 A, ±(0,5 % + 1 point) pour I ≥ 1000 A. La précision est donnée dans les conditions de référence (23 °C, 45-75 % HR).

Comment désactiver l'extinction automatique ?

Mettez l'appareil sous tension, puis dès l'affichage du premier écran (tous les segments), maintenez la touche jaune enfoncée jusqu'à un bip sonore. L'écran affiche noAutOFF. L'extinction automatique est réactivée à chaque mise hors tension.

Quels capteurs de courant sont compatibles et comment se fait la reconnaissance ?

Le C.A 8220 détecte automatiquement le type de capteur branché (pince MN93A, MN93, C193, PAC93, AmpFlex® A193, E3N, adaptateur 5 A). La mise à jour se fait toutes les secondes. Au démarrage, le type est affiché brièvement (ex: AnR pour AmpFlex).

MODE D'EMPLOI C.A 8220 CHAUVIN ARNOUX

Analyseur de puissance monophasé

Vous venez d'acquérir un analyseur de puissance monophasé C.A 8220 et nous vous remercions de votre confiance.

Pour obtenir le meilleur service de votre appareil :

• Lisez attentivement cette notice de fonctionnement,
• Respectez les précautions d'emploi.

ATTENTION ! L'opérateur doit consulter la présente notice à chaque fois que ce symbole d'avertissement est rencontré.

Appareil entièrement protégé par isolation double ou isolation renforcée.

Borne de terre, terre.

Le marquage CE atteste la conformité du produit avec les exigences applicables dans l'Union Européenne, notamment dans les domaines de la Sécurité en Basse Tension (Directive 2014/35/UE), de la Compatibilité Électromagnétique (Directive 2014/30/UE), des Equipements Radio Electriques (Directive 2014/53/UE) et de la Limitation des Substances Dangereuses (Directives 2011/65/UE et 2015/863/UE).

La poubelle barrée signifie que, dans l'Union Européenne, le produit fait l'objet d'une collecte sélective conformément à la directive DEEE 2012/19/UE : ce matériel ne doit pas être traité comme un déchet ménager.

Définition des catégories de mesure

• La catégorie de mesure IV (CAT IV) correspond aux mesurages réalisés à la source de l'installation basse tension.
  Exemple : arrivée d'énergie, compteurs et dispositifs de protection.
• La catégorie de mesure III (CAT III) correspond aux mesurages réalisés dans l'installation du bâtiment.
  Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels fixes.
• La catégorie de mesure II (CAT II) correspond aux mesurages réalisés sur les circuits directement branchés à l'installation basse tension.
  Exemple : alimentation d'appareils électrodomestiques et d'outillage portable.

PRECAUTIONS D'EMPLOI

Cet appareil est conforme à la norme de sécurité IEC/EN 61010-2-030, les cordons sont conformes à l'IEC/EN 61010-031 et les capteurs de courant sont conformes à l'IEC/EN 61010-2-032, pour des tensions jusqu'à 600 V en catégorie III ou 300 V en catégorie IV.

Le non-respect des consignes de sécurité peut entraîner un risque de choc électrique, de feu, d'explosion, de destruction de l'appareil et des installations.

• L'opérateur et/ou l'autorité responsable doit lire attentivement et avoir une bonne compréhension des différentes précautions d'emploi. Une bonne connaissance et une pleine conscience des risques des dangers électriques sont indispensables pour toute utilisation de cet appareil.
• Si vous utilisez cet appareil d'une façon qui n'est pas spécifiée, la protection qu'il assure peut être compromise, vous mettant par conséquent en danger.
• N'utilisez pas l'appareil sur des réseaux de tensions ou de catégories supérieures à celles mentionnées.
• N'utilisez pas l'appareil s'il semble endommagé, incomplet ou mal fermé.
• Avant chaque utilisation, vérifiez le bon état des isolants des cordons, boîtier et accessoires. Tout élément dont l'isolant est détérioré (même partiellement) doit être consigné pour réparation ou pour mise au rebut.
• Utilisez spécifiquement les cordons et accessoires fournis. L'utilisation de cordons (ou accessoires) de tension ou catégorie inférieures réduit la tension ou catégorie de l'ensemble appareil + cordons (ou accessoires) à celle des cordons (ou accessoires).

• Utilisez systématiquement des protections individuelles de sécurité.

• Ne gardez pas les mains à proximité des bornes de l'appareil.

• Lors de la manipulation des cordons, des pointes de touche et des pinces crocodile, ne placez pas les doigts au-delà de la garde physique.
• Certains capteurs de courant n'autorisent pas leur mise en place ou leur retrait sur des conducteurs nus sous tension dangereuse : consultez la notice du capteur et respectez les instructions de manipulation.
• Toute procédure de dépannage ou de vérification métrologique doit être effectuée par du personnel compétent et agréé.

SOMMAIRE

1. Introduction ...... 5

2. État de livraison....5

2.1 Power Quality Analyser C.A 8220 5

2.2 Accessoires .... 5

2.3 Rechanges 5

3. Présentation....6

3.1 Vue générale 6
3.2 Les bornes électriques .... 6
3.3 L'écran de visualisation 6
3.4 Les touches....8
3.5 Le commutateur rotatif.... 8
3.6 Le témoin lumineux 8
3.7 L'interface optique 8
3.8 La béquille 8
3.9 L'alimentation 8
3.10 Résumé des fonctions.... 9

4. Commutateur rotatif et modes..... 11

4.1 Vue générale du commutateur .... 11
4.2 Note sur le choix d'un mode.... 11
4.3 Position OFF.... 11
4.4 Position V A 12
4.5 Position W3φ 14
4.6 Position 16
4.7 Position 18
4.8 Position RPM (mode vitesse de rotation)..... 20
4.9 Position T°O(1)) 20

5. Les touches (outils)...... 24

5.1 Touche 24
5.2 Touche 24
5.3 Touche 25
5.4 Touche 26
5.5 Touches 27
5.6 Touche blanche 27
5.7 Touche jaune 27

6. Utilisation....28

6.1 Mise en marche.... 28

6.2 Mise en place des cordons.... 29
6.3 Extinction automatique 30
6.4 Mesure des tensions 30
6.5 Mesure des courants 30
6.6 Mesure des puissances et énergies ...... 30
6.7 Mesure des harmoniques 30
6.8 Mesure Inrush.... 30
6.9 Détermination de la rotation des phases ..... 31
6.10 Mesure de la vitesse de rotation.... 31
6.11 Mesure de la température.... 31
6.12 Mesure de résistance 31
6.13 Photographie de mesures.... 31
6.14 Arrêt de l'appareil 31
6.15 Affichage d'informations 31
6.16 Alimentation du C.A 8220....31

7. Logiciel d'exportation des données .....32

7.1 Fonctionnalités 32
7.2 Obtenir le logiciel PAT 32
7.3 Installation de PAT 32

8.1 Recommendation importante.... 33

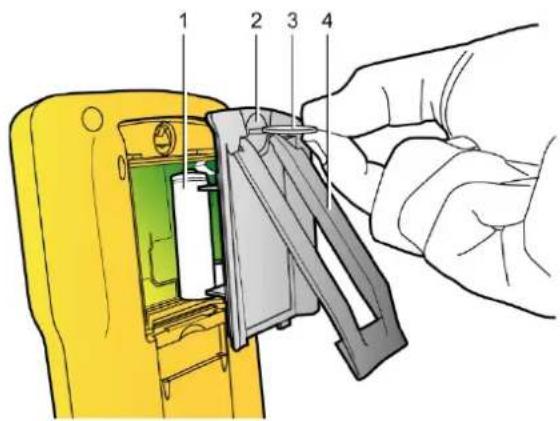

8.2 Batterie 33
8.3 Nettoyage du boîtier 33
8.4 Mise à jour du logiciel embarqué.... 33
8.5 Capteurs 33

9. Caractéristiques générales .....34

9.1 Boîtier 34
9.2 Alimentations 34
9.3 Conformité 34

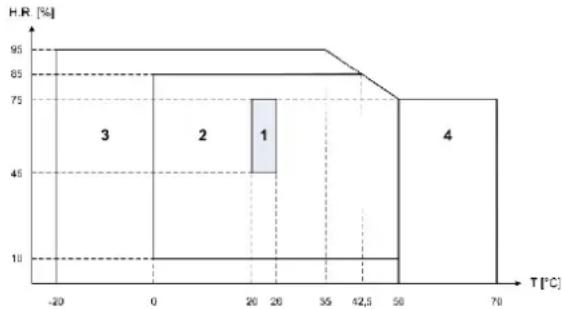

9.4 Conditions d'environnement 35

10. Caractéristiques fonctionnelles ....36

10.1 Conditions de référence.... 36
10.2 Caractéristiques électriques .... 36

11. Annexes....41

11.1 Formules mathématiques.... 41

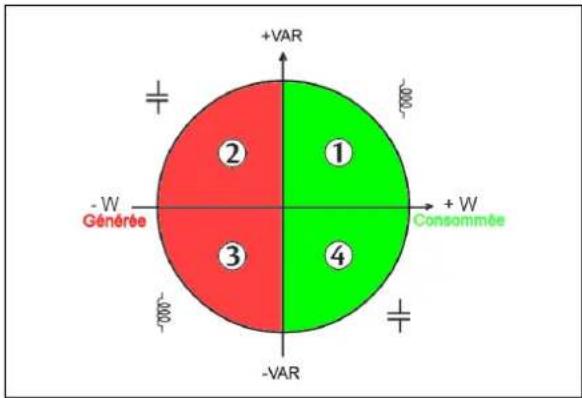

11.2 Diagramme des 4 quadrants .... 43
11.3 Saturation des voies d'entrée 43

12. Garantie ....44

1. INTRODUCTION

Le C.A 8220 est un analyseur de puissance monophasé AC+DC 600 V catégorie III (IEC 61010-1) à affichage numérique LCD. Mesurant les valeurs efficaces, puissances et perturbations des réseaux de distribution d'électricité, il permet d'obtenir une image instantanée des principales caractéristiques d'un réseau monophasé (tension, courant, puissances, harmoniques tension/courant, etc.) et de contrôler les machines tournantes (température, courant et durée de démarrage, résistance des enroulements, vitesse de rotation). Compact, résistant au choc, l'ergonomie et la simplicité de son interface utilisateur le rendent agréable et utilisable de façon intuitive.

La précision du C.A 8220 est meilleure que 1% (erreur due aux capteurs de courant non comprise). Il possède de plus une grande flexibilité par le choix des différents capteurs pour des mesures de quelques centaines de milliampères (MN93A) à plusieurs kiloampères (AmpFlex®).

Le C.A 8220 est destiné aux techniciens, aux ingénieurs des équipes de contrôle et de maintenance des entreprises, ainsi qu'aux administrations abonnées aux tarifs jaune (36 kVA à 250 kVA) et vert (> 250 kW).

Les caractéristiques de l'appareil sont détaillées en page 37.

2. ÉTAT DE LIVRAISON

2.1 Power Quality Analyser C.A 8220

L'appareil est livré avec :

• Selon le modèle: avec une pince ampère-métrique MN93A, avec un capteur de courant flexible AmpFlex® A193 450 mm, ou sans capteur de courant ;
• 6 piles LR6 ou AA ;
  ■ 1 cordon banane rouge 1,5 m (droit-droit) ;
  ■ 1 cordon banane noir 1,5 m (droit-droit) ;
  ■ 1 pointe de touche rouge 4 mm ;
  ■ 1 pointe de touche noire 4 mm ;
  ■ 1 pince crocodile rouge ;
  ■ 1 pince crocodile noire ;
  ■ 1 cordon optique USB.

2.2 Accessoires

Pince MN93A BK

AmpFlex® A193 450mm BK

Amp Flex® A193 800mm BK

Pince PAC93 BK

Pince C193 BK

Pince E3N

Boîtier adaptateur 5A (triphasé)

Sacoche de transport n°5

Jeu de 6 accumulateurs NiMH AA 1,2 V (1800 mAh minimum)

Chargeur de 6 accumulateurs au format AA

2.3 Rechanges

Pince MN93A BK

AmpFlex® A193 450mm BK

Jeu de 2 cordons banane 1,5 m (droit-droit) RD + BK

Jeu de 2 pinces crocodile RD + BK

Jeu de 2 pointes de touche 4 mm RD + BK

Cordon optique USB

Adaptateur série DB9M/USB

Pour les accessoires et les rechanges, consultez notre site internet :

www.chauvin-arnoux.com

3.1 Vue générale

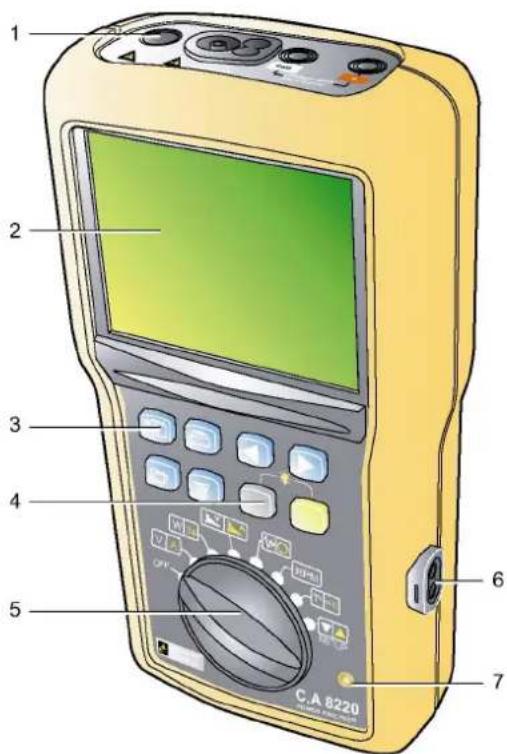

Figure 1 : Vue générale du C.A 8220.

Rep.	Fonction	Voir §
1.	Bornes électriques.	3.2
2.	Ecran LCD avec rétroéclairage.	3.3
3.	Touches bleues.	3.4
4.	Touches blanche/jaune.	3.4
5.	Commutateur rotatif.	3.5
6.	Interface optique infrarouge.	3.7
7.	Témoin lumineux d'alimentation externe.	3.6

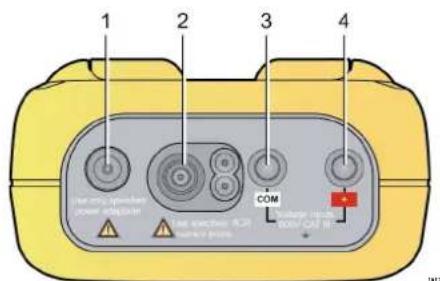

3.2 Les bornes électriques

Localisées sur la partie supérieure, ces bornes sont utilisées comme suit :

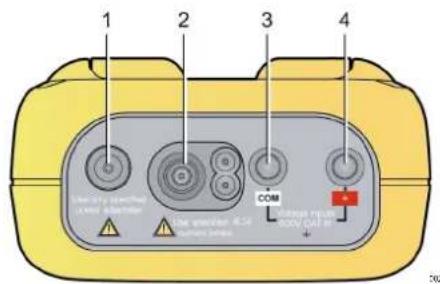

Figure 2 : Les bornes en partie supérieure.

Rep. Fonction
1.	Alimentation externe par bloc secteur dédié (option).
2.	Entrée 4 points pour capteur ampèremétrique (pince MN, pince C, AmpFlex®, etc.) (le type de capteur de courant est automatiquement détecté et mis à jour toutes les secondes).
3.	Douille de sécurité du câble de mesure de tension (borne négative).
4.	Douille de sécurité du câble de mesure de tension (borne positive).

3.3 L'écran de visualisation

3.3.1 Présentation

Cet afficheur monochrome rétroéclairé à cristaux liquides (LCD), à 172 segments, visualise les mesures, les enregistrements ou les menus de paramétrage. Les informations détaillées relatives aux mesures visualisées par cet écran font l'objet du chapitre 4 en page 11. La figure suivante visualise l'ensemble des segments affichables.

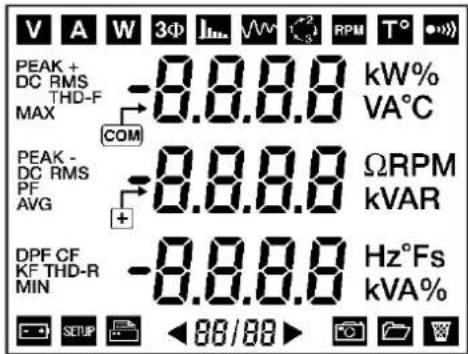

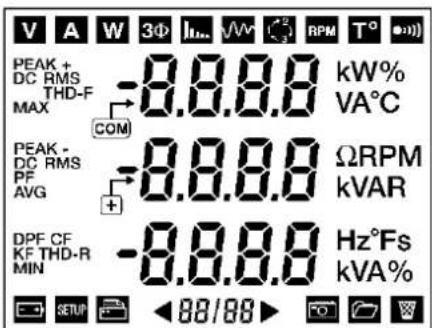

Figure 3 : Les segments affichables.

3.3.2 Rétroéclairage

■ Activation par appui simultané sur les touches jaune () et blanche ().
- Extinction :

- Par un nouvel appui simultané sur les touches jaune () et blanche () ;

- Ou par positionnement du commutateur rotatif sur OFF.

3.3.3 Les icônes

L'afficheur utilise les icônes suivantes:

Icône	Désignation Page

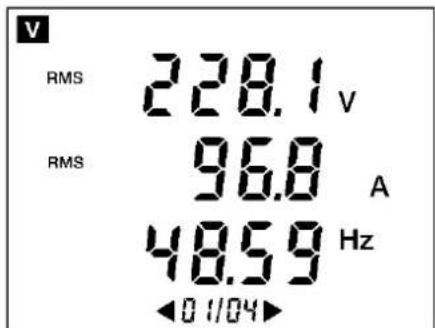

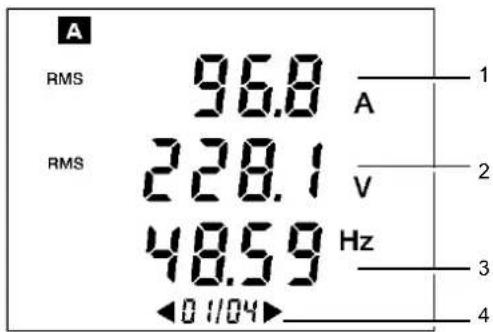

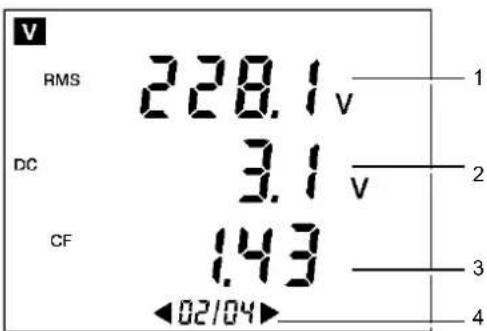

	Mesures relatives à la tension. 12

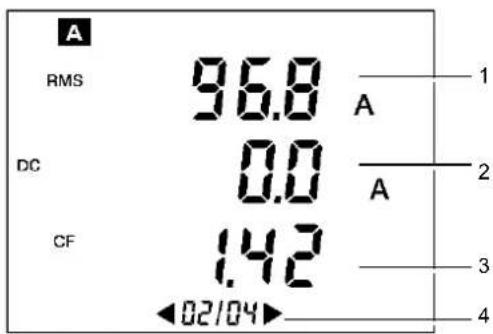

	Mesures relatives aux courants. 13

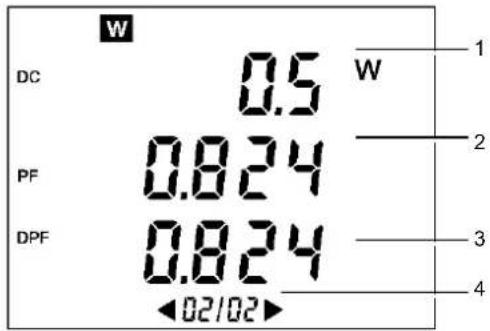

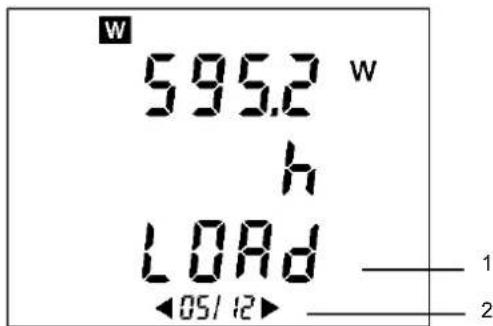

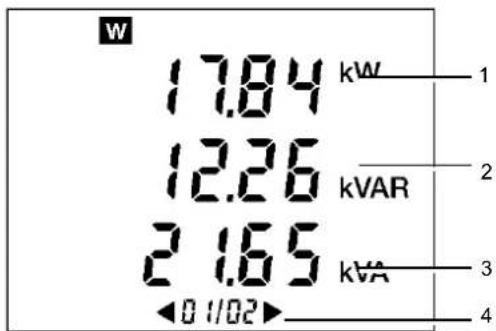

	Mesures de puissance (active, réactive, apparente).	14
	Calculs associés à un branchement sur un réseau triphasé équilibré activés.	14

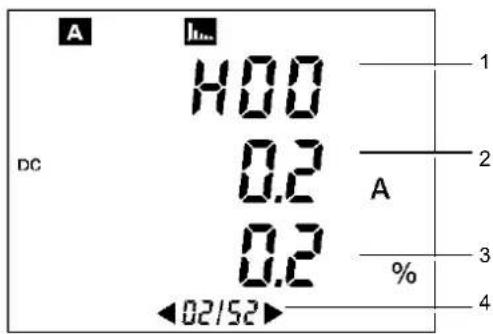

	Mesure des harmoniques de tension ou de courant.	16
	Mesure de démarrage moteur (inrush).	18
	Détection de l'ordre de rotation des phases.	19
	Mesure de vitesse de rotation. 20
	Mesure de température. 20
	Mesure de résistance (jusqu'à 2000 Ω).	21
	Batterie faible. 9
	Paramétrage du C.A 8220. 21
	Clignote durant le transfert des informations vers l'imprimante thermique série.	26
	Numéro de page active par rapport au nombre total de pages dans les modes à pages multiples.
	Clignote durant la photographie des mesures.	24
	Consultation de la liste des photographies, visualisation d'une photographie.	24
	Effacement d'une ou de toutes les photographies. Réinitialisation des valeurs efficaces demi-période de tension ou de courant.	25

3.3.4 Les abréviations

L'afficheur utilise les abréviations suivantes :

Unité	Désignation
%	Pourcentage.
Ω	Résistance en ohm.
°C	Température en degré Celcius.
°F	Température en degré Fahrenheit.
A	Intensité en ampère.
AVG	Valeur RMS vraie du signal calculée sur une seconde.
CF	Facteur de crête (courant ou tension).
DC	Composante continue du courant et de la tension.
DPF	Facteur de déplacement (cosinus de φ).
Hz	Fréquence du réseau étudié en hertz.
k	Kilo ( 10^3 ).
KF	Facteur K (pour transformateurs).

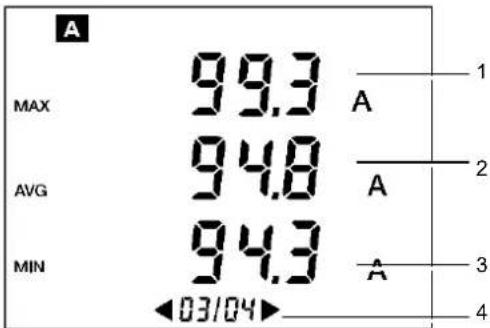

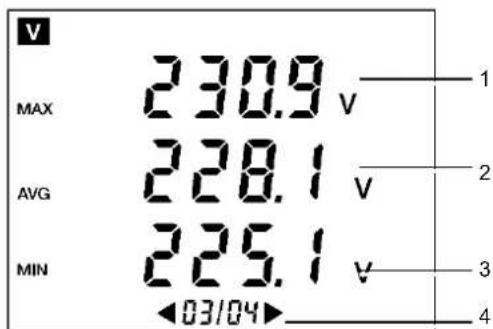

MAX	Valeur RMS demi-période vraie maximale de la tension ou du courant.
MIN	Valeur RMS demi-période vraie minimale de la tension ou du courant.

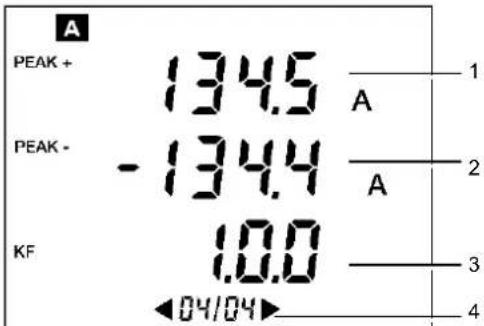

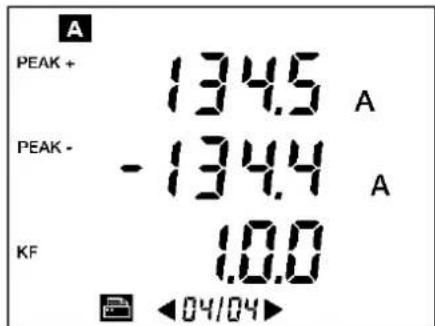

PEAK	Valeur de crête maximale (+) ou minimale (-) instantanée du signal.
PF	Facteur de puissance (ratio de la puissance active sur la puissance apparente).
RMS	Valeur efficace vraie (tension ou courant).
RPM	Vitesse de rotation en tour par minute (rotation per minute).
s	Durée en seconde.
THD-F	Distorsion harmonique totale (ou THD).
THD-R	Facteur de distorsion (ou DF).
V	Tension en volt.
VA	Puissance apparente (totale si 3 ).
VAR	Puissance réactive (totale si 3 ).
W	Puissance active (totale si 3 ).

3.4 Les touches

Chacune d'elles correspond à un ou plusieurs outils :

Rep. Outil Page
	Photographie des mesures pour visualisation par la touche	24
	Impression, vers une imprimante série thermique, des mesures en cours d'affichage.	26
	Sélection de la page précédente, retour à l'étape précédente ou (s'il n'y a qu'une seule page) sélection de valeur.	27
	Sélection de la page suivante, validation, passage à l'étape suivante ou (s'il n'y a qu'une seule page) sélection de valeur.	27
	Visualisation des photographies d'écran mémorisées par la touche	24
	Effacement d'une ou de toutes les photographies d'écran mémorisées ou réinitialisation des valeurs efficaces demi-période maximale et minimale.	25
	(Touche blanche) Accès aux modes tension, puissance, harmonique tension, courant de démarrage moteur, vitesse de rotation, température.	27
	Diminution de la valeur dans le mode Configuration.	27
	Entrée dans le mode Information.	27
	(Touche jaune) Accès aux modes courant, triphasé équilibré, harmonique courant, rotation de phase et résistance.	27
Augmentation de la valeur dans le mode Configuration.		27
Inhibition de l'extinction automatique. 30

3.5 Le commutateur rotatif

Ses huit positions sélectionnent le mode de fonctionnement du C.A 8220 (tension, courant, puissance, etc.). Le détail des modes disponibles fait l'objet du chapitre 4 en page 11.

3.6 Le témoin lumineux

Localisé dans la partie inférieure droite de l'appareil, ce témoin (Figure 1, rep. 7) (LED orange) est :

• Allumé lorsque le C.A 8220 est alimenté par le bloc d'alimentation secteur optionnel.
• Eteint lorsque le C.A 8220 est alimenté par sa batterie interne.

3.7 L'interface optique

Cette connexion optique bidirectionnelle (Figure 1, rep. 6) possède trois fonctions distinctes :

• Depuis le C.A 8220 vers une imprimante série thermique, l'envoi de toutes les informations et mesures relatives au mode en cours.
• Depuis le C.A 8220 vers un PC, le transfert des données de mesures par un logiciel spécialisé.
• Depuis un PC vers C.A 8220, le transfert des éventuelles mises à jour du logiciel embarqué disponibles sur le site Web de Chauvin-Arnoux.

Dans les deux derniers cas, le taux de transfert est automatiquement déterminé par le C.A 8220 en accord avec le logiciel utilisé ; la vitesse maximale atteignant 115,2 kbps.

La communication entre le CA 8220 et le PC peut être, dans certains cas, de bien meilleure qualité en utilisant la connectique USB plutôt que la connectique RS232 du PC.

3.8 La béquille

Une béquille escamotable (Figure 4, rep. 4), disposée à l'arrière du C.A 8220, permet le maintien de l'appareil en position de 30° par rapport à l'horizontale.

3.9 L'alimentation

3.9.1 La batterie

L'alimentation électrique du C.A 8220 est assurée par six éléments (piles ou accumulateurs) (Figure 4, rep. 1) au format AA (LR6 - NEDA 15A). L'autonomie fait l'objet du paragraphe 3.9.2.

Les éléments sont accessibles, en partie arrière du C.A 8220, après rotation du verrou "quart de tour" (rep. 2) dans le sens anti-horaire à l'aide d'une pièce de monnaie (rep. 3).

Figure 4 : Accès aux éléments de la batterie.

3.9.2 Autonomie

Le tableau ci-dessous définit l'autonomie, en heures, en fonction du type de batterie.

Type d'alimentation	Rétro-éclairage
	Sans Avec
Piles AA	>40 heures	>20 heures
Accumulateurs NiMH 1800 mAh	>30 heures	>16 heures
Accumulateurs NiCd 900 mAh	>15 heures	>8 heures

3.9.3 Fonctionnement sur batterie

L'autonomie dépend du type de batterie utilisée (voir paragraphe 3.9.2). Dès que le seuil de tension de batterie bas prédéfini est atteint, un des deux niveaux d'alerte est activé :

• Niveau 1 : la capacité de la batterie est faible, mais l'appareil peut être encore utilisé. L'icône localisée en partie inférieure gauche de l'écran, clignote une fois par seconde. Parallèlement, un signal sonore est émis une fois.
• Niveau 2 : la batterie est suffisamment faible pour nécessiter le remplacement immédiat des éléments. L'icône 📄, localisée en partie inférieure gauche de l'écran, clignote à chaque seconde. De plus, toutes les 10 secondes (et ce 7 fois de suite pendant une minute) un signal sonore est émis accompagné de l'indication bAtt affichée à l'écran. Après une minute, l'appareil s'éteint.

Figure 5: L'indication de batterie faible nécessitant un remplacement.

3.9.4 Fonctionnement sur secteur

Lorsque le bloc d'alimentation secteur optionnel est branché, le C.A 8220 utilise l'énergie du secteur, sans décharger la batterie interne. Le voyant orange (Figure 1, rep. 7) est allumé. Par ailleurs, la présence de la batterie n'est pas indispensable lors du fonctionnement sur secteur.

3.10 Résumé des fonctions

3.10.1 Fonctions de mesure

■ Valeur efficace de tension jusqu'à 600 V.
■ Valeur efficace de courant jusqu'à 6500 A.
■ Valeur DC de la tension et du courant.
- Valeurs efficaces sur demi-période minimale et maximale en tension et courant.

- Valeurs crête pour la tension et le courant.

- Fréquence des réseaux 50 Hz, 60 Hz (étendue de mesure : 40 Hz à 70 Hz).

■ Facteur de crête du courant et de la tension.

- Facteur K (KF) du courant (application des transformateurs).

- Facteur de distorsion (DF ou THD-R) du courant et de la tension.

- Distorsion harmonique totale (THD ou THD-F) pour le courant et la tension.

■ Puissances et énergies W, var et VA.

- Facteur de puissance (PF) et facteur de déplacement (DPF ou cos Φ).

- Puissances active, réactive et apparente (totales en mode triphasé équilibré 3Φ).

- Harmoniques pour le courant et la tension jusqu'au rang 50 : valeur RMS, pourcentage par rapport au fondamental.

■ Vitesse de rotation.

- Température - sonde de température 2 fils de type platine 100 (PT100). Affichage simultané en °C et °F.

- Valeurs de résistance avec bip en deçà de 20 Ω (par défaut).

3.10.2 Fonctions évoluées

• Mode Inrush : affichage des paramètres utiles à l'étude d'un démarrage moteur.
• Valeur instantanée absolue maximale du courant (sur le démarrage entier).
• Valeur RMS demi-période maximale du courant (sur le démarrage entier).
• Durée du démarrage moteur.

- Détermination de l'ordre de la rotation des phases (méthode 2 fils) : affichage de l'ordre des phases pour un réseau triphasé.

- Photographies des données des modes tension, courant, puissance, triphasé équilibré, harmonique tension et harmonique courant.

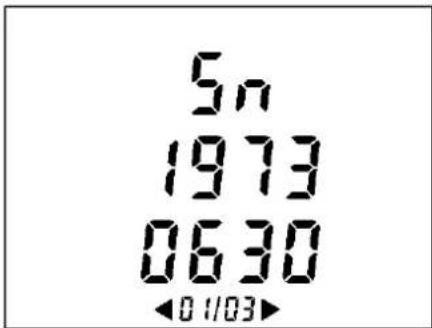

- Affichage des informations de l'appareil (numéro de série, version du logiciel embarqué, version du matériel).

■ Extinction automatique de l'appareil.

3.10.3 Fonctions de configuration

• Choix du branchement (standard monophasé ou triphasé équilibré).
• Seuil et hystérésis du courant de démarrage moteur.
• Nombre d'événements par tour et seuil de détection d'événements du mode vitesse de rotation.
• Sélection du rapport TI (ou TC) pour la pince MN93A (calibre 5 A) et l'adaptateur 5 A.
  ■ Reconnaissance automatique du type du capteur de courant.

4.1 Vue générale du commutateur

Les modes disponibles à partir du commutateur rotatif à 8 positions sont listés ci-dessous avec le renvoi aux pages concernées.

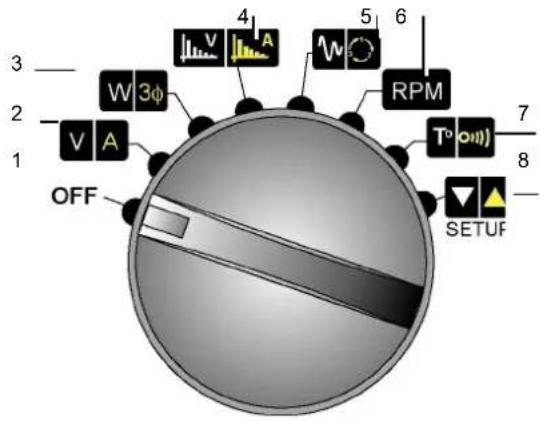

Figure 6: Vue des modes accessibles à partir du commutateur rotatif.

Les paragraphes avec fond jaune concernent les modes accessibles après rotation du commutateur sur la position choisie et appui sur la touche jaune ().

Rep	Position	Mode	Page
1.	OFF	L'appareil à l'arrêt.	11
2.		Mode tension. 12
		Mode courant. 13
3.		Mode puissance.	14
		Mode triphasé équilibré (3Φ).	14
4.		Mode harmonique tension.	16
		Mode harmonique courant.	17
5.		Mode inrush (démarrage moteur).	18
		Mode rotation de phases.	19
6.		Mode vitesse de rotation.	20
7.		Mode température.	20
		Mode résistance.	21
8.	SETUP	Mode configuration.	21

4.2 Note sur le choix d'un mode

Cette note est valable pour toutes les positions du commutateur rotatif à l'exception de OFF,

À une position donnée du commutateur rotatif correspondent deux modes de mesure.

Exemple : en position V A, l'utilisateur peut sélectionner soit le mode tension (V), soit le mode courant (A).

- Le mode correspondant au symbole blanc est activé dès positionnement du commutateur rotatif sur une fonction.

Exemple : le mode tension est activé lorsque le commutateur arrive en position V A.

- Pour accéder à un mode correspondant au symbole jaune, appuyer sur la touche jaune sans changer la position du commutateur rotatif. Cette sélection est symbolisée dans le tableau ci-contre par les cases de fond jaune.

Exemple : le mode courant est activé lorsque le commutateur est en position V A et après appui sur la touche jaune .

Pour retourner au mode possédant un symbole blanc, appuyer sur la touche blanche (☐).

4.3 Position OFF

Le C.A 8220 est hors service.

Figure 7 : Le commutateur rotatif en position OFF.

Cette position permet l'extinction de l'appareil.

4.4 Position VA

Elle permet les mesures relatives aux tensions ou aux courants.

Figure 8 : Le commutateur rotatif en position V A.

4.4.1 Mode tension

L'affichage des pages se fait en boucle à l'aide des touches □ ▶. Il y a 4 pages de mesure dans ce mode.

4.4.1.1 Page 1/4

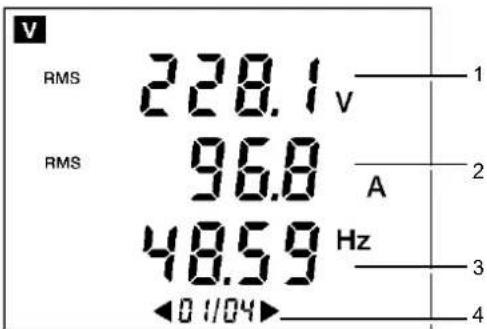

Figure 9 : Exemple d'affichage de la page 1/4.

Rep. Mesure

1. Valeur efficace de la tension (V RMS).
2. Valeur efficace du courant (A RMS).
3. Fréquence du réseau (Hz).
4. Numéro de page affichée / nombre total de pages.

4.4.1.2 Page 2/4

Figure 10 : Exemple d'affichage de la page 2/4.

Rep. Mesure

1. Valeur efficace de la tension (V RMS).

2. Valeur continue de la tension (V DC).

3. Facteur de crête de la tension ( V_CF ).

4. Numéro de page affichée / nombre total de pages.

4.4.1.3 Page 3/4

Figure 11 : Exemple d'affichage de la page 3/4.

Rep. Mesure

1. Valeur efficace demi-période maximale de la tension ( V_RMS1/2MAX ) (voir remarque ci-dessous).

2. Valeur efficace de la tension ( V_RMS ).

3. Valeur efficace demi-période minimale de la tension ( V_RMS1/2MIN ) (voir remarque ci-dessous).

4. Numéro de page affichée / nombre total de pages.

Les valeurs efficaces demi-période maximale et minimale peuvent être réinitialisées par appui sur la touche

4.4.1.4 Page 4/4

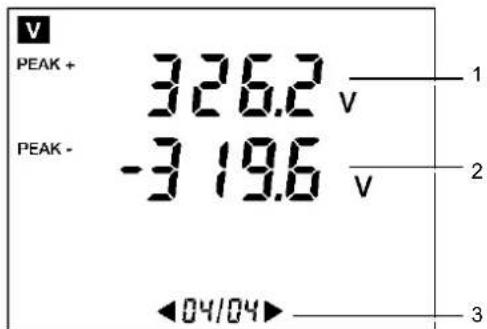

Figure 12 : Exemple d'affichage de la page 4/4.

Rep. Mesure

1. Valeur crête maximale de la tension (V PEAK+).

2. Valeur crête minimale de la tension (V PEAK-).

1. Numéro de page affichée / nombre total de pages.

4.4.2 Mode courant

L'affichage des pages se fait en boucle à l'aide des touches □ ▶. Il y a 4 pages de mesure dans ce mode.

4.4.2.1 Page 1/4

Figure 13 : Exemple d'affichage de la page 1/4.

Rep. Mesure

1. Valeur efficace du courant (A RMS).
2. Valeur efficace de la tension (V RMS).
3. Fréquence du réseau (Hz).
4. Numéro de page affichée / nombre total de pages.

4.4.2.2 Page 2/4

Figure 14 : Exemple d'affichage de la page 2/4.

Rep. Mesure

1. Valeur efficace du courant (A RMS).
2. Valeur continue du courant (A _DC ) pour la pince PAC uniquement.
3. Facteur de crête du courant (A CF).
4. Numéro de page affichée / nombre total de pages.

4.4.2.3 Page 3/4

Figure 15 : Exemple d'affichage de la page 3/4.

Rep. Mesure

1. Valeur efficace demi-période maximale du courant (A _RMS1/2MAX ) (voir remarque ci-dessous).
2. Valeur efficace du courant (A RMS).
3. Valeur efficace demi-période minimale du courant (ARMS1/2MIN) (voir remarque ci-dessous).
4. Numéro de page affichée / nombre total de pages.

Les valeurs efficaces demi-période maximale et minimale peuvent être réinitialisées par appui sur la touche.

4.4.2.4 Page 4/4

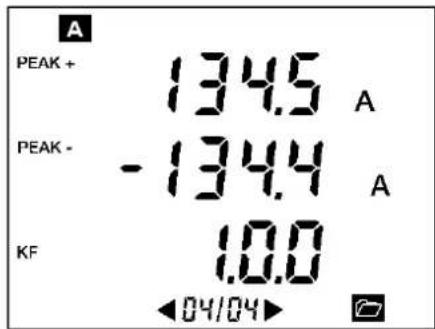

Figure 16 : Exemple d'affichage de la page 4/4.

Rep. Mesure

1. Valeur crête maximale du courant (A PEAK+).
2. Valeur crête minimale du courant (A PEAK-).
3. Facteur K du courant (A _KF ).
4. Numéro de page affichée / nombre total de pages.

4.5 Position W3φ

Elle permet la mesure des puissances (active, réactive, apparente, continue), du facteur de puissance et de déplacement (DPF ou cosΦ), et des énergies (active, apparente, réactive). L'utilisateur peut également définir l'activation ou la désactivation du mode triphasé équilibré (3Φ) en fonction du type de branchement.

Figure 17 : Le commutateur rotatif en position W3φ.

4.5.1 Mode puissance

L'affichage des pages se fait en boucle à l'aide des touches □ □. Il y a 12 pages de mesure dans ce mode.

4.5.1.1 Page 1/12

Figure 18 : Exemple d'affichage de la page 1/12.

Rep. Mesure

1. Puissance active (W).
2. Puissance réactive (VAR).
3. Puissance apparente (VA).
4. Numéro de page affichée / nombre total de pages.

Les puissances affichées sont des puissances totales (somme des 3 phases) si le symbole ^3 est affiché.

4.5.1.2 Page 2/12

Figure 19 : Exemple d'affichage de la page 2/2.

Rep. Mesure

1. Puissance continue (W DC).
2. Facteur de puissance (PF).
3. Facteur de déplacement (DPF, également noté cosΦ).
4. Numéro de page affichée / nombre total de pages.

La puissance continue totale (W _DC ) n'est pas visualisée si le symbole 3Φ est affiché.

4.5.1.3 Page 3/12

Fonctionnalités de la mesure (comptage) d'énergie sur le C.A 8220.

Les compteurs d'énergie démarrent et totalisent les différents types énergies (les huit compteurs d'énergie - 4 compteurs d'énergie consommée et 4 compteurs d'énergie générée - sont démarrés).

Le comptage des énergies n'est pas perturbé par :

• prise de photographie
• rapatriement de photographie par le PC pour consultation avec "Power Analyser Transfer"
• liaison série Modbus temps réel avec "Power Analyser Transfer"

Figure 20 : Exemple d'affichage de la page 3/2.

Les états des compteurs sont :

• On <=> comptage en marche
• Off <=> comptage arrêté (valeurs des compteurs à 0)
• Stop <=> comptage stoppé (valeurs des compteurs conservées)

La séquence d'utilisation est la suivante (attention au sens des flèches) :

Si l'appareil n'est pas dans le mode "consultation d'une photographie" alors quand la page 3/12 en mode "Puissance" (W130) affichée :

• la touche engendre un passage de OFF à On
• la touche engendre soit un passage de On à Stop, soit un passage de Stop à OFF.

Les causes de passage automatique de 0 à Stop :

• capteur de courant retiré
• commutateur rotatif sur une position autre que V A W 3φ
• consultation d'une photographie (par le biais de l'IHM de l'appareil uniquement)

4.5.1.4 Page 4/12

Ecran du compteur horaire du C.A 8220.

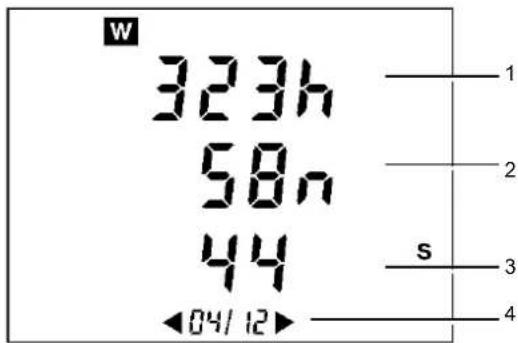

Figure 21 : Exemple d'affichage de la page 4/12.

Rep.	Mesure
1.	Nombre d'heure (h).
2.	Nombre de minute (n)
3.	Nombre de seconde (s)
4.	Numéro de page affichée / nombre total de pages.

La durée du comptage utilise le format suivant : XXX h (pour heures) XX n (pour minutes) XX s (pour secondes)

N.B. Au delà de 999 h 59 m 59 s "--h --m --s" est affichée mais la durée du comptage interne continue de tourner correctement.

4.5.1.5 Pages 5/12 à 12/12

Les pages 5, 6, 7 et 8 sur 12 concernent les énergies reçues par la charge ("Load side").

Les pages 9, 10, 11 et 12 sur 12 concernent les énergies générées par la charge et donc reçues par la source ("Supply side").

Figure 22 : Exemple d'affichage de la page 5/12.

Rep.	Mesure
1.	Charge (Load) ou source (SuPP)
2.	Numéro de page affichée / nombre total de pages.

Les affichages d'énergie utilisent les formats suivants :

• [000.1 ; 999.9]
• [1.000 k ; 9999 k]
• [10.0 M ; 999 M]
• [1.00 G ; 999 G]

Au delà de 999 999 999 999 xh (999 Gxh) ---- " est affichée mais les compteurs internes continuent de tourner correctement. La précision des compteurs internes est supérieure à celles des énergies affichées sur l'appareil (cela est dû aux limitations d'affichage - nombre de digits disponibles).

Les pages 6 et 10 sur 12 concernent l'énergie réactive inductive "L"

Les pages 7 et 11 sur 12 concernent l'énergie réactive capacitive "C"

4.5.2 Sélection des calculs triphasés équilibrés

A l'appel, l'affichage indique OFF ou On

Figure 23 : Dans cet exemple, les calculs concernant le réseau triphasé équilibré sont activés.

Avec l'indication :

• OFF : les calculs (voir § 10.1.9) associés à un branchement de l'appareil sur un réseau triphasé équilibré sont désactivés. Ce choix est sélectionné pour la mesure sur des réseaux monophasés.
• On: les calculs associés (voir § 10.1.10) à un branchement de l'appareil sur un réseau triphasé équilibré sont activés. Ce choix est sélectionné pour la mesure sur des réseaux triphasés équilibrés.

Le choix s'effectue à l'aide des touches

4.6 Position

Elle permet la mesure, sur la tension et le courant, du taux de distorsion harmonique total, de la valeur efficace, du facteur de distorsion harmonique, de la composante harmonique continue éventuelle et des harmoniques jusqu'au rang 50, sur 51 ou 52 pages.

Figure 24 : Le commutateur rotatif en position

4.6.1 Mode harmonique tension

L'affichage des pages se fait en boucle à l'aide des touches □ ▶. Il y a 52 pages de mesure dans ce mode.

4.6.1.1 Page 1/52

Figure 25 : Exemple d'affichage de la page 1/52.

Rep. Mesure
1.	Taux de distorsion harmonique total de la tension ( V_THD-F - également noté V_THD ).
2.	Valeur efficace de la tension (V RMS).
3.	Facteur de distorsion de la tension ( V_THD-R - également noté V_DF ).
4.	Numéro de page affichée / nombre total de pages.

4.6.1.2 Page 2/52

Figure 26 : Exemple d'affichage de la page 2/52.

Rep. Mesure
1.	Numéro de l'harmonique tension considéré (ici rang 00).
2.	Valeur de la composante harmonique continue.
3.	Pourcentage de la valeur continue par rapport à la valeur efficace du fondamental.
4.	Numéro de page affichée / nombre total de pages.

4.6.1.3 Page 5/52

Figure 27 : Exemple d'affichage de la page 5/52.

Rep. Mesure

1. Numéro de l'harmonique tension considéré (ici rang 03).

2. Valeur efficace de la composante harmonique considérée.

3. Pourcentage de cette valeur efficace par rapport à la valeur efficace du fondamental.

4. Numéro de page affichée / nombre total de pages.

4.6.2 Mode harmonique courant

L'affichage des pages se fait en boucle à l'aide des touches □ □ □. Il y a 52 pages de mesure dans ce mode lorsqu'une pince PAC est branchée et 51 pages de mesure pour tous les autres capteurs de courant.

4.6.2.1 Page 1/52

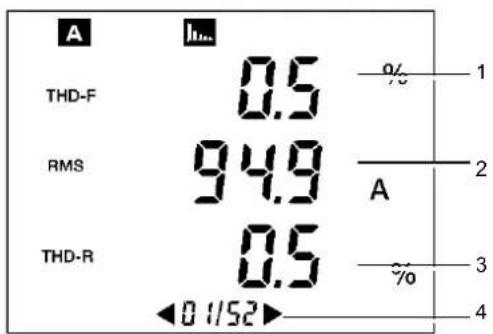

Figure 28 : Exemple d'affichage de la page 1/52.

Rep. Mesure

1. Taux de distorsion harmonique total du courant (A_THD-F - également noté A_THD) .

2. Valeur efficace du courant ( A_RMS ).

3. Facteur de distorsion du courant ( A_THD-R - également noté A_DF ).

4. Numéro de page affichée / nombre total de pages.

4.6.2.2 Page 2/52 (avec pince PAC)

Lorsque le capteur de courant n'est pas une pince PAC, se référer au paragraphe suivant.

Figure 29 : Exemple d'affichage de la page 2/52.

Rep. Mesure
1.	Numéro de l'harmonique courant considéré (ici rang 00).
2.	Valeur de la composante harmonique continue.
3.	Pourcentage de la valeur continue par rapport à la valeur efficace du fondamental.
4.	Numéro de page affichée / nombre total de pages.

4.6.2.3 Page 3/52 - avec pince PAC

Cet écran correspond à l'écran 2/52 lorsque le capteur de courant n'est pas une pince PAC.

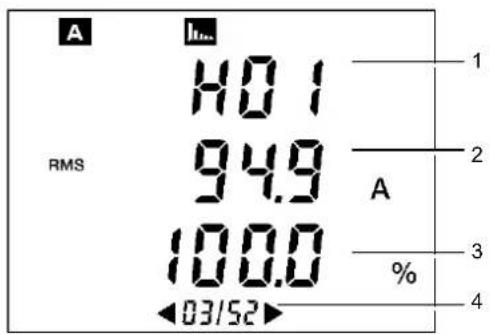

Figure 30 : Exemple d'affichage de la page 3/52.

Rep. Mesure

1. Numéro de l'harmonique courant considéré (ici rang 01).

2. Valeur efficace de la composante harmonique considérée.

3. Pourcentage de cette valeur efficace par rapport à la valeur efficace du fondamental. Dans cet exemple, le fondamental est 100% de lui-même.

4. Numéro de page affichée / nombre total de pages.

4.7 Position

Elle permet la mesure des valeurs relatives à un démarrage moteur (valeur efficace demi-période maximale du courant, valeur instantanée absolue maximale du courant, durée du démarrage) et la détermination de l'ordre de rotation de phases.

Figure 31 : Le commutateur rotatif en position

4.7.1 Mode Inrush (démarrage moteur)

Ce mode nécessite le paramétrage préalable du C.A 8220. Se référer aux paragraphes 4.10.1 et 4.10.2 et en page 21. Les cordons (tension et courant) seront indifféremment branchés en mode monophasé ou triphasé équilibré.

Aux étapes 2, 3 et 4, il est possible de revenir à l'étape initiale (étape 1/4) par appui sur la touche.

4.7.1.1 Etape 1/4

Dès entrée dans le mode, l'affichage indique que le C.A. 8220 est prêt. L'appui sur la touche accède à l'étape 2/4.

Figure 32 : Le C.A. 8220 est prêt.

Le symbole r dy signifie ready (prêt).

Attention : La tension doit être présente avant le démarrage moteur proprement dit (pour un asservissement en fréquence stable et correct)

4.7.1.2 Etape 2/4

Figure 33 : Le C.A. 8220 attend le dépassement du seuil de déclenchement du courant de démarrage.

Le symbole NEAS signifie measuring (mesure en cours).

Le moteur à surveiller est alors mis en service. Le C.A 8220 attend que le courant efficace demi-période dépasse le seuil du courant de début du démarrage moteur paramétré (réglage de ce seuil au § 4.10.1, en page 21). Le courant efficace calculé sur une seconde est affiché en permanence (rep. 1). Le passage à l'étape 3/4 est automatique.

4.7.1.3 Etape 3/4

Dès que le seuil de début du démarrage moteur est atteint, le chronomètre est lancé (voir Figure 34).

Le moteur à surveiller étant en service, le C.A 8220 attend que le courant efficace demi-période passe sous le seuil de courant paramétré (seuil de fin de démarrage) (voir réglage au § 4.10.2, en page 21). Le courant efficace calculé sur une seconde est affiché en permanence (rep. 1). Le passage à l'étape 4/4 est automatique.

Figure 34 : Le chronomètre (bas de l'écran) est actif tout le temps que le seuil de courant bas n'est pas atteint.

4.7.1.4 Etape 4/4

Dès que le seuil de fin du démarrage moteur est atteint, les résultats sont affichés.

Figure 35 : Exemple d'affichage de résultats.

Les informations se lisent comme suit :

Rep. Mesure

1. Valeur efficace demi-période maximale du courant de démarrage.

2. Valeur instantanée absolue du courant de démarrage.

3. Durée en secondes du démarrage moteur.

4.7.2 Mode rotation de phases

Il permet la détermination de l'ordre des phases d'un réseau triphasé par la méthode dite « 2 fils ».

L'activation du mode triphasé équilibré est sans effet sur la détermination de l'ordre des phases (34) peut être 0n ou 0A f'essentiel étant de respecter les branchements tension demandés aux étapes 1 et 3.

4.7.2.1 Etape 1/4

Dès entrée dans le mode, l'affichage indique que le C.A. 8220 est prêt (voir page suivante).

Figure 36 : Le C.A. 8220 est prêt pour la première mesure de détermination de l'ordre des phases.

Une fois les pointes de touche branchées sur les phases supposées L1 et L2, un appui sur la touche fait passer l'appareil à l'étape 2/4.

4.7.2.2 Etape 2/4

L'indication n'est affichée pendant un très court instant (image ci-dessous).

Figure 37 : Le C.A. 8220 affiche cet écran pendant un très court temps.

Un des écrans objets du paragraphe suivant est alors affiché.

4.7.2.3 Etape 3/4

Deux cas sont possibles :

• L'afficheur indique Err (Error) : une erreur a été rencontrée lors de la détermination de l'ordre des phases. Cette erreur peut être due à l'une des causes suivantes :
• Fréquence du réseau triphasé instable.
• Fréquence du réseau triphasé en dehors de la plage 40 Hz à 70 Hz.
• Signaux de tension trop faibles (inférieurs à 10 V _RMS ).
• Manipulations incorrectement effectuées.

Il est alors possible de revenir à l'étape initiale (étape 1/4) par appui sur la touche

■ L'afficheur présente l'écran ci-après.

Figure 38 : Le C.A. 8220 est prêt pour la seconde mesure de détermination de l'ordre des phases.

L'utilisateur doit alors connecter la phase supposée L3 sur l'entrée (+) de l'appareil, dans un laps de temps inférieur à 10 secondes, Au delà de ce délai, le message d'erreur EINE OUT (délai dépassé) est affiché invitant l'utilisateur à recommencer la séquence depuis le début (étape 1/4).

Dès que les pointes de touches sont connectées sur le circuit, le C.A 8220 passe automatiquement à l'étape 4/4.

4.7.2.4 Etape 4/4

Trois cas sont possibles :

- Cas n° 1: un ordre des phases direct a été déterminé. Cet écran est affiché :

Figure 39 : Ordre des phases direct.

- Cas n° 2 : Un ordre des phases indirect a été déterminé. Cet écran est affiché :

Figure 40 : Ordre des phases indirect.

- Cas n° 3: Err indique qu'une erreur a été rencontrée lors de la détermination de l'ordre des phases. Cette erreur peut être due à l'une des causes suivantes :

• Fréquence du réseau triphasé instable.
• Fréquence du réseau triphasé en dehors de la plage 40 Hz à 70 Hz.
• Signaux de tension trop faibles (inférieurs à 10 V _RMS ).
• Manipulations incorrectement effectuées.

Il est possible de revenir à l'étape initiale (étape 1/4) par appui sur la touche

4.8 Position RPM (mode vitesse de rotation)

Ce mode nécessite le paramétrage préalable du C.A 8220. Se référer aux paragraphes 4.10.6 et 4.10.7 en page 23.

Dans cette position, le C.A 8220 mesure la vitesse de rotation d'un élément tournant.

Le signal tachymétrique doit être injecté sur les bornes tension (+) et (COM) du C.A 8220. L'appareil mesure alors l'intervalle de temps entre chaque impulsion (événement) du signal

et en déduit la vitesse de rotation en tour par minute.

Figure 41 : Le commutateur rotatif en position RPM

Figure 42 : Exemple d'une mesure de vitesse de rotation.

4.9 Position

Dans cette position, le C.A 8220 mesure la température (au moyen d'une sonde externe non fournie) ou la résistance d'un circuit électrique.

Figure 43 : Le commutateur rotatif en position

4.9.1 Mode température

Le C.A 8220 affiche la température mesurée par une sonde platine 100 non fournie branchée aux bornes (+) et (COM) du C.A 8220. La mesure est affichée simultanément en degré Celsius (°C) et en degré Fahrenheit (°F).

Figure 44 : Exemple d'une mesure de température.

4.9.2 Mode résistance

Deux calibres automatiques sont disponibles :

• 0 Ω à 400 Ω : en deçà de 20 Ω (par défaut) un signal sonore est émis.
  400 Ω à 2000 Ω.

Figure 45 : Exemple d'une mesure de résistance.

Cette position est destinée à la configuration des paramètres utilisés par le C.A 8220. La configuration étant enregistrée en mémoire non volatile, elle est disponible même après l'arrêt de l'appareil y compris lors d'un échange de batterie.

Figure 46 : Le commutateur rotatif en position SETUP

4.10.1 Paramètre Strt

Le symbole Strt signifie start (début).

Ce paramètre sert à configurer le mode Inrush (W).

Figure 47: Affichage du paramètre relatif au courant de

départ.

Le paramètre 5 définit la valeur efficace demi-période du courant servant de seuil de départ au démarrage moteur. Dès que le courant de démarrage moteur sera supérieur ou égal à ce seuil, le C.A 8220 comptera le temps pendant lequel la valeur efficace demi-période du courant est supérieure strictement à la valeur efficace demi-période de fin (voir Figure 34, en page 18).

La valeur est paramétrée au moyen des touches blanche et jaune ( ). Les bornes minimales et maximales sont 0 et 5 999 A.

4.10.2 Paramètre H95t

Le symbole HYST signifie hysteresis (hystérésis).

Ce paramètre sert à configurer le mode Inrush).

Figure 48 : Affichage du paramètre relatif à l'hystérésis.

Le paramètre Héduit la valeur efficace demi-période du courant servant de seuil de fin au démarrage moteur. Dès que le courant de démarrage moteur sera inférieur ou égal à la valeur efficace demi-période de fin (d'arrêt) du courant, le C.A 8220 stoppera le comptage du temps de démarrage (voir Figure 35, en page 19).

La valeur est paramétrée au moyen des touches blanche et jaune (). Les valeurs prédéfinies sont 0, 1, 2, 5 et 10 %.

La valeur efficace demi-période d'arrêt est calculée à partir de la formule suivante.

[valeur efficace demi-période d'arrêt] = [valeur efficace demi-période de début] × (100 - [hystérésis]) ÷ 100.

4.10.3 Paramètre PM

Le symbole PRI signifie primary (primaire).

Cet écran n'est affiché que si le C.A 8220 est connecté à un adaptateur 5 A ou à la pince MN93A 5 A.

Tous les autres capteurs, listés ci-dessous, ne nécessitant pas de réglage, cet écran n'est pas affiché :

• Pince MN93 200 A.
• Pince MN93A 100 A.

• Pince C193 1000 A.

• Pince PAC93 1000 A.

• AmpFLEX A193 3000 A.

Ce paramètre configure le courant primaire du rapport de transformation (A).

Figure 49: Affichage du paramètre relatif au courant efficace primaire du transformateur d'intensité.

Le paramètre Pfdéfinit la valeur du courant efficace primaire du transformateur d'intensité (TI) ou de courant (TC) pour la pince MN93A (calibre 5 A) ou l'adaptateur 5 A.

La valeur est paramétrée avec les touches blanche et jaune ( ). Les bornes minimales et maximales sont 0 et 2 999 A.

4.10.4 Paramètre SEC

Le symbole (secondaire).

SEC

signifie

secondary

Voir la remarque du paragraphe

4.10.3

Paramètre PNI ci-dessus.

Ce paramètre configure le courant secondaire du rapport de transformation (A).

Figure 50 : Affichage du paramètre relatif au courant efficace secondaire du transformateur d'intensité.

Le paramètre 5E définit la valeur du courant efficace secondaire du transformateur d'intensité (TI) ou de courant (TC) pour la pince MN93A (calibre 5 A) ou l'adaptateur 5 A. La valeur est paramétrée avec les touches blanche et jaune (). Les valeurs prédéfinies sont 1 et 5 A.

4.10.5 Paramètre E3 n

Cet écran E3 n n'est affiché que si le C.A 8220 est connecté à une pince E3N.

Ce paramètre configure le calibre du C.A 8220.

Figure 51 : Affichage du paramètre relatif à la sensibilité utilisée sur la pince.

Figure 52: Affichage du paramètre relatif à la sensibilité utilisée sur la pince.

Le calibre affiché sur l'écran du C.A 8220 doit être cohérent avec la sensibilité utilisée sur la pince E3N soit 10A pour la sensibilité 10mV/A (Figure 51) et 100 A pour la sensibilité 100mV/A (Figure 52).

La valeur est paramétrée avec les touches blanche et jaune ().

4.10.6 Paramètre EPr

Le symbole EPr signifie event per rotation (événement par tour).

Ce paramètre sert à configurer le mode vitesse de rotation (RPM).

Figure 53: Affichage du paramètre relatif au nombre d'événement par tour du signal tachymétrique.

Le paramètre é définit le nombre d'événement par tour pour la mesure de la vitesse de rotation d'une machine tournante. Si, par exemple, un signal tachymétrique fournit deux impulsions par tour, ce paramètre sera réglé sur 2.

La valeur est paramétrée avec les touches blanche et jaune ( ). Les bornes minimales et maximales sont 1 et 99.

La vitesse de rotation maximale est définie par la formule suivante : 120000 / EPr.

4.10.7 Paramètre thr

Le symbole thr signifie threshold (seuil).

Ce paramètre sert à configurer le mode vitesse de rotation (RPM).

Figure 54 : Affichage du paramètre relatif à la tension de seuil du capteur tachymétrique.

Le paramètre t définit la valeur de la tension de seuil servant à la détection d'un événement (impulsion sur le signal tachymétrique).

Le signal reçu par le C.A 8220 pouvant être unipolaire ou bipolaire, deux types de seuil (0,3 et 1,1 V) sont sélectionnables. La sélection conseillée est la suivante :

■ signaux bipolaires : seuil 0,3 V.
■ signaux unipolaires : seuil 1,1 V.

Dans les deux cas, l'hystérésis est de 0,2 V. La valeur est sélectionnée avec les touches blanche et jaune (). La figure en page suivante précise les graphes de ces hystérésis.

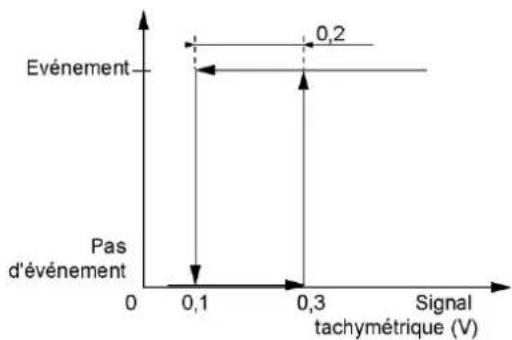

Figure 55 : Fonctions de détermination d'événement.

Elles se présentent comme suit :

Touche	Outil	Voir §
	Prise de photographies.	5.1
	Visualisation d'une photographie ou accès à la liste des photographies.	5.2
[80C2]	Effacement d'une photographie ou de toutes les photographies.Réinitialisation des valeurs efficaces demi-période maximale et minimale en tension ou en courant.	5.3
[80SH]	Impression des mesures relatives au mode en cours.	5.4
	Navigation, incrémentation, décrémentation ou sélection des valeurs. Passage entre étapes.	5.5
	Touche blanche de sélection des modes « blanc ».Décrémentation des valeurs en mode Configuration.	5.6
	Touche jaune de sélection des modes « jaune ».Incrémentation des valeurs en mode Configuration.	5.7

5.1 Touche

5.1.1 But

Cette touche permet la photographie de l'ensemble des pages de mesure affichées dans les positions du commutateur rotatif V A W 30

rotatif ne sont pas photographiés.

Cette touche permet également de quitter la liste des photographies.

5.1.2 Photographie

Dès appui sur la touche, l'ensemble des pages des modes tension, courant, puissance, harmoniques tension, harmoniques courant est photographié et l'écran suivant est affiché.

Figure 56 : Exemple d'un numéro de photographie.

Cet écran précise le numéro de photographie dans lequel les pages ont été sauvegardées. Le numéro de photographie clignote pendant la sauvegarde. Parallèlement, l'icône est affichée en partie inférieure de l'écran.

Si la mémoire servant au stockage des photographies est saturée, le message NEN FULL (Memory full - mémoire pleine) est affiché.

5.1.3 Stockage d'une photographie

Les photographies sont stockées dans la mémoire flash du C.A 8220. La mise à l'arrêt de l'appareil n'efface pas les photographies.

5.1.4 Consultation d'une photographie

Les pages d'une photographie sont visualisables par appui sur la touche (voir § 5.2, en page 24).

5.1.5 Effacement d'une photographie

Les photographies peuvent être effacées de la mémoire flash du C.A 8220 par appui sur la touche (voir paragraphe 5.3).

5.2 Touche

5.2.1 But

Cette touche permet, dans un premier temps, l'accès à la liste des photographies et, dans un second temps, la sélection d'une photographie à consulter, puis la sortie de cette consultation.

5.2.2 Affichage de la liste des photographies

L'appui sur la touche affiche un numéro de photographie de la liste. La navigation dans cette liste se fait avec les touches.

Pour l'indication ALL, se référer au paragraphe 5.3.2 en page 25.

Figure 57 : La photographie n°21 sera visualisée dès appui sur la touche

La sortie de cette liste se fait par appui sur l'une des touches blanche ou jaune ( ) ou sur l'une des touches ou , ou encore en changeant la position du commutateur.

Si la mémoire du C.A 8220 ne contient aucune photographie, la liste est vide et l'écran suivant est affiché. Il y a ensuite retour automatique au mode d'appel.

Figure 58 : C.A 8220 sans aucune photographie d'écran.

Le symbole no rEC signifie no record (aucun enregistrement).

5.2.3 Affichage des pages d'une photographie

La visualisation des pages de la photographie choisie au point précédent se fait par appui sur la touche

Durant le temps de la consultation de la photographie, l'icône note en partie inférieure droite de l'afficheur.

L'examen des différentes pages se fait :

1. En sélectionnant une position parmi V A, W 30 et □A □A sur le commutateur rotatif.

Si une autre position est sélectionnée (W/O RPM T° ou) SETUP), l'indication

no dRtR (pas de donnée) est affichée.

1. En utilisant les touches blanche et jaune (☐) pour sélectionner un mode.

2. En utilisant les touches □ □ pour naviguer dans les différentes pages du mode sélectionné.

Figure 59 : L'icône clignote durant la consultation de la photographie.

5.2.4 Retour à la liste des photographies

L'appui sur la touche quitte la consultation de la photographie et retourne à la liste des photographies.

Si l'indication n est la richée, l'appui sur la touche □ renvoie au mode correspondant à la position du commutateur.

5.3 Touche

5.3.1 But

Cette touche permet l'effacement d'une photographie ou de toutes les photographies précédemment mémorisées.

5.3.2 Sélection de la (des) photographie(s) à effacer

Procéder comme suit :

1. Appuyer sur la touche pour afficher la liste des photographies. Un numéro de photographie est affiché.

Figure 60 : La photographie n°21 sera effacée dès appui sur

1. Utiliser les touches pour :

2. afficher un numéro de photographie spécifique à effacer (voir illustration ci-dessus).

3. ou ALL pour sélectionner l'ensemble des photographies.

Figure 61: Toutes les photographie sont sélectionnées pour être effacées dès appui sur .

5.3.3 Effacement d'une ou de toutes les photographies

Appuyer sur pour effacer la photographie ou les photographies sélectionnées.

Le numéro affiché ou ALL clignote durant la procédure d'effacement.

- Après effacement d'une photographie spécifique, un des numéros des photographies restantes est affiché. Si la liste ne contient plus aucune photographie, l'afficheur indique no rEC (Aucun enregistrement) ; l'affichage bascule ensuite automatiquement vers un mode de mesure.

La sortie de cette liste se fait par appui sur l'une des touches blanche ou jaune ( ) ou sur l'une des touches ou, ou encore en changeant la position du commutateur.

- Si ALL a été sélectionné, no rEC (Aucun enregistrement) est affiché ; l'affichage bascule ensuite automatiquement vers un mode de mesure.

Figure 62: Le C.A 8220 ne comporte plus aucune photographie mémorisée.

5.4 Touche

5.4.1 Impression d'un ticket de mesures

Préalablement à l'utilisation de cette touche, une imprimante thermique série sera connectée au C.A 8220 (Figure 1, rep. 6, en page 6) par l'intermédiaire du cordon optique série spécifique fourni avec l'imprimante.

Ne pas utiliser le cordon optique série fourni avec l'appareil pour connexion avec l'imprimante.

L'appui sur cette touche entraîne l'émission de toutes les informations et mesures relatives au mode en cours.

Il est impossible d'imprimer lors de la consultation d'une photographie. Cette touche permet également de quitter le mode photographie.

Lors de l'envoi des données sur la ligne série, l'icône clignote.

Figure 63 : L'icône d'imprimante clignote durant le transfert des informations vers l'imprimante thermique série.

Par exemple, le commutateur rotatif étant en position v A, mode tension, l'appui sur la touche provoque l'impression du ticket suivant :

Figure 64 : Exemple d'informations imprimées sur un ticket édité par l'imprimante.

5.4.2 Format des données émises

La sortie optique série émet les données à 9600 bauds, au format suivant :

• 1 bit de start.
• 8 bits de donnée.
• Pas de bit de parité.
• 1 bit de stop.
  • Pas de contrôle de flux.

5.5 Touches

Ces touches permettent :

- La navigation entre pages pour les modes

• L'activation ou la désactivation du mode triphasé équilibré pour le mode 3 ^o
  • La sélection de l'étape dans les modes

5.6 Touche blanche

5.6.1 Utilisation

Cette touche permet :

- La sélection du mode repéré par le marquage blanc en périphérie du commutateur rotatif

- La décrémentation des valeurs dans le mode

• La sortie de la liste des photographies.
• L'affichage des informations relatives au C.A. 8220 (voir paragraphe suivant).

5.6.2 Informations sur l'appareil

Le mode Information est affiché, lorsque la touche blanche est maintenue enfoncée juste après l'allumage de l'appareil, c'est-à-dire juste après la sortie de la position OFF du commutateur. Trois pages sont affichables par l'utilisation des touches

• Le numéro de série de l'appareil (Sn = Serial Number) (Figure 65).
• La version logicielle de l'appareil (Soft = Software version) (Figure 66).
• La version matérielle de l'appareil (HRd = Hardware version) (Figure 67).

Le paragraphe 6.15, en page 31 détaille le mode opératoire.

Figure 65 : Numéro de série de l'appareil (page 1/3).

Figure 66: Numéro de version du logiciel embarqué (page 2/3).

Figure 67 : Numéro de version du matériel (page 3/3)

La sortie du mode Information se fait exclusivement par retour du commutateur rotatif en position OFF.

5.7 Touche jaune

Cette touche permet :

- La sélection du mode repéré par le marquage jaune en périphérie du commutateur rotatif

• L'incrémentation des valeurs dans le mode

• La sortie de la liste des photographies.
- La désactivation de l'extinction automatique (voir paragraphe 6.3.1, en page 30).

6. UTILISATION

Les précautions d'emploi suivantes doivent être respectées :

• Ne pas brancher de tension dépassant 600V RMS par rapport à la terre.
• Lors du retrait et de la mise en place des éléments de la batterie, s'assurer que les cordons de mesure de tension sont débranchés.

6.1 Mise en marche

Elle s'effectue :

• Par changement de la position du commutateur rotatif.
• Ou par appui sur une touche quelconque.

Dans les deux cas, la position finale du commutateur ne doit pas être pas la position OFF.

Figure 68 : Le commutateur de fonction.

Le C.A 8220 affiche alors 3 écrans comme suit :

- Premier écran : affichage de l'ensemble des 172 segments activables.

Figure 69 : Le premier écran à mise en marche.

- Deuxième écran : affichage du type de l'appareil, à savoir C.A 8220.

Figure 70 : Le deuxième écran à la mise en marche (pas de capteur de courant connecté).

Si, à la mise sous tension, un capteur de courant est connecté au C.A 8220, la partie inférieure de l'afficheur indique (Figure) le type de capteur de courant connecté, avec le code suivant :

Indication	Connexion avec
PA C	Pince PAC93 1000 A.
_n	Pince MN93 200 A.
_n R	Pince MN93A 100 A ou 5 A.
C	Pince C193 1000 A.
AN PF	AmpFlex® A193 3000 A.
Ad RP	Adaptateur triphasé 5 A.
E3 n	Pince E3N 100 A ou 10 A

Figure 71 : Le deuxième écran à la mise en marche (avec indication du capteur de courant connecté).

Le type de capteur de courant est automatiquement détecté et mis à jour toutes les secondes.

- Troisième écran : affichage de la page de mesures correspondant à la position du commutateur.

Figure 72 : Exemple de troisième écran (fonction de la position du commutateur rotatif).

Le C.A 8220 fonctionne sur batterie uniquement si celle-ci est suffisamment chargée. Se référer au paragraphe 3.9.3, en page 9 pour le détail. L'appareil peut être utilisé avec le bloc d'alimentation secteur optionnel connecté sur la prise jack (Figure 73, rep. 1); la présence de batterie interne n'est alors pas nécessaire.

Attention : n'utiliser le bloc secteur optionnel externe que dans un environnement exempt de risque d'explosion.

6.2 Mise en place des cordons

6.2.1 Généralités

Insérer les cordons comme suit :

Figure 73 : Les connecteurs en partie supérieure.

Rep. Fonction

1.	Alimentation externe par bloc secteur dédié.
2.	Entrée 4 points pour capteur ampèremétrique (pince MN, pince C, pince E3N, AmpFlex®, etc.) (le type de capteur de courant est automatiquement détecté et mis à jour toutes les secondes).
3.	Douille de sécurité du câble de mesure de tension (borne négative).
4.	Douille de sécurité du câble de mesure de tension (borne positive).

Relier les cordons de mesure au C.A 8220 :

• Mesure de la tension : bornes COM et (+).
• Mesure du courant : connecteur 4 points (rep. 2). Sur le capteur de courant, ne pas oublier de positionner le commutateur (si existant) sur une sensibilité correspondante au courant à mesurer.

Les cordons de mesure sont reliés au circuit à étudier conformément aux schémas suivants.

6.2.1.1 Réseau monophasé

Toutes les grandeurs de tension mesurées seront celles d'une tension simple.

Le mode 3 ^0 riphasé équilibré) sera désactivé (OFOir § 4.5.1.4, en page 14.

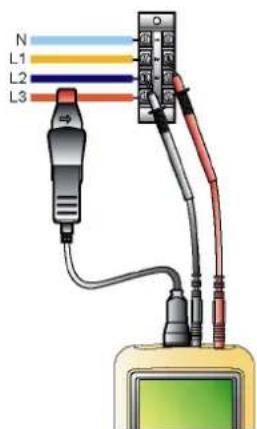

Figure 74 : Connexion en monophasé. 005

6.2.1.2 Réseau triphasé équilibré

Toutes les grandeurs de tension mesurées seront celles d'une tension composée.

Le mode 3d riphasé équilibré) sera activé (Bn). Voir § 4.5.1.4, en page 14.

Figure 75 : Connexion en triphasé équilibré. 006

Le neutre peut être présent ou absent.

6.2.2 Utilisation de l'adaptateur 5 A ou de la pince MN93A 5 A

Si l'adaptateur 5A ou la pince MN93A 5 A est utilisé, un réglage du rapport de transformation (courant primaire (1 A à 2999 A) / courant secondaire (1 A ou 5 A) est indispensable. Procéder comme suit :

1. Brancher le capteur de courant.

2. Sélectionner mode Configuration en positionnant le commutateur rotatif sur

3. Régler le courant primaire du capteur.

4. Sélectionner le paramètre PPI (page de réglage du primaire) avec

5. Avec les touches blanche et jaune (☐), régler le courant primaire (R) du rapport de transformation. Voir paragraphe 4.10.3, en page 21 pour le détail.

6. Régler le courant secondaire du capteur.

7. Sélectionner le paramètre SEE (page de réglage du secondaire) avec

8. Avec les touches blanche et jaune (☐), régler le courant secondaire (584 rapport de transformation à 1 ou 5 A. Voir paragraphe 4.10.4, en page 22 pour le détail.

6.3 Extinction automatique

6.3.1 Désactiver

Procéder comme suit pour désactiver l'extinction automatique de l'appareil :

1. Mettre l'appareil à l'arrêt. Positionner le commutateur rotatif sur OFF.

2. Mettre l'appareil en marche.

3. Positionner le commutateur rotatif sur une position quelconque.

4. A l'affichage du premier écran (affichage des 172 segments, voir Figure 69, en page 28), appuyer et maintenir appuyée la touche jaune () jusqu'à bip sonore.

5. L'écran indique noAutODFF (No automatic shut off - pas d'extinction automatique).

L'appareil ne s'éteindra pas automatiquement

6.3.2 Réactiver

L'extinction automatique est réactivée à chaque mise à l'arrêt du C.A. 8220.

6.4 Mesure des tensions

1. Positionner le commutateur rotatif sur V A.

2. Lire les données.

Appuyer sur ▶ pour visualiser les quatre pages de mesure. Détail au paragraphe 4.4.1, en page 12.

6.5 Mesure des courants

1. Positionner le commutateur rotatif sur V A.
2. Appuyer sur la touche jaune ( ). Le mode Courant est affiché.
3. Lire les données.

Appuyer sur les touches pour visualiser les quatre pages de mesure. Détail au paragraphe 4.4.2, en page 13.

6.6 Mesure des puissances et énergies

1. Positionner le commutateur rotatif sur W3φ

2. Lire les données.

Appuyer sur les touches pour visualiser les douze pages de mesure. Détail au paragraphe 4.5.1, en page 14.

6.7 Mesure des harmoniques

6.7.1 Harmoniques tension

1. Positionner le commutateur rotatif sur
2. Lire les données.

Appuyer sur les touches pour visualiser les 52 pages de mesure. Détail au paragraphe 4.6.1, en page 16.

6.7.2 Harmoniques courant

1. Positionner le commutateur rotatif sur □ V □ A .
2. Appuyer sur la touche jaune ( ). Le mode Harmonique courant est affiché.
3. Lire les données.

Appuyer sur les touches pour visualiser les 51 ou 52 pages de mesure. Détail au paragraphe 4.6.2, en page 17.

6.8 Mesure Inrush

(Inrush : courant de démarrage)

1. Sélectionner la position
2. Se référer au paragraphe 4.7.1, en page 18.

6.9 Détermination de la rotation des phases

1. Positionner le commutateur rotatif sur
2. Appuyer sur la touche jaune ( ).
   Le mode Rotation de phases est affiché.
3. Se référer au paragraphe 4.7.2, en page 19.

6.10 Mesure de la vitesse de rotation

1. Positionner le commutateur rotatif sur
2. Se référer au paragraphe 4.8, en page 20.

6.11 Mesure de la température

1. Positionner le commutateur rotatif sur
2. Se référer au paragraphe 4.9.1, en page 20.

6.12 Mesure de résistance

1. Positionner le commutateur rotatif sur
2. Appuyer sur la touche jaune ( ). Le mode Résistance est affiché
3. Se référer au paragraphe 4.9.2, en page 21.

6.13 Photographie de mesures

6.13.1 Prise de photographie

Se référer au paragraphe 5.1.2, en page 24.

6.13.2 Visualisation de photographie

Se référer au paragraphe 5.2, en page 24.

6.13.3 Effacement d'une ou des photographies

Se référer au paragraphe 5.3, en page 25.

6.14 Arrêt de l'appareil

L'extinction de l'appareil se fait :

• Volontairement par positionnement du commutateur rotatif sur OFF.
• Automatiquement au bout de 5 minutes d'inactivité sur les organes de commande de l'appareil (position de commutateur rotatif non changée ou aucune touche appuyée).

Dans les deux cas, l'afficheur indique OFF avant de s'éteindre.

Les photographies éventuelles et tous les paramètres de configuration sont conservés sur mémoire flash.

6.15 Affichage d'informations

Le numéro de série, la version logicielle et la version matérielle du C.A 8220 peuvent être affichés à l'écran. Procéder comme suit :

1. Mettre l'appareil à l'arrêt.
   Positionner le commutateur rotatif sur OFF.

2. Mettre l'appareil en marche.

3. Positionner le commutateur rotatif sur une position quelconque.

4. A l'affichage du premier écran (affichage des 172 segments, voir Figure 69, en page 28), appuyer et maintenir appuyée la touche blanche ( ) jusqu'à l'affichage de la première page d'information (voir § 5.6.2, en page 27).

5. La navigation entre les pages d'information se fait avec les touches

(voir § 5.6.2, en page 27).

1. Mettre l'appareil à l'arrêt. Positionner le commutateur rotatif sur OFF.

6.16 Alimentation du C.A 8220

6.16.1 Echange de la batterie

Se référer au paragraphe 7.2.1, en page 33.

6.16.2 Fonctionnement sur secteur pendant la mesure

Se référer au paragraphe 3.9.4, page 9.

7. LOGICIEL D'EXPORTATION DES DONNÉES

7.1 Fonctionnalités

Le logiciel d'exportation de données, PAT (Power Analyser Transfer), permet de transférer les données enregistrées dans l'appareil vers un PC.

7.2 Obtenir le logiciel PAT

Vous pouvez télécharger la dernière version sur notre site Internet :

www.chauvin-arnoux.com

Effectuez une recherche avec le nom de votre appareil. Une fois l'appareil trouvé, allez sur sa page puis en bas, dans la rubrique Support, où vous pouvez télécharger PAT (Power Analyser Transfer).

7.3 Installation de PAT

Pour l'installer, commencez par déziper le fichier téléchargé puis exécutez le fichier set-up.exe et suivez les instructions à l'écran.

Vous devez disposer des droits administrateur sur votre PC pour installer le logiciel PAT.

Ne connectez pas l'appareil au PC avant d'avoir installé les logiciels et les pilotes.

Ensuite, reliez l'appareil au PC en utilisant le cordon optique-USB fourni.

Mettez l'appareil en marche en tournant le commutateur sur une position de mesure et attendez que votre PC le détecte.

Remarque : Toutes les captures d'écran enregistrées dans l'appareil peuvent être transférées vers le PC. Le transfert n'efface pas les données enregistrées, sauf si l'utilisateur le demande explicitement.

Pour utiliser le logiciel d'exportation de données, reportez-vous à l'aide du logiciel ou à sa notice de fonctionnement.

8.1 Recommendation importante

Pour la maintenance, n'utiliser que les pièces de rechange spécifiées. Le fabricant ne pourra être tenu pour responsable de tout accident survenu suite à une réparation effectuée en dehors de son service après-vente ou des réparateurs agréés.

8.2 Batterie

Ne pas jeter piles ou accumulateurs au feu.

Ne pas court-circuiter les bornes des piles ou des accumulateurs.

8.2.1 Changement de la batterie

Lors du changement de la batterie (piles ou accumulateurs), il est impératif de débrancher le C.A 8220 du secteur et du réseau mesuré ; l'appareil n'est plus alimenté par aucune source de tension. Le C.A 8220 conserve les photographies d'écrans et le paramétrage après retrait de la batterie.

L'alimentation électrique du C.A 8220 est assurée par six éléments (piles ou accumulateurs) (rep. 1) au format AA (LR6 - NEDA 15). L'autonomie fait l'objet du paragraphe 3.9.2, en page 9).

Les éléments de la batterie sont accessibles, en partie arrière du C.A 8220, après rotation du verrou "quart de tour" (rep. 2) dans le sens anti-horaire ; utiliser une pièce de monnaie (rep. 3).

Figure 76 : Accès aux éléments de la batterie.

003

8.2.2 Recharge des accumulateurs

Le C.A 8220 n'assure pas la recharge des accumulateurs. Leur recharge sera effectuée sur un chargeur externe disponible en option, après extraction de ces accumulateurs du C.A. 8220.

8.3 Nettoyage du boîtier

Nettoyer le boîtier avec un chiffon légèrement imbibé d'eau savonneuse. Rincer avec un chiffon humide. Ne pas utiliser de solvant.

8.4 Mise à jour du logiciel embarqué

Le logiciel embarqué du C.A 8220 peut être mis à jour par l'utilisateur avec la liaison optique fournie avec l'appareil et un logiciel de mise à jour disponible sur le site Web de Chauvin-Arnoux (www.chauvin-arnoux.com).

Attention: la mise à jour du logiciel embarqué entraîne l'effacement de toutes les données (paramétrage, photographies). Sauvegarder les données à conserver sur un PC à l'aide du logiciel dédié avant de procéder à la mise à jour du logiciel embarqué.

La mise à jour du logiciel embarqué est conditionnée par sa compatibilité avec la version matérielle de l'appareil. Le numéro de la version matérielle peut être affiché à la mise en marche du C.A 8220 (voir paragraphe 5.6.2, en page 27).

8.5 Capteurs

Les capteurs de courant seront entretenus et calibrés comme suit :

• Nettoyage avec une éponge humidifiée à l'eau savonneuse et rinçage de la même façon à l'eau claire, puis sécher rapidement.
• Conservation des entrefers des pinces (MN93A, MN93, E3N, C193 et PAC 93) en parfait état de propreté à l'aide d'un chiffon. Huiler légèrement les parties métalliques visibles pour éviter la rouille.
• Contrôle de la calibration tous les 2 ans.

9. CARACTERISTIQUES GENERALES

9.1 Boîtier

Boîtier :	protection en élastomère.
Connecteurs :	deux douilles d'entrée tensions.
	un connecteur courant spécial (reconnaissance automatique du capteur de courant)
	un connecteur pour l'adaptateur secteur.
	un connecteur pour la liaison série optique.
Touches :	d'outils. Utilisation avec des gants prévue.
Commutateur :	rotatif de sélection de modes.
Béquille :	pour maintien de l'appareil en position de 30° par rapport à l'horizontale.
Trappe :	pour accès à la batterie (arrière de l'appareil).
Dimensions :	211 mm x 108 mm x 60 mm.
Masse :	840 g (avec piles).

9.2 Alimentations

9.2.1 Alimentation secteur

Type :	bloc de transformation externe (européen ou américain) catégorie III, 600 V RMS.
Domaine d'utilisation :	230 V ± 10 % @ 50 Hz ou 120 V ± 10 % @ 60 Hz (selon le type de bloc).
Puissance maximale :	23,7 VA.

9.2.2 Alimentation batterie

Pour utilisation de l'appareil sans connexion au secteur et poursuite des mesures lors de coupures du secteur.

Batterie :	- soit 6 piles fournies (éléments non rechargeables) au format AA (IEC LR6 – NEDA 15A).
	- soit 6 accumulateurs optionnels (éléments rechargeables) NiMH ou NiCd au format AA (IEC LR6 – NEDA 15A).

Accumulateurs :
Capacité : (minimale)	NiMh : 1800 mAhNiCd : 900 mAh
Tension nominale :	1.2 V par accumulateur, soit7.2 V au total.

Autonomie	Sans rétroéclairage	Avec rétroéclairage
Piles AA	>40 heures	>20 heures
Accumulateurs NiMH 1800 mAh	>30 heures	>16 heures
Accumulateurs NiCd 900 mAh	>15 heures	>8 heures

Température :
Utilisation	0°C à 50 °C.
Stockage	Piles : de -20 °C à 70 °C.Accumulateurs : de -20 °C à 50 °C.

9.2.3 Consommation

Avec 6 piles (9 V)
Sans rétro-éclairage :	50 mA
Avec rétro-éclairage :	90 mA
Avec 6 accumulateurs (7,2 V)
Sans rétro-éclairage :	60 mA
Avec rétro-éclairage :	110 mA

9.3 Conformité

9.3.1 Protections mécaniques

Selon l'IEC/EN 61010-2-030, le C.A 8220 est considéré comme un appareil portatif à main.

■ Position de fonctionnement : indifférente.
- Position de référence en fonctionnement : sur un plan horizontal, posé sur sa béquille ou à plat.
■ Rigidité : suivant IEC/EN 61010-2-030.
■ Chute : suivant IEC/EN 61010-2-030.
- Etanchéité : IP 54 selon IEC 60529 (IP2X électrique pour les bornes).

9.3.2 Compatibilité électromagnétique

L'appareil est conforme selon la norme IEC/EN 61326-1.

Influence maxi 4% THD à 10V/m.

Cet appareil a été testé suivant un environnement industriel (classe A). Dans d'autres environnements et dans des conditions particulières il se pourrait que la compatibilité électromagnétique s'avère difficile à assurer

9.3.2.1 Immunité selon IEC/EN 61326-1

Respect du Critère A pour toutes les mesures.

• Tenue aux décharges électrostatiques selon IEC 61000-4-2.
  ■ Tenue aux champs rayonnés selon IEC 61000-4-3 & IEC 61000-4-8.
• Tenue aux transitoires rapides selon IEC 61000-4-4.
  ■ Tenue aux chocs électriques selon IEC 61000-4-5.
  ■ Perturbations RF conduites selon IEC 61000-4-6.
• Interruption de tension selon IEC 61000-4-11.

9.3.2.2 Emission selon IEC/EN 61326-1

Matériel de classe A.

9.3.3 Sécurité de l'utilisateur

• Application des règles de sécurité selon IEC 61010-1 (isolation des entrées tensions et de la masse alimentation par impédances de protection).
  ■ Type de pollution : 2.
  ■ Catégorie d'installation : III.
  ■ Tension de service : 600 Vrms.
• Double isolement ( ) Sur les E/S par rapport à la terre.
• Double isolement (☐) entre les entrées tensions, l'alimentation et les autres E/S.
• Utilisation en intérieur.

9.4 Conditions d'environnement

9.4.1 Climatiques

Les conditions relatives à la température ambiante et à l'humidité sont comme suit :

1 = Domaine de référence

2 = Domaine d'utilisation

3 = Domaine de stockage avec accumulateurs ou piles

4 = Domaine de stockage sans accumulateurs ou avec piles

9.4.2 Altitude

Utilisation : 0 m à 2 000 m.

Stockage : 0 m à 10 000 m.

10. CARACTERISTIQUES FONCTIONNELLES

10.1 Conditions de référence

Grandeur d'influence	Conditions de référence
Température ambiante :	23 °C ± 3 K.
Taux d'humidité (humidité relative) :	de 45 % à 75 %.
Pression atmosphérique :	de 860 hPa à 1 060 hPa.
Tension simple :	de 50 VRMS à 600 VRMS sans DC (< 0,5 %).
Tension d'entrée du circuit courant standard :	de 30 mVRMS à 1 VRMS sans DC (< 0,5 %).
Tension d'entrée du circuit courant Rogowski :	de 11,8 mVRMS à 118 mVRMS sans DC (< 0,5 %).
Fréquence du réseau électrique :	50 Hz ± 0,1 Hz et 60 Hz ± 0,1 Hz.
Déphasage :	0° (puissance active) et 90° (puissance réactive) à 180° près.
Harmoniques :	< 0,1 %.
Branchement triphasé équilibré :	Désactivé (OFF)

10.2 Caractéristiques électriques

10.2.1 Caractéristiques de l'entrée tension

Positions du commutateur V A W 3φ

Domaine d'utilisation :	de 0 V_RMS à 600 V_RMS AC+DC phase-neutre (*).
	de 0 V_RMS à 660 V_RMS AC+DC phase-phase (*).
	* : à condition de respecter les 600 V_RMS max par rapport à la terre.
Impédance d'entrée :	451 kΩ.
Surcharge admissible :	1,2 x V_nom en permanence.
	2 x V_nom pendant une seconde.

Positions du commutateur RPM

Impédance d'entrée :	450 kΩ.
Surcharge admissible :	600 V_RMS en permanence.

Positions du commutateur

Tension en circuit ouvert :	≤ 4,6 V.
Courant de mesure :	500 μA.
Surcharge admissible :	600 V_RMS en permanence.
Seuil de déclenchement du buzzer :	20 Ω (par défaut).

10.2.2 Caractéristiques de l'entrée courant

Domaine de fonctionnement:	de 0 V à 1 V.
Impédance d'entrée :	1 MΩ.
Surcharge admissible :	1,7 V.

La configuration AmpFlex® commute l'entrée courant sur un montage intégrateur (chaîne 'Rogowski') capable d'interpréter les signaux délivrés par les capteurs du même nom. L'impédance d'entrée est ramenée dans ce cas à 12,4 kΩ.

10.2.3 Bande passante

Voies de mesure :	256 points par période,soit :Pour 50 Hz : 6,4 kHz(256 × 50 ÷ 2).Pour 60 Hz : 7,68 kHz(256 × 60 ÷ 2).
Analogique à -3 dB :	>à 10 kHz.

10.2.4 Caractéristiques de l'appareil seul

(hors capteur de courant)

Le mode 3d est considéré comme désactivé (branchement monophasé standard).

Les données qui suivent, correspondent au cas du 'capteur de courant idéal' (linéarité parfaite et aucun déphasage). Les caractéristiques en courant (et grandeurs dérivées) sont spécifiées respectivement pour chacune des deux configurations : hors AmpFlex® et AmpFlex®.

Mesure		Etendue de mesure		Résolution d'affichage	Erreur max. dans le domaine de référence
		Minimum	Maximum
Fréquence		40 Hz	69 Hz	0,01 Hz	±(1 pt)
Tension TRMS		6 V	600 V^(1)	0,1 V	±(0,5%+2 pts)
Tension continue		6 V	600 V	0,1 V	±(1%+5 pts)
Courant TRMS	Hors AmpFlex®	I_nom÷ 1000 [A]	1,2× I_nom [A]	0,1 AI < 1000 A	±(0,5%+2 pts)
				1 AI ≥ 1000 A	±(0,5%+1 pt)
	AmpFlex®	10 A 6500 A		0,1 AI < 1000 A	±(0,5%+1 A)
				1 AI ≥ 1000 A
Courant continu 1 A 1700 A			(2)	0,1 AI < 1000 A	±(1%+1 A)
				1 AI ≥ 1000 A
Courant Peak	Hors AmpFlex®	0 A	1,7× I_nom [A](3)	0,1 AI < 1000 A	±(1%+1 A)
	AmpFlex®		9190 A^(4)	1 AI ≥ 1000 A
Courant TRMS demi-période(6)	Hors AmpFlex®	I_nom÷ 100 [A]	1,2× I_nom [A]	0,1 AI < 1000 A	±(1%+5 pts)
				1 AI ≥ 1000 A	±(1%+1 pt)
	AmpFlex®	100 A 6500 A		0,1 AI < 1000 A	±(1,5%+4 A)
				1 AI ≥ 1000 A
Tension Peak		6 V	850 V^(5)	0,1 V	±(1%+5 pts)
Tension TRMS demi-période(6)		6 V 600 V	(1) 0,1 V		±(0,8%+5 pts)
Facteur de crête		1	4	0,01	±(1%+2 pts)
		4	9,99	0,01	±(5%+2 pts)

(1) Pour la mesure de tension simple (phase-neutre). Pour la mesure de tension composée (phase-phase) en mode triphasé équilibré, on peut atteindre 660 V RMS (réseau triphasé équilibré de tension phase-neutre 380 V RMS )
(2) 1,2 × 1000 × 2 = 1700A
(3) 1,2× I_nom× 2 = 1,7× I_nom
(4) 6500 × 2 = 9190A
(5) 600 × 2 = 850V pour la mesure de tension simple (phase-neutre). Pour la mesure de tension composée (phase-phase) en mode triphasé équilibré, on peut atteindre 660 × 2 = 930V
(6) Attention : La valeur absolue de l'offset ne doit pas dépasser 95 % de l'amplitude crête.

Autrement dit, s(t) = S × ( t) + O , nous aurons donc |O| ≤ 0,95 × S (avec S positive).

Les valeurs 'demi-période' sont les valeurs MAX et MIN des modes V et A et les valeurs A_RMS employées dans le mode Inrush.

Mesure		Etendue de mesure		Résolution d'affichage	Erreur max. dans le domaine de référence
		Minimum	Maximum
Puissance active	Hors AmpFlex®	0 W	9999 kW	4 digits	±(1%)Cos φ ≥ 0,8
					±(1,5%+10 pts)0,2 ≤ Cos φ < 0,8
	AmpFlex®	0 W	9999 kW	4 digits	±(1%)Cos φ ≥ 0,8
					±(1,5%+10 pts)0,5 ≤ Cos φ < 0,8
Puissance réactive	Hors AmpFlex®	0 VAR 9999 kVAR 4 digits			±(1%)Sin φ ≥ 0,5
					±(1,5%+10 pts)0,2 ≤ Sin φ< 0,5
	AmpFlex®	0 VAR 9999 kVAR 4 digits			±(1,5%)Sin φ ≥ 0,5
					±(2,5%+20 pts)0,2 ≤ Sin φ < 0,5
Puissance apparente		0 VA	9999 kVA	4 digits	±(1%)
Facteur de puissance -1 1 0,001					±(1,5%)Cos φ ≥ 0,5
					±(1,5%+10 pts)0,2 ≤ Cos φ < 0,5
Energie active	Hors AmpFlex®	0Wh 9999MWh 4 digits			±(1%)Cos φ ≥ 0,8
					±(1,5%)0,2 ≤ Cos φ< 0,8
	AmpFlex®	0Wh 9999MWh 4 digits			±(1%)Cos φ ≥ 0,8
					±(1,5%)0,5 ≤ Cos φ < 0,8
Energies réactives	Hors AmpFlex®	0VARh 9999MVARh 4 digits			±(1%)Sin φ ≥ 0,5
					±(1,5%)0,2 ≤ Sin φ < 0,5
	AmpFlex®	0VARh 9999MVARh 4 digits			±(1,5%)Sin φ ≥ 0,5
					±(2,5%)0,2 ≤ Sin φ < 0,5
Energie apparente		0VAh	9999MVAh	4 digits	±(1%)

Nota : Les incertitudes données sur les mesures de puissance sont maximales pour |Cos|=1 ou |Sin|=1 et sont typiques pour les autres déphasages.

Mesure	Etendue de mesure		Résolution d'affichage	Erreur max. dans le domaine de référence
	Minimum	Maximum
Facteur de déplacement (DPF)	-1 1 0.001			±(1°) sur φ±(5 pts) sur DPF
Taux harmoniques rang ∈ [1; 50](VRMS>50V)Hors AmpFlex®(IRMS>3 × Inom÷100)AmpFlex®(IRMS>Inom÷10)	0 %	999,9 %	0,1 %	±(1%+5 pts)
Taux global harmonique (THD-F) rang ≤ 50	0 %	999,9 %	0,1 %	±(1%+5 pts)
Facteur de distorsion (THD-R) rang ≤ 50	0 %	999,9 %	0,1 %	±(1%+10 pts)
Facteur K	1	99,99	0,01	±(5 %)
Vitesse de rotation	6 RPM	120 kRPM	0,1 RPMV<1 kRPM	±(0,5 %)
			1 RPM1 kRPM ≤ V < 10 kRPM
			10 RPM10 kRPM ≤ V < 100 kRPM
			100 RPMV ≥ 100 kRPM
Température	-200,0 °C	850,0 °C	0,1 °C	±(1% + 1°C)(1)
	-328,0 °F 1562 °F		0,1 °FT < 1000°F	±(1%+1,8°F)(2)
			1 °FT ≥ 1000°F
Résistance	0,0 Ω	2000 Ω	0,1 ΩR < 1000 Ω	±(1,5%+2 Ω)

(1) Une influence supplémentaire de 3,5 °C est à ajouter dans un environnement perturbé par des champs rayonnés. Autrement dit, l'erreur dans le domaine de référence dans un environnement perturbé par des champs rayonnés est ± (1 %+4,5 °C).
(2) Une influence supplémentaire de 6,2 °F est à ajouter dans un environnement perturbé par des champs rayonnés. Autrement dit, l'erreur dans le domaine de référence dans un environnement perturbé par des champs rayonnés est ± (1 %+8 °F).

10.2.5 Caractéristiques des capteurs de courant

Les présentes caractéristiques sont fournies après linéarisation. Les erreurs des capteurs sont compensées par une correction typique à l'intérieur de l'appareil. Cette correction typique se fait en phase et en amplitude en fonction du type de capteur branché (automatiquement détecté) et du gain de la chaîne d'acquisition courant sollicitée.

L'erreur de mesure en courant RMS et l'erreur de phase correspondent à des erreurs supplémentaires (il faut donc les ajouter à celles de l'appareil seul) données comme influences sur les calculs réalisés par l'analyseur (puissances, facteurs de puissance, facteur de déplacement, etc.).

Type de capteur Courant TRMS		Erreur maximale sur IRMS	Erreur maximale sur Φ
Pince PAC931000 A	[1A; 10 A]	±(1,5%+1 A)	N.S.
	[10 A; 100 A]		±(2°)
	[100 A; 800 A]	±(3%)	±(1,5°)
	[800 A; 1200 A]	±(5%)
	[1200 A; 1400 A](1)
Pince C1931000 A	[1 A; 3 A]	±(0,8%)	N.S.
	[3 A; 10 A]		±(1°)
	[10 A; 100 A]	±(0,3%)	±(0,5°)
	[100 A; 1200 A]	±(0,2%)	±(0,3°)
AmpFlex® A1933000 A	[10 A; 100 A]	±(3%)	±(1°)
	[100 A; 6500 A]	±(2%)	±(0,5°)
Pince MN93200 A	[0,5 A; 2 A]	±(3%+1 A)	N.S.
	[2 A; 10 A]		±(6°)
	[10 A; 100 A]	±(2,5%+1 A)	±(3°)
	[100 A; 240 A]	±(1%+1 A)	±(2°)
Pince MN93A100 A	[100 mA; 300 mA]	±(0,7%+2 mA)	N.S.
	[300 mA; 1 A]		±(1,5°)
	[1 A; 120 A]	±(0,7%)	±(0,7°)
Pince MN93A5 A	[5 mA; 50 mA]	±(1%+0,1 mA) ±(1,7°)
	[50 mA; 500 mA]	±(1%)	±(1°)
	[500 mA; 6 A]	±(0,7%)
Pince E3NSensibilité 10 mV/A	[0 A; 40 A]	±(2%+50mA)	±(0.5°)
	[40 A; 100 A]	±(5%)
Pince E3NSensibilité 100 mV/A	[0 A; 10 A]	±(1.5%+50mA) ±(1°)
Adaptateur5 A	[5 mA; 50 mA]	±(1%)	±(1°)
	[50 mA; 6 A]	±(0,5%)	±(0°)

(1) DC uniquement. N.S.: Non Spécifié.

Ce chapitre présente les formules mathématiques utilisées pour le calcul des différents paramètres par le C.A 8220.

11.1 Formules mathématiques

11.1.1 Fréquence du réseau

L'échantillonnage est asservi sur la fréquence du réseau pour obtenir 256 échantillons par période de 40 Hz à 70 Hz. L'asservissement est indispensable pour les calculs des puissances réactives, les calculs de taux et d'angles ainsi que les calculs donnant les grandeurs harmoniques.

L'asservissement de l'appareil sur la fréquence du réseau observé se fait par défaut avec la voie tension. Cependant, si la tension est insuffisante voire absente, cet asservissement est effectué avec la voie courant. L'appareil peut donc être utilisé sans tension avec uniquement un courant.

11.1.2 Valeur efficace demi-période

Tension efficace demi-période

$$ \mathrm{Vdem} = \sqrt {\frac {1}{N e c h L o b e} \cdot \sum_ {n , Z é r o} ^ {Z é r o s u i v a n t} V [ n ] ^ {2}} $$

Courant efficace demi-période

$$ \text { Adem } = \sqrt {\frac {1}{\text { NechLobe }} \cdot \sum_ {n \text { Zéro suivant }} A [ n ] ^ {2}} $$

Remarque : ces valeurs sont calculées pour chaque demi-période pour ne manquer aucun défaut. 'NechLobe' vaut la moitié de NECHPER (qui vaut 256) pour un signal sinusoidal pur sans offset.

11.1.3 Valeurs efficaces minimale-maximale (min-max) demi-période

Pour la tension

$$ \mathrm{V} \max = \max (\text { V d e m }), \mathrm{V} \min = \min (\text { V d e m }) $$

Pour le courant

$$ \mathrm{Amax} = \max (\text { Adem }), \mathrm{Amin} = \min (\text { Adem }) $$

11.1.4 Valeurs crête ('peak')

(calcul chaque seconde sur la courbe en cours)

Pour la tension

$$ \mathrm{Vpp} = \max (\mathrm{V} [ \mathrm{n} ]), \mathrm{Vpm} = \min (\mathrm{V} [ \mathrm{n} ]) \mathrm{n} \in [ 0.. \text { NECHPER } - 1 ] $$

Pour le courant

$$ \mathrm{App} = \max (\mathrm{A} [ \mathrm{n} ]), \mathrm{Apm} = \min (\mathrm{A} [ \mathrm{n} ]) \mathrm{n} \in [ 0.. \text { NECHPER } - 1 ] $$

11.1.5 Facteur de crête

(calcul chaque seconde sur la courbe en cours) :

Facteur de crête tension

$$ \mathrm{Vcf} = \frac {\mathrm{Vpp-Vpm}}{2 \cdot \sqrt {\frac {1}{N E C H P E R} \cdot \sum_ {n = 0} ^ {N E C H P E R - 1} V [ n ] ^ {2}}} $$

Facteur de crête courant

$$ \mathrm{Acf} = \frac {\mathrm{App} - \mathrm{Apm}}{2 \cdot \sqrt {\frac {1}{\text { NECHPER }} \cdot \sum_ {n = 0} ^ {\text { NECHPER } - 1} A [ n ] ^ {2}}} $$

11.1.6 Valeur efficace 1s

Tension efficace

$$ \mathrm{Vrms} = \sqrt {\frac {1}{N e c h S e c} \cdot \sum_ {n = 0} ^ {N e c h S e c - 1} V [ n ] ^ {2}} $$

Courant efficace

$$ \text { Arms } = \sqrt {\frac {1}{N e c h S e c} \cdot \sum_ {n = 0} ^ {N e c h S e c - 1} A [ n ] ^ {2}} $$

NechSec : Nombre d'échantillons servant au calcul dans la seconde

11.1.7 Calculs harmoniques

(fréquence d'affichage 1s)

Ils sont faits par FFT 1024 points (sur 4 périodes) sans fenêtrage (cf. IEC 61000-4-7). A partir des parties réelles et imaginaires, on calcule les taux Vharm et Aharm (ces taux sont calculés par rapport à la valeur efficace du fondamental).

$$ \mathrm{Vthd} = \frac {\sqrt {\sum_ {n = 2} ^ {5 0} V h a r m [ n ] ^ {2}}}{V h a r m [ 1 ]} $$

$$ \mathrm{Athd} = \frac {\sqrt {\sum_ {n = 2} ^ {5 0} A h a r m [ n ] ^ {2}}}{A h a r m [ 1 ]} $$

11.1.8 Facteur K du courant

Facteur K (KF)

$$ \frac {\sum_ {n = 1} ^ {n = 5 0} \mathrm{A} k f}{\sum_ {n = 1} ^ {n = 5 0}} \quad \frac {[ n ] _ {i} ^ {2} h a i}{[ n ] _ {i} ^ {2} h a i} $$

11.1.9 Différentes puissances 1s (branchement monophasé)

Puissance active

$$ \mathrm{W} = \frac {1}{N e c h S e c} \sum_ {n = 0} ^ {N e c h S e c - 1} V [ n ] \cdot A [ n ] $$

Puissance apparente

$$ \mathrm{VA} = \text { Vrms } \cdot \text { Arms } $$

Puissance réactive (calcul sans harmoniques)

$$ \mathrm{VAR} = \frac {1}{\text { N e c h S e c }} \sum_ {n = 0} ^ {\text { N e c h S e c } - 1} V F [ n - \text { N E C H P E R } / 4 ] A F [ n ] $$

11.1.10 Différentes puissances totales 1s (branchement triphasé équilibré)

Puissance active totale

$$ \mathrm{W} = \frac {- 3}{\sqrt {3} \times \text { NechSec }} \sum_ {\mathrm{n} = 0} ^ {\text { NechSec } - 1} U [ n - \text { NECHPER } / 4 ]. A [ n ] $$

Puissance apparente totale

$$ \mathrm{VA} = \frac {3}{\sqrt {3}} \cdot U _ {R M S} \cdot A _ {R M S} $$

Puissance réactive totale (calcul sans harmoniques)

$$ \mathrm{VAR} = \frac {3}{\sqrt {3} \times \text { NechSec }} \sum_ {n = 0} ^ {\text { NechSec } - 1} U F [ n ]. A F [ n ] $$

U = Tension composée entre phases 1 et 2 (V₁-V₂), A = courant phase 3.

11.1.11 Différentes énergies (énergies totales dans le cas du branchement triphasé équilibré)

Huit compteurs différents d'énergie peuvent être distingués.

Energie active consommée

$$ \mathrm{Whc} = \sum_ {\text { Tint }} \frac {W}{3 6 0 0} \text { pour W } \geq 0 $$

Energie active générée

$$ \mathrm{Whg} = \sum_ {\text { Tint }} \frac {- W}{3 6 0 0} \text { pour W } < 0 $$

Energie apparente consommée

$$ \mathrm{VAhc} = \sum_ {\text { Tint }} \frac {V A}{3 6 0 0} \text { pour W } \geq 0 $$

Energie apparente générée

$$ \mathrm{VAhg} = \sum_ {\text { Tint }} \frac {V A}{3 6 0 0} \text { pour W } < 0 $$

Energie réactive inductive consommée

$$ \mathrm{VARhLc} = \sum_ {\text {Tint}} \frac {V A R}{3 6 0 0} \text {pour VAR} \geq 0 \text {et W} \geq 0 $$

Energie réactive capacitive consommée

$$ \mathrm{VARhCc} = \sum_ {\text {Tint}} \frac {- V A R}{3 6 0 0} \text {pour VAR} < 0 \text {et W} \geq 0 $$

Energie réactive capacitive générée

$$ \mathrm{VARhCg} \quad \sum_ {\text {Tint}} \frac {V A R}{3 6 0 0} \text {pour VAR} \quad 0 \text {et W < 9} $$

Energie réactive inductive générée

11.1.12 VARhLg = _TmI-VAR3600 pour VAR < 0 et W < 0

11.1.13 Différents taux

Facteur de puissance

$$ \mathrm{PF} = \frac {\mathrm{W}}{\mathrm{VA}} $$

Facteur de déplacement

$$ \mathrm{DPF} = \cos (\phi) $$

Cosinus de l'angle entre le fondamental tension et celui du courant.

$$ \cos (\phi) = \frac {\sum_ {n = 0} ^ {N e c h S e c - 1} V F [ n ] \cdot A F [ n ]}{\sqrt {\sum_ {n = 0} ^ {N e c h S e c - 1} V F [ n ]} \cdot \sqrt {\sum_ {n = 0} ^ {N e c h S e c - 1} A F [ n ] ^ {2}}} $$

11.2 Diagramme des 4 quadrants

Ce diagramme est utilisé dans le cadre de la mesure des puissances W30 (§ 4.5.1, page 14).

Figure 77 : Représentation des 4 quadrants de puissance.

11.3 Saturation des voies d'entrée

Il y a surveillance de saturation des voies d'entrée lorsque l'appareil est en consultation de photographie ou dans les modes suivants :

Il n'y a pas surveillance de saturation des voies d'entrée lorsque l'appareil est en affichage d'informations ou dans les modes suivants :

L'écran suivant est affiché pendant une seconde (accompagné d'un bip) toutes les 2 secondes pour indiquer qu'une ou les deux voies d'entrée sont saturées.

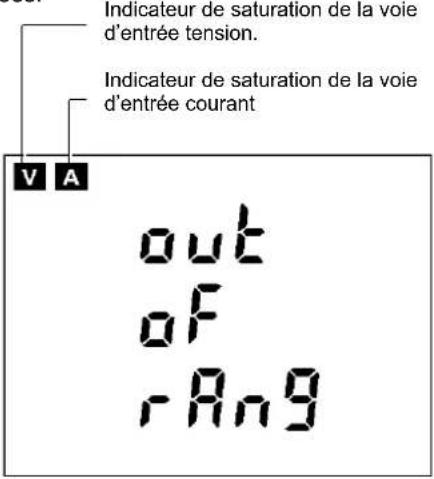

Figure 78 : Indicateurs de voies d'entrée saturées.

Il est normal que cet écran ci-dessus soit affiché lors de la mise en place ou du retrait du capteur de courant.

[Non-Text]

Notre garantie s'exerce, sauf stipulation expresse, pendant 24 mois après la date de mise à disposition du matériel. L'extrait de nos Conditions Générales de Vente est disponible sur notre site web. www.chauvin-arnoux.com/fr/conditions-generales-de-vente

La garantie ne s'applique pas suite à :

• Une utilisation inappropriée de l'appareil ou à une utilisation avec un matériel incompatible ;
• Des modifications apportées à l'appareil sans l'autorisation explicite du service technique du fabricant ;
• Des travaux effectués sur l'appareil par une personne non agréée par le fabricant ;
• Une adaptation à une application particulière, non prévue par la définition de l'appareil ou non indiquée dans la notice de fonctionnement ;
• Des dommages dus à des chocs, chutes ou inondations.

FRANCE

Chauvin Arnoux

12-16 rue Sarah Bernhardt

92600 Asnières-sur-Seine

Tél : [phone]

[e-mail]

www.chauvin-arnoux.com

INTERNATIONAL

Chauvin Arnoux

Tél : [phone]

[e-mail]
