IS 345 MX KNX - Détecteur de mouvements STEINEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements infrarouge KNX
Marque	Steinel
Modèle	IS 345 MX KNX
Montage	Plafond intérieur (en saillie ou encastré)
Dimensions (L × P × H)	95 × 95 × 65 mm (carré, saillie) / 126 × 65 mm (rond, saillie) / 94 × 94 × 78 mm (carré, encastré) / 124 × 78 mm (rond, encastré)
Alimentation	Bus KNX (SELV), 21-30 V DC
Technologie de détection	Pyrodétecteur infrarouge passif
Angle de détection	180° avec ouverture angulaire de 45°
Portée radiale maximale	30 m (à 14 m de hauteur)
Portée tangentielle maximale	20 m
Réglage du seuil de luminosité	2-1000 lx, mode Teach
Sorties	Commutation, variation d'intensité, balisage ; télégramme « En service »
Configuration	Logiciel ETS (≥4.0), télécommandes RC6/RC7 ou Smart Remote
Indice de protection	IP54 (montage en saillie) / IP20 (montage encastré)
Plage de température	-20 °C à +50 °C
Accessoires (optionnels)	Télécommande RC6, télécommande RC7, Smart Remote, caches enfichables
Entretien et nettoyage	Nettoyer la lentille avec un chiffon humide, sans détergent
Sécurité	Installation par un professionnel selon normes ; couper l'alimentation avant intervention ; usage TBTS uniquement
Pièces détachées et réparabilité	Utiliser des pièces d'origine Steinel ; réparations par ateliers agréés
Garantie	5 ans (sous réserve des conditions légales)

FOIRE AUX QUESTIONS - IS 345 MX KNX STEINEL

Comment installer le détecteur IS 345 MX KNX ?

L'installation doit être réalisée par un professionnel conformément aux normes en vigueur (NF-C 15100). Avant toute intervention, coupez l'alimentation électrique. Le détecteur se monte au plafond à l'intérieur, en version saillie ou encastrée. Suivez les étapes du manuel : débrochez le module de détection, branchez le connecteur, fixez le module de charge, puis assemblez et vissez le capot.

Quelle est la portée maximale de détection ?

La portée maximale en radial (mouvement vers le détecteur) peut atteindre 30 m pour une hauteur d'installation de 14 m. En tangentiel (mouvement perpendiculaire), la portée maximale est d'environ 20 m. Ces valeurs peuvent être ajustées via la lentille ou les caches enfichables.

Comment régler la portée du détecteur ?

La portée peut être réglée de deux manières : en décalant la lentille (desserrez les vis, glissez la lentille à la position souhaitée) ou en utilisant les caches enfichables pour masquer certains segments de la lentille. Reportez-vous aux figures 5.6/5.8/5.9 de la notice.

Peut-on utiliser ce détecteur à l'extérieur ?

Non, le modèle IS 345 MX KNX est destiné uniquement au montage à l'intérieur (plafond). Les modèles IS 3360 KNX et IS 345 KNX (sans MX) peuvent être utilisés en extérieur. Vérifiez l'indice de protection : IP54 pour le montage en saillie, IP20 pour l'encastré.

Comment nettoyer la lentille ?

Nettoyez la lentille avec un chiffon humide (sans détergent) si elle est sale. N'utilisez pas de produits abrasifs ou solvants, car ils pourraient endommager la lentille.

Que faire si le détecteur n'allume pas le luminaire ?

Vérifiez les points suivants : le seuil de luminosité est peut-être réglé en mode nocturne (passez en mode jour), l'ampoule est défectueuse, l'interrupteur secteur est sur ARRÊT, le fusible est grillé, ou la zone de détection est mal réglée. Consultez le tableau des dysfonctionnements dans la notice pour plus de détails.

Comment configurer le détecteur via KNX ?

Utilisez le logiciel ETS (à partir de la version 4.0) pour attribuer une adresse physique et charger le programme d'application. Appuyez sur le bouton de programmation (B) pour passer en mode programmation. Les réglages généraux se font dans la fenêtre des paramètres. Vous pouvez également utiliser les télécommandes RC6, RC7 ou la Smart Remote.

Quels accessoires sont disponibles pour ce détecteur ?

Les accessoires optionnels incluent : la télécommande utilisateur RC6, la télécommande de service RC7 et la Smart Remote (commande via smartphone/tablette). Des caches enfichables sont fournis pour limiter la portée.

Quelle est la garantie de ce produit ?

Steinel offre une garantie de 5 ans sur le parfait état et le bon fonctionnement du produit, couvrant les défauts de matériaux, de fabrication et de construction. Pour faire valoir la garantie, contactez votre revendeur avec la preuve d'achat originale.

Comment réinitialiser le détecteur ?

Une réinitialisation peut être effectuée via la télécommande RC7 (fonction Reset) ou via le logiciel ETS. En cas de réinitialisation, tous les réglages reviennent aux valeurs d'usine. La LED rouge indique le mode de programmation (allumée) et le mode test (clignotement lors de la détection).

MODE D'EMPLOI IS 345 MX KNX STEINEL

FR.... 31 Se référer à la partie texte !

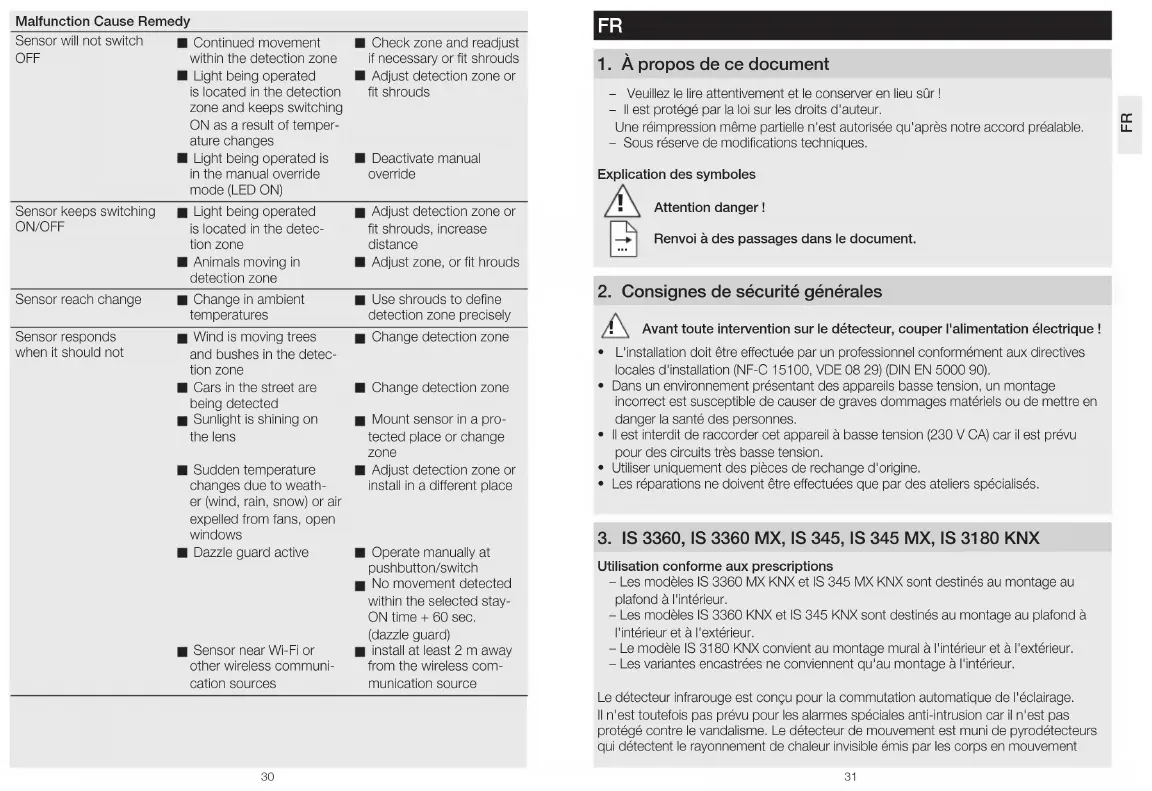

1. À propos de ce document

• Veuillez le lire attentivement et le conserver en lieu sûr !
• Il est protégé par la loi sur les droits d'auteur.
  Une réimpression même partielle n'est autorisée qu'après notre accord préalable.
• Sous réserve de modifications techniques.

Explication des symboles

Attention danger!

Renvoi à des passages dans le document.

2. Consignes de sécurité générales

Avant toute intervention sur le détecteur, couper l'alimentation électrique !

• L'installation doit être effectuée par un professionnel conformément aux directives locales d'installation (NF-C 15100, VDE 08 29) (DIN EN 5000 90).
• Dans un environnement présentant des appareils basse tension, un montage incorrect est susceptible de causer de graves dommages matériels ou de mettre en danger la santé des personnes.
• Il est interdit de raccorder cet appareil à basse tension (230 V CA) car il est prévu pour des circuits très basse tension.
• Utiliser uniquement des pièces de rechange d'origine.
• Les réparations ne doivent être effectuées que par des ateliers spécialisés.

3. IS 3360, IS 3360 MX, IS 345, IS 345 MX, IS 3180 KNX

Utilisation conforme aux prescriptions

• Les modèles IS 3360 MX KNX et IS 345 MX KNX sont destinés au montage au plafond à l'intérieur.
• Les modèles IS 3360 KNX et IS 345 KNX sont destinés au montage au plafond à l'intérieur et à l'extérieur.
• Le modèle IS 3180 KNX convient au montage mural à l'intérieur et à l'extérieur.
• Les variantes encastrées ne conviennent qu'au montage à l'intérieur.

Le détecteur infrarouge est conçu pour la commutation automatique de l'éclairage. Il n'est toutefois pas prévu pour les alarmes spéciales anti-intrusion car il n'est pas protégé contre le vandalisme. Le détecteur de mouvement est muni de pyrodétecteurs qui détectent le rayonnement de chaleur invisible émis par les corps en mouvement

(personnes, animaux, etc.). Ce rayonnement de chaleur capté est ensuite traité par un système électronique qui met en marche l'appareil raccordé (par ex. un luminaire). De plus, la LED rouge intégrée s'allume. Les obstacles comme les murs ou les vitres s'opposent à la détection du rayonnement de chaleur et empêchent toute commutation. En option, tous les réglages du fonctionnement peuvent être effectués par le biais des télécommandes PC6, RC7 et de la télécommande Smart Remote.

(→ 7. Accessoires »)

Contenu de la livraison montage en saillie (fig. 3.1) Contenu de la livraison montage encastré (fig. 3.2)

Vue d'ensemble de l'appareil (fig. 3.3)

A LED d'état
B Bouton de programmation
c Module de charge pour le câble d'alimentation en saillie
D Module de charge pour le câble d'alimentation encastré
E Capot rond ou carré
F Module de détection
G Cache enfichable

Dimensions du produit

En saillie/Encastré (fig. 3.4)

IS 3360 KNX, IS 3360 MX KNX, IS 345 KNX

En saillie/Encastré (fig. 3.5)

IS 345 MX KNX

En saillie/Montage mural (fig. 3.6)

IS 3180 KNX

4. Conseils d'installation

Schéma de raccordement (fig. 4.1)

Un support mural d'angle est disponible en option pour le montage du modèle IS 3180 KNX (réf. 035174 blanc).

- Version en saillie

Si les joints en caoutchouc sont détériorés, il faut assurer l'étanchéité des ouvertures de passage des câbles avec un bouchon à double membrane M16 ou M20 (indice de protection minimum IP54).

Un trou d'évacuation de l'eau de condensation est préformé à côté des joints d'étanchéité (foret de ∅ 5 mm) pour monter l'appareil au mur. Il faut l'ouvrir si nécessaire.

(fig. 5.3)

5. Montage

- Contrôler l'absence de dommages sur toutes les pièces.

- Ne pas mettre le produit en service en cas de dommage.

- Choisir l'emplacement de montage approprié en tenant compte de la portée et de la détection des mouvements.

Étapes de montage câble d'alimentation encastré (fig. 5.1)

Étapes de montage câble d'alimentation en saillie (fig. 5.2)

IS 3360 KNX, IS 3360 MX-Highbay KNX, IS 345 KNX, IS 345 MX Highbay KNX

Étapes de montage câble d'alimentation en saillie (montage mural) IS 3180 KNX (fig. 5.3)

• Retirer le capot du module de détection.

- Débrancher le module de détection du module de charge.

Montage encastré (fig. 5.1)

• Brancher le connecteur enfichable.
• Appuyer sur le bouton de programmation (B).
• Utiliser les vis de fixation et monter le module de charge.
• Procéder aux réglages. (→« 6. Fonctions et réglages »)

Montage en saillie (fig. 5.2/5.3)

• Utiliser les vis de fixation et monter le module de charge.
• Brancher le connecteur enfichable.
• Appuyer sur le bouton de programmation (B).
• Procéder aux réglages. (→ « 6. Fonctions et réglages »)
• Assembler et visser le module de détection et le module de charge.
• Emboîter le capot.

Limitation de la portée

Il est possible de régler la zone de détection de façon optimale en fonction des besoins. - En réglant la lentille. (fig. 5.6/5.8)

- En utilisant le cache enfichable. (fig. 5.9)

• Desserrer les vis ou les retirer complètement pour régler la portée souhaitée.
• Faire glisser la lentille dans la zone souhaitée.
• Le cache enfichable foumi sert à masquer le nombre voulu de segments de lentille ou à limiter spécifiquement la portée.
  • Fixer ensuite la lentille avec les vis.

Zone de détection/Portée

IS 3360 KNX (fig. 5.4) IS 345 KNX (fig. 5.6)

IS 3360 MX KNX (fig. 5.5)

Hauteur d'installation	Portée
14 m 10 m
9 m 14 m
6 m 16 m
2,8 m 18 m

IS 345 MX KNX (fig. 5.7)

Hauteur d'installation Portée
14 m 30 m × 4
10 m 25 m × 4
8 m 20 m × 4
6 m 15 m × 4
4 m 10 m × 4

IS 3180 KNX (fig. 5.8)

Hauteur d'installation	Lentille 20 m			position de réglage	portée tangentielle	portée radiale
	position de réglage	portée tangentielle	portée radiale
1,5 m 8.5 m 2	,5 m 4.3 m 2,0 m
	-6 m 2,5 m	-5 m 2,5 m
	-7 m 3,0 m	-6 m 3,0 m
	-8 m 3,0 m	-7 m 3,0 m
	20 12 m 4,5 m	8.9 m 3,5 m
2,0 m 8.5 m 2	,5 m 4.4 m 3,0 m
	-6 m 3,0 m	-5 m 3,0 m
	-7 m 3,5 m	-6 m 3,0 m
	-10 m 4,0 m	-8 m 3,0 m
	20 20 m 4,5 m	8.8 m 3,5 m
2,5 m 8.6 m 3	,0 m 4.5 m 3,0 m
	-8 m 4,0 m	-7 m 3,5 m
	-10 m 5,0 m	-8 m 3,5 m
	-13 m 5,0 m	-9 m 4,0 m
	20 20 m 4,0 m	8.10 m 3,5 m
3,0 m 8.8 m 4	,0 m 4.5 m 3,0 m
	-9 m 4,5 m	-6 m 3,0 m
	-12 m 5,0 m	-8 m 4,0 m
	-17 m 4,0 m	-10 m 4,5 m
	20 20 m 4,0 m	8.13 m 5,5 m

Remarque : 20 m sont préréglés en usine.

- Utiliser les vis de fixation et monter le module de charge.

- Assembler et visser le module de détection et le module de charge.

- Procéder aux réglages des fonctions. (→ « 6. Fonctions »)

- Emboîter le capot.

6. Fonctions

Vous trouverez la description de l'application à l'adresse www.knx.stinel.de

Régler les fonctions qui doivent être utilisées par le biais de la fenêtre paramètres

« Réglages généraux » au moyen du logiciel Engineering Tool Software (ETS) à partir de la version ETS4.0.

1. Établir l'adresse physique et le programme d'application avec l'ETS.
2. Transmettre l'adresse physique et le programme d'application au détecteur de mouvement. Appuyer sur demande le bouton de programmation (B).
3. Une fois la programmation terminée avec succès, la LED rouge s'éteint.

Fonctions RC6

- Mode Service

• Portée, sensibilité du détecteur HF
• Calibration de la luminosité, valeur de luminosité de consigne, Teach-In
• Temporisation commande d'éclairage
• Temporisation de démarrage chauffage, ventilation, climatisation ; surveillance de la pièce ; temporisation chauffage, ventilation, climatisation
• Durée de fonctionnement balisage, valeur de luminosité de consigne, Teach-In
• Mode test présence et éclairage

Fonctions RC7

• Fonction variation de lumière
• Lumière ALLUMÉE/ÉTEINTE 4 h
• Activer Mémoriser scénario
• Réinitialisation (« reset »)

Smart Remote

• Remplace les télécommandes RC6 et RC7
• Commande via le smartphone ou la tablette
• Charger l'appli nécessaire et se connecter via Bluetooth
  Fonctions supplémentaires Smart Remote
  Mode programme

Fonctions de la LED

• Mode de programmation : la LED est allumée
• Fonctionnement normal : la LED reste éteinte
• Mode test : la LED s'allume dès qu'un mouvement est détecté
• Télécommande : la LED clignote env. 10 fois par seconde
  Vous trouverez des descriptions détaillées dans les modes d'emploi de la télécommande correspondante.

7. Accessoires

• Télécommande utilisateur RC6 EAN 4007841 593018
• Télécommande de service RC7 EAN 4007841 592912
• Smart Remote EAN 4007841 009151

8. Utilisation/Entretien

Les conditions atmosphériques peuvent influencer le fonctionnement du détecteur de mouvement. Les rafales de vent, la neige, la pluie, la grêle peuvent entraîner un déclenchement intempestif car le détecteur ne peut pas distinguer les brusques variations de température des sources de chaleur. Si la lentille de détection se salit, la nettoyer avec un chiffon humide (ne pas utiliser de détergent).

9. Déclaration de garantie

En tant qu'acheteur, vous disposez des droits prescrits par la loi à l'encontre du vendeur. Notre déclaration de garantie ne raccourcit ni ne limite ces droits dans la mesure où ils existent dans votre pays. Nous vous accordons une garantie de 5 ans sur le parfait état et le bon fonctionnement de votre produit à détection STEINEL Professional. Nous garantissons que ce produit ne présente pas de défauts matériels, de fabrication ni de construction. Nous garantissons le bon état de fonctionnement de tous les composants électroniques et des câbles ainsi que l'absence de vices pour tous les matériaux utilisés et leurs surfaces.

Réclamation

Si vous avez une réclamation à faire au sujet de votre produit, veuillez contacter votre revendeur en lui fournissant la preuve d'achat originale qui doit comporter la date de l'achat et la désignation du produit.

Veuillez consulter notre site Internet www.steinel-professional.de/garantie pour de plus amples informations sur la manière de faire valoir un droit à une prestation de garantie.

Si vous avez besoin d'avoir recours au service de garantie ou si vous avez une question au sujet de votre produit, vous pouvez nous appeler à tout moment au n° d'assistance téléphonique pour la clientèle 03 20 30 34 00.

1. Caractéristiques techniques

	IS 3180 KNX	IS 3360 KNXIS 3360 MX KNX	IS 345 KNX IS	345 MX KNX
Dimensions(L x P x H)	Modèle rond à montage en saillie		126 x 65 mm
	Modèle carré à montage en saillie		95 x 95 x 65 mm
	Modèle rond à montage encastré		124 x 78 mm
	Modèle carré à montage encastré		94 x 94 x 78 mm
Tension d'alimentation	Tension bus KNX, 21 V - 30 V (SELV)
Réglages Par logiciel ETS, télécommande ou BUS
Technologie de détection	Détecteur infrarouge passif
Angle de détection	180° avec une ouverture angulaire de 90°	360° avec une ouverture angulaire de 180°	180° avec une ouverture angulaire de 45°	180° avec une ouverture angulaire de 45°
Portées Réglage	de base 1max. de 8 à 20 mtangentielle ;stabilisée on températureRéglagede base 2max. de 4 à 8 m ;stabilisée en température+ réglage de précision grâce au décalage de la lentille et aux caches enfichables	IS 3360 KNXmax. 20 mtangentielle ;stabilisée en températureIS 3360 MX KNXmax. 18 m ;stabilisée en température+ réglage de précision par caches enfichables	max. 20 x 4 m (tangentielle), max. 12 x 4 m (radiale) ;stabilisée en température+ réglage de précision par caches enfichables	max. 30 x 4 m (radiale) pour une hauteur d'installation de 14 m ;stabilisée en température+ réglage de précision par caches enfichables
Zones de commutation	448 1416	280 120
Réglage du seuil de déclenchement	De 2 à 1000 lx, Teach (mode apprentissage)
Réglage du seuil de déclenchement bali-sage	De 2 à 1000 lx, Teach (mode apprentissage)
Indice de protection	Modèle en saillie : IP54 Modèle encastré : IP20

	IS 3180 KNX IS 3360 KNXIS 3360 MX KNX	IS 345 KNX IS	345 MX KNX
Plage de température	De - 20 °C à + 50 °C
Sortie éclairage lumière 1 - lumière 2	Commutation, variation de l'intensité, balisage
Autres sorties Télégramme « En service »

11. Élimination

Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne jetez pas les appareils électriques avec les ordures ménagères !

Uniquement pour les pays de l'UE : conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

12. Dysfonctionnements

Problème Cause Solution

Le détecteur n'est pas sous tension	■ Câble coupé■ Fusible défectueux, appareil hors circuit, câble coupé■ Court-circuit	■ Vérifier l'alimentation électrique KNX■ Changer le fusible défectueux, mettre l'interrupteur en circuit, vérifier le câble à l'aide d'un testeur de tension■ Vérifier le branchement
Le détecteur n'allume pas le luminaire	■ Pendant la journée, le réglage du seuil de déclenchement est en position nocturne■ Ampoule à incandescence défectueuse■ Interrupteur secteur en position ARRÊT■ Fusible défectueux■ Réglage incorrect de la zone de détection	■ Régler à nouveau■ Changer l'ampoule■ Mettre en circuit■ Changer le fusible, éventuellement vérifier le branchement■ Régler à nouveau

Problème Cause Solution

Le détecteur n'éteint pas le luminaire	■ Mouvement continu dans la zone de détection■ Le luminaire raccordé se trouve dans la zone de détection et se rallume sous l'effet des variations de température■ Le luminaire raccordé est en mode de marche forcée (LED allumée)	■ Contrôler la zone de détection, éventuellement la régler à nouveau ou la masquer■ Modifier la zone ou la masquer■ Désactiver le mode de marche forcée
Le détecteur s'allume et s'éteint continuellement	■ Le luminaire raccordé se trouve dans la zone de détection■ Des animaux se déplacent dans la zone de détection	■ Modifier la zone ou la masquer, augmenter la distance■ Modifier la zone ou la masquer
Modification de la portée du détecteur	■ Autres températures ambiantes	■ Réglage de précision de la zone de détection par caches enfichables
Le détecteur allume le luminaire de façon intempestive	■ Le vent agite des arbres et des arbustes dans la zone de détection■ Détection de voitures passant sur la chaussée■ Rayons solaires sur la lentille■ Variations subites de température dues aux intempéries (vent, pluie, nelge) ou à des courants d'air provenant de ventilateurs ou de fenêtres ouvertes■ Protection contre l'éblouissement activée■ Le détecteur est placé à proximité de la WiFi ou d'autres sources radio	■ Modifier la zone■ Modifier la zone■ Installer le détecteur dans un endroit protégé ou modifier la zone■ Modifier la zone, monter l'appareil à un autre endroit■ Commutation manuelle via le bouton/l'interrupteur■ Aucun mouvement pendant la durée de poursuite réglée + 60 s (protection contre l'éblouissement)■ Installer le détecteur au moins à 2 m de la source radio

NL

1. Over dit document

- Variante de superficie

Szerelési magasság	Lencse 20 m Lencse 8 m
	Beállítási fokozat	érintő irányban	sugárlány-ban	Beállítási fokozat	érintő irányban	sugárlány-ban
1,5 m	8	5 m	2,5 m	4	3 m	2,0 m
	-	6 m	2,5 m	-	5 m	2,5 m
	-	7 m	3,0 m	-	6 m	3,0 m
	-	8 m	3,0 m	-	7 m	3,0 m
	20	12 m	4,5 m	8	9 m	3,5 m
2,0 m	8	5 m	2,5 m	4	4 m	3,0 m
	-	6 m	3,0 m	-	5 m	3,0 m
	-	7 m	3,5 m	-	6 m	3,0 m
	-10 m	4,0 m	-8 m	3,0 m
	20	20 m	4,5 m	8	8 m	3,5 m
2,5 m	8	6 m	3,0 m	4	5 m	3,0 m
	-	8 m	4,0 m	-	7 m	3,5 m
	-10 m	5,0 m	-8 m	3,5 m
	-13 m	5,0 m	-9 m	4,0 m
	20	20 m	4,0 m	8	10 m	3,5 m
3,0 m	8	8 m	4,0 m	4	5 m	3,0 m
	-	9 m	4,5 m	-	6 m	3,0 m
	-12 m	5,0 m	-8 m	4,0 m
	-17 m	4,0 m	-10 m	4,5 m
	20	20 m	4,0 m	8	13 m	5,5 m
