BEDIENUNGSANLEITUNG IS 345 MX KNX STEINEL

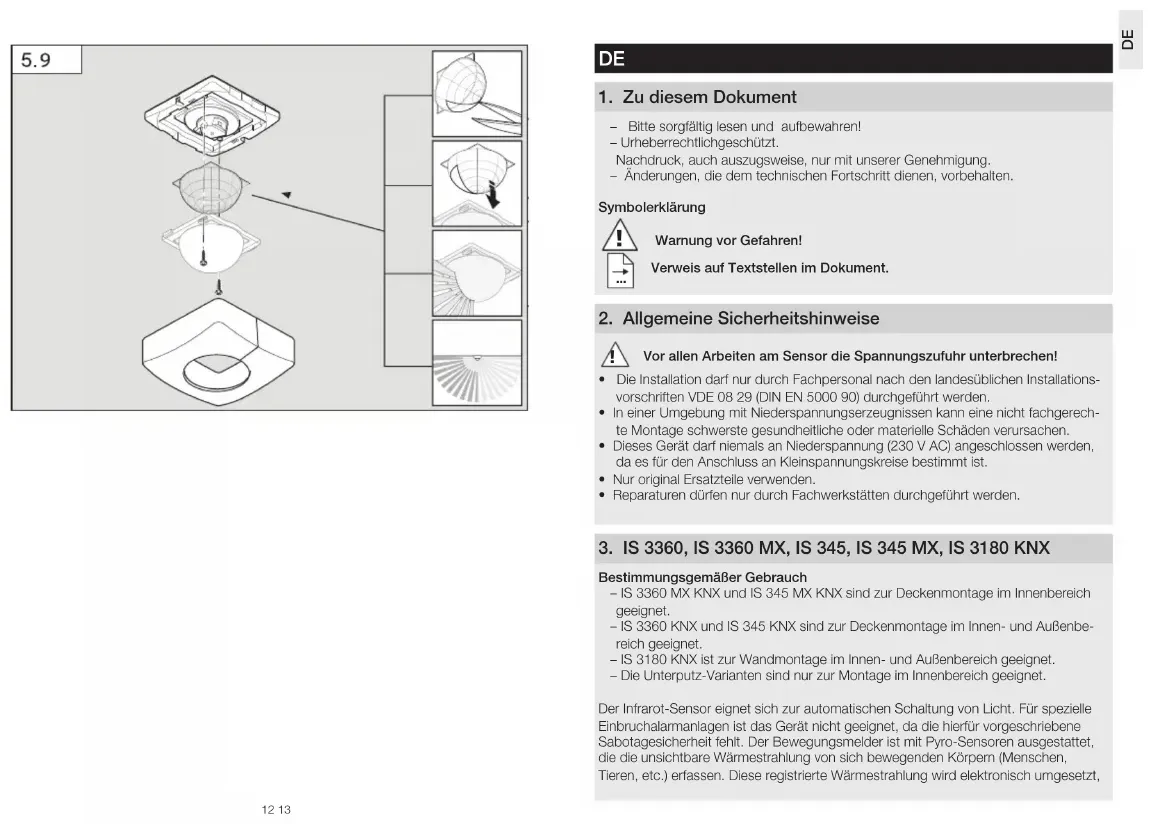

1 Zu diesem Dokument – Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten.Symbolerklärung Warnung vor Gefahren! Verweis auf Textstellen im Dokument 2 Allgemeine Sicherheitshinweise Vor allen Arbeiten am Sensor die Spannungszufuhr unterbrechen!• Die Installation darf nur durch Fachpersonal nach den landesüblichen Installations-vorschriften VDE 08 29 (DIN EN 5000 90) durchgeführt werden.• In einer Umgebung mit Niederspannungserzeugnissen kann eine nicht fachgerech-te Montage schwerste gesundheitliche oder materielle Schäden verursachen.• Dieses Gerät darf niemals an Niederspannung (230 V AC) angeschlossen werden, da es für den Anschluss an Kleinspannungskreise bestimmt ist.• Nur original Ersatzteile verwenden.• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden. 3 IS3360, IS3360 MX, IS345, IS 345 MX, IS3180 KNX Bestimmungsgemäßer Gebrauch – IS3360MXKNX und IS345MXKNX sind zur Deckenmontage im Innenbereich geeignet. – IS3360KNX und IS345KNX sind zur Deckenmontage im Innen- und Außenbe-reich geeignet. – IS3180KNX ist zur Wandmontage im Innen- und Außenbereich geeignet. – Die Unterputz-Varianten sind nur zur Montage im Innenbereich geeignet.Der Infrarot-Sensor eignet sich zur automatischen Schaltung von Licht. Für spezielle Einbruchalarmanlagen ist das Gerät nicht geeignet, da die hierfür vorgeschriebene Sabotagesicherheit fehlt. Der Bewegungsmelder ist mit Pyro-Sensoren ausgestattet, die die unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen, Tieren, etc.) erfassen. Diese registrierte Wärmestrahlung wird elektronisch umgesetzt,

!14 15 und ein angeschlossener Verbraucher (z. B. eine Leuchte) wird eingeschaltet. Zusätz- lich leuchtet die eingebaute rote LED. Durch Hindernisse, wie z. B. Mauern oder Glas- scheiben wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung. Alle Funktionseinstellungen können optional über die Fernbedienungen RC6, RC7 sowie die Smart Remote vorgenommen werden. (➔"7Zubehör") Lieferumfang Aufputzmontage (Abb31) Lieferumfang Unterputzmontage (Abb32) Geräteübersicht (Abb33) A Status LED B Programmiertaste C Lastmodul Zuleitung Aufputz D Lastmodul Zuleitung Unterputz E Designblende rund oder eckig F Sensormodul G Abdeckschale Produktmaße Aufputz/Unterputz (Abb34) IS3360 KNX, IS3360 MX KNX, IS345KNX Aufputz/Unterputz (Abb35) IS345 MXKNX Aufputz/Wandmontage (Abb36) IS3180KNX 4 Installationshinweise Schaltplan (Abb41) Zur Montage des IS3180KNX ist optional ein Eckwandhalter erhältlich (Art.-Nr. 035174 weiß). – Aufputz-Variante Bei Beschädigung der Dichtgummis müssen die Önungen zur Kabeldurchführung mit einem Doppelmembranstutzen M16 bzw. M20 (mind. IP54) abgedichtet werden. Zur Wandmontage ist neben den Dichtgummies ein Kondenswasserloch angedeutet (Ø 5mm Bohrer). Dies muss bei Bedarf geönet werden. (Abb53) 5 Montage

• Alle Bauteile auf Beschädigungen prüfen.

• Bei Schäden das Produkt nicht in Betrieb nehmen.

• Geeigneten Montageort unter Berücksichtigung der Reichweite und Bewegungser- fassung vornehmen. Montageschritte Unterputz-Zuleitung (Abb51) Montageschritte Aufputz-Zuleitung (Abb52) IS3360KNX, IS3360MX Highbay KNX, IS345KNX, IS345MXHighbay KNX Montageschritte Aufputz-Zuleitung (Wandmontage) IS3180KNX (Abb53)

• Designblende vom Sensormodul trennen.

• Sensormodul vom Lastmodul trennen. Montage Unterputz (Abb51)

• Steckverbindung anschließen.

• Programmiertaste (B) drücken.

• Befestigungsschrauben einsetzen und Lastmodul montieren.

• Einstellungen vornehmen. (➔ "6Funktionen und Einstellungen") Montage Aufputz (Abb52/53)

• Befestigungsschrauben einsetzen und Lastmodul montieren.

• Steckverbindung anschließen.

• Programmiertaste (B) drücken.

• Einstellungen vornehmen. (➔ "6Funktionen und Einstellungen")

• Sensor und Lastmodul zusammenstecken und verschrauben.

• Designblende aufstecken. Reichweitenbegrenzung Je nach Bedarf kann der Erfassungsbereich optimal eingestellt werden. – Durch Justierung der Linse. (Abb56/58) – Durch Verwendung der Abdeckschale. (Abb59)

• Zum Einstellen der gewünschten Reichweite die Schrauben lösen oder komplett entfernen.

• Linse in den gewünschten Bereich schieben.

• Die beiliegende Abdeckschale dient dazu beliebig viele Linsensegmente abzude- cken bzw. die Reichweite individuell zu verkürzen.

• Im Anschluss die Linse mit den Schrauben fixieren. Erfassungsbereich/Reichweite IS3360 KNX (Abb 54) IS345 KNX (Abb 56) IS3360 MX KNX (Abb 55) IS345 MX KNX (Abb 57) Montagehöhe Reichweite 14m 10m 9m 14m 6m 16m 2,8m 18m Montagehöhe Reichweite 14m 30 m×4 10m 25 m×4 8m 20 m×4 6m 15 m×4 4m 10 m×4 DE16 17 IS3180KNX (Abb 58) Montage- höhe 20 m Linse 8 m Linse Einstellstufe tangential radial Einstellstufe tangential radial 1,5 m 8 5 m 2,5 m 4 3 m 2,0 m – 6 m 2,5 m – 5 m 2,5 m – 7 m 3,0 m – 6 m 3,0 m – 8 m 3,0 m – 7 m 3,0 m 20 12 m 4,5 m 8 9 m 3,5 m 2,0 m 8 5 m 2,5 m 4 4 m 3,0 m – 6 m 3,0 m – 5 m 3,0 m – 7 m 3,5 m – 6 m 3,0 m – 10 m 4,0 m – 8 m 3,0 m 20 20 m 4,5 m 8 8 m 3,5 m 2,5 m 8 6 m 3,0 m 4 5 m 3,0 m – 8 m 4,0 m – 7 m 3,5 m – 10 m 5,0 m – 8 m 3,5 m – 13 m 5,0 m – 9 m 4,0 m 20 20 m 4,0 m 8 10 m 3,5 m 3,0 m 8 8 m 4,0 m 4 5 m 3,0 m – 9 m 4,5 m – 6 m 3,0 m – 12 m 5,0 m – 8 m 4,0 m – 17 m 4,0 m – 10 m 4,5 m 20 20 m 4,0 m 8 13 m 5,5 m Hinweis: Werkseitig sind 20 m voreingestellt.

• Befestigungsschrauben einsetzen und Lastmodul montieren.

• Sensor- und Lastmodul zusammenstecken und verschrauben.

• Funktionseinstellungen vornehmen. (➔ "6Funktion")

• Designblende aufstecken. 6 Funktion Die Applikationsbeschreibung finden Sie unter knxsteinelde Funktionen, die genutzt werden sollen, werden über das Parameter-Fenster "Allgemeine Einstellung" mit der Engineering Tool Software (ETS) ab Version ETS4.0 eingestellt.

1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.

2. Physikalische Adresse und Applikationsprogramm in den Bewegungsmelder laden.

Wenn Sie dazu aufgefordert werden, den Programmiertaster (B) drücken.

3. Nach erfolgreicher Programmierung erlischt die rote LED.

Funktionen RC6 – Service-Betrieb – Reichweite, Sensorempfindlichkeit HF – Helligkeitswert, Helligkeitssollwert, Teach-In – Nachlaufzeit Beleuchtungssteuerung – Einschaltverzögerung HLK, Raumüberwachung, Nachlaufzeit HLK – Einschaltdauer Grundbeleuchtung, Helligkeitssollwert, Teach-In – Präsenz- und Beleuchtungs-Testbetrieb Funktionen RC7 – Dimmfunktion – Licht AN/AUS 4h – Szene speichern aktivieren – Reset Smart Remote – Ersetzt die Fernbedienungen RC6 und RC7 – Steuerung per Smartphone oder Tablet – Passende App laden und per Bluetooth verbinden Zusatzfunktionen Smart Remote – Programm Mode LED Funktion – Programmierbetrieb: LED leuchtet – Normalbetrieb: LED bleibt aus – Testbetrieb: LED leuchtet bei detektierter Bewegung – Fernbedienung: LED blinkt ca. 10 mal pro Sekunde Detaillierte Beschreibungen in den Bedienungsanleitungen der jeweiligen Fernbedienung. 7 Zubehör – Nutzer Fernbedienung RC6 EAN 4007841 593018 – Service Fernbedienung RC7 EAN 4007841 592912 – Smart Remote EAN 4007841 009151 8 Betrieb/Pflege Witterungseinflüsse können die Funktion des Bewegungsmelders beeinflussen. Bei starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlauslösung kommen, da die plötzlichen Temperaturschwankungen nicht von Wärmequellen un- terschieden werden können. Die Erfassungslinse kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden. DE1918 9 Garantieerklärung Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-ClarholzAlle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leis-ten wir als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen:Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur oder Austausch mangelhafter Teile ggf. Austausch durch ein Nachfolge-modell oder Erstellung einer Gutschrift), die nachweislich innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen.Die Garantiezeit für• Sensorik / Außenleuchten / Innenleuchten beträgt: 5 Jahre und beginnt mit dem Kaufdatum des Produktes.Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leucht-mittel. Darüber hinaus ist die Garantie ausgeschlossen:• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produkt-teilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonsti-gem natürlichem Verschleiß zurückzuführen sind,• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigen-mächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanlei-tung erfolgt sind,• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,• bei Transportschäden oder -verlusten.Diese Herstellergarantie lässt Ihre gesetzlichen Rechte unberührt. Die hier beschriebe-nen Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht.Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).Geltendmachung Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbe-zeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung. HERSTELLER

HERSTELLER GARANTIE HERSTELLER GARANTIE 10 Technische Daten IS3180KNXIS3360 KNX IS3360MX KNXIS345 KNX IS345MX KNXAbmessungen(L×B×H)Aufputz rund Ø Aufputz eckig Unterputz rund ØUnterputz eckig126×65mm95×95×65mm124×78mm94×94×78mmVersorungs-spannungKNX Busspannung, 21 V - 30 V (SELV)Einstellungen über ETS-Software, Fernbedienung oder BUSSensorik Passiv-InfrarotErfassungs-winkel180° mit 90° Önungswinkel360° mit 180° Önungswinkel180° mit 45° Önungswinkel180° mit 45° ÖnungswinkelReichweiten Grund- einstellung 1 max. 8 - 20 m tangential; temperatur- stabilisiertGrund- einstellung 2max. 4 - 8m;temperatur-stabilisiert+ Feinjustierung durch Verschie-ben der Linse und Abdeck-schalenIS3360 KNXmax. 20 m tangential; temperatur- stabilisiertIS3360 MX KNX max. 18m; temperatur- stabilisiert + Feinjustierung durch Abdeck-schalenmax. 20×4m (tangential),max. 12×4 m (radial); temperatur- stabilisiert+ Feinjustierung durch Abdeck-schalenmax. 30×4m (radial) bei 14m Montagehöhe; temperatur- stabilisiert+ Feinjustierung durch Abdeck-schalenSchaltzonen 448 1416 280 120Dämmerungs-einstellung2 - 1000Lux, TeachDämmerungs-einstellung Grundhelligkeit2 - 1000 Lux, Teach DE2120 Störung Ursache Abhilfe Sensor ohne Spannung Leitung unterbrochen Sicherung defekt, nicht eingeschaltet, Leitung unterbrochen Kurzschluss KNX Spannungsversor- gung überprüfen neue Sicherung, Netzschalter einschalten, Leitung mit Spannungs- prüfer überprüfen Anschlüsse überprüfen Sensor schaltet nicht ein bei Tagesbetrieb, Dämmerungseinstellung steht auf Nachtbetrieb Glühlampe defekt Netzschalter AUS Sicherung defekt Erfassungsbereich nicht gezielt eingestellt neu einstellen Glühlampe austauschen einschalten neue Sicherung, evtl. Anschluss überprüfen neu justieren Sensor schaltet nicht aus dauernde Bewegung im Erfassungsbereich geschaltete Leuchte befindet sich im Erfassungsbereich und schaltet durch Temperaturverände- rung neu geschaltete Leuchte befindet sich im Dauer- licht-Betrieb (LED an) Bereich kontrollieren und evtl. neu justieren, bzw. abdecken Bereich ändern bzw. abdecken Dauerlichtbetrieb deaktivieren Sensor schaltet immer EIN/AUS geschaltete Leuchte befindet sich im Erfassungsbereich Tiere bewegen sich im Erfassungsbereich Bereich umstellen bzw. abdecken, Abstand vergrößern Bereich umstellen, bzw. abdecken Sensor-Reichweiten- veränderung andere Umgebungs- temperaturen Erfassungsbereich durch Abdeckschalen genau einstellen Sensor schaltet unerwünscht ein Wind bewegt Bäume und Sträucher im Erfassungsbereich Erfassung von Autos auf der Straße Sonnenlicht fällt auf die Linse plötzliche Temperatur- veränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offenen Fenstern Blendschutz aktiv Sensor in der Nähe von WLAN oder anderen Funkquellen Bereich umstellen Bereich umstellen Sensor geschützt anbringen oder Bereich umstellen Bereich verändern, Montageort verlegen manuelles Schalten über Taster/Schalter keine Bewegung innerhalb der eingestell- ten Nachlaufzeit + 60 s (Blendschutz) mindestens 2 m von der Funkquelle entfernt installieren Störung Ursache Abhilfe

Schutzart Aufputz: IP54 Unterputz: IP20 Temperatur- bereich - 20 °C bis + 50 °C AusgangLicht Licht 1 - Licht 2 Schalten, Dimmen, Grundhelligkeit weitere Ausgänge In-Betrieb-Telegramm 11 Entsorgung Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wieder- verwertung zugeführt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. 12 Betriebsstörungen22 23
