Caractéristiques techniques	Jig pour charnières dissimulées, compatible avec diverses tailles de charnières, construction robuste en plastique durable.
Utilisation	Permet de percer des trous précis pour l'installation de charnières dissimulées sur des portes et des meubles.
Maintenance et réparation	Nettoyer régulièrement le jig pour éviter l'accumulation de résidus de bois, vérifier l'état des pièces mobiles.
Sécurité	Utiliser des lunettes de protection lors de l'utilisation, s'assurer que la perceuse est correctement fixée avant de percer.
Informations générales	Produit léger et portable, idéal pour les bricoleurs et les professionnels, garantit des résultats précis et professionnels.

FOIRE AUX QUESTIONS - Concealed Hinge Jig Kreg

Comment utiliser le Kreg Concealed Hinge Jig ?

Pour utiliser le Kreg Concealed Hinge Jig, commencez par fixer le gabarit sur la porte avec les vis fournies. Ensuite, placez le gabarit sur le bord de la porte à la hauteur désirée et ajustez la profondeur de perçage. Utilisez une perceuse équipée d'un foret adapté pour percer les trous pour les charnières.

Quelle taille de perceuse est compatible avec le Kreg Concealed Hinge Jig ?

Le Kreg Concealed Hinge Jig est compatible avec la plupart des perceuses standard. Assurez-vous d'utiliser une perceuse sans fil ou filaire qui peut accepter des forets de 35 mm pour les trous des charnières.

Comment ajuster la profondeur de perçage sur le gabarit ?

Pour ajuster la profondeur de perçage, dévissez la vis de réglage sur le gabarit, déplacez la pièce de réglage à la profondeur souhaitée, puis resserrez la vis pour maintenir la position.

Que faire si le trou percé est trop large ?

Si le trou percé est trop large, cela peut être dû à un mouvement du gabarit pendant le perçage. Assurez-vous que le gabarit est bien fixé et stable avant de percer. Vous pouvez également utiliser des rondelles ou des inserts pour compenser un trou trop large.

Est-ce que le Kreg Concealed Hinge Jig fonctionne avec toutes les charnières dissimulées ?

Le Kreg Concealed Hinge Jig est conçu pour fonctionner avec la plupart des charnières dissimulées standard. Cependant, il est recommandé de vérifier les spécifications de vos charnières pour s'assurer de la compatibilité.

Comment nettoyer et entretenir le Kreg Concealed Hinge Jig ?

Pour nettoyer le Kreg Concealed Hinge Jig, utilisez un chiffon doux pour enlever la poussière et les débris. Évitez d'utiliser des produits chimiques agressifs. Rangez le gabarit dans un endroit sec pour éviter la corrosion.

Où puis-je trouver des tutoriels vidéo sur l'utilisation du Kreg Concealed Hinge Jig ?

Vous pouvez trouver des tutoriels vidéo sur l'utilisation du Kreg Concealed Hinge Jig sur le site officiel de Kreg ou sur des plateformes de partage de vidéos comme YouTube. Recherchez des termes comme 'Kreg Concealed Hinge Jig tutorial' pour des instructions détaillées.

MODE D'EMPLOI Concealed Hinge Jig Kreg

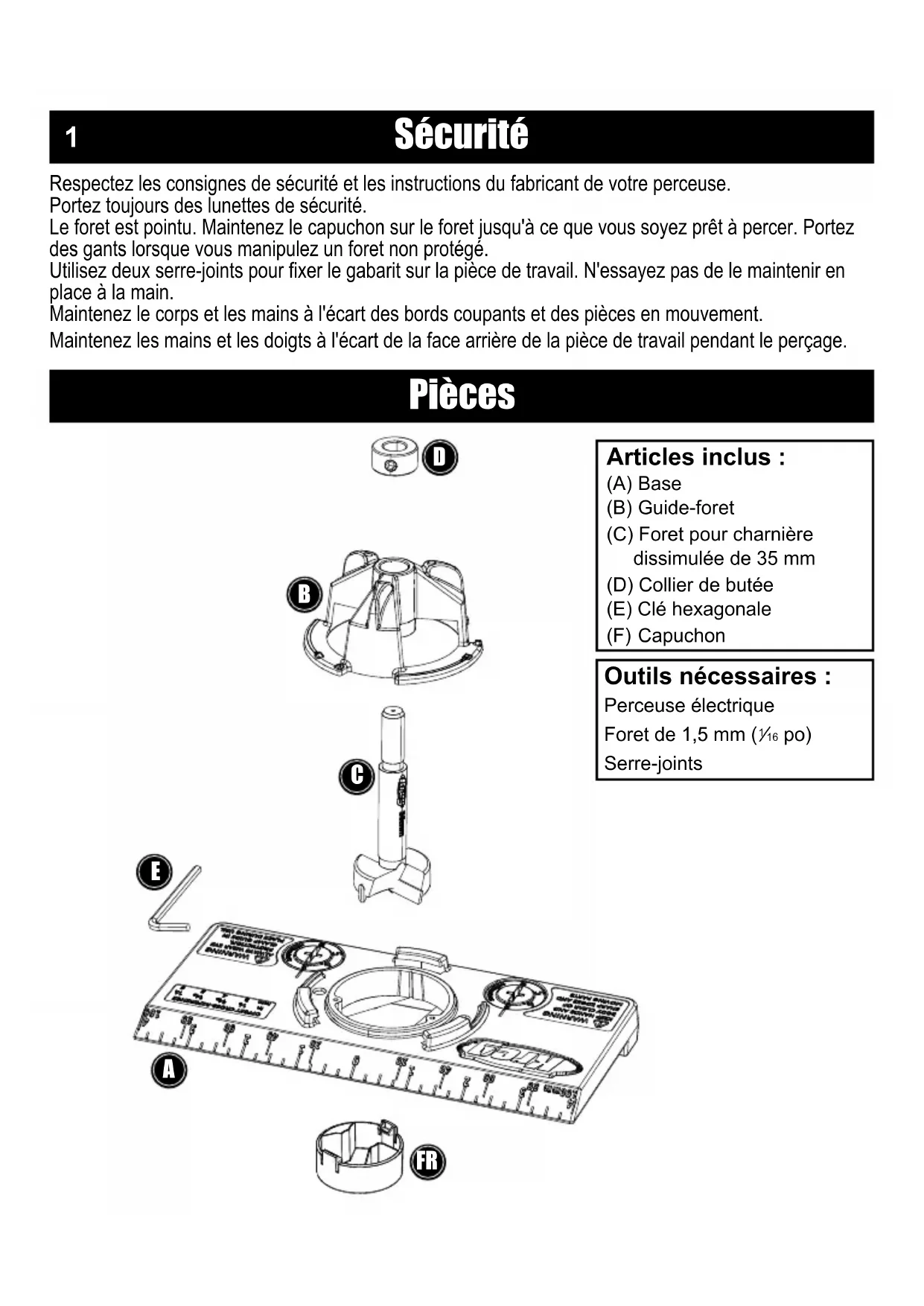

Respectez les consignes de sécurité et les instructions du fabricant de votre perceuse.

Portez toujours des lunettes de sécurité.

Le foret est pointu. Maintenez le capuchon sur le foret jusqu'à ce que vous soyez prêt à percer. Portez des gants lorsque vous manipulez un foret non protégé.

Utilisez deux serre-joints pour fixer le gabarit sur la pièce de travail. N'essayez pas de le maintenir en place à la main.

Maintenez le corps et les mains à l'écart des bords coupants et des pièces en mouvement.

Maintenez les mains et les doigts à l'écart de la face arrière de la pièce de travail pendant le perçage.

Pièces

(A) Base

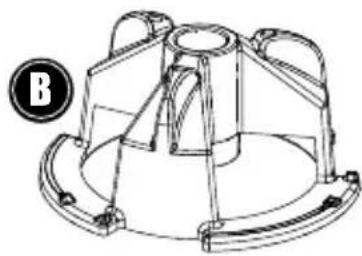

(B) Guide-foret
(C) Foret pour charnière dissimulée de 35 mm
(D) Collier de butée
(E) Clé hexagonale
(F) Capuchon

Outils nécessaires :

Perceuse électrique

Foret de 1,5 mm ( 116 po)

Serre-joints

Assemblage

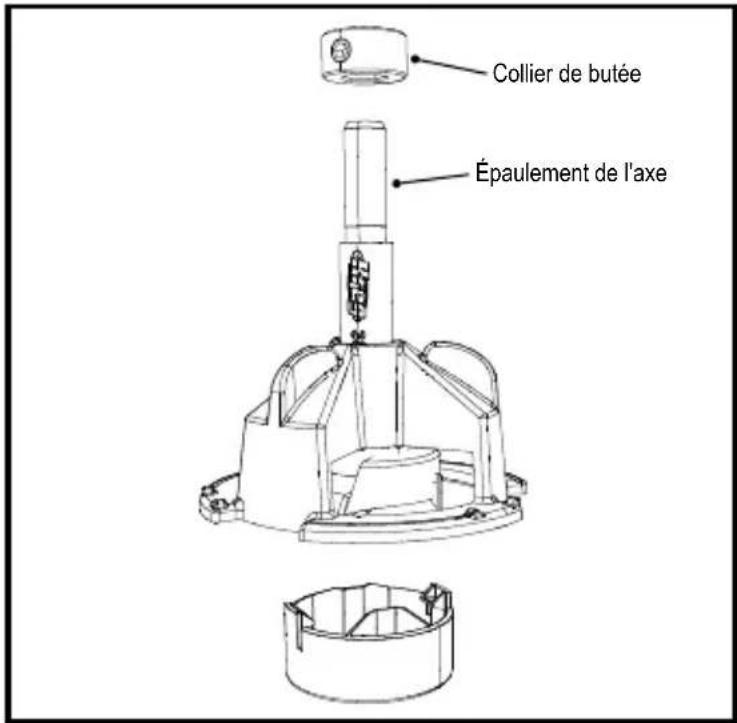

Tournez le guide-foret dans le sens contraire des aiguilles d'une montre et retirez-le de la base. Insérez le foret pour charnière dissimulée de 35 mm dans le guide-foret et glissez le collier de butée sur l'axe du foret jusqu'à ce qu'il repose sur l'épaulement de l'axe. Serrez la vis de réglage à l'aide de la clé hexagonale. Mettez le guide-foret et le foret de 35 mm de côté.

! AVERTISSEMENT Le foret est pointu. Maintenez le capuchon sur le foret jusqu'à ce que vous soyez prêt à percer. Portez des gants lorsque vous manipulez un foret non protégé.

! ATTENTION Le foret inclus avec le gabarit possède une longueur précise et est doté d'un épaulement permettant le positionnement précis du collier de butée. Utilisez uniquement un foret pour charnière dissimulée de 35 mm comme pièce de rechange.

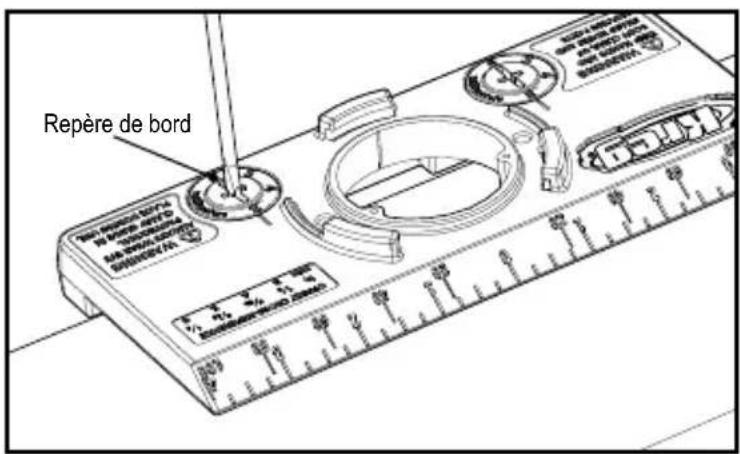

Consultez les instructions du fabricant de votre charnière pour connaître la distance entre le bord de la porte et le bord du trou de la charnière de 35 mm. À l'aide d'un tournevis à lame plate, tournez les repères de bord de façon à ce que la dimension appropriée s'aligne sur le trait de la base. La dimension entre le bord de la porte et le bord du trou est généralement indiquée en millimètres. Si une dimension est donnée en fraction de pouce, consultez le tableau de conversion.

Collier de butée Épaulement de l'axe

Repère de bord

Dimension exprimée en fraction de pouce	Réglage des repères de bord sur la dimension en millimètre
1/8 po 3 mm
5/32 po 4 mm
3/16 po 5 mm
1/4 po 6 mm

3

Assemblage

Lorsque les instructions du fabricant spécifient la distance entre le bord de la porte et le centre du trou de la charnière, consultez le tableau pour connaître le bon réglage du repère de bord.

ATTENTION Si les instructions d'installation fournies avec vos charnières sont vagues, incomplètes ou manquantes, contactez le fabricant ou le quincailler pour obtenir des instructions complètes. Les principaux fabricants de quincaillerie disposent de ces informations sur leur site Web.

Distance entre le bord de la porte et le centre du trou	Réglage du repère de bord
21 mm 3 mm
22 mm 4 mm
23 mm 5 mm
24 mm 6 mm

Utilisation du gabarit

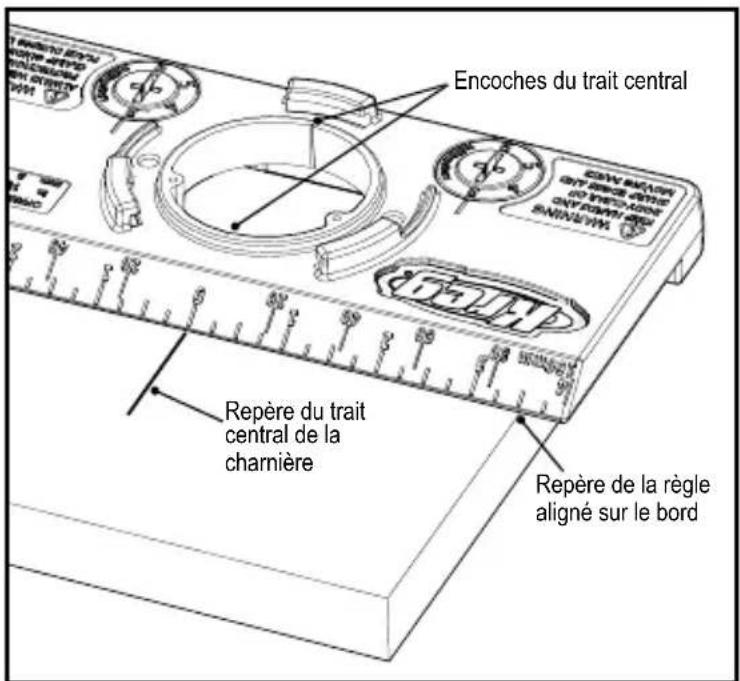

Placez la base en vous assurant que les cames du repère de bord en bas de la base se trouvent contre le bord à charnière de la porte. Mesurez la distance à partir du haut ou du bas de la porte en utilisant la règle sur le rebord biseauté de la base (repère de 3 1/2 po aligné sur le bord illustré) ou en alignant un trait central marqué d'un « 0 » sur la règle. Fixez la base à la porte à l'aide de deux serre-joints, un au-dessus du support du guide-foret et l'autre sous celui-ci.

ATTENTION Pour garder le contact entre les deux cames du repère de bord et la porte, la distance entre le haut et le bas de la porte et le centre du trou de la charnière doit être d'au moins 51 mm (2 po).

Encoches du trait central Repère du trait central de la charnière Repère de la règle aligné sur le bord

Utilisation du gabarit

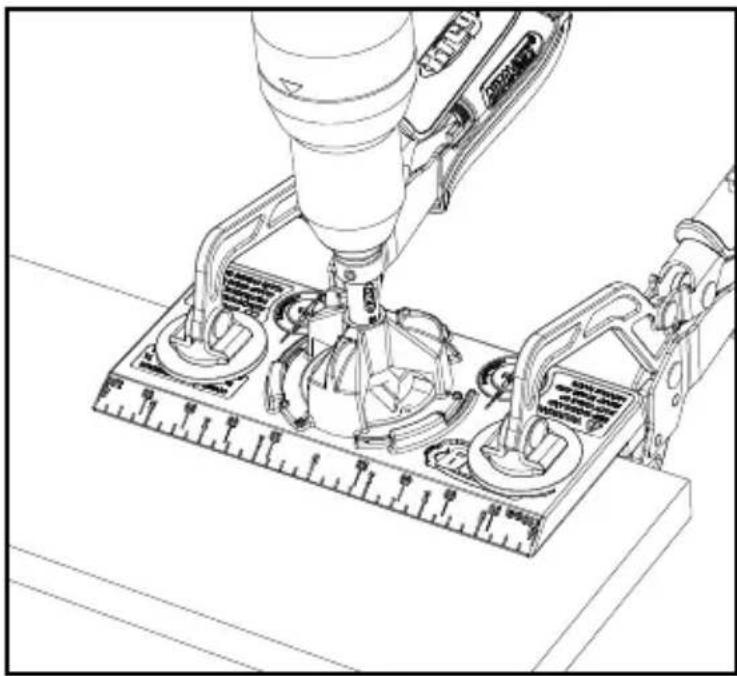

Insérez le foret dans une perceuse électrique, retirez le capuchon du foret et insérez le guide-foret et le foret dans la base en tournant le guide-foret dans le sens des aiguilles d'une montre jusqu'à ce qu'il enclenche les crans de positionnement. Allumez la perceuse, attendez qu'elle atteigne sa vitesse maximale et percez le trou. Arrêtez de percer lorsque le collier de butée entre en contact avec le guide-foret. Pendant que la perceuse fonctionne, retirez le foret du trou et éteignez la perceuse. Retirez le guide-foret et le foret de la base.

! ATTENTION Utilisez toujours deux serre-joints pour maintenir le gabarit.

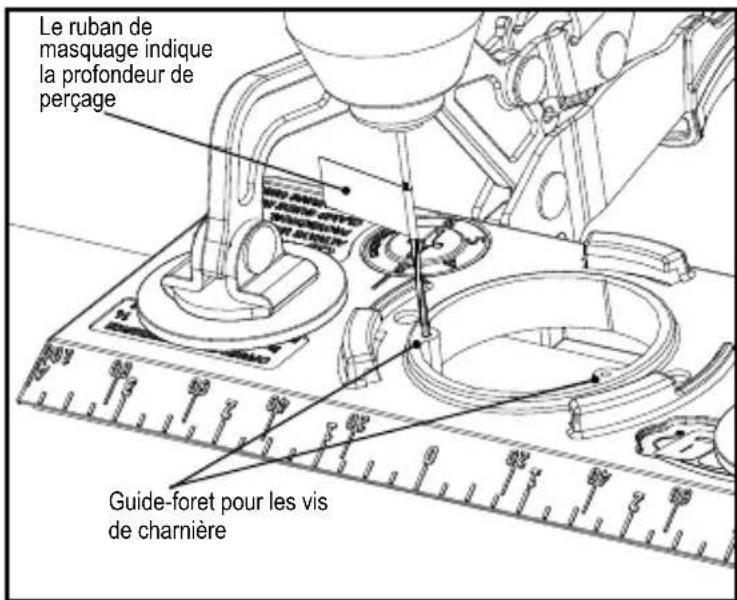

Insérez un foret de 1,5 mm ( 1/_16 po) dans la perceuse électrique. Insérez le foret dans le guide-foret pour vis de charnière de la base et percez des trous pilotes dans la porte. Détachez la base et déplacez-la jusqu'à l'emplacement de la prochaine charnière.

! ATTENTION La plupart des vis de charnière nécessite un trou pilote de 1,5 mm ( 116 po). Vérifiez la taille de trou pilote de vos vis de charnière avant de percer.
ATTENTION Pour éviter de percer accidentellement des trous dans la porte lorsque vous percez les trous pilotes des vis de charnière, enroulez du ruban de masquage sur le foret de 22 mm (7/8 po) à partir de la pointe (13 mm [1/2 po] pour l'épaisseur de la base, plus 10 mm [3/8 po] pour la profondeur du trou pilote).

Suivez les instructions du fabricant de votre charnière pour positionner les plaques de montage de la charnière dans l'armoire.

Le ruban de masquage indique la profondeur de perçage Guide-foret pour les vis de charnière
