Shelf Pin Jig - Perceuse Kreg - Notice d'utilisation et mode d'emploi gratuit

Nom du produit	Kreg Shelf Pin Jig
Type de produit	Jig de perçage pour étagères
Matériaux compatibles	Bois, panneaux de particules, MDF
Diamètre des trous	5 mm
Profondeur de perçage	Réglable selon l'épaisseur du matériau
Utilisation	Permet de percer des trous pour les supports d'étagères avec précision
Accessoires inclus	Guide de perçage, gabarit de positionnement
Maintenance	Nettoyer après utilisation, vérifier l'état des accessoires
Sécurité	Utiliser des lunettes de protection lors du perçage
Poids	Léger et facile à manipuler
Dimensions	Compact, facile à ranger
Garantie	Garantie limitée selon le fabricant

FOIRE AUX QUESTIONS - Shelf Pin Jig Kreg

Comment utiliser le Kreg Shelf Pin Jig ?

Pour utiliser le Kreg Shelf Pin Jig, commencez par fixer le gabarit sur le panneau où vous souhaitez percer les trous pour les goupilles. Assurez-vous qu'il est bien aligné. Ensuite, utilisez une perceuse équipée d'une mèche de 5 mm pour percer à travers les trous du gabarit.

Quels types de matériaux puis-je utiliser avec le Kreg Shelf Pin Jig ?

Le Kreg Shelf Pin Jig peut être utilisé sur divers matériaux tels que le bois massif, le contreplaqué et les panneaux de particules. Assurez-vous que l'épaisseur du matériau est compatible avec les goupilles que vous utilisez.

Quelle taille de mèche dois-je utiliser pour percer les trous ?

Pour le Kreg Shelf Pin Jig, il est recommandé d'utiliser une mèche de 5 mm pour percer les trous destinés aux goupilles.

Comment puis-je ajuster la profondeur des trous ?

La profondeur des trous est déterminée par la longueur de la mèche utilisée. Assurez-vous de ne pas percer plus profondément que nécessaire pour éviter de traverser le matériau. Le gabarit est conçu pour guider le perçage à la bonne profondeur.

Mon Kreg Shelf Pin Jig ne semble pas s'aligner correctement, que faire ?

Vérifiez que le gabarit est bien fixé et aligné avec le bord du panneau. Si nécessaire, utilisez un niveau pour vous assurer qu'il est droit. Vous pouvez également vérifier les réglages de la profondeur de perçage.

Est-il possible d'utiliser le Kreg Shelf Pin Jig pour des projets en extérieur ?

Le Kreg Shelf Pin Jig est conçu pour une utilisation en intérieur. Si vous l'utilisez pour des projets extérieurs, assurez-vous d'utiliser des matériaux résistants aux intempéries et de les traiter avec un produit de protection approprié.

Comment nettoyer et entretenir mon Kreg Shelf Pin Jig ?

Pour nettoyer votre Kreg Shelf Pin Jig, essuyez-le avec un chiffon sec après chaque utilisation pour enlever la poussière et les débris. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le gabarit.

Où puis-je acheter des goupilles supplémentaires pour le Kreg Shelf Pin Jig ?

Les goupilles supplémentaires pour le Kreg Shelf Pin Jig peuvent être achetées dans les magasins de bricolage, sur le site officiel de Kreg ou auprès de revendeurs en ligne.

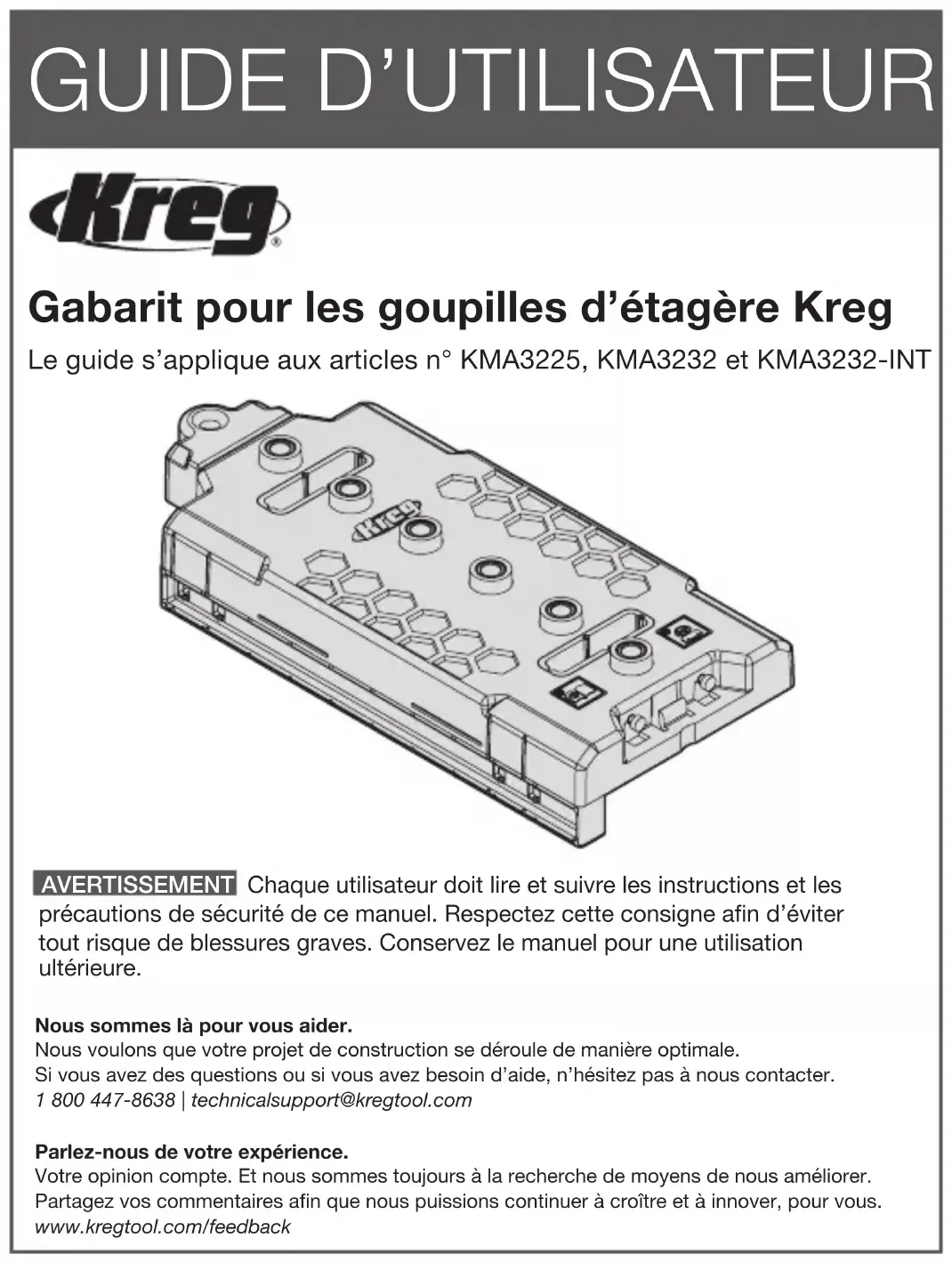

MODE D'EMPLOI Shelf Pin Jig Kreg

Gabarit pour les goupilles d'étagère Kreg

Le guide s'applique aux articles n° KMA3225, KMA3232 et KMA3232-INT

AVERTISSEMENT Chaque utilisateur doit lire et suivre les instructions et les précautions de sécurité de ce manuel. Respectez cette consigne afin d'éviter tout risque de blessures graves. Conservez le manuel pour une utilisation ultérieure.

Nous sommes là pour vous aider.

Nous voulons que votre projet de construction se déroule de manière optimale. Si vous avez des questions ou si vous avez besoin d'aide, n'hésitez pas à nous contacter. 1 800 447-8638 | [e-mail]

Parlez-nous de votre expérience.

Votre opinion compte. Et nous sommes toujours à la recherche de moyens de nous améliorer. Partagez vos commentaires afin que nous puissions continuer à croître et à innover, pour vous. www.kregtool.com/feedback

Table des matières

Précautions de sécurité	14
Avant l'assemblage.	15
Assemblage.	16
Armoires à cadre	17
Armoires sans cadre	18
Mode d'emploi	20

Utilisation du gabarit pour l’installation de la quincaillerie dans l’armoire . .21

Connector les gabarits ensemble . .23

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Entretien et nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Accessoires. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Précautions de sécurité

AVERTISSEMENT Avant d'utiliser un outil électrique avec ce produit, veuillez lire et suivre les instructions et les précautions de sécurité du fabricant de l'outil, en plus des précautions de sécurité ci-dessous, afin de réduire le risque de blessures graves dues à des risques comme le feu, les chocs électriques ou les mèches de forage rotatives.

■ Suivez les consignes de sécurité du fabricant de votre perceuse.

■ Suivez les consignes de sécurité du fabricant de votre serre-joint. Gardez vos mains éloignées lors du serrage pour éviter les points de pincement. La limite de serrage de ce gabarit est de 300 lb (136 kg).
■ Lors du perçage, assurez-vous toujours que la pièce de travail est solidement ancrée en place. Il est dangereux de tenir une pièce de travail en place à l'aide de votre main.
- La mèche de forage est aiguisée; manipulez-la avec précaution et évitez de faire des coupes involontairement. La mèche de forage peut être chaude à la suite d'une utilisation continue.
■ Portez toujours l'équipement de protection personnelle adéquat en plus de ce que conseille le fabricant de votre perceuse.
■ Faites attention lorsque vous devenez familier avec l'outil en raison d'une utilisation fréquente. Employez systématiquement des pratiques de travail sécuritaires. Un moment d'inattention est suffisant pour causer des blessures graves.

AVERTISSEMENT Évitez de positionner vos mains de la mauvaise façon, car un glissement soudain pourrait causer un contact avec la mèche de forage en rotation.

AVERTISSEMENT N'utilisez pas cet outil ou toute autre machine lorsque vous êtes sous l'influence de drogues, d'alcool ou de médicaments.

AVERTISSEMENT Ce produit peut vous exposer à des produits chimiques, notamment l'acrylonitrile ou d'autres types dont l'État de Californie reconnaît être cancérigènes et nocifs pour la reproduction. Pour en savoir plus, visitez www.P65Warnings.ca.gov.

AVERTISSEMENT Le perçage, le sciage, le ponçage ou l'usinage des produits du bois peuvent vous exposer à la poussière de bois, une substance reconnue par l'État de Californie comme étant cancérigène. Évitez d'inhaler la poussière de bois ou utilisez un masque anti-poussière ou d'autres mesures de protection personnelle. Pour en savoir plus, visitez www.P65Warnings.ca.gov/wood.

Avant l'assemblage

Consultez cette section avant de commencer. Assurez-vous d'avoir tous les outils et les matériaux à portée de main et comparez ce qui se trouve dans l'emballage du produit avec les articles énumérés dans la section Description du produit. Si un article semble manquant ou perdu, n'utilisez pas ce produit. Contactez le support technique ou retournez le produit où vous l'avez acheté.

Outils/Matériel recommandés

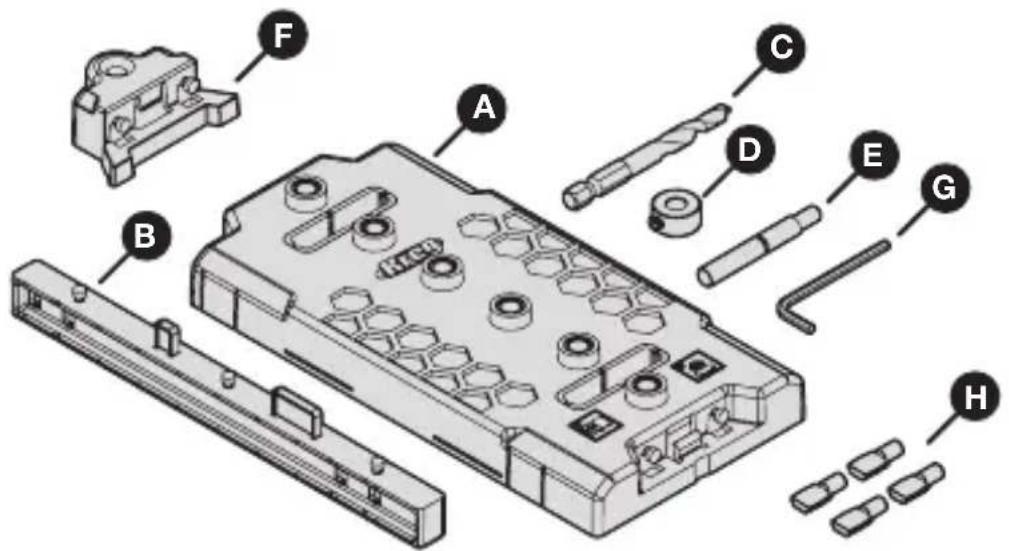

Description du produit

Pièce	Description Pièce Description
A	Gabarit pour les goupilles d’étagère
B Clôture F Extension du gabarit
C* Meche de forage G Clé hexagonale
D	Bague d’arrêt avec vis de blocage

E** Goupille de positionnement
H	Goupilles d’étagère de 1/4 po ou 5 mm (4x)

*Si des mèches de forage de remplacement ou de taille différente sont nécessaires, des mèches de 1/4 po ou de 5 mm sont disponibles séparément.

** La goupille de positionnement est à double extrémité pour les trous pour les goupilles d'étagère de 1/4 po et 5 mm.

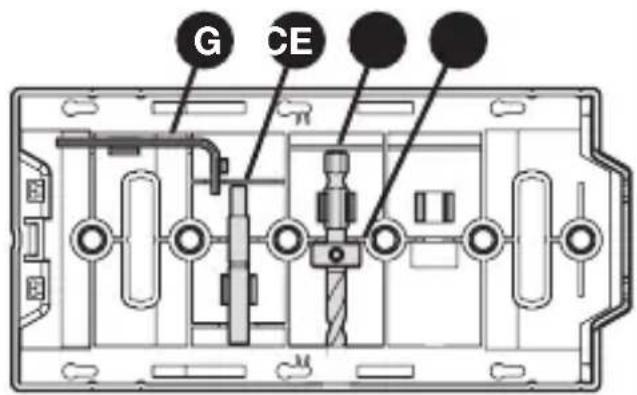

Rangement pour outils intégré

Le gabarit (A) offre un espace de rangement intégré pour les objets suivants :

■ Clé hexagonale (G)
■ Goupille de positionnement (E)
■ Mèche de forage (C) avec bague d'arrêt (D) intégrée

G CE

Assemblage

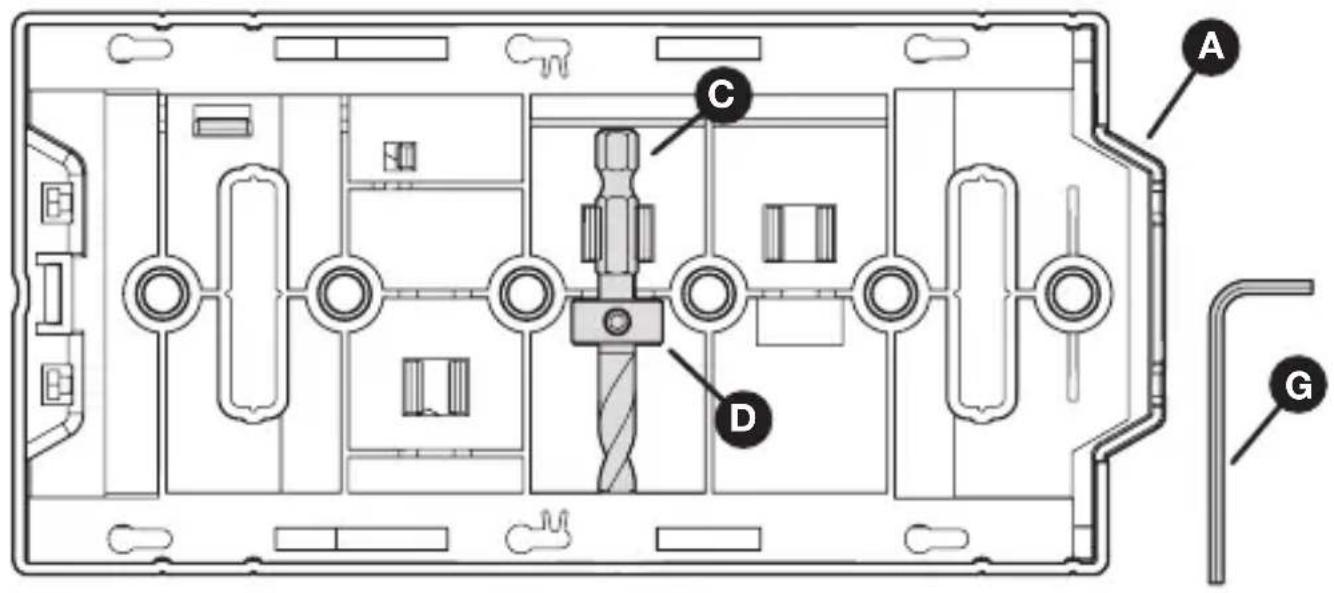

1 Réglage de la bague d'arrêt sur la mèche de forage

a. Faites glisser la bague d'arrêt (D) sur la mèche de forage (C).
b. Placez la mèche de forage (C) et la bague d'arrêt (D) dans la fente de rangement à l'arrière du gabarit (A).
c. Faites glisser l'extrémité de la mèche de forage (C) dans le trou situé sur le bord de la fente de rangement jusqu'à ce qu'elle s'arrête.
d. Positionnez la bague d'arrêt (D) dans l'orifice de la fente de rangement.
e. Utilisez la clé hexagonale (G) pour serrer la vis de réglage dans la bague d'arrêt (D).

2 Déterminer votre type d'armoire

Pour les armoires à cadre, passez à la section suivante.

Pour les armoires sans cadre, passez à la section Fixer la clôture au gabarit (page 18).

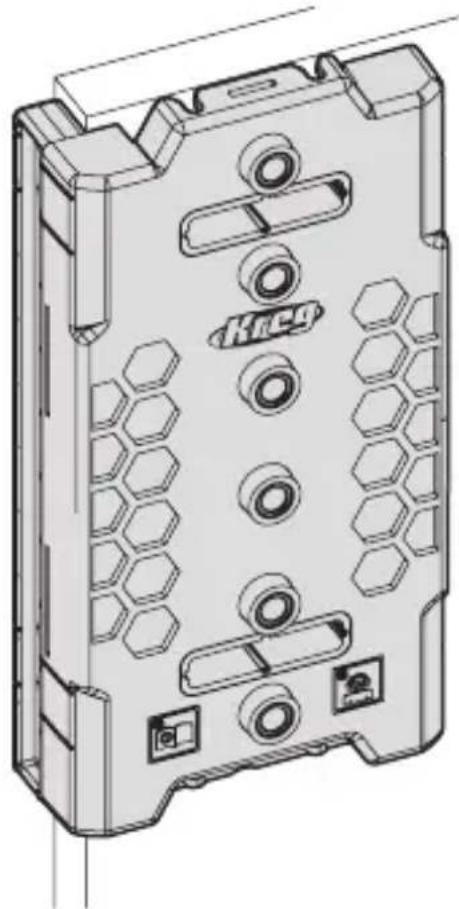

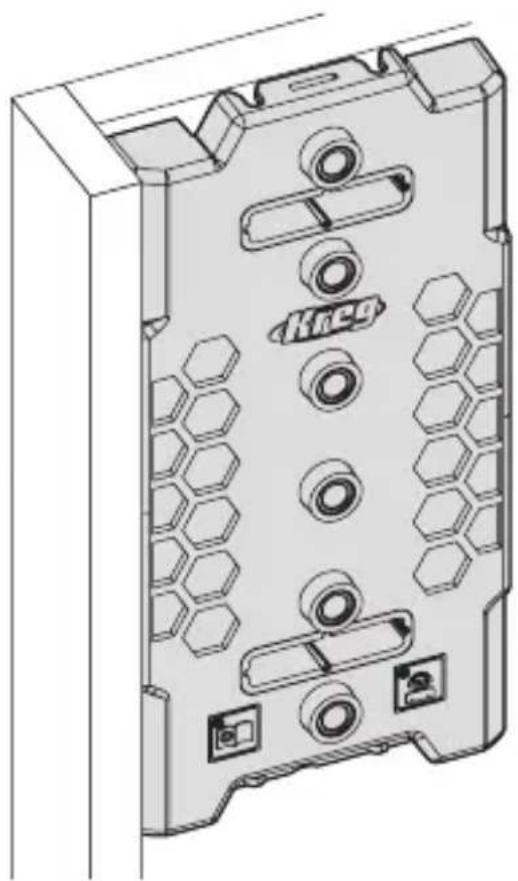

1 Positionner le gabarit

Astuce Bien que vous puissiez utiliser le haut ou le bas du gabarit comme référence, nous vous recommandons d'utiliser le haut afin de pouvoir utiliser l'extension du gabarit lorsque vous vous déplacez vers le bas. Utilisez la même extrémité de référence du gabarit tout en perçant tous les trous pour les goupilles de l'étagère pour maintenir un alignement précis de gauche à droite et d'avant en arrière.

a. Alignez le gabarit avec le coin intérieur de l'armoire et le cadre.

AVERTISSEMENT Suivez les consignes de sécurité du fabricant de votre serre-joint. Gardez vos mains éloignées lors du serrage pour éviter les points de pincement. La limite de serrage de ce gabarit est de 300 lb (136 kg).

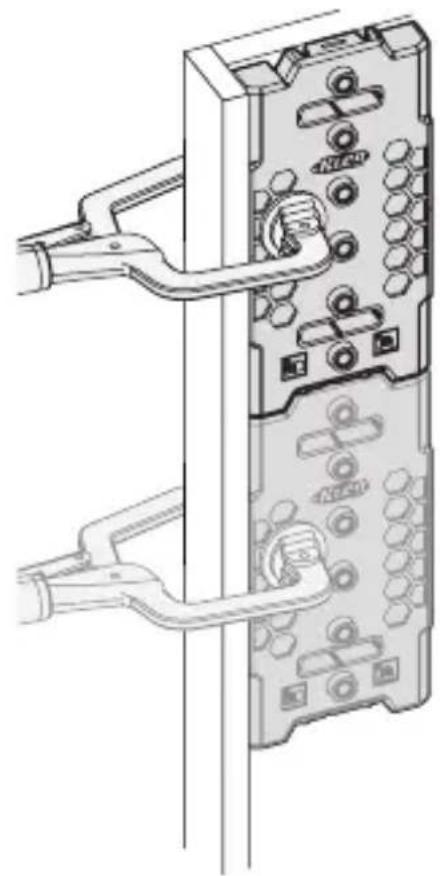

a. Utilisez un serre-joint à l'endroit indiqué ci-dessous pour fixer le gabarit (A) en place.
b. Si vous utilisez deux gabarits connectés, serrez les deux.

Astuce Si votre armoire est déjà assemblée, retirez la clôture et placez le gabarit contre l'arrière de l'armoire en utilisant le même point de référence que pour l'avant et maintenez-le soigneusement en place pendant que vous percez votre premier trou. Utilisez ensuite l'extension de gabarit et la goupille de positionnement pour continuer.

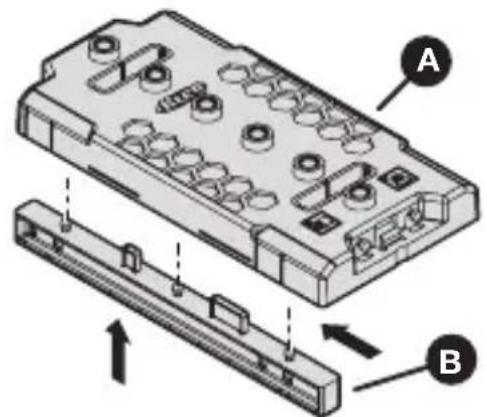

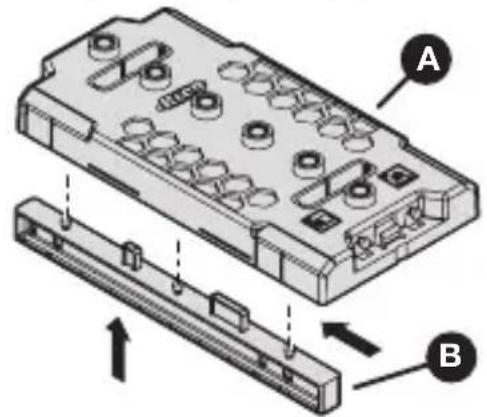

1 Attacher la clôture au gabarit

a. Insérez la clôture (B) dans la base du gabarit (A).
b. Faites glisser la clôture (B) horizontalement pour la maintenir en place.

Remarque Pour enlever la clôture (B), faites-la glisser horizontalement et éloignez-la du gabarit (A).

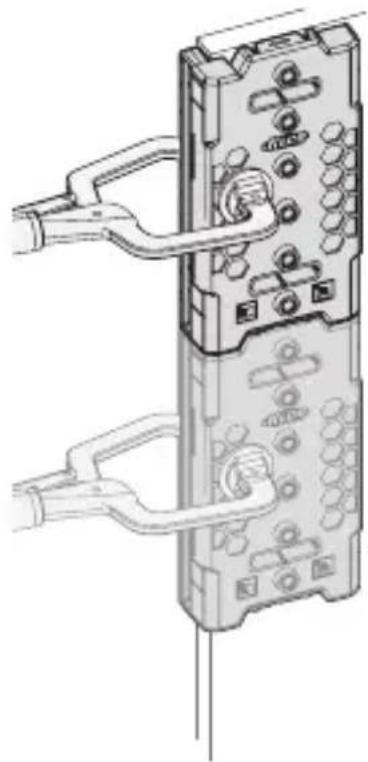

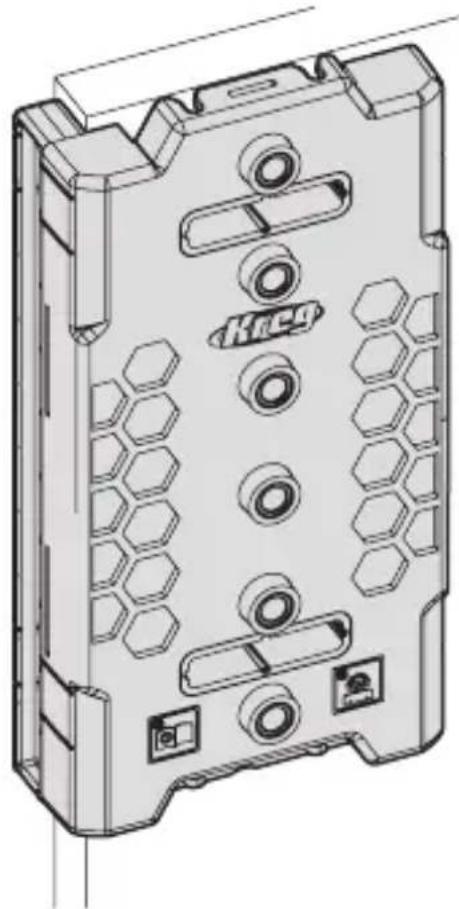

2 Positionner le gabarit

Astuce Bien que vous puissiez utiliser le haut ou le bas du gabarit comme référence, nous vous recommandons d'utiliser le haut afin de pouvoir utiliser l'extension du gabarit lorsque vous vous déplacez vers le bas. Utilisez la même extrémité de référence du gabarit tout en perçant tous les trous pour les goupilles de l'étagère pour maintenir un alignement précis de gauche à droite et d'avant en arrière.

Remarque Lorsque vous passez des trous avant aux trous arrière, fixez la clôture de l'autre côté du gabarit.

a. Alignez le gabarit avec le coin intérieur de l'armoire et le cadre frontal.

AVERTISSEMENT Suivez les consignes de sécurité du fabricant de votre serre-joint. Gardez vos mains éloignées lors du serrage pour éviter les points de pincement. La limite de serrage de ce gabarit est de 300 lb (136 kg).

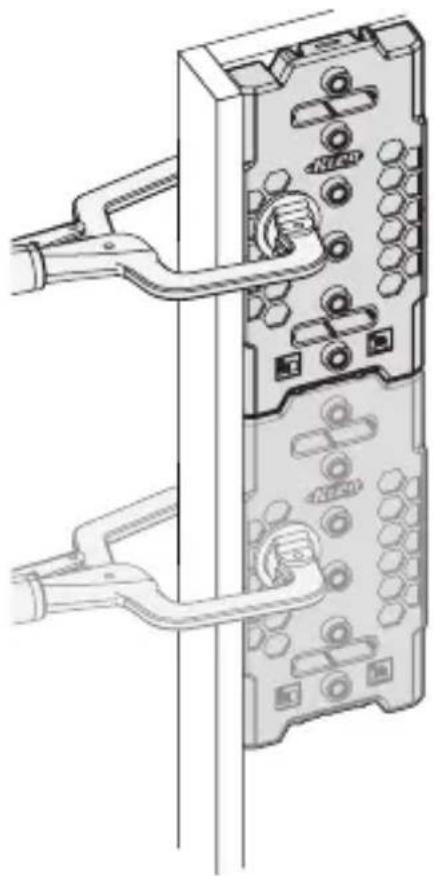

a. Utilisez un serre-joint à l'endroit indiqué ci-dessous pour fixer le gabarit (A) en place.

b. Si vous utilisez deux gabarits connectés, serrez les deux.

Astuce Si votre armoire est déjà assemblée, retirez la clôture et placez le gabarit contre l'arrière de l'armoire en utilisant le même point de référence que pour l'avant et maintenez-le soigneusement en place pendant que vous percez votre premier trou. Utilisez ensuite l'extension de gabarit et la goupille de positionnement pour continuer.

Mode d'emploi

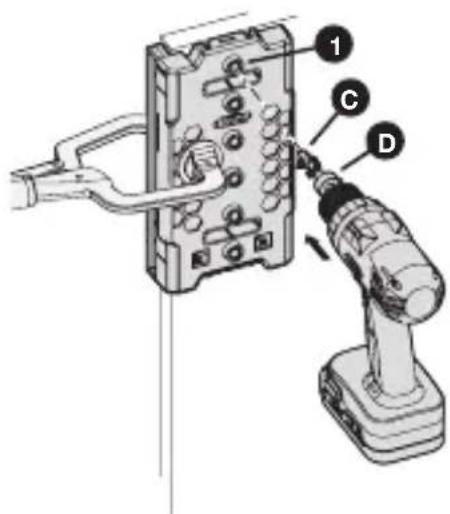

1 Percer les trous pour les goupilles d'étagère

AVERTISSEMENT

Lors du perçage, assurez-vous toujours que la pièce de travail est solidement ancrée en place. Il est dangereux de tenir une pièce de travail en place à l'aide de votre main. La mèche de forage est aiguisée; manipulez-la avec précaution et évitez de faire des coupes involontairement. La mèche de forage peut être chaude à la suite d'une utilisation continue.

a. Placez votre mèche de forage préparée (C) avec la bague d'arrêt placée (D) dans la mèche.
b. Insérez votre mèche de forage (C) dans le guide-foret (1) et mettez votre perceuse en marche avant de toucher le bois.
c. Percez jusqu'à ce que la bague d'arrêt (D) cesse de s'enfoncer en raison du contact avec le guide-foret.
d. Retirez la mèche de forage (C) du guide-foret pendant que la mèche est encore en rotation.

2 Perçage d'une série étendue de trous pour les goupilles d'étagère

Remarque L'extension de la perceuse n'a pas de guide-foret et ne doit pas être utilisée pour le perçage.

a. Percez la première série de trous pour les goupilles de l'étagère.
b. Desserrez le gabarit (A).
c. Reliez l'extension du gabarit (F) au sommet du gabarit (A).
d. Faites glisser le gabarit (A) pour aligner le trou de l'extension du gabarit (F) avec le dernier trou pour les goupilles de l'étagère.
e. Insérez la goupille de positionnement (E) à travers l'extension du gabarit (F) et le trou pour les goupilles de l'étagère pour stabiliser le gabarit (A).
f. Serrez le gabarit (A) en place.
g. Percez la prochaine série de trous pour les goupilles d'étagère.

Astuce Si vous devez commencer vos trous par le bas, retirez l'extension du gabarit (F) et utilisez la goupille de positionnement (E) dans les guides-forets et les trous existants pour l'alignement.

F A E

Utilisation du gabarit pour l'installation de la quincaillerie dans l'armoire

Lorsque vous assemblez une armoire sans cadre, le gabarit peut être utilisé pour monter correctement les plaques de charnières dissimulées et l'alignement du premier trou pour la plupart des glissières de tiroirs.

Remarque Vérifiez les instructions de montage de la quincaillerie avant de percer. Les trous du guide-foret se trouvent à 1,45 po (37 mm) des côtés du gabarit, avec 1,25 po (32 mm) entre les trous.

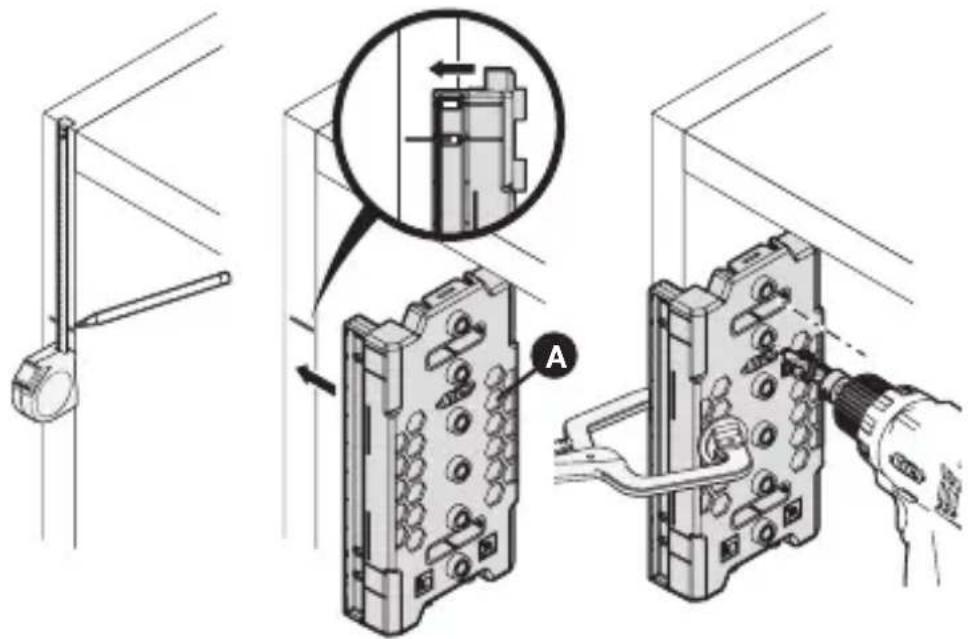

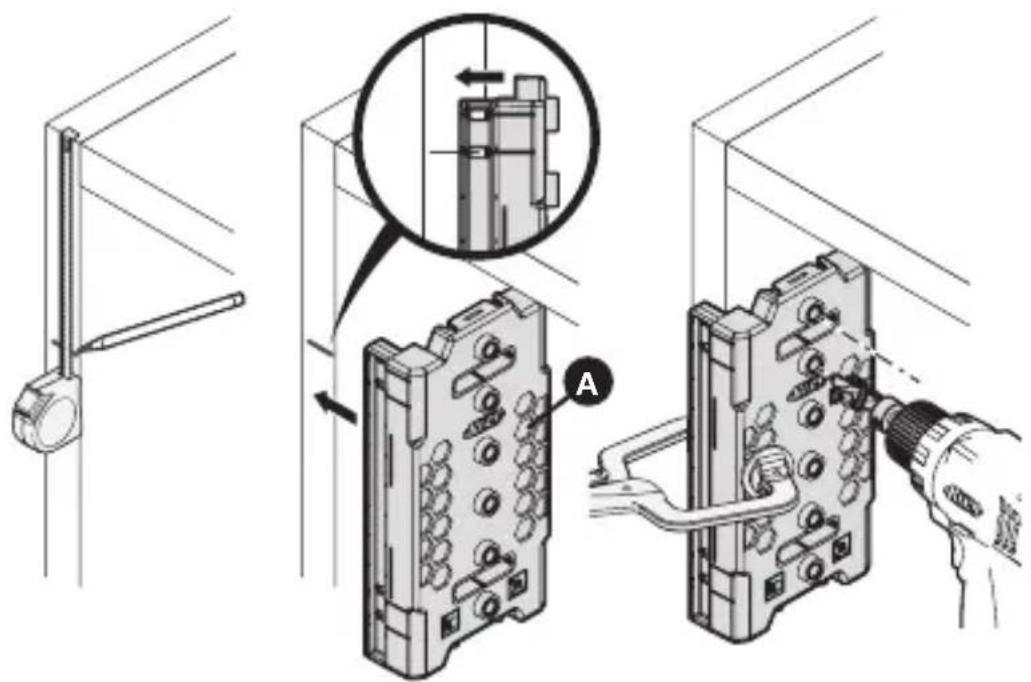

Marquer les trous de fixation des charnières dissimulées

a. Marquez la ligne centrale souhaitée de la charnière sur l'armoire.
b. Positionnez le gabarit (A) en utilisant la fenêtre d'indication de position pour aligner le centre des deux trous de guide-foret.
c. Fixez le gabarit sur l'armoire sans cadre.

Important Afin d'utiliser les vis fournies par le fabricant de la charnière, utilisez uniquement la mèche pour marquer l'emplacement des vis.

d. Si vous utilisez une vis à bois standard, mettez votre perceuse en marche et effleurez l'armoire pour percer la surface.

e. Si vous utilisez une vis de système de 5 mm, utilisez la mèche de forage de 5 mm pour percer le trou.

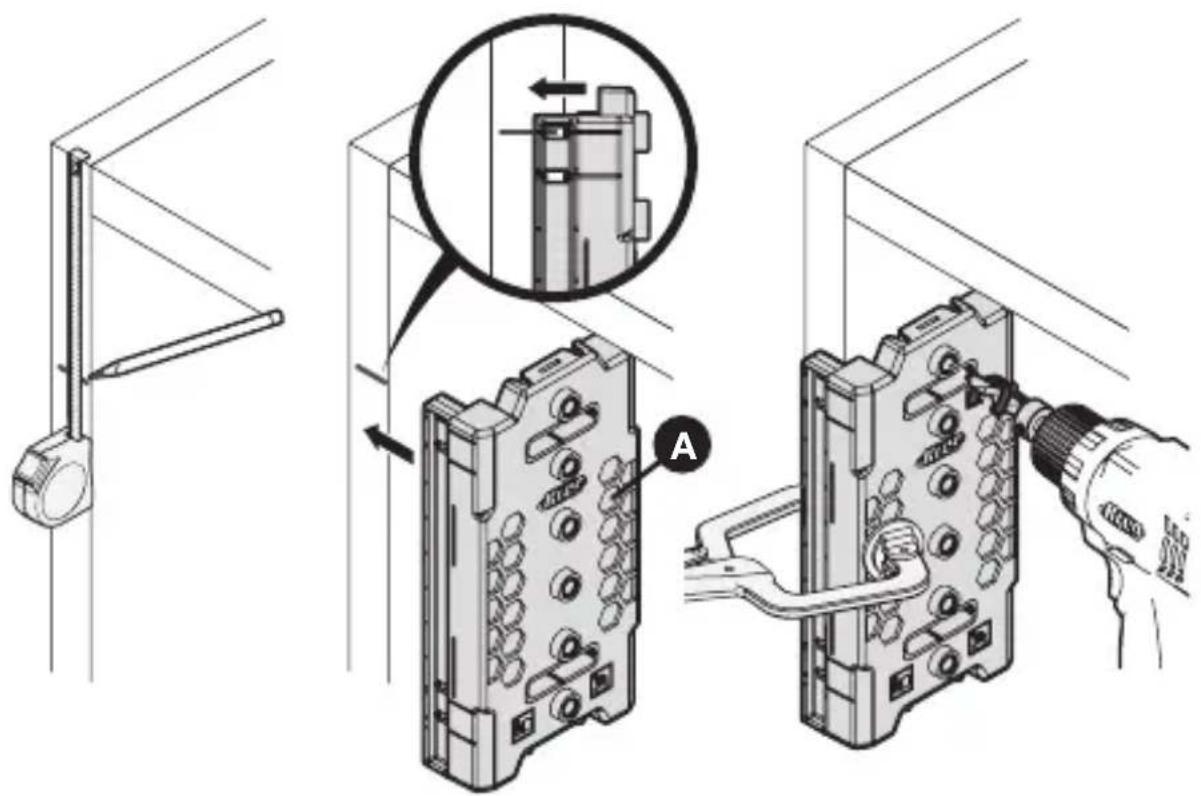

Marquer les trous de montage des glissières de tiroir

a. Marquez la ligne centrale souhaitée de la glissière du tiroir sur l'armoire.
b. Positionnez le gabarit (A) en utilisant la fenêtre d'indication de position pour aligner le centre des deux trous du guide-foret.
c. Fixez le gabarit sur l'armoire sans cadre.

Important Pour utiliser les vis fournies par le fabricant de la charnière, utilisez uniquement la mèche de forage pour marquer l'emplacement des vis.

d. Si vous utilisez une vis à bois

standard, mettez votre perceuse en marche et effleurez l'armoire pour percer la surface.

e. Si vous utilisez une vis de système de 5 mm, utilisez la mèche de forage de 5 mm pour percer le trou.

f. Fixez la glissière avec la première vis et nivelez pour fixer les autres vis.

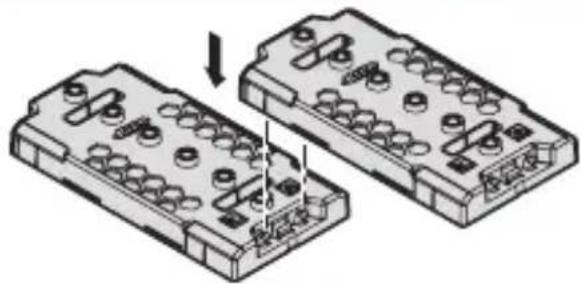

Connectez deux ou plusieurs gabarits ensemble pour une capacité de perçage plus longue. Insérez le haut du deuxième gabarit dans le connecteur d'extension situé au bas du premier gabarit.

Veillez à ce que toutes les pièces soient exemptes de poussière et de débris. Remplacez la mèche de forage lorsqu'elle est émoussée.

Entretien et nettoyage

Pour nettoyer, essuyez avec un chiffon propre ou pulvérisez de l'air comprimé sur le gabarit.

Pour le rangement, placez toutes les pièces et la quincaillerie dans l'espace de rangement à l'arrière du gabarit.

Dépannage

Problème Cause possible Solution
Il est difficile de percer le trou.	La mèche de forage est à l’envers.	Vérifiez et replacez la mèche de forage.
Il est difficile de percer le trou.	La mèche de forage est émoussée.	Remplacez la mèche de forage.
Il y a de la découpure excessive autour des trous.	La mèche de forage est émoussée.	Remplacez la mèche de forage.
	Le gabarit n’est pas correctement serré.	Vérifiez et serrez le gabarit correctement.
	La perceuse est mise en marche lorsqu’elle entre en contact avec le bois.	Insérez votre mèche de forage dans le guide-foret et mettez votre perceuse en marche avant de toucher le bois.
L’alignement latéral n’est pas adéquat.	Vous n’utilisez pas la même extrémité de référence.	Utilisez la même extrémité de référence pour les deux côtés de l’armoire.

Accessoires

Mèche de forage du gabarit de 1/4 po pour la goupille l'étagère KMA3210

Mèche de forage du gabarit de 5 mm pour la goupille d'étagère KMA3215

Kreg®

EXPLORER. CONSTRUIRE. PARTAGER.

Nous sommes des artisans comme vous. C'est pourquoi nous aimons voir ce sur quoi vous travaillez. Montrez-le à la communauté et laissez-vous inspirer!

madewithKreg

Obtenez des plans gratuits, des ressources pour vos projets et plus encore. kregtool.com and buildsomething.com

MANUAL DEL PROPIETARIO

Kreg®

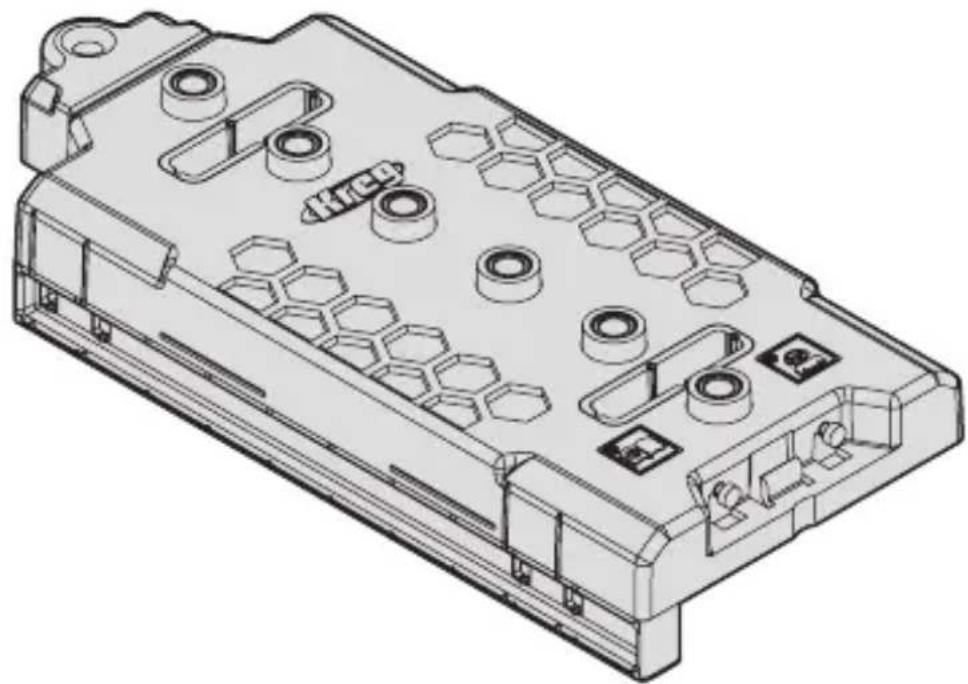

Gabarit Kreg pour taquets d'étagère

Ce guide s'applique aux articles no KMA3225, KMA3232 et KMA3232-INT

AVERTISSEMENT Tous les utilisateurs doivent lire et suivre les instructions et les précautions de sécurité de ce guide. Le non-respect de ces consignes peut entraîner des blessures graves. Conservez ce guide afin de pouvoir le consulter ultérieurement.

Nous sommes là pour vous aider.

Nous voulons que votre expérience de projet de construction soit exceptionnelle.

Si vous avez des questions ou avez besoin d'aide, veuillez nous contacter.

1-800-447-8638 | [e-mail]

Parlez-nous de votre expérience.

Votre opinion compte et nous cherchons toujours à nous améliorer.

Faites-nous part de vos commentaires pour que nous puissions continuer à grandir et à innover pour vous.

www.kregtool.com/feedback

Table des matières

Consignes de sécurité ..... 38

Avant le montage .....39

Montage 40

Meubles de rangement avec cadre 41

Meubles de rangement sans cadre.42

Utilisation....44

Utilisation du gabarit pour l'installation du matériel de montage .....45

Assembler plusieurs gabarits .....47

Maintenance .....47

Entretien et nettoyage ..... 47

Dépannage 47

Accessoires. . . . . . . . . . . . . . . . . . . . . 47

Consignes de sécurité

AVERTISSEMENT Avant d'utiliser un outil électrique avec ce produit, lisez et suivez les instructions du fabricant de cet outil et les consignes de sécurité, en plus des précautions ci-dessous, pour réduire le risque de blessures graves que peut entraîner un incendie, un choc électrique ou une mèche de perceuse en rotation

■ Suivez les consignes de sécurité du fabricant de votre perceuse.

■ Suivez les consignes de sécurité du fabricant de votre serre-joint. Éloignez vos mains pour éviter de les pincer en serrant le serre-joint. La pression de serrage maximale de ce gabarit est de 300 lb (136 kg).
En perçant, assurez-vous toujours que la pièce à travailler est solidement fixée dans le serre-joint. Il est dangereux de tenir la pièce à travailler à la main.
- La mèche est acérée ; procédez avec précaution pour éviter toute blessure accidentelle. La mèche de perceuse peut s’échauffer après une utilisation répétée.
■ Portez toujours des équipements de protection individuelle certifiés adéquats, en plus de ce qu'exige le fabricant de votre perceuse.
■ Même si vous utilisez vos outils fréquemment, restez vigilant et suivez scrupuleusement les bonnes pratiques en matière de sécurité. Un moment d'inattention suffit pour se blesser grièvement.

AVERTISSEMENT Évitez de placer les mains à un endroit où elles risquent d'entrer en contact avec la mèche en rotation si celle-ci venait à glisser soudainement.

AVERTISSEMENT N'utilisez pas cet outil ni aucun autre appareil si vous êtes sous l'effet de la drogue, de l'alcool ou de médicaments..

AVERTISSEMENT Ce produit peut vous exposer à des produits chimiques, notamment à l'acrylonitrile et d'autres produits chimiques, qui sont reconnus par l'État de la Californie comme étant cancérigènes et toxiques. Pour plus d'informations, consultez www.P65Warnings.ca.gov.

AVERTISSEMENT Percer, scier, poncer ou travailler le bois peut vous exposer à de la sciure de bois, une substance qui, selon l'État de Californie, est cancérigène. Évitez d'inhaler de la sciure de bois ou portez un masque anti-poussière ou d'autres équipements de protection individuelle. Pour plus d'informations, consultez www.P65Warnings.ca.gov/wood.

Avant le montage

Lisez cette section avant de commencer. Assurez-vous d'avoir tous les outils/équipements sous la main et comparez le contenu de l'emballage aux articles indiqués dans la section Description du produit. S'il vous semble qu'un article est manquant ou perdu, n'utilisez pas ce produit. Contactez l'équipe de support technique ou retournez le produit au point d'achat.

Outils/matériel recommandés

Description du produit

Pièce	Description Pièce Description
A	Gabarit pour taquets d’étagère
B Guide	F Extension de gabarit
C*	Mèche de perceuse G Clé Allen à
D	Bague de butée avec vis de fixation

E** Goupille de position
ans
H	Taquets d’étagère d’1/4 po ou 5 mm (x4)

*Si vous avez besoin de mèches de rechange ou de mèches de différentes tailles, des mèches d'1/4 po ou 5 mm sont disponibles séparément.

**La goupille de position possède deux extrémités pour les trous de taquets d'1/4 po et de 5 mm.

Rangement d'outils intégré

Le gabarit (A) permet le rangement intégré de ces articles :

■ Clé Allen à 6 pans (G)
■ Goupille de position (E)
■ Mèche de perceuse (C) avec bague de butée (D)

G CE

Montage

1 Placer la bague de butée sur la mèche de perceuse

a. Glissez la bague de butée (D) sur la mèche de perceuse (C).
b. Placez la mèche de perceuse (C) et la bague de butée (D) dans l'espace de rangement au dos du gabarit (A).
c. Glissez l'extrémité de la mèche de perceuse (C) dans le trou au bord de l'espace de rangement jusqu'à ce qu'elle soit bloquée.
d. Placez la bague de butée (D) dans le fond de l'espace de rangement.
e. Utilisez la clé Allen à 6 pans (G) pour serrer la vis de fixation dans la bague de butée (D).

2 Identifier votre type de meuble de rangement

Pour les meubles avec cadre, passez à la section suivante.

Pour les meubles sans cadre, passez directement à l'étape Fixer le guide sur le gabarit (page 42).

Meubles de rangement avec cadre

1 Positionner le gabarit

Conseil Bien qu'il soit possible d'utiliser aussi bien la partie supérieure du gabarit que sa partie inférieure comme point de référence, nous vous recommandons d'utiliser la partie supérieure pour pouvoir utiliser l'extension du gabarit en descendant. Utilisez la même extrémité du gabarit comme référence pour percer tous les trous des taquets afin de maintenir un alignement correct de gauche à droite et d'avant en arrière.

a. Alignez le gabarit sur le coin intérieur du meuble et le cadre avant.

2 Fixer le gabarit à l'aide du serre-joint

AVERTISSEMENT Suivez les consignes de sécurité du fabricant de votre serre-joint. Éloignez vos mains pour éviter de les pincer en serrant le serre-joint. La pression de serrage maximale de ce gabarit est de 300 lb (136 kg).

a. Utilisez un serre-joint à l'endroit indiqué ci-dessous pour maintenir le gabarit (A) en place.
b. Si vous utilisez deux gabarits assemblés, fixez-les à l'aide d'un serre-joint.

Conseil Si votre meuble de rangement est déjà assemblé, retirez le guide et placez le gabarit contre l'arrière du meuble, en utilisant le même point de référence que pour le devant, et maintenez-le bien en place pour percer le premier trou. Utilisez ensuite l'extension de gabarit et la goupille de position pour poursuivre.

Meubles de rangement sans cadre

1 Fixer le guide sur le gabarit

a. Insérez le guide (B) sur la base du gabarit (A).
b. Faites glisser le guide (B) horizontalement pour le fixer.

Remarque Pour retirer le guide (B), faites-le glisser horizontalement et détachez-le du gabarit (A).

2 Positionner le gabarit

Conseil Bien qu'il soit possible d'utiliser aussi bien la partie supérieure du gabarit que sa partie inférieure comme point de référence, nous vous recommandons d'utiliser la partie supérieure pour pouvoir utiliser l'extension du gabarit en descendant. Utilisez la même extrémité du gabarit comme référence pour percer tous les trous des taquets afin de maintenir un alignement correct de gauche à droite et d'avant en arrière.

Remarque Pour passer des trous avant aux trous arrière, fixez le guide sur l'autre côté du gabarit.

a. Alignez le gabarit sur le coin intérieur du meuble et le guide sur le devant du meuble.

3 Fixer le gabarit à l'aide du serre-joint

AVERTISSEMENT Suivez les consignes de sécurité du fabricant de votre serre-joint. Éloignez vos mains pour éviter de les pincer en serrant le serre-joint. La pression de serrage maximale de ce gabarit est de 300 lb (136 kg).

a. Utilisez un serre-joint à l'endroit indiqué ci-dessous pour maintenir le gabarit (A) en place.

b. Si vous utilisez deux gabarits assemblés, fixez-les à l'aide d'un serre-joint.

Conseil Si votre meuble de rangement est déjà assemblé, retirez le guide et placez le gabarit contre l'arrière du meuble, en utilisant le même point de référence que pour le devant, et maintenez-le bien en place pour percer le premier trou. Utilisez ensuite l'extension de gabarit et la goupille de position pour poursuivre.

Utilisation

1 Perçage des trous de taquets

AVERTISSEMENT En perçant, assurez-vous toujours que la pièce travaillée est solidement fixée dans le serre-joint. Il est dangereux de tenir la pièce à travailler à la main. La mèche est acérée ; procédez avec précaution pour éviter toute blessure accidentelle. La mèche de perceuse peut s'échauffer après une utilisation répétée.

a. Insérez la mèche de perceuse (C) avec la bague de butée (D) dans votre perceuse.
b. Insérez la mèche de perceuse (C) dans le guide de perçage (1) et assurez-vous que la perceuse tourne à pleine vitesse avant d'entrer en contact avec le bois.
c. Percez jusqu'à ce que la bague de butée (D) atteigne le guide de perçage et vous empêche d'aller plus loin.
d. Alors que la mèche de perceuse (C) tourne toujours, retirez-la du guide de perçage.

2 Perçage d'une longue série de trous de taquets

Remarque L'extension ne possède pas de guide de perçage et ne doit donc pas être utilisée pour percer.

a. Percez la première série de trous de taquets.
b. Desserrez le gabarit (A) du serre-joint.
c. Fixez l'extension de gabarit (F) sur le haut du gabarit (A).
d. Faites glisser le gabarit (A) pour aligner le trou de l'extension de gabarit (F) sur le dernier trou de taquet.
e. Insérez la goupille de position (E) à travers l'extension de gabarit (F) et le trou de taquet pour stabiliser le gabarit (A).
f. Maintenez le gabarit (A) en place à l'aide du serre-joint.
g. Percez la série de trous suivante.

Conseil Si vous devez percer les trous en partant du bas, retirez l'extension de gabarit (F) et placez la goupille de position (E) dans les guides de perçage et les trous existants pour assurer un alignement correct.

F A E

Utilisation du gabarit pour l'installation du matériel de montage

Pour construire des meubles sans cadre, le gabarit peut être utilisé pour monter correctement les charnières invisibles et assurer l'alignement correct du premier trou pour la plupart des glissières de tiroir.

Remarque Avant de commencer à percer, consultez les instructions relatives au matériel de montage. Les trous de guide de perçage sont situés à 1,45 po (37 mm) des côtés du gabarit, avec un espace d'1,25 po (32 mm) entre les trous.

Marquer l'emplacement des trous de montage des charnières invisibles

a. Marquez l'emplacement souhaité de la ligne centrale de la charnière sur le meuble.
b. Positionnez le gabarit (A) à l'aide de la fenêtre d'indicateur de position de manière à aligner le centre des deux trous de guide de perçage.
c. Fixez le gabarit sur le meuble sans cadre à l'aide du serre-joint.

Important Pour utiliser les vis fournies par le fabricant de la charnière, servez-vous de la mèche de perceuse uniquement pour marquer l'emplacement des vis.

d. Si vous utilisez une vis

à bois standard, assurez-vous que la perceuse tourne à pleine vitesse et touchez légèrement le meuble pour marquer la surface.

e. Si vous utilisez une vis

correspondant au système 5 mm, servez-vous de

la mèche de 5 mm pour percer le trou.

Marquer l'emplacement des trous de montage des glissières de tiroir

a. Marquez l'emplacement souhaité de la ligne centrale de la glissière de tiroir sur le meuble.
b. Positionnez le gabarit (A) à l'aide de la fenêtre d'indicateur de position pour aligner le trou du guide de perçage.
c. Fixez le gabarit sur le meuble sans cadre à l'aide du serre-joint

Important Pour utiliser les vis fournies par le fabricant de la glissière, servez-vous de la mèche de perceuse uniquement pour marquer l'emplacement des vis.

d. Si vous utilisez une vis à bois standard, assurez-vous que la perceuse tourne à pleine vitesse et touchez légèrement le meuble pour marquer la surface.

e. Si vous utilisez une vis correspondant au système 5 mm, servez-vous de la mèche de 5 mm pour percer le trou.

f. Fixez la glissière à l'aide de la première vis, et mettez-la de niveau pour fixer les vis restantes.

Assembler plusieurs gabarits

Assemblez deux ou plusieurs gabarits pour percer des séries de trous plus longues. Insérez la partie supérieure du deuxième gabarit dans le raccord situé en bas du premier gabarit.

Assurez-vous de nettoyer toutes les pièces pour éviter l'accumulation de poussière et de débris.

Remplacez la mèche de perceuse lorsqu'elle est usée.

Entretien et nettoyage

Pour nettoyer, essuyez à l'aide d'un chiffon propre ou soufflez de l'air comprimé sur toutes les pièces.

Pour ranger, placez toutes les pièces et le matériel dans les espaces de rangement situés au dos du gabarit.

Dépannage

Problème Cause possible Solution
Difficulté à percer le trou.	La perceuse est en mode dévissage.	Vérifiez et réglez la perceuse sur le bon sens de rotation.
Difficulté à percer le trou.	La mèche est usée. Remplacez-la.
Les contours des trous ne sont pas nets.	La mèche est usée. Remplacez-la.
	Le gabarit n’est pas correctement fixé dans le serre-joint.	Assurez-vous de bien fixer le gabarit dans le serre-joint.
	La perceuse est mise en marche alors que la mèche est au contact du bois.	Insérez la mèche de perceuse dans le guide de perçage et assurez-vous que la perceuse tourne à pleine vitesse avant d’entrer en contact avec le bois.
L’alignement entre les deux côtés n’est pas correct.	Vous n’avez pas utilisé le même point de référence.	Utilisez la même extrémité comme point de référence pour les deux côtés du meuble.

Accessoires

KMA3210 Mèche de perceuse 1/4 po pour gabarit de taquets d'étagèrest

KMA3215 Mèche de perceuse 5 mm pour gabarit de taquets d'étagères

Kreg®

EXPLORER. CONSTRUIRE. PARTAGER.

Nous sommes des artisans comme vous. C'est pourquoi nous aimons voir ce sur quoi vous travaillez. Montrez-le à la communauté et trouvez votre inspiration !

madewithKreg

Obtenez des plans gratuits, des ressources pour vos projets et bien plus encore. kregtool.com and buildsomething.com

MANUAL DEL PROPIETARIO

Kreg®
