Caractéristiques techniques	Compatible avec les vis Kreg, permet de réaliser des joints invisibles pour terrasses.
Utilisation	Conçu pour le montage de terrasses en bois, idéal pour les bricoleurs et les professionnels.
Maintenance et réparation	Nettoyer régulièrement l'outil et vérifier l'état des pièces pour assurer une performance optimale.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation pour éviter les blessures.
Informations générales	Facile à utiliser, léger et portable, idéal pour les projets de bricolage à domicile.

FOIRE AUX QUESTIONS - Deck Jig Kreg

Comment installer le Kreg Deck Jig ?

Pour installer le Kreg Deck Jig, commencez par le fixer à votre planche en utilisant les vis fournies. Assurez-vous que le jig est bien aligné avec le bord de la planche et que les guides de perçage sont correctement positionnés selon l'épaisseur de votre planche.

Quel type de perceuse est compatible avec le Kreg Deck Jig ?

Le Kreg Deck Jig est compatible avec la plupart des perceuses à cordon et sans fil. Assurez-vous que votre perceuse dispose d'un mandrin capable de recevoir les forets de 8 mm fournis.

Comment choisir la bonne profondeur de perçage ?

La profondeur de perçage dépend de l'épaisseur de votre planche. Le Kreg Deck Jig dispose de réglages pour ajuster la profondeur de perçage en fonction de l'épaisseur de 19 mm à 38 mm. Référez-vous au manuel d'utilisation pour les réglages spécifiques.

Que faire si le foret ne perce pas correctement ?

Si le foret ne perce pas correctement, vérifiez qu'il est bien affûté et en bon état. Assurez-vous également que votre perceuse est réglée à la vitesse appropriée et que vous appliquez une pression suffisante lors du perçage.

Comment nettoyer et entretenir le Kreg Deck Jig ?

Pour nettoyer le Kreg Deck Jig, utilisez un chiffon sec pour enlever la poussière et les débris. Évitez les produits chimiques abrasifs. Rangez-le dans un endroit sec pour éviter la rouille et l'usure.

Le Kreg Deck Jig fonctionne-t-il avec du bois dur ?

Oui, le Kreg Deck Jig fonctionne bien avec du bois dur. Toutefois, il est recommandé d'utiliser un foret de haute qualité et de faire des pauses pour éviter la surchauffe du foret lors du perçage.

Comment éviter le déchirement du bois lors du perçage ?

Pour éviter le déchirement du bois, placez un morceau de contreplaqué ou une chute de bois en dessous de la planche à percer. Cela aide à soutenir le matériau et réduit le risque de déchirement.

Le Kreg Deck Jig est-il adapté pour une utilisation en extérieur ?

Oui, le Kreg Deck Jig est conçu pour être utilisé en extérieur. Cependant, il est conseillé de traiter le bois avec un produit de protection contre les intempéries pour prolonger sa durée de vie.

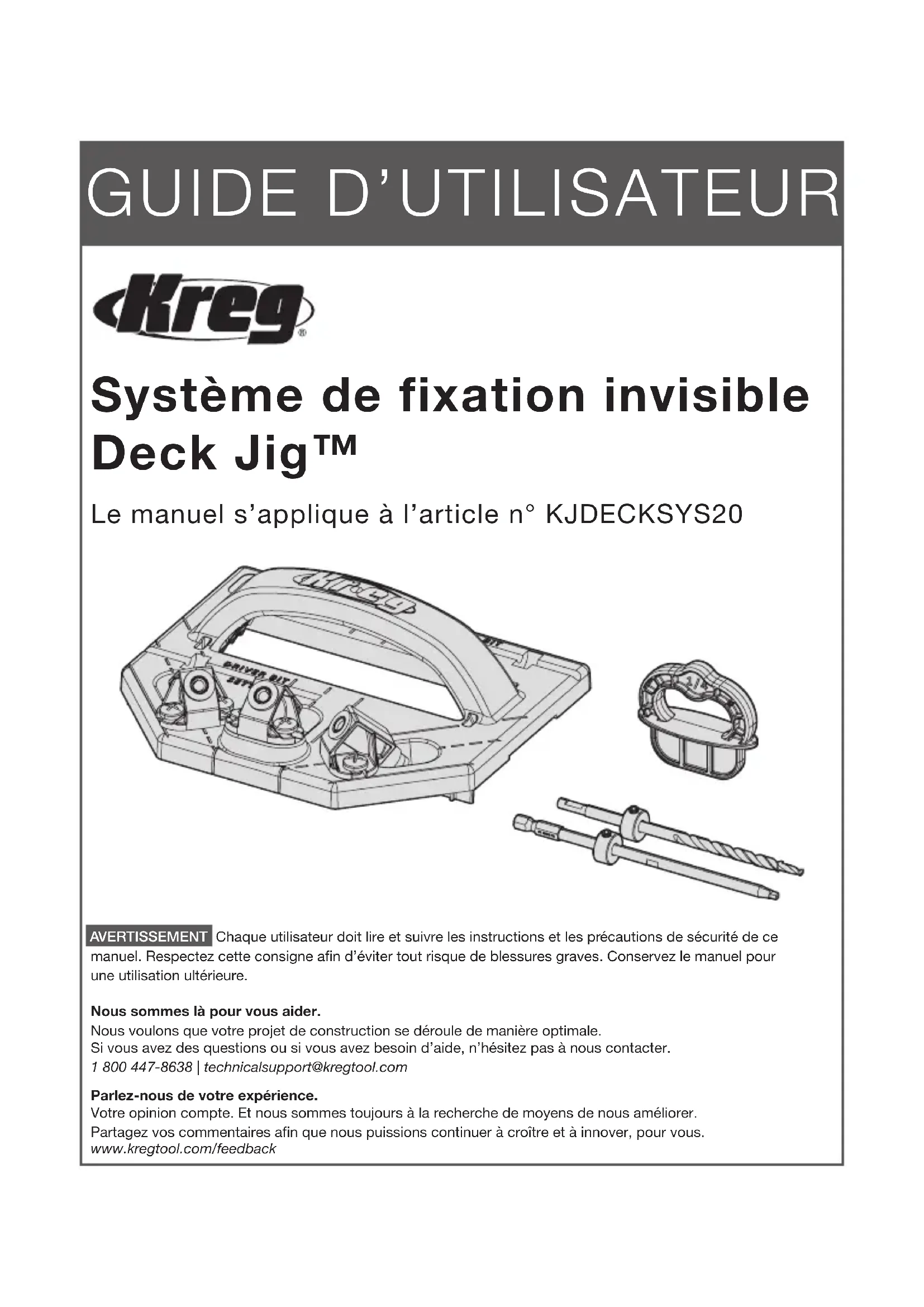

MODE D'EMPLOI Deck Jig Kreg

• Nous sommes là pour vous aider. Nous voulons que votre projet de construction se déroule de manière optimale. Si vous avez des questions ou si vous avez besoin d’aide, n’hésitez pas à nous contacter. 1800447-8638 | [e-mail] Parlez-nous de votre expérience. Votre opinion compte. Et nous sommes toujours à la recherche de moyens de nous améliorer. Partagez vos commentaires an que nous puissions continuer à croître et à innover, pour vous. www.kregtool.com/feedback AVERTISSEMENT Chaque utilisateur doit lire et suivre les instructions et les précautions de sécurité de ce manuel. Respectez cette consigne an d’éviter tout risque de blessures graves. Conservez le manuel pour uneutilisation ultérieure. Système de fixation invisible Deck Jig™ Le manuel s’applique à l’article n° KJDECKSYS2018 Précautions de sécurité AVERTISSEMENT Avant d’utiliser un outil électrique avec ce produit, veuillez lire et suivre les instructions et les précautions de sécurité du fabricant de l’outil, en plus des précautions de sécurité ci-dessous, an de réduire le risque de blessures graves dues à des risques comme lefeu, les chocs électriques ou les mèches de forage rotatives. ■ Portez toujours l’équipement de protection individuelle recommandé par le fabricant de l’outil électrique que vous utilisez, par exemple une protection pour les yeux, les tympans ou les voies respiratoires. ■ La mèche de forage est tranchante. Manipulez-la avec précaution. ■ Faites attention lorsque vous devenez familier avec l’outil en raison d’une utilisation fréquente. Employez systématiquement des pratiques de travail sécuritaires. Un moment d’inattention est sufsant pour causer des blessures graves. ■ Évitez de positionner vos mains de manière maladroite, car un glissement soudain pourrait causer un contact avec la mèche en rotation. AVERTISSEMENT N’utilisez pas cet outil ou toute autre machine sous l’inuence de drogues, d’alcool ou de médicaments. AVERTISSEMENT Ce produit peut vous exposer à des produits chimiques, notamment l’acrylonitrile ou d’autres types dont l’État de Californie reconnait être cancérigènes et nocifs pourla reproduction. Pour en savoir plus, visitez www.P65Warnings.ca.gov. Table des matières Précautions de sécurité p. 18
• Avant l’assemblage p. 19
• Outils/Matériels recommandés (non inclus) p. 19
• Description du produit p. 19
• Assemblage du gabarit p. 20
• Mise en place des bagues de profondeur 21 Fonctionnement p. 23
• Emplacement du trou p. 25
• Perçage sur un bord long p. 25
• Perçage des extrémités p. 26
• Perçage des planches à un angle de 45° 26 Perçage d’un joint de jonction p. 26
• Perçage des marches d’escalier p. 27
• Utilisation des anneaux espaceurs p. 28
• Choix d’une terrasse p. 29
• Matériaux pour terrasse p. 29
• Vis de terrasse p. 29
• Pièces de rechange p. 30
• Accessoires p. 30
• Ressources en ligne Avant l’assemblage Consultez cette section avant de commencer. Assurez-vous d’avoir tous les outils et les matériauxà portée de main et comparez le contenu de l’emballage avec les articles énumérés dans les sections Matériel inclus et Description du produit. Si un article semble manquant ou perdu, n’utilisez pas ce produit. Contactez le support technique de Kreg ou retournez le produit oùvous l’avez acheté. Outils/Matériels recommandés (non inclus) Tournevis cruciforme n° 2 Description du produit p. 3019

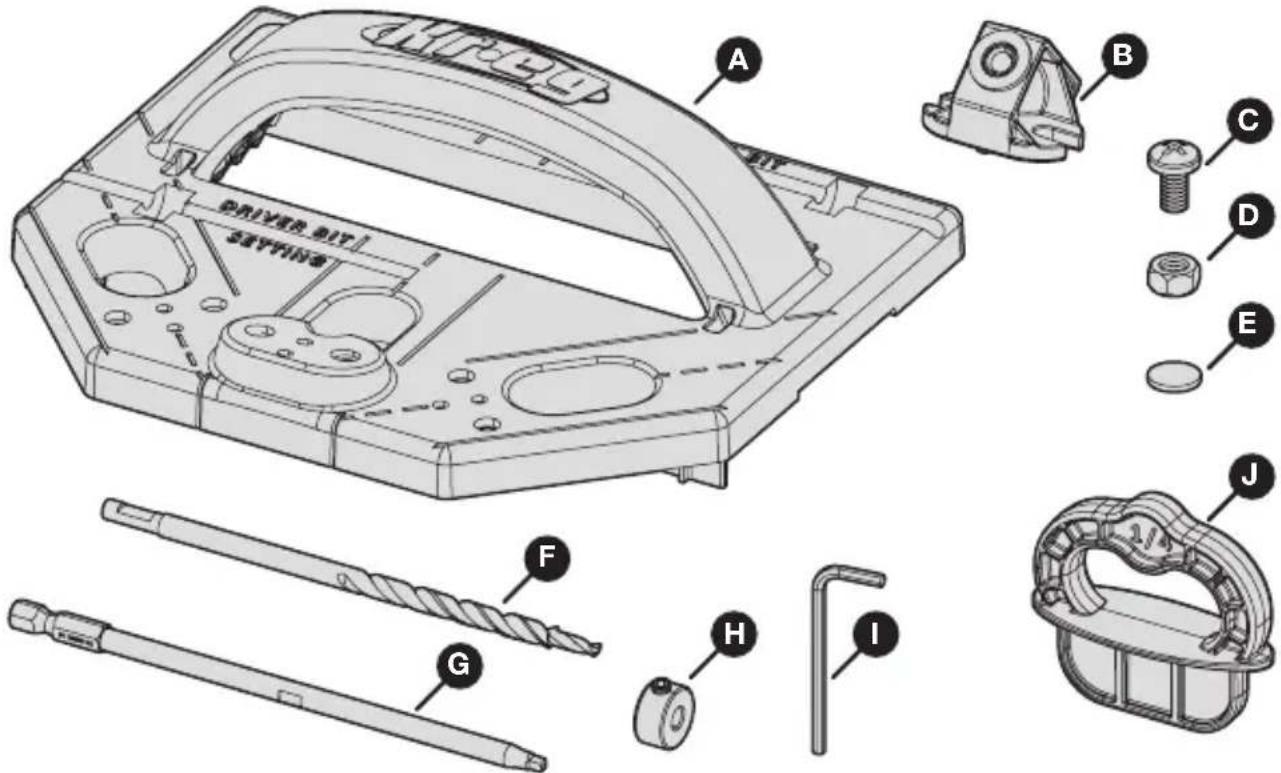

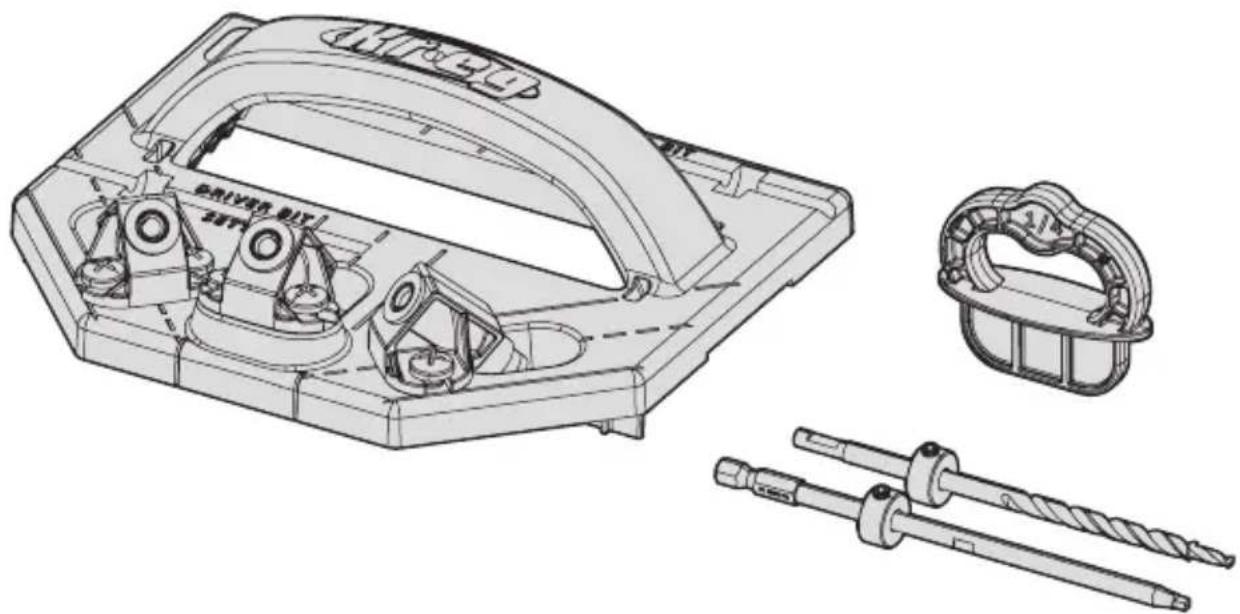

Pièce Description Pièce Description A Deck Jig F Mèche de forage Deck Jig de 6po B Guide-foret (3) G Embout de vissage carré KTX de 6po C Vis de guide-foret (6) H Bague de profondeur (2) D Écrou de guide-foret (6) I Clé à six pans E Pied en caoutchouc (6 plus 4 extra) J Anneau espaceur de 1/4po (3)20 Assemblage du gabarit

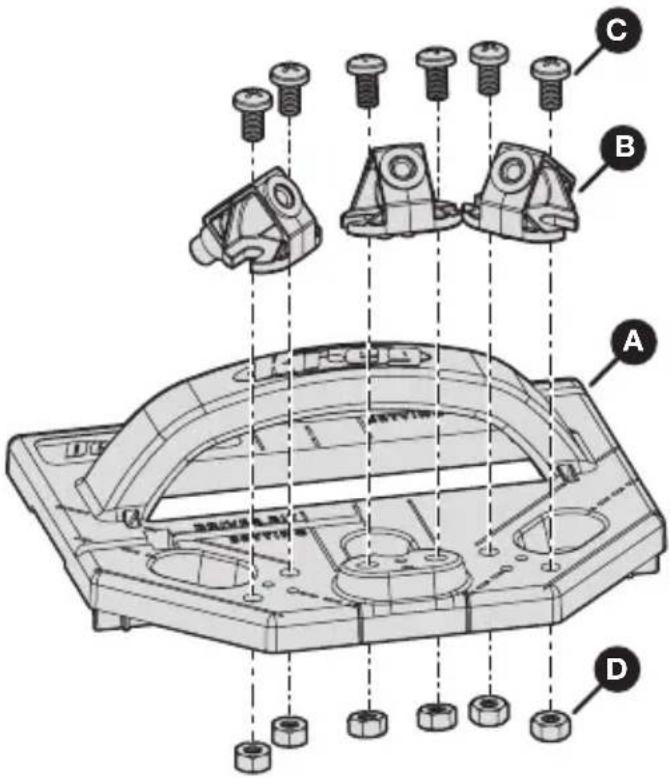

Fixation des guides-forets au Deck Jig Le Deck Jig comprend trois guides-forets. Chaque guide-foret est xé à l’aide d’une paire de trousde montage sur le Deck Jig. a. Retournez le Deck Jig (A) pour trouver une paire de trous de montage d’un guide-foret. Remarque Il y a trois paires de trous demontage (une paire par guide-foret). b. Insérez deux écrous de guide-foret (D) dans la paire de trous de montage située sous le DeckJig(A). c. En maintenant les écrous de guide-foret (D) en place, tournez le Deck Jig (A) à l’endroit et placez un guide-foret (B) en position sur ces deux trous de montage. d. Insérez une vis de guide-foret (C) dans chacun des trous de montage et utilisez un tournevis cruciforme n°2 pour serrer fermement les vis. e. Répétez ces étapes pour xer les deux guides-forets (B) restants au Deck Jig(A).

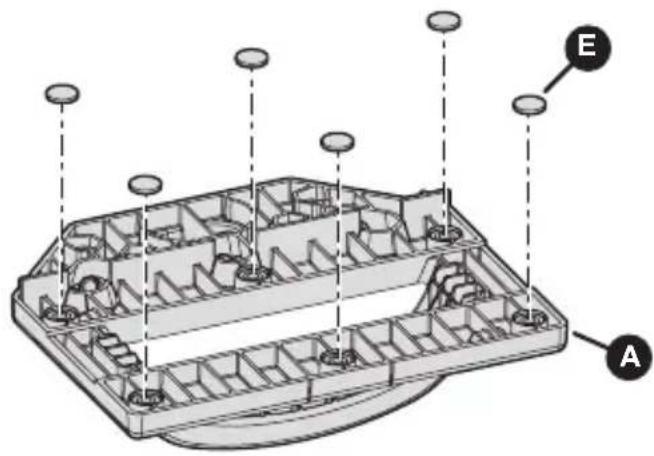

Collage des pieds en caoutchouc au Deck Jig Retirez les pieds en caoutchouc (E) du lm protecteur et collez-les sur les six emplacements désignés situés sous le gabarit(A). Remarque Les pieds en caoutchouc empêchent le gabarit de glisser sur lesplanches.

E21 Mise en place des bagues de profondeur Avant de percer votre premier trou, vous devez mettre en place les bagues de profondeur sur la mèche de forage et l’embout de vissage. Les bagues de profondeur vous permettent de bien régler la profondeur du trou et de la vis, de façon à vous assurer un joint aussi solide que possible avec une exposition minimale aux intempéries. Remarque Suivre les instructions pour les planches rainurées ou non rainurées en fonction du type de planches utilisées pour votre terrasse. Astuce Après la mise en place initiale de la bague de profondeur, vériez les réglages de temps en temps pour vous assurer que chaque bague de profondeur est toujours à la bonne place.

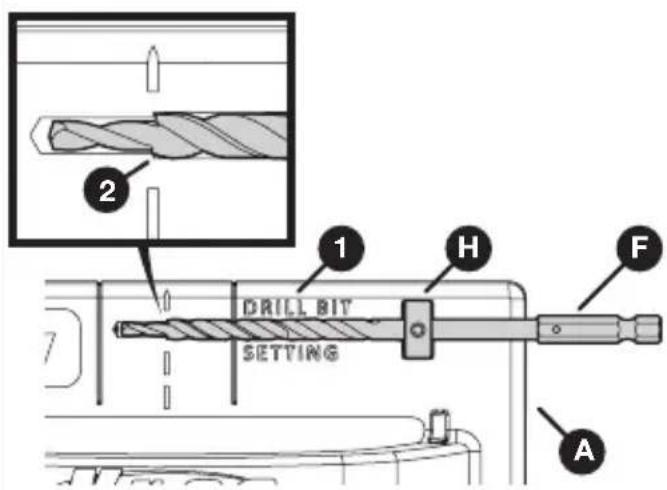

Réglage de la bague de profondeur sur la mèche de forage La bague de profondeur détermine la profondeur du trou et l’emplacement de l’arrêt de la vis par l’«épaulement». Pour des planches de terrasse non rainurées: a. Sur le Deck Jig (A), trouvez la jauge (1) portant le marquage «Drill Bit Setting» (réglage de la mèche de forage). b. Placez une bague de profondeur (H) dans la fente encastrée et utilisez une clé hexagonale (I) pour la maintenir en place. c. Faites glisser la mèche (F) dans la bague de profondeur (H) jusqu’à ce que l’épaulement (2) de la mèche (F) s’aligne avec la ligne pointillée. d. Utilisez la clé hexagonale (I) pour serrer la bague de profondeur (H) et bien la xer sur la mèche de forage (F). H1 F

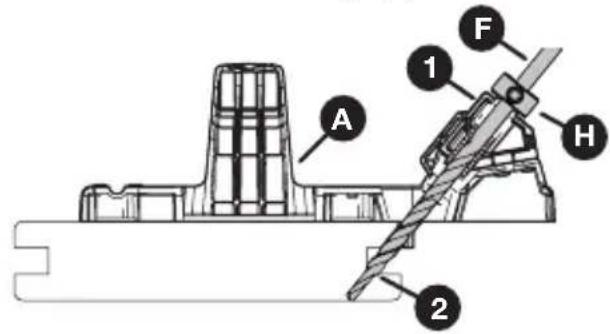

Pour des planches de terrasse rainurées: a. Placez le Deck Jig (A) à l’extrémité d’une planche de terrasse rainurée. b. Faites glisser la mèche de forage (F) dans le guide-foret central (1) jusqu’à ce que l’épaulement de la mèche (2) soit de niveau avec le fond de la rainure de la planche de terrasse. c. En maintenant la mèche de forage (F) dans cette position, faites glisser la bague de profondeur (H) sur la mèche (F) jusqu’à ce que la bague de profondeur (H) repose sur le guide-foret (1). d. Utilisez la clé hexagonale (I) pour serrer la bague de profondeur (H) et bien la xer sur la mèche de forage (F).

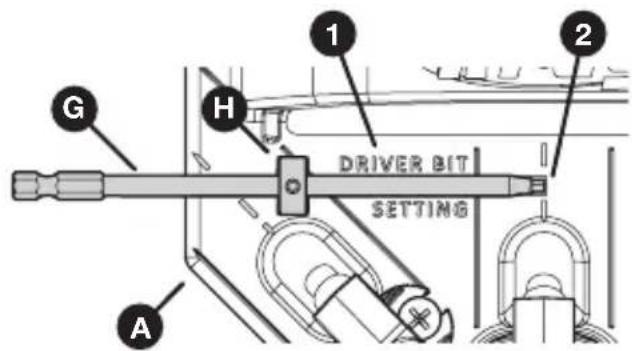

Réglage de la bague de profondeur sur l’embout de vissage Cette bague de profondeur détermine la profondeur de votre vis. Quand elle est bien réglée, cette bague de profondeur vous évite de trop enfoncer la vis. Pour des planches de terrasse non rainurées: a. Sur le Deck Jig (A), trouvez la jauge (1) portant le marquage «Driver Bit Setting» (réglage de l’embout de vissage). b. Placez une bague de profondeur (H) dans la fente encastrée et utilisez une clé hexagonale (I) pour la maintenir en place. c. Faites glisser l’embout de vissage (G) dans la bague de profondeur (H) jusqu’à ce que le bout carré (2) de l’embout de vissage (G) s’aligne avec la ligne pointillée du guide-foret central. d. Utilisez la clé hexagonale (I) pour serrer la bague de profondeur (H) et bien la xer sur l’embout de vissage (G).

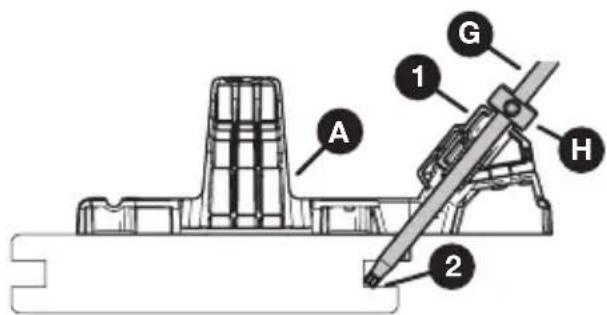

Pour des planches de terrasse rainurées: a. Placez le Deck Jig (A) à l’extrémité d’une planche de terrasse rainurée. b. Faites glisser l’embout de vissage (G) dans le guide-foret central (1) jusqu’à ce que jusqu’à ce que le bout carré (2) de l’embout de vissage (G) soit de niveau avec le fond de la rainure de la planche de terrasse. c. En maintenant l’embout de vissage (G) dans cette position, faites glisser la bague de profondeur (H) sur l’embout de vissage(G) jusqu’à ce que la bague de profondeur(H) repose sur le guide-foret(1). d. Utilisez la clé hexagonale (I) pour serrer la bague de profondeur (H) et bien la xer sur l’embout de vissage (G).

Fonctionnement Le Deck Jig de Kreg vous permet de percer des trous spéciaux dans un angle optimal an de xer vos planches de terrasse aux solives. Le trou en angle et l’avant-trou de la vis sont percés avec une mèche de forage graduée (ou à épaulement) en un seul mouvement. La profondeur du trou est déterminée par une bague de profondeur. Le Deck Jig de Kreg guide également votre vis pendant son insertion de façon à s’assurer que votre vis suivra la trajectoire exacte et à éviter de l’insérer trop en profondeur ou pas assez. Important! Il est possible que vous enfonciez trop la vis si vous l’insérez sans utiliser la bague de profondeur et/ou le Deck Jig de Kreg. Trop enfoncer la vis peut affaiblir considérablement un joint et augmenter la possibilité d’accumulation excessive d’humidité sur la tête de vis.

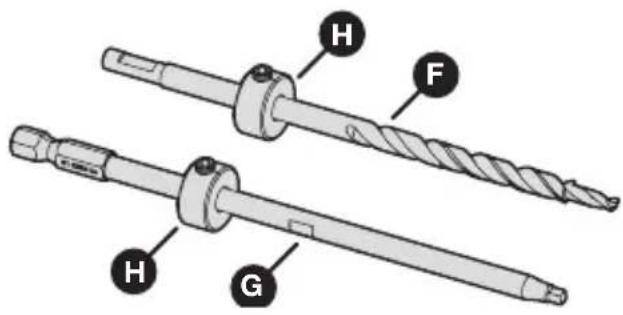

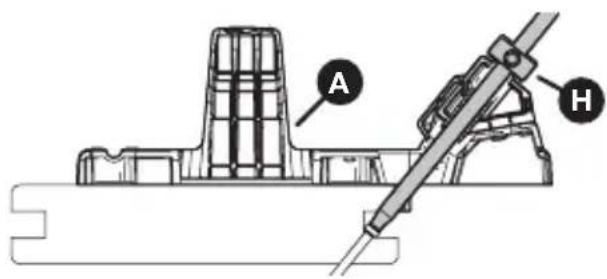

Avant de commencer a. Vériez les bagues de profondeur: ■ Assurez-vous qu’une bague de profondeur (H) est attachée solidement à la mèche de forage (F) et à l’embout de vissage (G). ■ Assurez-vous que le positionnement de chaque bague de profondeur(H) est adéquat pour votre terrasse (planches rainurées ou non). Remarque Consultez la section Mise en place des bagues de profondeur à lapage21.

b. Pour des planches de terrasse rainurées: Testez le positionnement de la vis: Avec les bagues de profondeur réglées sur la mèche de forage et l’embout de vissage, faites un test avec une vis de terrasse dans un morceau de planche de terrasse rainurée et vériez les résultats: ■ Le bas de la tête de vis doit s’appuyer contre la saillie inférieure de la rainure. ■ La tige de vis ne doit pas être exposée, mais la tête de la vis ne doit cependant pas être enterrée. Faites tous les ajustements nécessaires pour positionner la bague de butée de l’embout de vissage, puis testez de nouveau le positionnement de la vis.

Remarque Assurez-vous que la tête de vis n’est pas enterrée. Enterrer la tête de vis dans la saillie inférieure de la rainure peut faire fendre la saillie.24

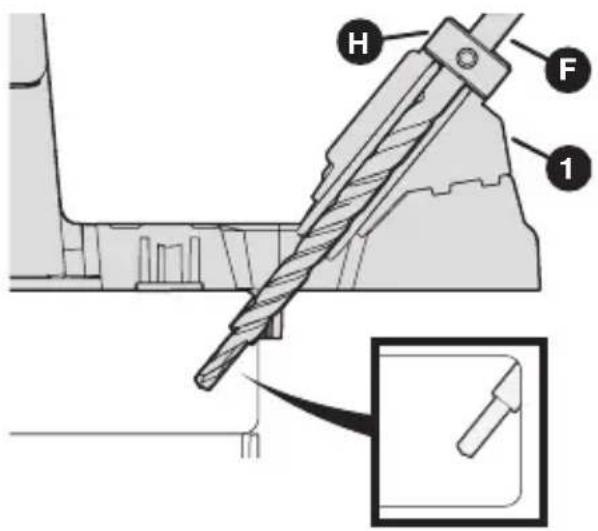

Perçage d’un trou en angle et d’un avant-trou a. Alignez le guide-foret (1) approprié sur la planche de terrasse. Remarque Relisez les conseils dans la section Emplacement du trou à lapage25 pour sélectionner le guide- foret le plus approprié pour un trou donné. b. Placez la mèche de forage (F) avec la bague de profondeur (H) attachée dans votre perceuse. c. Insérez la mèche (F) dans le guide-foret (1) et mettez votre perceuse en marche avant de toucher la planche de terrasse pour vous assurer que la mèche tourne correctement. d. Percez jusqu’à ce que la bague de profondeur (H) touche le guide-foret (1). e. Retirez la mèche (F) du guide-foret (1) pendant que la mèche est encore en rotation.

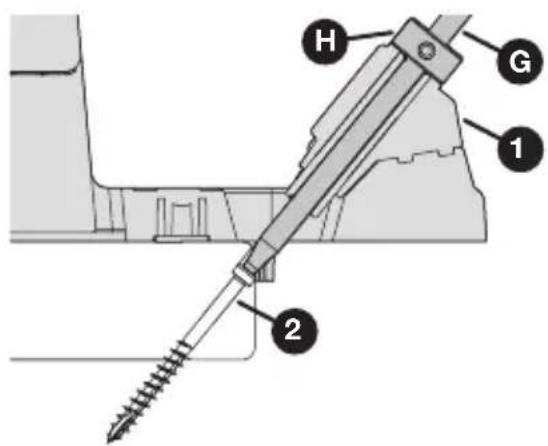

Insertion d’une vis Remarque Pour des renseignements sur le choix des vis de terrasse, consultez la section Vis de terrasse à lapage29. a. Placez l’embout de vissage (G) avec la bague de profondeur (H) attachée dans votre perceuse. b. Réalignez le guide-foret (1) sur le trou que vous venez de percer. c. Mettez une vis (2) directement dans le guide-foret (1). d. Assurez-vous que la vis (2) est correctement positionnée pour pouvoir entrer dans le trou, puis insérez la vis (2) quand vous êtes prêt. e. Insérez la vis (2) jusqu’à ce que la bague de profondeur (H) sur l’embout de vissage (G) atteigne le guide-foret (1).

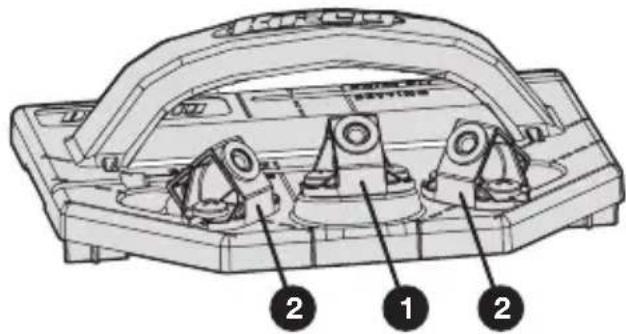

H25 Emplacement du trou Le Deck Jig de Kreg comprend trois guides-forets pour vous permettre de vous adapter à des situations différentes: un guide central (1) et deux guides d’angle (2). Directives générales: ■ Si possible, utilisez le guide central (1) au centre de la solive. Cet emplacement de trou produit le joint le plus solide. ■ En cas d’obstruction du bord ou quand vous joignez deux planches au milieu d’une solive, utilisez l’un ou l’autre des guides d’angle (2). ■ Quand vous ne pouvez pas bien positionner le gabarit, insérez une vis apparente pour xer la planche.

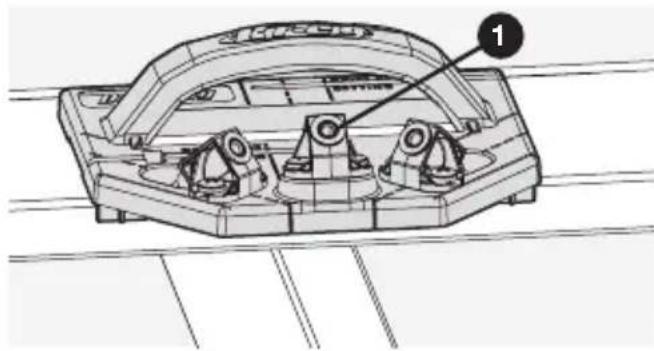

Des situations précises sont décrites ci-dessous Remarque Les suggestions dans cette section sont fournies à titre de conseil uniquement. Perçage sur un bord long Bord sans obstruction Quand vous posez des vis le long d’une planche sans obstruction, utilisez le guide-foret central (1) aligné sur le centre de la solive. Remarque Cet emplacement de trou est le type le plus courant.

Bord avec obstruction Quand le bord de votre planche de terrasse est obstrué par un mur ou si c’est un bord extérieur de la terrasse et que vous ne pouvez pas percer de trous inclinés, enfoncez les vis à partir du haut de la planche (vis apparentes).26 Perçage des extrémités Extrémité sans obstruction Quand vous vissez l’extrémité d’une planche et que vous pouvez positionner le Deck Jig au- delà de la planche (c’est-à-dire que le Deck Jig n’est pas gêné par un mur), utilisez le guide- foret central (1) pour plus de puissance.

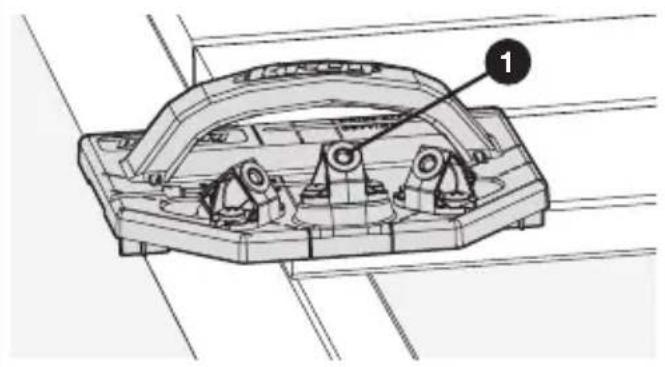

Extrémité avec obstruction Quand vous vissez l’extrémité d’une planche mais que vous ne pouvez pas positionner le Deck Jig au-delà de la planche à cause d’un mur, utilisez l’un ou l’autre des guides d’angle (2), comme illustré.

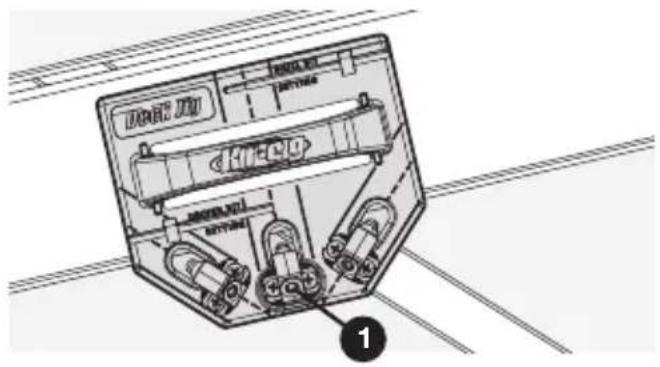

Perçage des planches à un angle de 45° Quand vous vissez des planches de terrasse à un angle de 45° par rapport aux solives, placez le guide-foret central (1) à l’intersection de la solive et de la planche de terrasse. Puis percez en utilisant la ligne pointillée comme guide d’alignement.

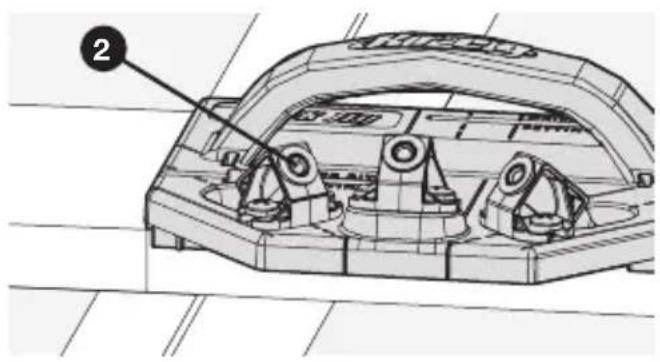

Perçage d’un joint de jonction Quand vous créez une jonction au milieu d’une solive, utilisez un guide-foret d’angle (2) pour obtenir le joint le plus solide possible. Pour bien positionner le trou, alignez le bord du gabarit sur la jonction, comme illustré.

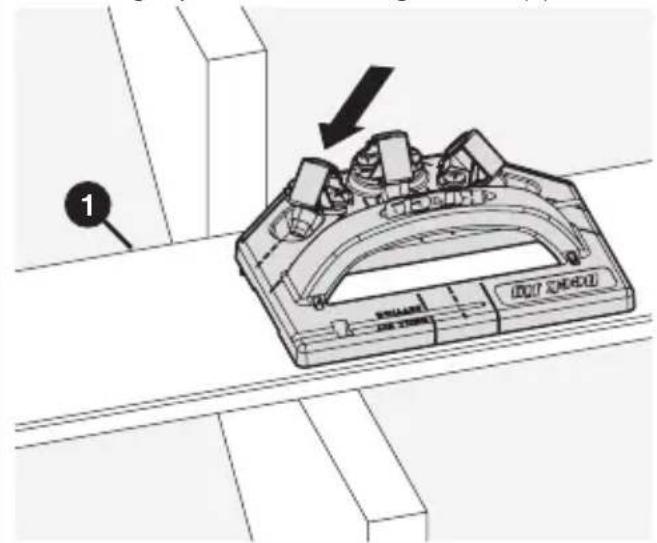

Perçage des marches d’escalier Commencez par les marches du bas et continuez en montant de façon à toujours avoir sufsamment de place pour percer les trous et insérer les vis. Si vous avez l’intention d’installer des contremarches, installez toutes les marches avant d’installer les contremarches. Pour la planche de marche intérieure: ■ Utilisez l’un ou l’autre des guides-forets d’angle pour le bord long interne (1).

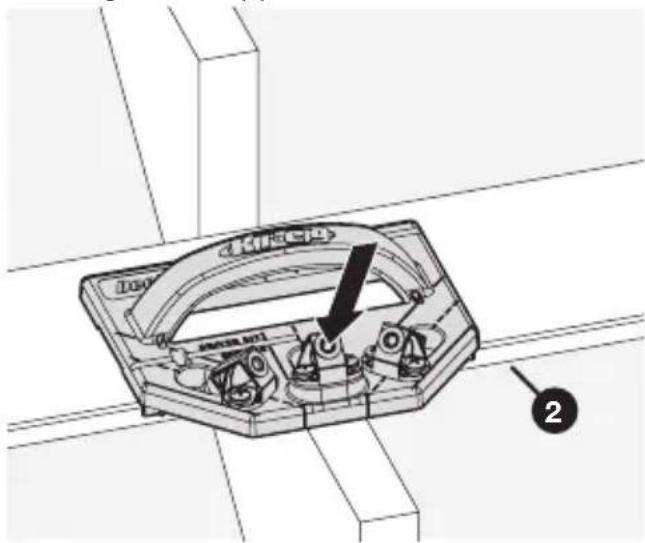

■ Utilisez le guide-foret central pour le bord long externe (2).

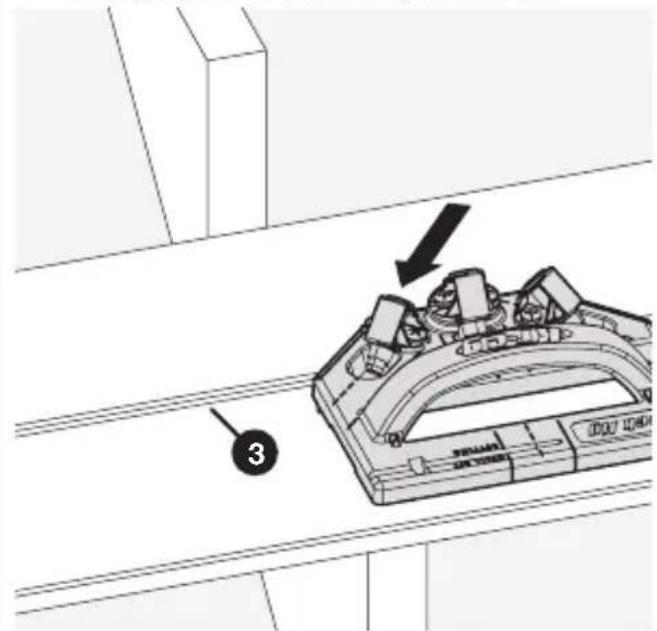

Pour la planche de marche extérieure: ■ Utilisez l’un ou l’autre des guides-forets d’angle pour le bord long interne (3).

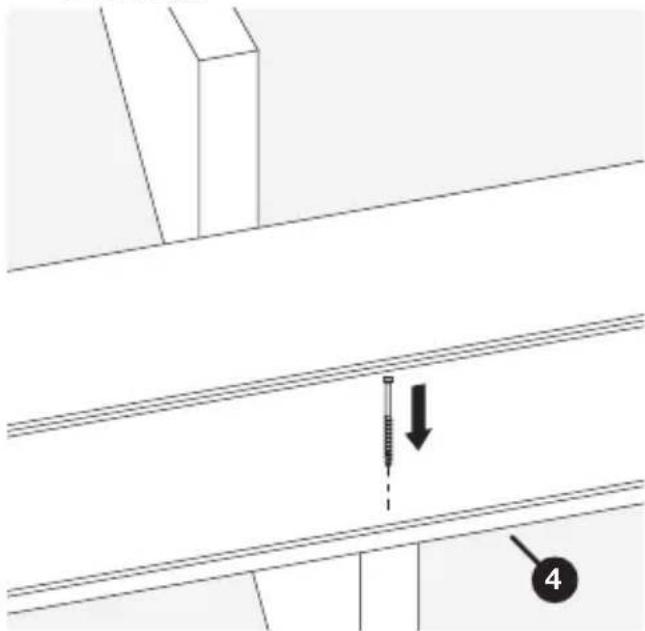

■ Insérez une vis apparente pour le bord long externe (4).

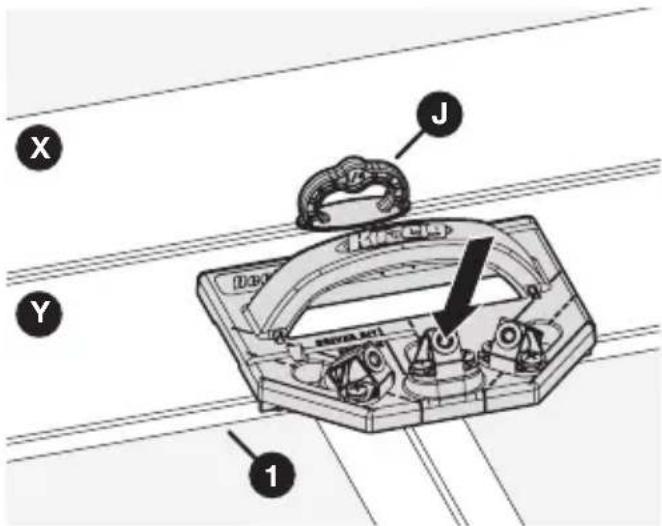

Utilisation des anneaux espaceurs Ces anneaux espaceurs de 1/4po sont fournis avec votre Deck Jig. Ces anneaux espaceurs font fonction de guide pour vous aider à créer des espaces uniformes entre les planches de terrasse. Construire votre terrasse avec un espace minimum de 1/4po entre les planches permettra aux débris de passer entre les planches et d’avoir une terrasse propre. Surtout, l’espacement permet une circulation d’air adéquate pour réduire l’accumulation d’humidité. Astuce Consultez également les recommandations d’espacement du fabricant de votre terrasse. a. Placez les espaceurs (J) entre une planche xée (X) et une planche adjacente non xée (Y). b. Avec le Deck Jig, percez des trous et insérez des vis dans toutes les solives le long du bord externe (1) de la planche non xée (Y). Remarque Commencez toujours par percer le bord de la planche qui se trouve à l’opposé des espaceurs (le bord externe) de manière à ce que la pression du perçage et de l’insertion soit dirigée vers les espaceurs.

c. Retirez les espaceurs (J). d. Percez des trous et insérez des vis dans toutes les solives le long du bord interne (2) de la planche non xée (Y). Remarque La pression du perçage et de l’insertion est maintenant dirigée vers le bord de la planche qui est déjà xée par les vis (3).

Choix d’une terrasse Cette section décrit certains éléments à prendre en compte lors du choix des matériaux et des vispour votre terrasse. Matériaux pour terrasse Le Deck Jig de Kreg peut être utilisé avec presque tous les types de matériaux pour terrasse. Voicicertains des matériaux les plus courants: ■ Bois traité à l’ACQ sous pression: Habituellement fait de pin, ce bois «traité vert» est l’un des types de matériaux de terrasse les plus abordables. Ce matériau a tendance à se contracter, se goner et se fendre. Il n’est pas aussi durable que la plupart des autres matériaux de terrasse. ■ Matériau composite: Les matériaux composites pour terrasse sont souvent faits d’une combinaison de bres de bois et de plastique. Ils coûtent plus cher que le pin, mais ils durent beaucoup plus longtemps et sont moins enclins à se contracter, à se goner et à se fendre. Nous vous conseillons d’utiliser un matériau composite pour votre terrasse. ■ Bois durs exotiques: Les bois exotiques tels que l’ipé sont beaucoup plus durs et denses que le pin classique. Ils durent donc plus longtemps et sont plus élégants, mais coûtent plus cher. Les bois exotiques doivent tout de même être traités pour les protéger contre la décoloration et les dommages causés par l’eau. Vis de terrasse Les vis de terrasse Kreg sont spécialement conçues pour être utilisées avec le système de xationinvisible Deck Jig. Vous pouvez également les utiliser comme vis apparentes pour diverstypes de projets d’extérieur. Invisible Vis apparente (visible) Protection contre la corrosion Les vis de terrasse Kreg sont de deux types: ■ Protec-Kote™: Trois couches anticorrosion qui offrent une protection contre la rouille pour une grande variété de types de terrasse; conviennent parfaitement au bois traité à l’ACQ. ■ Acier inoxydable: Pour encore plus de protection, choisissez l’acier inoxydable. Les vis en acier inoxydable offrent la protection la plus durable contre la corrosion et conviennent aux applications marines. Longueur de la vis Choisissez la longueur de la vis en fonction de l’épaisseur de votre matériau pour terrasse. Épaisseur du matériau Longueur de la vis 4/4 à 5/4 (3/4po à 1 1/8po [19mm à 29mm]) 2po (51mm) 1 1/2po (38mm) 2 5/8po (67mm)30 Pièces de rechange Pour obtenir de l’aide relative aux pièces de rechange de votre Deck Jig Kreg, contactez le support technique de Kreg. Accessoires Vis de terrasse Protec-Kote™ de Kreg Vis de terrasse en acier inoxydable de Kreg Ressources en ligne ■ Vidéo de démonstration: Visitez https://www.youtube.com/watch?v=Ft50pR-V0DY et regardez la démonstration de l’utilisation du Deck Jig de Kreg par le maître charpentier GaryStreigler. ■ Site Web de Kreg: Visitez www.kregtool.com pour tout ce qui concerne Kreg. Que vous ayezbesoin de revoir une étape précise ou de commander des vis de terrasse Kreg, vous trouverez tout sur ce site. ■ Communauté d’utilisateurs Kreg: Visitez kregjig.ning.com pour voir ce que construisent lesautres utilisateurs du Deck Jig de Kreg, pour obtenir des réponses à vos questions sur desforums et pour vous inscrire an de recevoir le bulletin d’information Kreg Plus.31EXPLORER. CONSTRUIRE. PARTAGER. Nous sommes des artisans comme vous. C’est pourquoi nous aimons voir ce sur quoi vous travaillez. Montrez-le à la communauté et laissez-vous inspirer! #madewithKreg Obtenez des plans gratuits, des ressources pour vos projets et plus encore. kregtool.com et buildsomething.com
