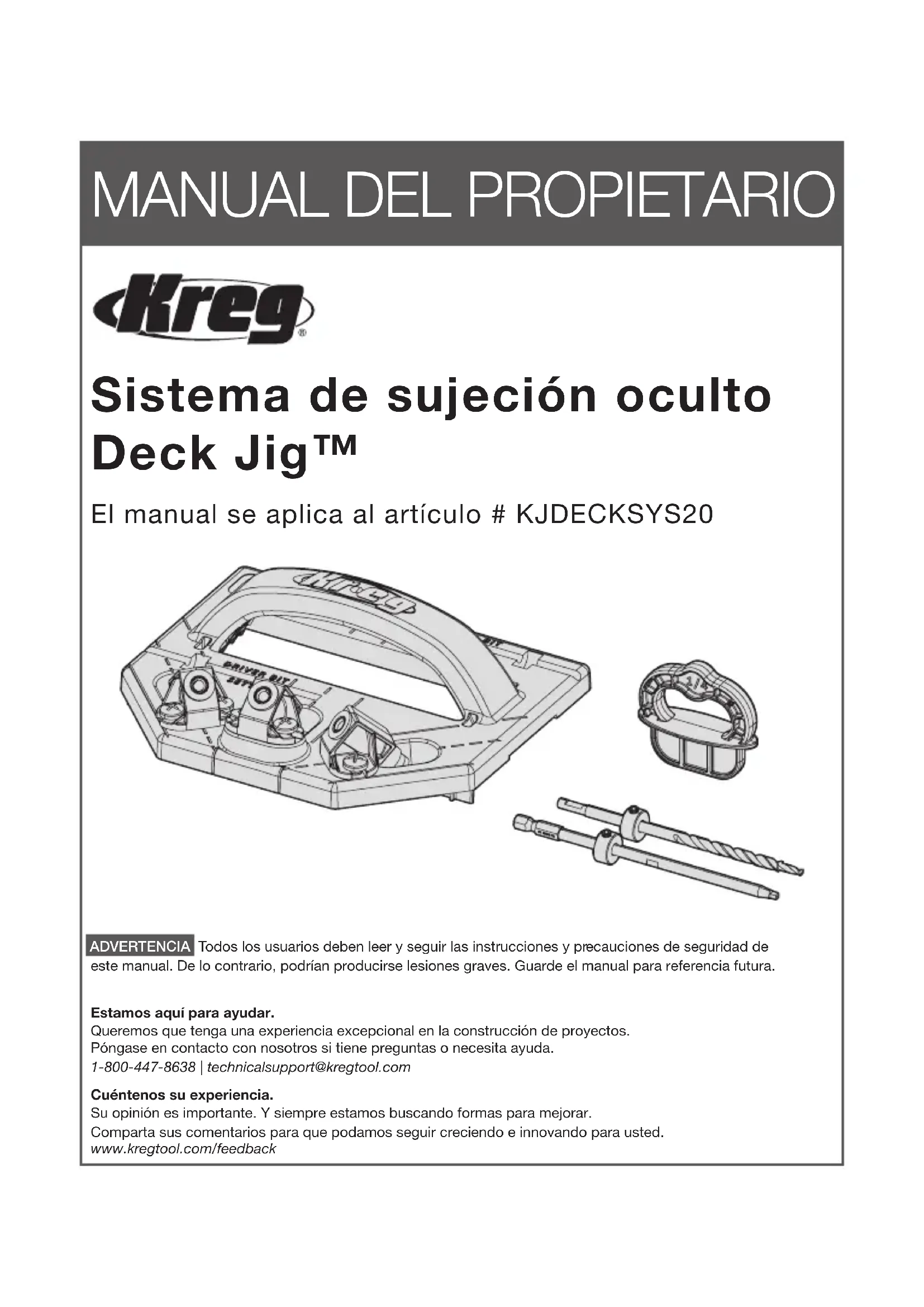

MANUAL DE USUARIO Deck Jig Kreg

• Estamos aquí para ayudar. Queremos que tenga una experiencia excepcional en la construcción de proyectos. Póngase en contacto con nosotros si tiene preguntas o necesita ayuda. 1-800-447-8638 | [e-mail] Cuéntenos su experiencia. Su opinión es importante. Y siempre estamos buscando formas para mejorar. Comparta sus comentarios para que podamos seguir creciendo e innovando para usted. www.kregtool.com/feedback ADVERTENCIA Todos los usuarios deben leer y seguir las instrucciones y precauciones de seguridad de este manual. De lo contrario, podrían producirse lesiones graves. Guarde el manual para referencia futura. Sistema de sujeción oculto Deck Jig™ El manual se aplica al artículo # KJDECKSYS2034 Precauciones de seguridad ADVERTENCIA Antes de usar una herramienta eléctrica con este producto, lea y siga las instrucciones y precauciones de seguridad del fabricante de la herramienta además de las precauciones de seguridad que se muestran a continuación para reducir el riesgo de lesiones graves por peligros tales como incendios, descargas eléctricas o una broca giratoria. ■ Siempre use el equipo de protección personal recomendado por el fabricante de la herramienta eléctrica que esté utilizando, como protección ocular, auditiva o respiratoria. ■ La broca es losa. Manipúlela con cuidado. ■ No permita que la familiaridad obtenida del uso frecuente de sus herramientas reemplace lasprácticas de seguridad laboral. Un momento de descuido es suciente para causar lesiones graves. ■ Evite las posiciones incómodas de las manos donde un deslizamiento repentino podría causar contacto con la broca giratoria. ADVERTENCIA No opere esta herramienta ni ninguna maquinaria bajo la inuencia de drogas, alcohol o medicamentos. ADVERTENCIA Este producto podría exponerlo a químicos incluidos el Acrilonitrilo y otros químicos, los cuales son conocidos por el Estado de California como causantes de cáncer ydaños reproductivos. Para obtener más información, visite www.P65Warnings.ca.gov. Índice Precauciones de seguridad p. 34
• Preensamblaje p. 35
• Herramientas y materiales recomendados (no incluidos) p. 35

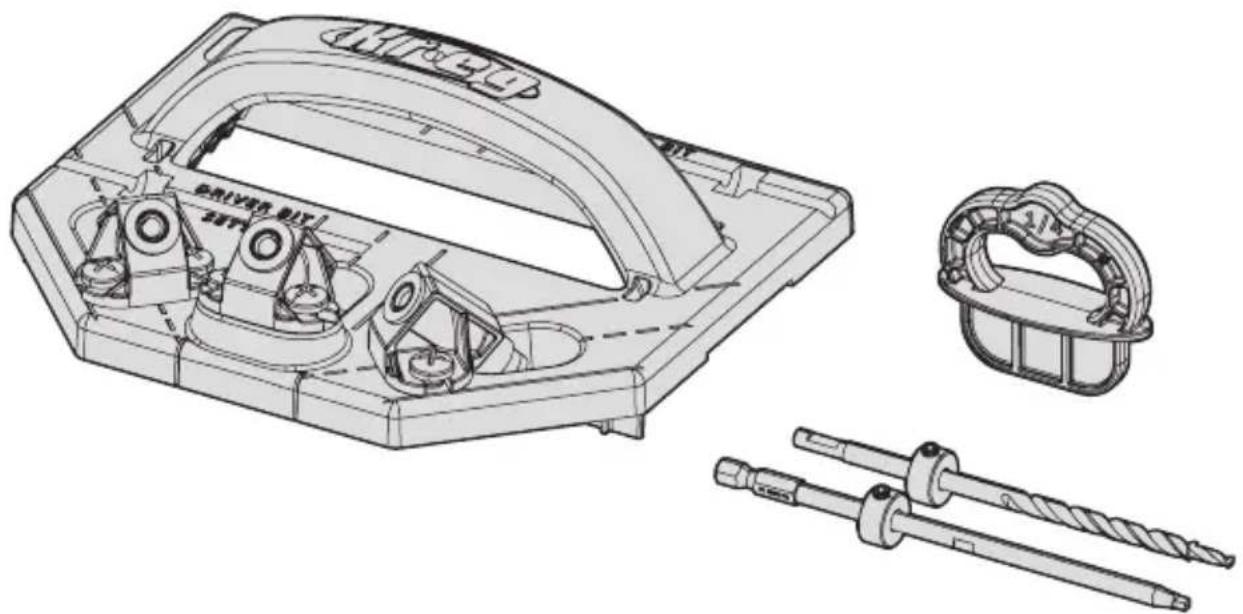

• Descripción del producto p. 35
• Ensamblaje de la guía p. 36
• Colocación del collarín de profundidad p. 37
• Funcionamiento p. 39
• Ubicación de los orificios p. 41
• Perforación de un borde largo p. 41
• Perforación de extremos p. 42
• Perforación de terraza a 45° p. 42
• Perforación de una junta de empalme p. 42
• Perforación de peldaños de escaleras p. 43
• Uso de los anillos espaciadores p. 44
• Elección de una terraza p. 45
• Material de la terraza p. 45
• Tornillos para terraza p. 45
• Repuestos p. 46
• Accesorios p. 46
• Recursos en línea Preensamblaje Revise esta sección antes de comenzar. Asegúrese de tener a mano todas las herramientas/ materiales y compare el paquete con los artículos enumerados en las secciones Herraje incluido yDescripción del producto. Si algún artículo parece faltar o está extraviado, no use este producto. Póngase en contacto con el Soporte técnico de Kreg o devuelva el producto al lugar de compra. Herramientas y materiales recomendados (no incluidos) Destornillador Phillips No. 2 Descripción del producto p. 4635

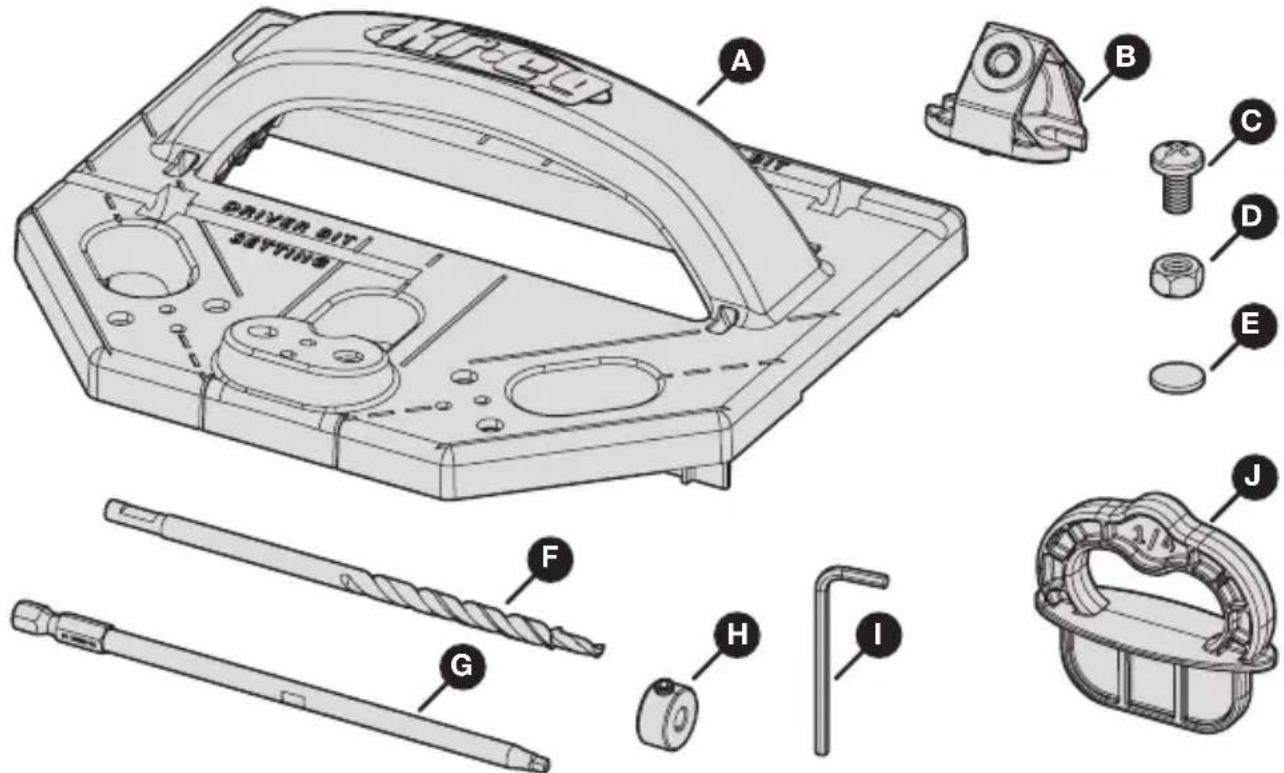

Pieza Descripción Pieza Descripción A Deck Jig F Broca para taladro Deck Jig de 6" B Guía de taladro (3) G Punta de destornillador cuadrada KTX de 6" C Tornillo de la guía de taladro (6) H Collarín de profundidad (2) D Tuerca de la guía de taladro (6) I Llave hexagonal E Pata de goma (6 más 4 extra) J Anillo espaciador de 1/4" (3)36 Ensamblaje de la guía

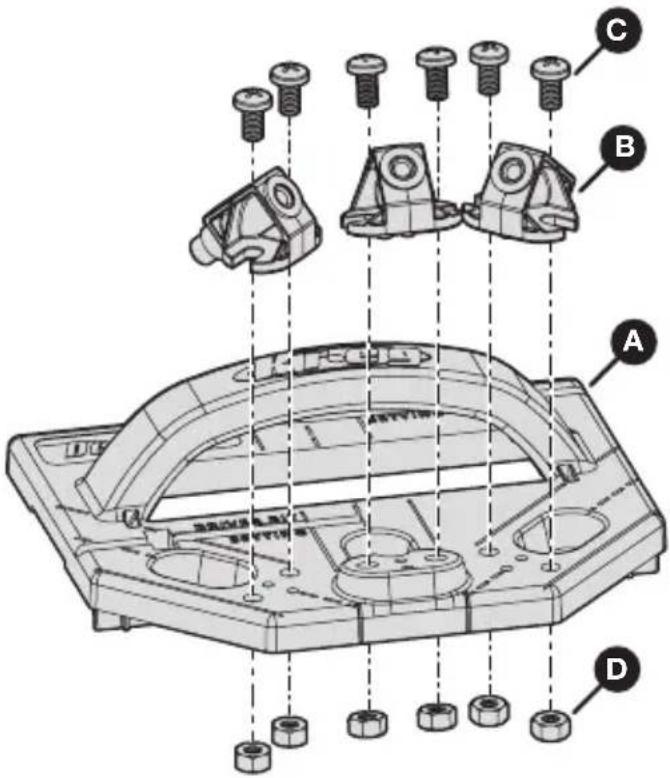

Fije las guías de taladro al Deck Jig El Deck Jig incluye tres guías de taladro. Cada guía de taladro se une a un par de agujeros de montaje en el Deck Jig. a. Dé la vuelta al Deck Jig (A) y ubique un par de agujeros de montaje para una guía de taladro. Nota Hay tres pares de oricios de montaje (un par por guía de taladro). b. Inserte dos tuercas de la guía de taladro (D) en el par de agujeros de montaje en la parte inferior del DeckJig(A). c. Sosteniendo las tuercas de la guía de taladro (D) en su lugar, dele la vuelta al Deck Jig (A) hacia arriba y coloque una guía de taladro (B) en posición sobre esos dos agujeros de montaje. d. Inserte un tornillo de la guía de taladro (C) en cada uno de los dos agujerosde montaje y use un destornilladorPhillips no. 2 para apretar los tornillos rmemente. e. Repita estos pasos para unir las dos guías de taladro restantes (B) al Deck Jig(A).

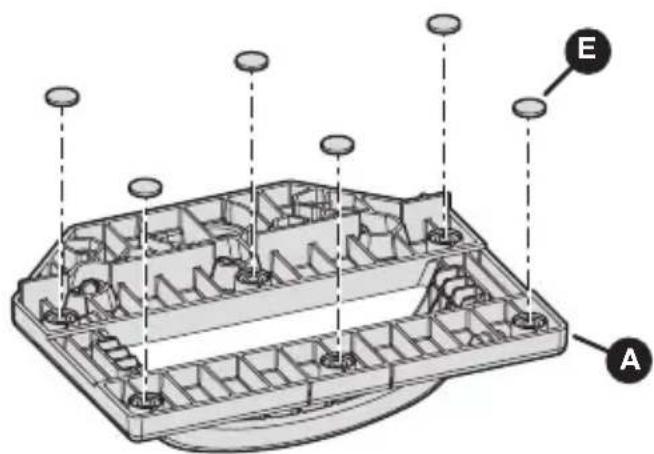

Adhiera las patas de goma al Deck Jig Retire las patas de goma (E) de la hoja de respaldo y adhiéralas a las seis ubicaciones designadas en la parte inferior de la guía (A). Nota Las patas de goma evitan que la guía se deslice sobre las tablas.

E37 Colocación del collarín de profundidad Antes de taladrar su primer oricio, debe colocar el collarín de profundidad tanto en la broca como en la punta del destornillador. Los collarines de profundidad lo ayudan a lograr la profundidad adecuada del agujero y del tornillo, asegurando la unión más fuerte posible con una exposición mínima a los elementos. Nota Siga las instrucciones para terrazas ranuradas o no ranuradas, según el tipo de tablas que esté utilizando para sus proyectos. Consejo Después de la colocación inicial del collarín de profundidad, verique el ajuste cada cierto tiempo para asegurar que cada collarín de profundidad esté correctamente establecido.

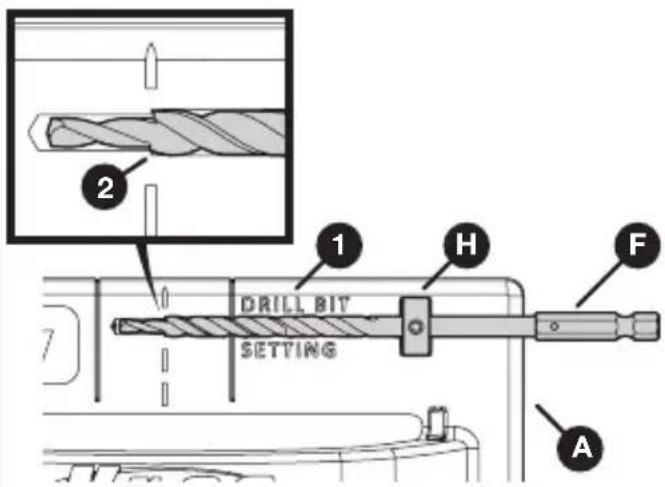

Ajuste del collarín de profundidad en la broca Este collarín de profundidad controla la profundidad y posición donde el "reborde" detendrá altornillo. Para terrazas no ranuradas: a. En el Deck Jig (A), ubique el medidor (1) nombrado “Drill Bit Setting” (Ajuste de la broca del taladro). b. Coloque un collarín de profundidad (H) en la ranura empotrada y use la llave hexagonal (I) para mantenerlo en posición. c. Deslice la broca (F) a través del collarín de profundidad (H) hasta que el reborde (2) de la broca (F) se alinee con la línea discontinua. d. Use la llave hexagonal (I) para apretar el collarín de profundidad (H) a la broca (F) de forma segura. H1 F

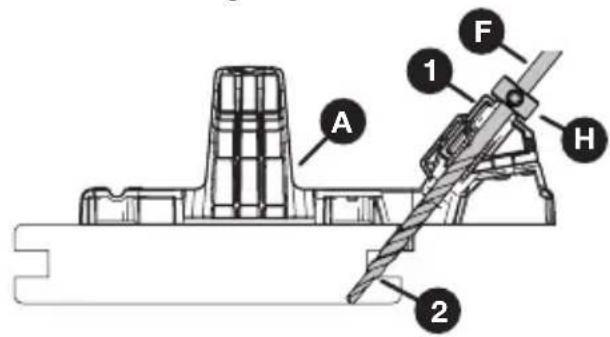

Para terrazas con ranura: a. Coloque el Deck Jig (A) en el extremo deuna tabla de terraza ranurada. b. Deslice la broca (F) en la guía de taladro central (1) hasta que el reborde de la broca (2) esté nivelado con la parte inferior de la ranura en la tabla de la terraza. c. Sosteniendo la broca (F) en esta posición, deslice el collarín de profundidad (H) sobre la broca(F) hasta que el collarín de profundidad (H) descanse contra la guía de taladro (1). d. Use la llave hexagonal (I) para apretar el collarín de profundidad (H) a la broca (F) de forma segura.

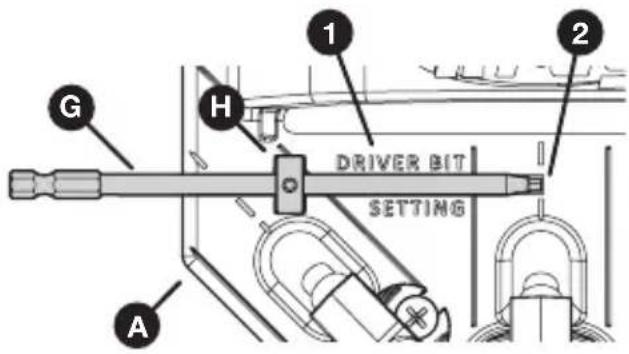

Ajuste del collarín de profundidad en la punta del destornillador Este collarín de profundidad controla la profundidad a que a la que introduce su tornillo. Cuando se coloca adecuadamente, evita introducir el tornillo más de lo necesario. Para terrazas no ranuradas: a. En el Deck Jig (A), ubique el medidor (1) nombrado “Driver Bit Setting” (Ajuste de la punta del destornillador). b. Coloque un collarín de profundidad (H) en la ranura empotrada y use la llave hexagonal (I) para mantenerlo en posición. c. Deslice la punta del destornillador (G) a través del collarín de profundidad (H) hasta que la punta cuadrada (2) del destornillador (G) se alinee con la línea discontinua de la guía de broca central. d. Use la llave hexagonal (I) para apretar el collarín de profundidad (H) a la punta del destornillador (G) de forma segura.

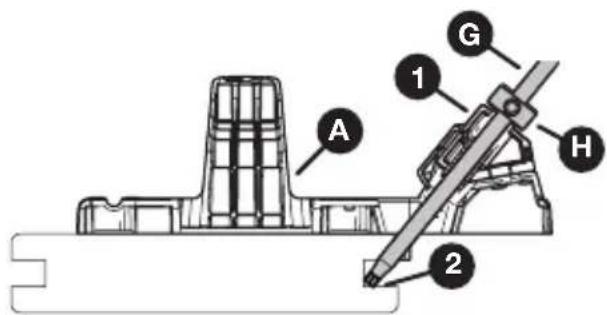

Para terrazas con ranura: a. Coloque el Deck Jig (A) en el extremo de una tabla de terraza ranurada. b. Deslice la punta del destornillador (G) en el centro de la guía para taladro (1) hasta que la punta cuadrada (2) del destornillador (G) esté nivelada con la parte inferior de la ranura en la tabla para terraza. c. Sosteniendo la punta del destornillador (G) en esta posición, deslice el collarín de profundidad (H) sobre la punta del destornillador (G) hasta que el collarín de profundidad (H) descanse contra la guía de taladro (1). d. Use la llave hexagonal (I) para apretar el collarín de profundidad (H) a la punta del destornillador (G) de forma segura.

Funcionamiento El Kreg Deck Jig le permite perforar un oricio especializado en un ángulo optimizado para asegurar sus tablas de la terraza a las viguetas. Eloricio se crea mediante una broca escalonada (o de reborde) que hace un oricio oculto y oricio guía para el tornillo en un solo movimiento. La profundidad del oricio se controla utilizando un collarín de profundidad. Asimismo, el Kreg Deck Jig guía el tornillo mientras está siendo colocado para que siga el camino exacto y necesario y usted no lo enrosque más o menos de lo requerido. ¡Importante! Colocar sus tornillos sin utilizar el collarín de profundidad y/o la guía Kreg Deck Jig puede producir que los introduzca de manera excesiva. Si los introduce de manera excesiva puede resultar en una unión mucho menos fuerte y puede ocasionar la formación excesiva de humedad en la cabeza del tornillo.

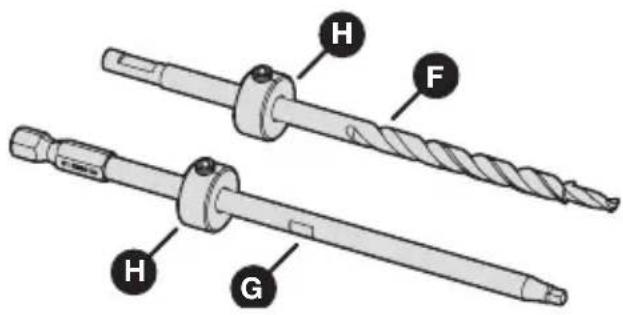

Antes de comenzar a. Verique los collarines de profundidad: ■ Asegúrese de que un collarín de profundidad (H) esté bien sujeto a la broca (F) y a la punta del destornillador (G). ■ Asegúrese de que la colocación de cada collarín de profundidad (H) sea adecuada para su terraza (ya sea ranurada o no ranurada). Nota Ver Colocación del collarín de profundidad enla página37.

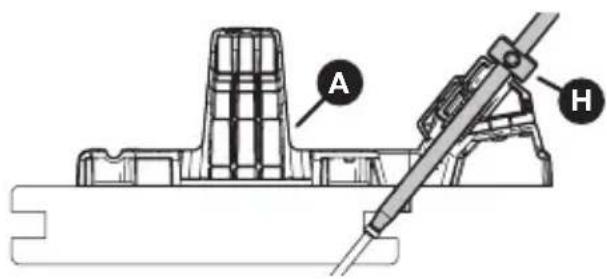

b. Para terrazas con ranura: Realice una prueba de colocación de tornillo: Con los collarines de profundidad jos en la broca y la punta del destornillador, haga una prueba con un tornillo para terraza en un trozo de terraza ranurada yverique los resultados: ■ La parte inferior de la cabeza del tornillo debe apoyarse contra el borde inferior de la ranura. ■ No debe quedar expuesto ninguna parte del vástago del tornillo, pero la cabeza no debe quedar enterrada. Realice cualquier ajuste necesario en la posición del collar de detención de la punta del destornillador; después repita la prueba de colocación del tornillo.

Nota Asegúrese que la cabeza del tornillo no quede enterrada. Enterrar la cabeza del tornillo en el borde inferior de la ranura puede hacer que el reborde se rompa.40

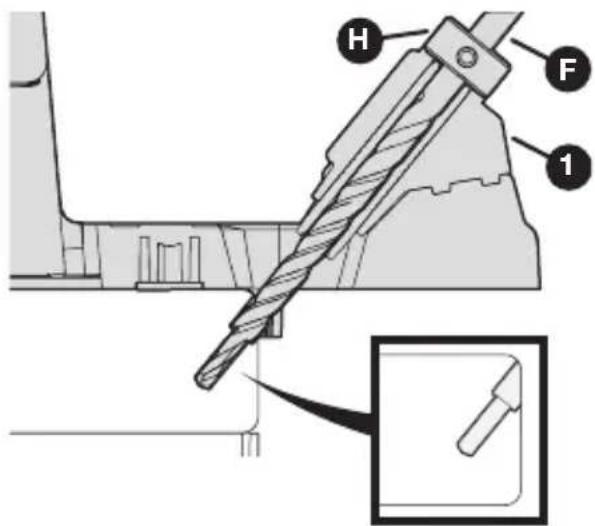

Taladrar un oricio oculto y oricio guía a. Alinee la guía de taladro (1) adecuada sobre la tabla de la terraza. Nota Revise las recomendaciones en Ubicación de los oricios enla página41 para obtener orientación sobre qué guía de taladro es mejor para un oricio dado. b. Coloque la broca (F) con el collarín de profundidad puesto (H) en su taladro. c. Inserte la broca (F) en la guía de taladro (1) y lleve el taladro a velocidad de funcionamiento antes que entre en contacto con la tabla de la terraza paragarantizar la rotación correcta delabroca. d. Taladre hasta que el collarín de profundidad (H) entre en contacto con la guía de taladro (1). e. Quite la broca (F) de la guía de taladro (1) mientras la broca todavía está girando.

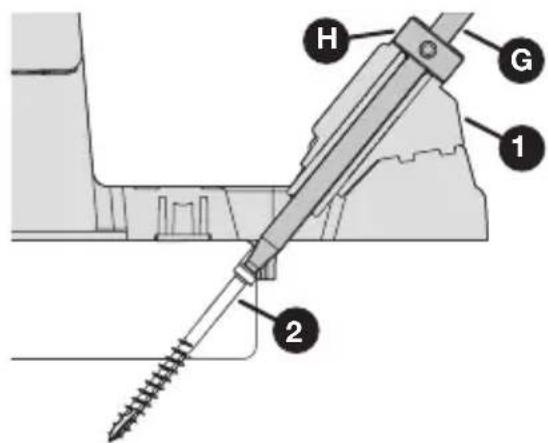

Introduzca el tornillo Nota Para obtener información sobre cómo elegir tornillos para la terraza, consulte Tornillos para terraza enla página45. a. Coloque la punta del destornillador (G) con el collarín de profundidad (H) puesto en su taladro. b. Realinee la guía de taladro (1) con el oricio que acaba de perforar. c. Coloque un tornillo (2) directamente en la guía de taladro (1). d. Asegúrese de que el tornillo(2) esté colocado correctamente para ingresar al oricio; luego introduzca el tornillo (2) cuando esté listo. e. Introduzca el tornillo(2) hasta que el collarín de profundidad (H) en la punta del destornillador (G) alcance la guía detaladro (1).

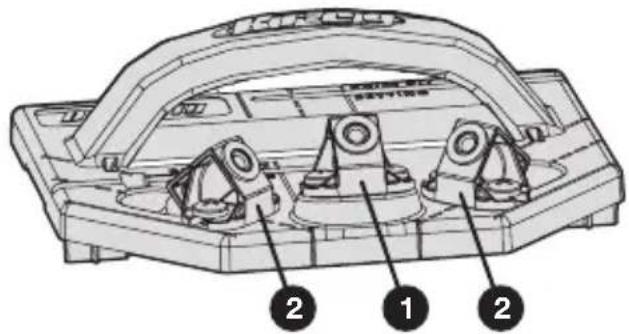

H41 Ubicación de los orificios El Kreg Deck Jig proporciona tres guías de taladro para adaptarse a diferentes situaciones: una guía central (1) y dos guías anguladas (2). Pautas generales: ■ Siempre que sea posible, use la guía central (1) en el centro de la viga. Esta colocación de los oricios proporciona la junta más fuerte. ■ Cuando el borde está obstruido o cuando está empalmando dos tablas en el centro de una vigueta, use cualquiera de las guías anguladas (2). ■ Cuando no pueda colocar la guía de manera efectiva, ponga un tornillo visible para asegurar la tabla.

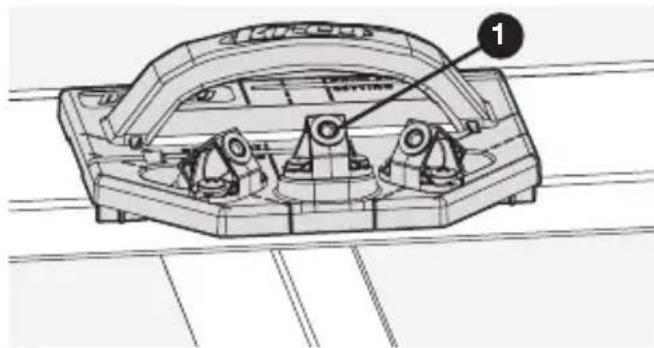

Las situaciones especícas se describen a continuación Nota Las sugerencias en esta sección se proporcionan solo como guía. Perforación de un borde largo Borde sin obstrucción Cuando atornille a lo largo de la tabla sin obstrucciones, use la guía de broca central (1) alineada con el centro de la viga. Nota Esta colocación del oricio es el tipo más común.

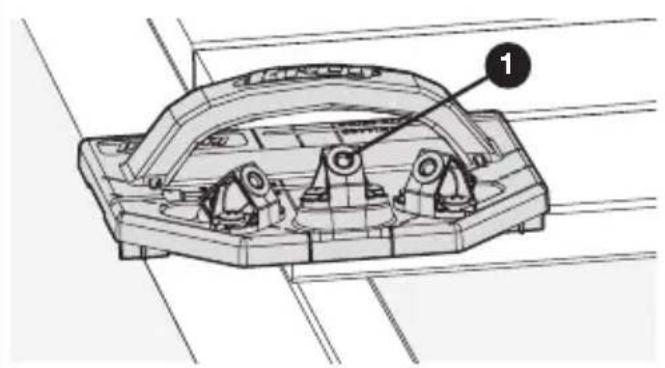

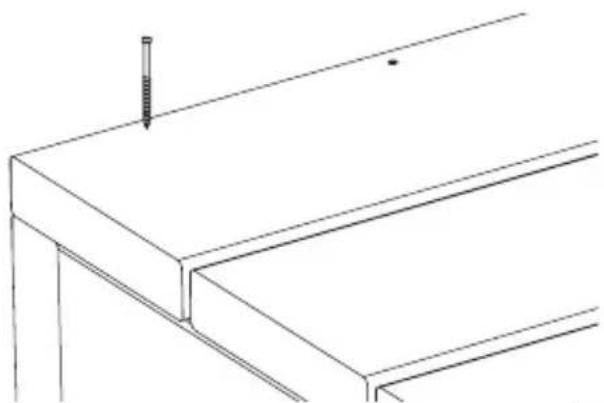

Borde con obstrucción Cuando el borde de su tabla para terraza está obstruido por una pared, o cuando el borde está en el exterior de la tabla donde no puede usar agujeros angulados, ponga los tornillos desde el lado superior de la tabla para terraza (tornillos visibles).42 Perforación de extremos Extremos sin obstrucción Cuando está asegurando el extremo de la tabla y puede posicionar la guía Deck Jig más allá del tabla (es decir, cuando el Deck Jig no esté obstruida por una pared), use la guía de taladro central (1) para obtener una resistencia superior.

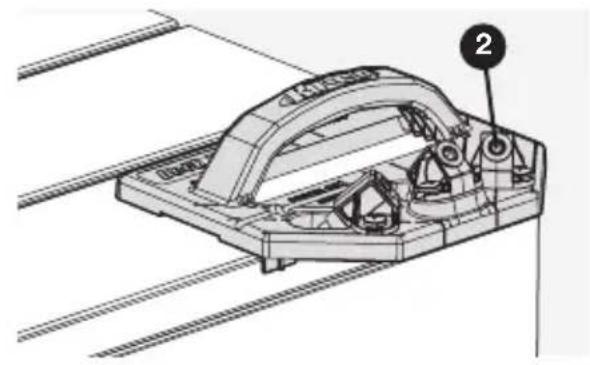

Extremos con obstrucción Cuando está asegurando el extremo de la tabla pero el Deck Jig no se puede posicionar más allá de la tabla porque hay una pared que obstruye, use cualquiera de las guías anguladas (2), como se muestra.

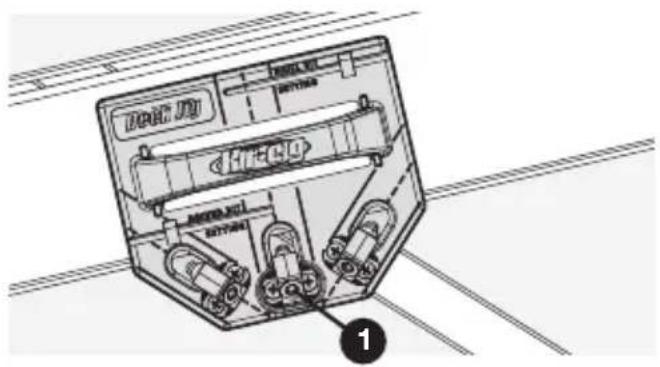

Perforación de terraza a 45° Cuando asegure tablas de terraza a un ángulo de 45° de las juntas, coloque la guía de taladro de centro (1) en la intersección de la junta y la tabla de terraza. Taladre usando la línea punteada como guía de alineamiento.

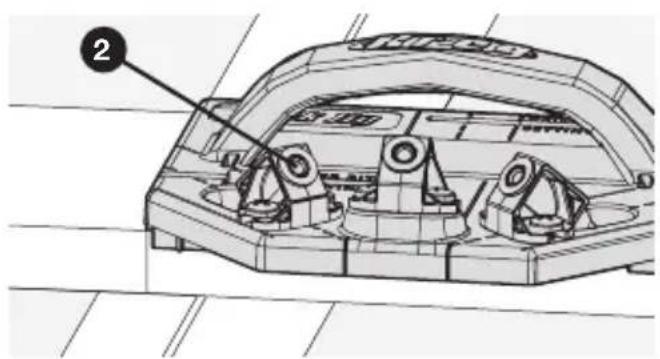

Perforación de una junta de empalme Cuando haga un empalme en el centro de una vigueta, use las guías con ángulo (2) para obtener la junta más resistente. Para ubicar el oricio de forma correcta, alinee el borde de la guía con el empalme, como se muestra.

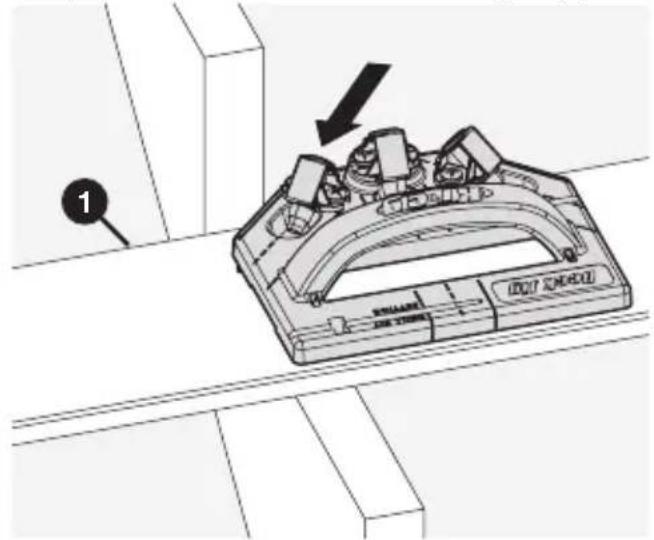

Perforación de peldaños de escaleras Comience en la parte de abajo de las escaleras y suba de tal manera que siempre tenga espacio para perforar los oricios y enroscar los tornillos. Si planea colocar contrahuellas en las escaleras, instale todos los peldaños antes de instalar las contrahuellas. Para el interior de los peldaños: ■ Use cualquiera de las guías anguladas para el interior de los bordes largos (1).

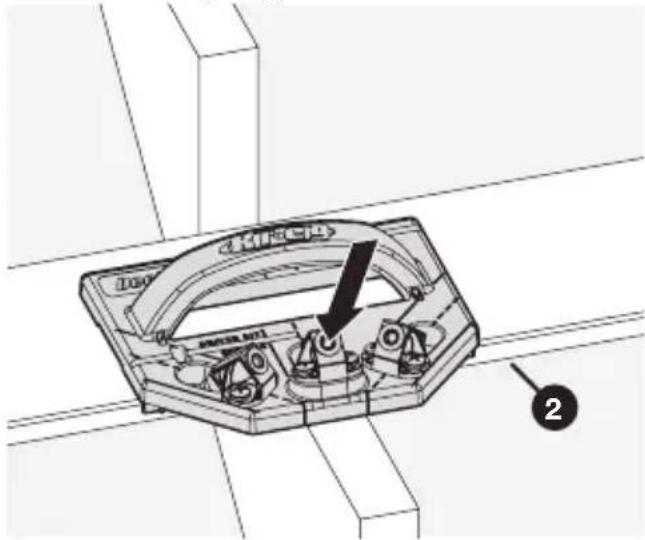

■ Use la guía central para el exterior de los bordes largos (2).

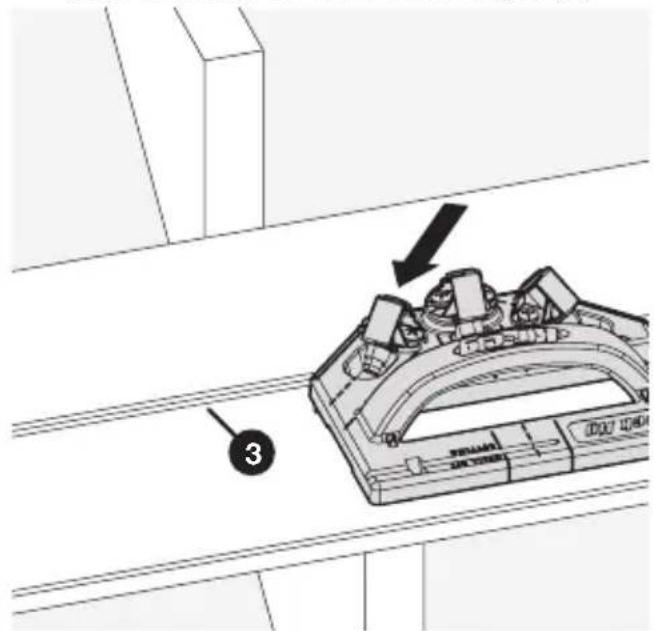

Para el exterior de los peldaños: ■ Use cualquiera de las guías anguladas para el interior de los bordes largos (3).

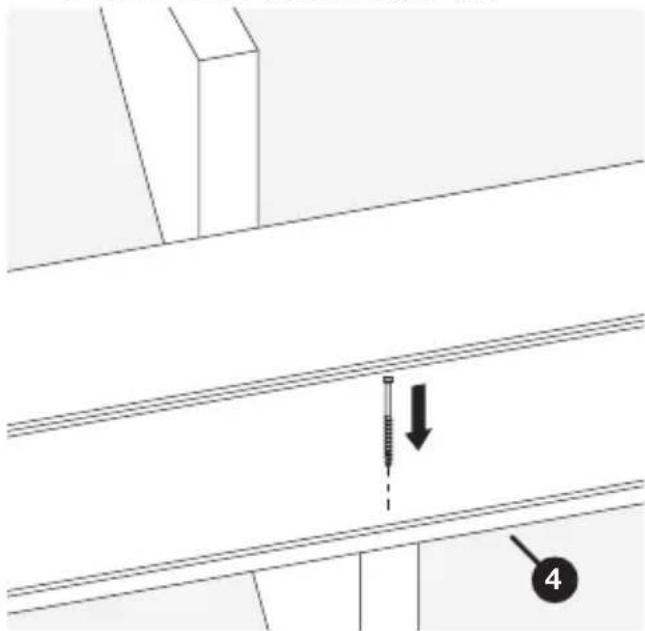

■ Introduzca un tornillo visible para la parte exterior de los bordes largos (4).

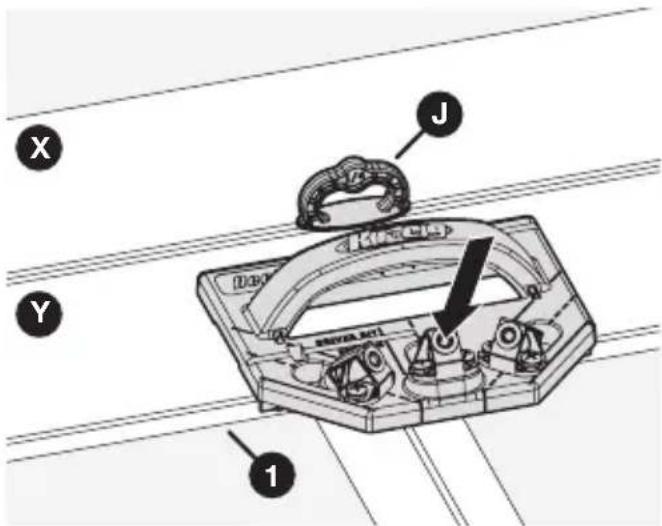

Uso de los anillos espaciadores Tres anillos espaciadores de 1/4" están incluidos en su Deck Jig. Estos anillos espaciadores funcionan como guías para ayudarlo a crear espacios uniformes entre cada tabla de terraza. El construir su terraza con separaciones de al menos 1/4" permite que los desechos caigan através de ellos, lo que deja su terraza limpia. Lo más importante aún es que asegura un ujo deaire adecuado para reducir la acumulación de humedad. Consejo Verique además las recomendaciones de separación del fabricante de su terraza. a. Coloque los separadores (J) entre una tabla asegurada (X) y una no asegurada adyacente(Y). b. Usando el Deck Jig, taladre los agujeros yatornille los tornillos en todas las viguetas a lo largo del borde exterior (1) de la tabla no asegurada (Y). Nota Siempre perfore el borde de la tabla que está opuesto a los separadores primero (es decir, el borde exterior), de modo que la presión de perforación y conducción empuje hacia los separadores.

c. Retire los separadores (J). d. Taladre agujeros y atornille los tornillos en todas las viguetas a lo largo del borde interno (2) de la tabla no asegurada (Y). Nota Ahora, la presión de taladrar e introducir empuja hacia atrás contra el borde del tablero que ya está sujeto en su lugar por los tornillos (3).

Elección de una terraza Esta sección describe algunas consideraciones a tener en cuenta al seleccionar el material y los tornillos para su terraza. Material de la terraza El Kreg Deck Jig funciona con casi todos los materiales para terraza. Estos son los tipos de material más populares: ■ Madera ACQ tratada a presión: Usualmente hecha de pino, la madera “Green Treat" es uno de los tipos de material para terrazas más económicos. Este material normalmente se encoje, se hincha o se parte. No dura tanto como otros tipos de terraza. ■ Material compuesto: La terraza de compuesto normalmente se fabrica de una combinación de bras de madera y plástico. Es más caro que el pino, pero dura mucho más y tiende menos a encogerse, hincharse o partirse. Es el material para terraza que recomendamos. ■ Maderas duras exóticas: Las maderas exóticas, como la madera de ipé, son mucho más duras y más densas que el pino tradicional. Debido a esto, duran más, lucen mejor y cuestan más. Las maderas exóticas necesitan ser tratadas para evitar la decoloración y el daño causado por el agua. Tornillos para terraza Los tornillos para terraza Kreg han sido diseñados especícamente para usarse con el Kreg Deck Jig para un sistema de sujeción oculto. También se pueden usar estos tornillos como tornillos visibles simples en una amplia gama de proyectos de exteriores. Oculto Tornillo frontal (visible) Protección contra la corrosión Los tornillos de terraza Kreg están disponibles en dos tipos: ■ Protec-Kote™: Tres capas anticorrosión que protegen contra la oxidación en una amplia gama de aplicaciones para terrazas. Ideal para madera tratada ACQ. ■ Inoxidable: Para más protección, escoja inoxidable. Los tornillos inoxidables brindan la mejor protección contra la corrosión a largo plazo y son adecuados para aplicaciones marinas. Longitud del tornillo Escoja la longitud de tornillo basado en el grosor del material de su terraza. Grosor del material Longitud del tornillo 4/4 a 5/4 (3/4" a 1-1/8") 2” 1-1/2” 2-5/8"46 Repuestos Si necesita ayuda con las piezas para su Kreg Deck Jig, comuníquese con el soporte técnico deKreg. Accesorios Tornillos para terraza Kreg Protec-Kote™ Tornillos Kreg para terraza inoxidable Recursos en línea ■ Video con instrucciones: Visite https://www.youtube.com/watch?v=Ft50pR-V0DY y siga las instrucciones del maestro carpintero Gary Streigler mientras demuestra el uso del Deck Jig™. ■ Sitio Web de Kreg: Visite www.kregtool.com para todo lo relacionado con Kreg. Ya sea que necesite revisar un paso en particular o pedir una caja de tornillos Kreg para terrazas, este sitio es donde lo encontrará. ■ Comunidad de propietarios de Kreg: Visite kregjig.ning.com para ver lo que otros propietarios de Kreg Deck Jig construyen, obtener respuestas en los foros e inscribirse para recibir el boletín Kreg Plus Newsletter.47EXPLORAR. CONSTRUIR. COMPARTIR. Somos creadores al igual que usted. Por eso nos encanta ver en lo que está trabajando. ¡Comparta con la comunidad e inspírese! #madewithKreg Obtenga planos gratuitos, recursos para proyectos y más. kregtool.com y buildsomething.com 02/2020 105290 V1
