MANUAL DE USUARIO Concealed Hinge Jig Kreg

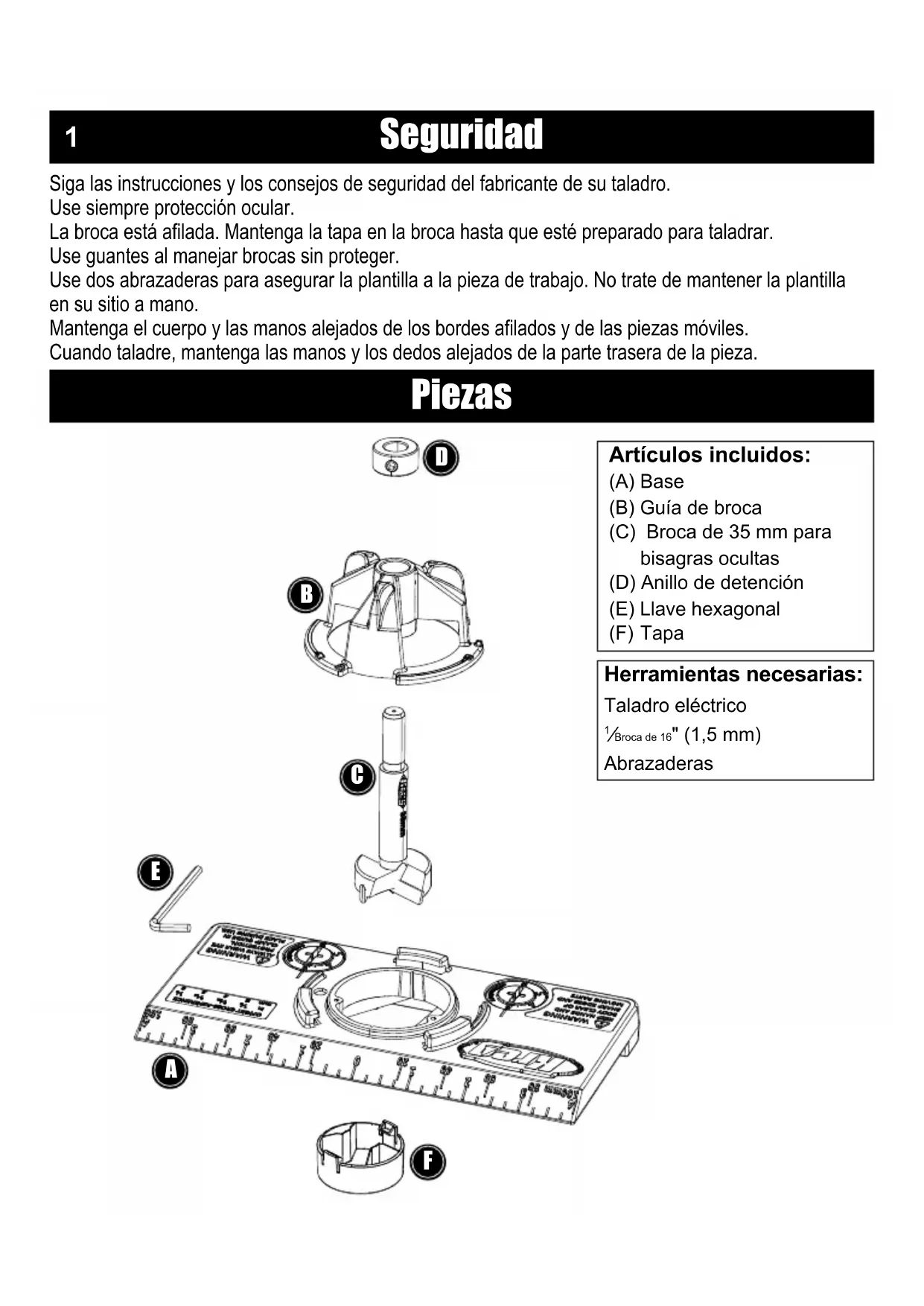

Siga las instrucciones y los consejos de seguridad del fabricante de su taladro. Use siempre protección ocular. La broca está alada. Mantenga la tapa en la broca hasta que esté preparado para taladrar. Use guantes al manejar brocas sin proteger. Use dos abrazaderas para asegurar la plantilla a la pieza de trabajo. No trate de mantener la plantilla en su sitio a mano. Mantenga el cuerpo y las manos alejados de los bordes alados y de las piezas móviles. Cuando taladre, mantenga las manos y los dedos alejados de la parte trasera de la pieza. Piezas

Artículos incluidos: (A) Base (B) Guía de broca (C) Broca de 35 mm para bisagras ocultas (D) Anillo de detención (E) Llave hexagonal (F) Tapa Herramientas necesarias: Taladro eléctrico

Gire la guía del taladro en sentido contrario a las agujas del reloj y retírela de la base. Inserte la broca para bisagras ocultas de 35 mm en la guía del taladro y deslice el anillo de detención sobre el eje de la broca hasta que este se asiente sobre el escalón del eje. Apriete el tornillo de jación con la llave hexagonal. Ponga a un lado la guía del taladro/broca de 35 mm. Consulte las instrucciones del fabricante de la bisagra para obtener la distancia entre el extremo de la puerta y el extremo del oricio de la bisagra de cazoleta de 35 mm. Con un destornillador de punta plana, gire los indicadores de los extremos para que la dimensión adecuada se alinee con la línea de la base. La dimensión del extremo de la puerta al extremo del oricio generalmente se da en milímetros. Consulte la tabla de referencias cruzadas direccional si la dimensión se ha dado en fracciones de pulgada. Anillo de detención Indicador de extremos ADVERTENCIA La broca está alada. Mantenga la tapa en la broca hasta que esté preparado para taladrar. Use guantes al manejar brocas sin proteger.

ATENCIÓN La broca que se incluye con esta plantilla tiene una longitud estándar con un escalón para colocar el anillo de detención de forma precisa. Use solo una broca de 35 mm para bisagras ocultas de Kreg como repuesto.

Dimensión dada como fracción de pulgada Ajustar los indicadores de extremos a las dimensiones en milímetros 1/8" 3 mm 5/32" 4 mm 3/16" 5 mm 1/4" 6 mm Escalón del ejeCómo utilizar la plantilla Coloque la base con las levas del indicador de extremos en el fondo de la base contra el extremo de la bisagra de la puerta. Establezca la distancia desde el extremo superior o inferior de la puerta con la escala del extremo biselado de la base (la marca 3½" está alineada con el extremo mostrado) o alineando una línea central marcada con "0" en la escala. Sujete la base a la puerta con dos abrazaderas, una por encima y otra por debajo de la toma de la guía de taladro. ATENCIÓN Para mantener las dos levas del indicador de extremos en contacto con la puerta, la distancia desde el extremo superior o inferior de la puerta hasta el centro del oricio de la bisagra del cazoleta debe ser al menos de 2" (51 mm).

Marcar en la escala alineada con el extremoMuescas de la línea centralMarca de la línea central de la bisagra Cuando las instrucciones del fabricante especiquen la distancia desde el extremo de la puerta hasta el centro del oricio de la bisagra de cazoleta, consulte la tabla direccional para lograr el ajuste correcto del indicador de extremos. Distancia desde el extremo de la puerta hasta el centro del oricio Ajuste del indicador de extremos 21 mm 3 mm 22 mm 4 mm 23 mm 5 mm 24 mm 6 mm ATENCIÓN Si las instrucciones de instalación suministradas con las bisagras son imprecisas, incompletas o inexistentes, póngase en contacto con el fabricante o el proveedor de herramientas para obtener la información completa. Los principales fabricantes de hardware disponen de dicha información en sus sitios web.

Montaje 3Coloque la broca en una taladradora eléctrica, retire la tapa de la broca e instale la guía del taladro/broca en la base haciendo girar la guía del taladro en el sentido de las agujas del reloj hasta que se enganche en los retenes. Conecte el taladro, espere hasta que alcance la velocidad máxima y taladre el oricio. Deténgase cuando el anillo de detención entre en contacto con la guía del taladro. Retire la broca y desconecte el taladro con el taladro aún en funcionamiento. Retire la guía del taladro/broca de la base. Coloque una

⁄16" (1,5 mm) broca en el taladro eléctrico. Inserte la broca en las guías de taladro de los tornillos de la bisagra en la base y taladre oricios guía en la puerta. Suelte las abrazaderas de la base y mueva esta hasta la siguiente ubicación de las bisagras. ATENCIÓN Para evitar hacer un oricio pasante en la puerta accidentalmente al taladrar los oricios guía de los tornillos de la bisagra, enrolle cinta adhesiva alrededor de la broca a ⅞" (22 mm) de la punta (½" [13 mm] para el espesor de la base más⅜" [10 mm] para la profundidad del oricio guía).

Siga las instrucciones del fabricante de su bisagra para posicionar las placas de montaje de la bisagra en el armario. Guías del taladro del tornillo de la bisagra La cinta adhesiva marca la profundidad del taladro Cómo utilizar la plantilla

ATENCIÓN Use siempre dos abrazaderas para jar la plantilla.

ATENCIÓN La mayoría de los torillos de las bisagras necesitan

⁄16" (1,5 mm) un oricio guía. Compruebe el tamaño del oricio guía para los tornillos de su bisagra antes de taladrar. !Sikkerhed
