BRUKSANVISNING Concealed Hinge Jig Kreg

Följ instruktioner och säkerhetsriktlinjer från din borrkronetillverkare.

Använd alltid skyddsglasögon.

Borrkronan är vass. Behåll skyddet på bitsen tills du är redo att börja borra. Bär handskar när du hanterar en oskyddad borrbits.

Använd två klämmor för att fästa jiggen mot arbetsstycket. Försök inte att hålla den på plats med handen.

Håll kropp och händer på avständ från vassa borrbitskanter och rörliga delar.

Håll händer och fingrar borta från arbetsstyckets bakre yta när du borrar.

Delar

(A) Bas

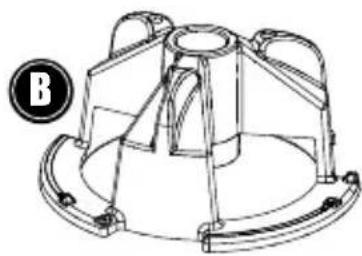

(B) Borrguide
(C) 35 mm borrbits för doltgångjärn
(D) Stoppkrage
(E) Insexnyckel
(F) Skydd

Vrid borrguiden moturs och avlägsna den från basen. För in 35-millimeters borrbitsen för dolt gångjärn i borrguiden och skjut på stoppkragen på bitsens skaft tills den vilar på skaftkanten. Dra åt ställskruven med insexnyckeln. Lägg borrguiden/35-millimeters borrbitsen åt sidan.

! WARNING Borrbitsen är vass. Behåll skyddet på bitsen tills du är redo att börja borra. Bär handskar när du hanterar en oskyddad borrbits.

! OBS! Borrbitsen som medföljer denna jigg är längdanpassad, med en kant för att kunna placera stoppkragen exakt. Använd endast en 35-millimeters borrbits för dolda gångjärn från Kreg.

Läs igenom din gångjärnstillverkares instruktioner för information om avständ mellan luckans kant till kanten på 35-millimeters gångjärnshålet. Använd en spårskruvmejsel för att vrida på kantjusteringarna tills lämpligt mått anpassats till linjen på basen. Mättet mellan luckans kant och hålets kant anges vanligtvis i millimeter. Om du vill se ett mått angivet som en bråkdel av en tum, se då korsreferenstabellen.

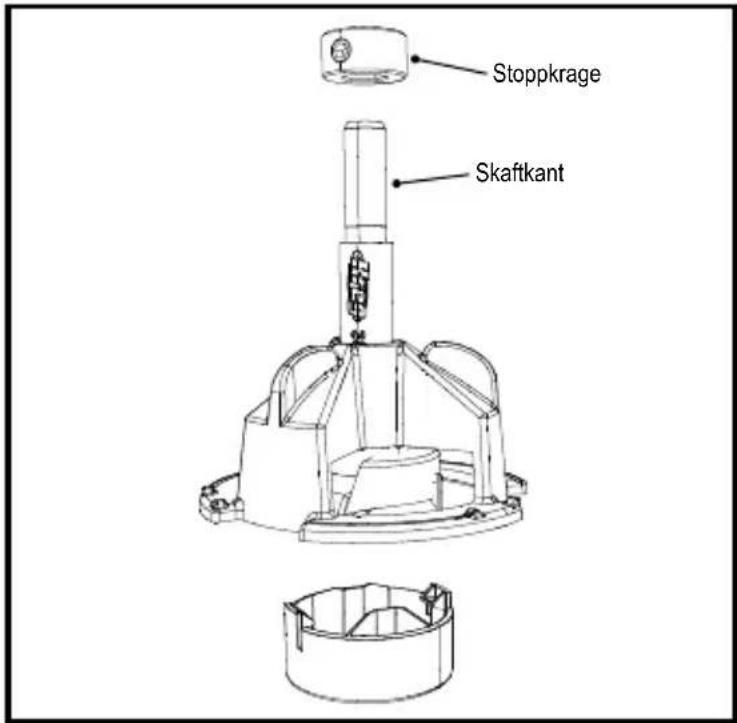

Stoppkrage Skaftkant

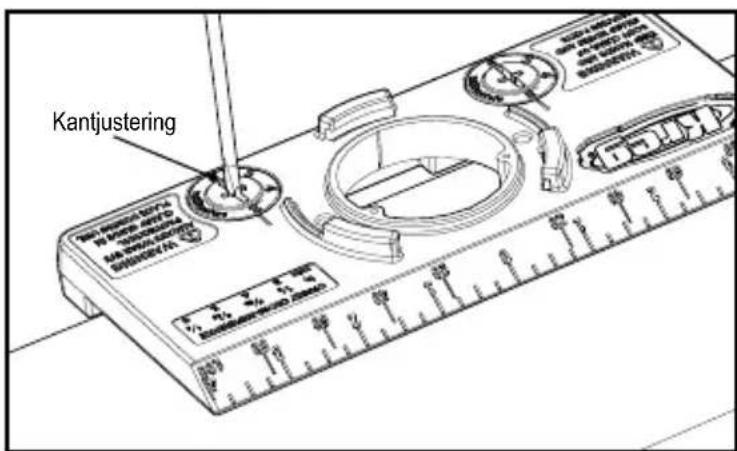

Kantjustering

Mått angivet som en bråkdel av en tum	Ange kantjusterare i millimeter
1/8 tum 3 mm
5/32 tum 4 mm
3/16 tum 5 mm
1/4 tum 6 mm

3

Montering

När tillverkarens instruktioner anger avståndet mellan luckans kant och mitten på gångjärnshålet, se då tabellen för korrekt inställning av kantjusteraren.

OBS! Om de installationsinstruktioner som medföljer dina gångjärn är otydliga, ofullständiga eller obefintliga, kontakta då tillverkaren eller leverantören för att få kompletta monteringsinstruktioner. Större produkttillverkare har denna information på sina respektive webbplatser.

Avständ från luckanskant till hålets mitt	Inställning förkantjusteraren
21 mm 3 mm
22 mm 4 mm
23 mm 5 mm
24 mm 6 mm

Använda jiggen

Placera basen med kantjusterarens kant på basens botten mot gångjärnskanten på luckan. Ange avståndet från luckans övre eller nedre kant genom att använda skalan på den fasade baskanten (3,5-tumsmarkering justerad med visad kant), eller genom att justera en markerad centreringslinje med "0" på skalan. Fäst basen mot luckan med två klämmor, en ovanför och en nedanför borrguidens sockel.

OBS! I syfte att hålla båda kantjusterarkanter i kontakt med luckan, måste avständet mellan luckans över eller nedre kant och gångjärnshålet uppgå till minst 2 tum [51 mm].

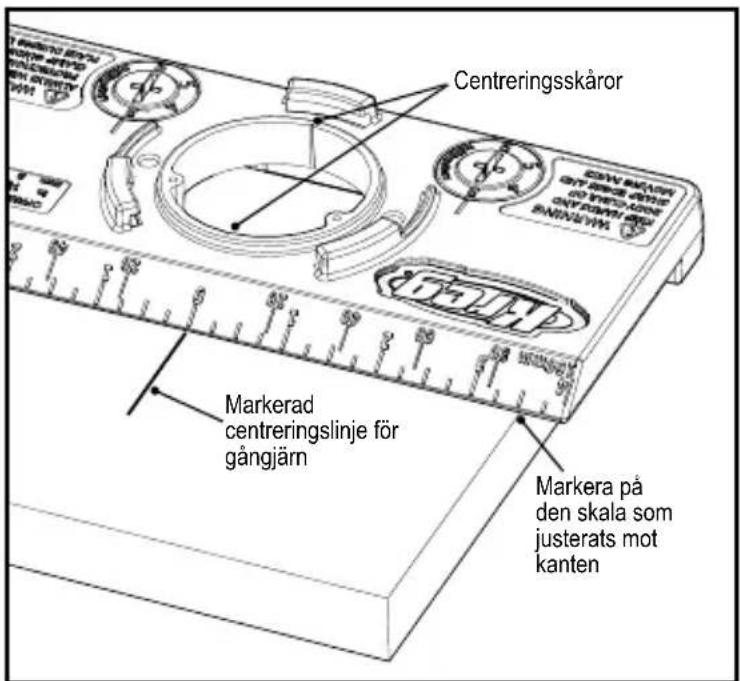

Centreringsskåror Markerad centreringslinje för gångjärn Markera på den skala som justerats mot kanten

Använda jiggen

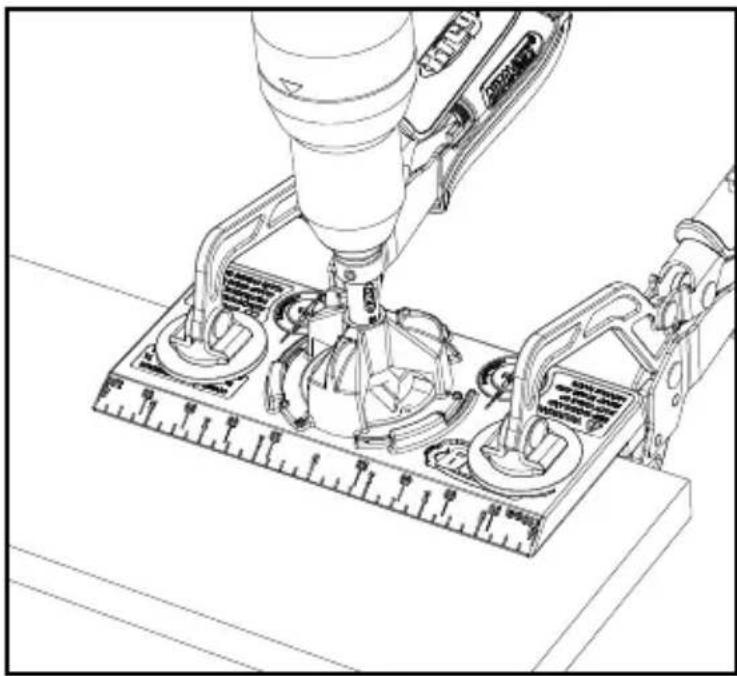

Stoppa in borrbitsen i en elektrisk borr, avlägsna skyddet från borrbitsen, för in borrguiden/borrbitsen i basen och vrid borrguiden medurs tills den hakar i spärrarna. Slå på borren, vänta tills den kommer upp i full hastighet och borra sedan hålet. Sluta borra när stoppkragen får kontakt med borrguiden. Låt borren fortsätta snurra när du drar tillbaka bitsen och stänger av borren. Avlägsna borrguiden/borrbitsen från basen.

! OBS! Använd alltid två klämmor för att säkra jiggen.

Stoppa in en 1/16-tums [1,5 mm] borrbits i borrmaskinen. Stoppa in bitsen i borrguiderna för gångjärnsskruvar i basen, och borra sedan pilothål i luckan. Lossa basen och flytta den till platsen för nästa gångjärn.

! OBS! De flesta gångjärnsskruvar kräver ett 1/16-tums [1,5 mm] pilothål. Kontrollera storleken på pilothålen för dina gångjärnsskruvar innan du börjar borra.
OBS! För att du ska undvika att borra igenom luckan av misstag när du borrar pilothålen för gångjärnsskruvarna, bör du linda lite maskeringstejp runt borrbitsen 18 tum [22 mm] från spetsen (0,5 tum [13 mm] för basens tjocklek, plus 38 tum [10 mm] för pilothålets djup).

Följ din gångjärnstillverkarens instruktioner när du ska placera monteringsplattorna för gångjärn i skåpet.

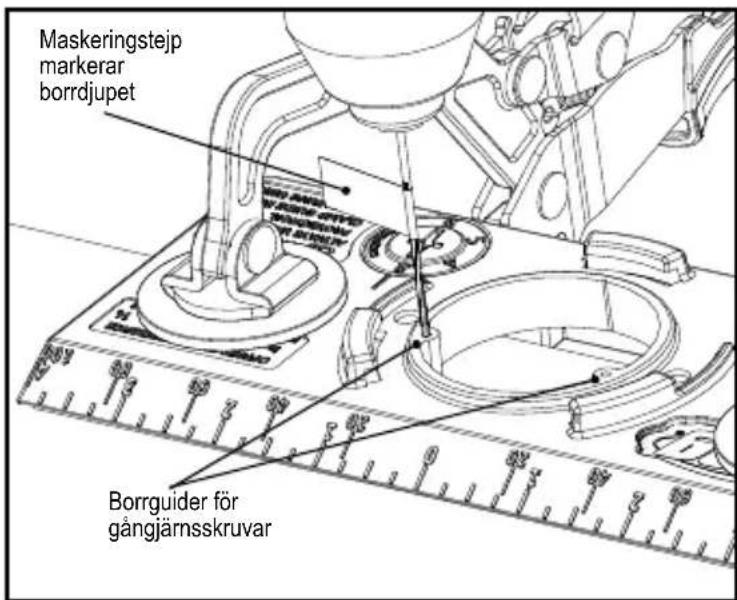

Maskeringstejp markerar borrdjupet Borrguider för gångjärnsskruvar
