MANUALE UTENTE Concealed Hinge Jig Kreg

Attenersi alle linee guida sulla sicurezza e alle istruzioni del produttore del trapano.

Indossare occhiali protettivi.

La punta da trapano è affilata. Mantenere il cappuccio sulla punta fino al momento della foratura.

Indossare guanti quando si maneggia una punta non protetta.

Utilizzare due morse per fissare la maschera al pezzo. Non tentare di mantenerla in posizione manualmente.

Tenere il corpo e le mani lontani da punte taglienti e parti in movimento.

Tenere mani e dita lontane dal lato posteriore del pezzo durante la foratura.

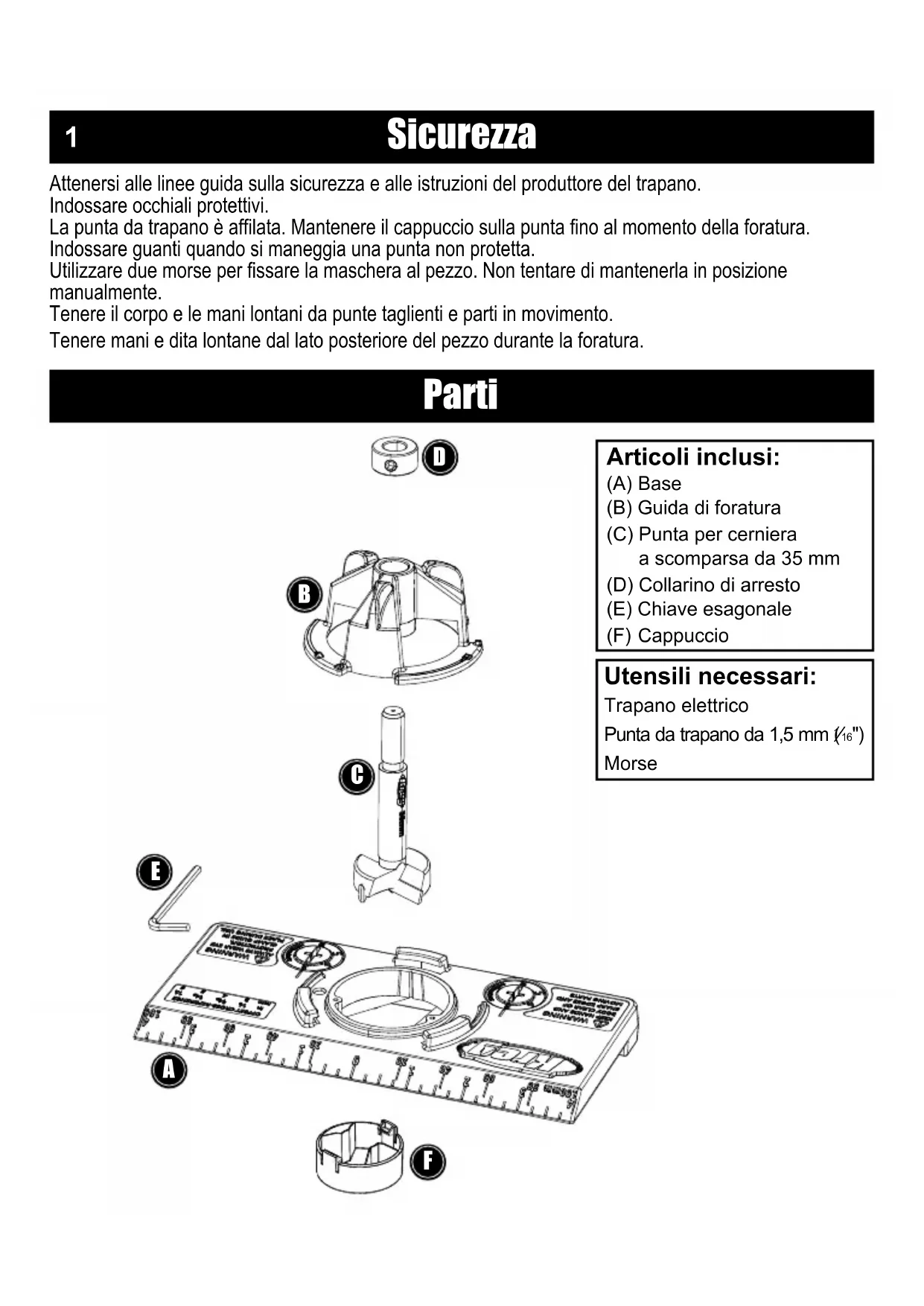

Parti

(A) Base

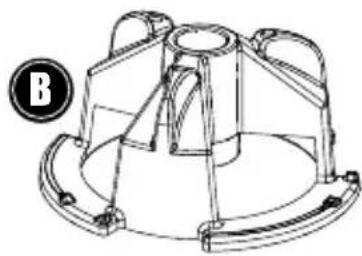

(B) Guida di foratura
(C) Punta per cerniera a scomparsa da 35 mm
(D) Collarino di arresto
(E) Chiave esagonale
(F) Cappuccio

Utensili necessari:

Trapano elettrico

Punta da trapano da 1,5 mm (16")

Morse

Assemblaggio

Ruotare la guida di foratura in senso antiorario e rimuoverla dalla base. Inserire la punta per cerniera a scomparsa da 35 mm nella guida di foratura e far scorrere il collarino di arresto nell'asse della punta finché non si posiziona sulla spalletta dell'albero. Serrare la vite di fissaggio con la chiave esagonale. Mettere da parte la guida di foratura e la punta da 35 mm.

! AVVERTENZA La punta da trapano è affilata. Mantenere il cappuccio sulla punta fino al momento della foratura. Indossare guanti quando si maneggia una punta non protetta.

! ATTENZIONE La punta da trapano in dotazione con questa maschera presenta una lunghez za precisa con una spalletta per il corretto posizionamento del collarino di arresto. Utilizzare esclusivamente una punta per cerniera a scomparsa Kreg da 35 mm come sostituzione.

Consultare le istruzioni del produttore per informazioni sulla distanza dal bordo della porta al bordo del foro della cerniera da 35 mm. Servendosi di un cacciavite a taglio, ruotare i posizionatori bordi, in modo che la dimensione appropriata si allinei alla linea sulla base. In genere, la dimensione dal bordo della porta al bordo del foro viene indicata in millimetri. Per le dimensioni fornite come frazione di pollice, consultare la tabella delle corrispondenze.

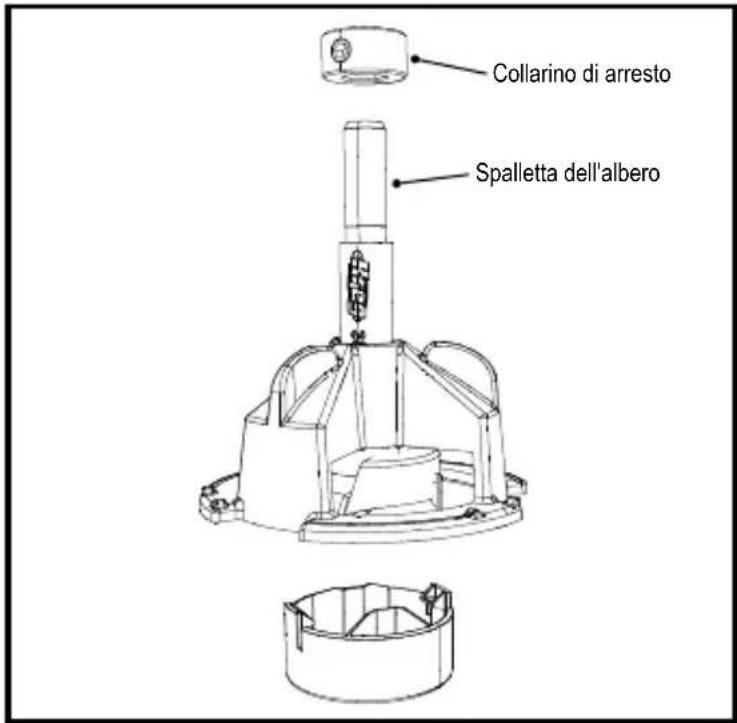

Collarino di arresto Spalletta dell'albero

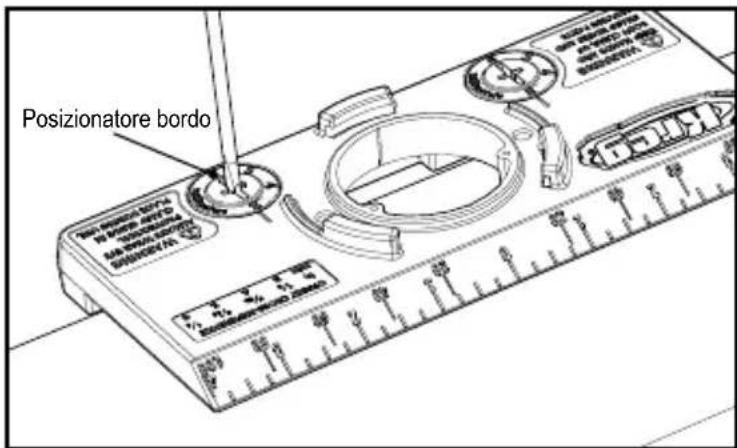

Posizionatore bordo

Dimensione fornita come frazione di pollice	Regolare i posizionatori bordi nella dimensione in millimetri
1/8" 3 mm
5/32" 4 mm
3/16" 5 mm
1/4" 6 mm

3

Assemblaggio

Quando nelle istruzioni del produttore è specificata la distanza dal bordo della porta al centro del foro della cerniera, consultare la tabella per l'impostazione corretta dei posizionatori bordi.

ATTENZIONE Se le istruzioni di installazione fornite con le cerniere sono vaghe, incomplete o inesistenti, contattare il produttore o il fornitore degli attrezzi per richiedere informazioni complete sull'installazione. I maggiori produttori di attrezzi forniscono tali informazioni nei propri siti Web.

Distanza dal bordo della porta al centro del foro	Impostazione posizionatore bordi
21 mm 3 mm
22 mm 4 mm
23 mm 5 mm
24 mm 6 mm

Utilizzo della maschera

Posizionare la base assicurandosi che le camme dei posizionatori bordi si trovino sulla parte inferiore della base contro il bordo della cerniera della porta. Regolare la distanza dal bordo superiore e inferiore della porta servendosi della scala su bordo smussato della base (illustrato il contrassegno 3½" allineato al bordo) oppure allineando la linea centrale contrassegnata allo "0" sulla scala. Fissare la base alla porta con due morse, una sopra e una sotto la presa della guida di foratura.

ATTENZIONE Per mantenere entrambe le camme dei posizionatori bordi in contatto con la porta, la distanza dall'estremità superiore o inferiore della porta al centro del foro della cerniera deve essere di almeno 51 mm (2").

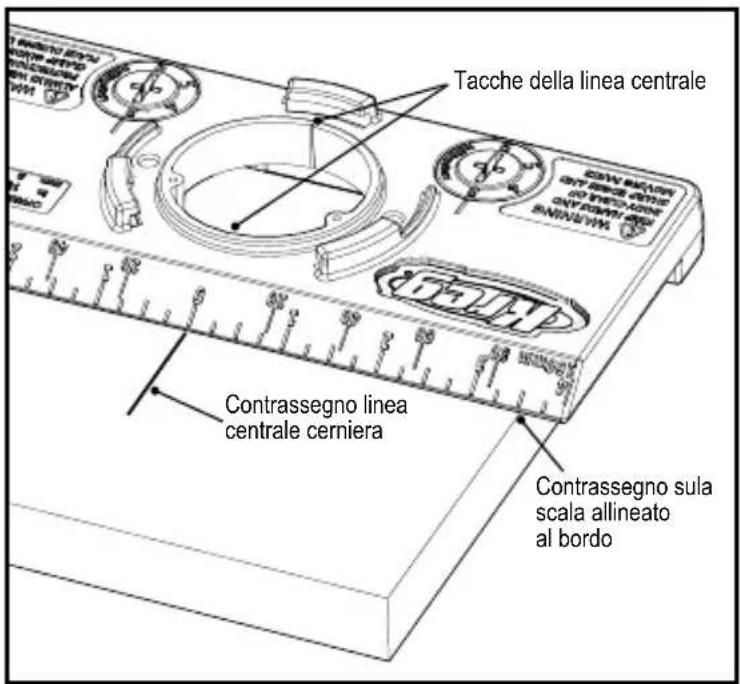

Tacche della linea centrale Contrassegno linea centrale cerniera Contrassegno sulla scala allineato al bordo

Utilizzo della maschera

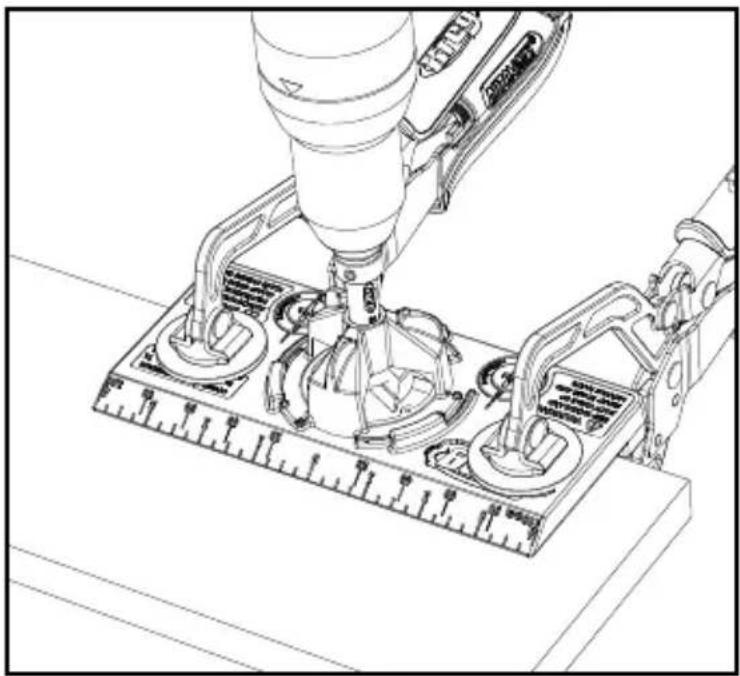

Inserire la punta da trapano in un trapano elettrico, rimuovere il cappuccio dalla punta da trapano e installare la guida di foratura/punta da trapano nella base, ruotando la guida di foratura in senso orario finché non scatta in posizione. Accendere il trapano, attendere finché non raggiunge la massima velocità e praticare il foro. Interrompere quando il collarino di arresto entra in contatto con la guida di foratura. Con il trapano ancora acceso, ritirare la punta e spegnere il trapano. Rimuovere la guida di foratura/punta da trapano dalla base.

ATTENZIONE Utilizzare sempre due morse per fissare la maschera.

Inserire una punta da trapano da 1,5 mm ( 116 ) nel trapano elettrico. Inserire la punta nelle guide di foratura delle viti a cerniera sulla pase e praticare fori pilota nella porta. Sganciare la base e spostarla nella posizione della cerniera successiva.

ATTENZIONE La maggior parte delle viti per cerniera richiede un foro pilota da 1,5 mm ( _1616 ". Prima della perforazione, verificare le dimensioni del foro pilota per le viti per cerniera in uso.
ATTENZIONE Per evitare di perforare accidentalmente la parta mentre si praticano i fori pilota delle viti per cerniera, avvolgere un pezzo di nastro adesivo intorno alla punta da trapano da 22 mm (7/8") dalla punta (13 mm (1/2") per lo spessore della base oltre a 10 mm (3/8") per la profondità del foro pilota).

Attenersi alle istruzioni fornite dal produttore delle cerniere per il posizionamento dei piatti di montaggio delle cerniere nell'armadio.

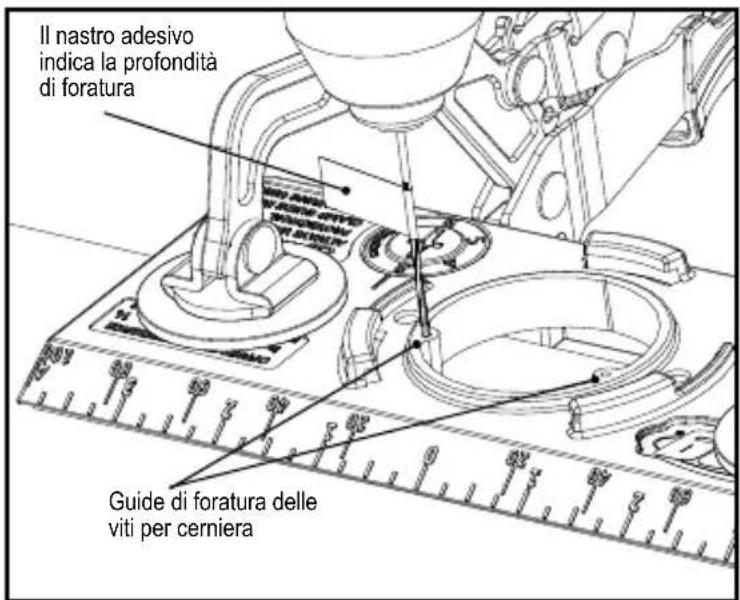

Il nastro adesivo indica la profondità di foratura Guide di foratura delle viti per cerniera
