Siga as instruções e diretrizes de segurança do fabricante do berbequim.

Utilize sempre proteção para os olhos.

A broca é um objeto cortante. Mantenha a proteção da broca até estar preparado para efetuar a perfuração. Use luvas caso utilize uma broca sem proteção.

Fixe a guia à peça de trabalho com duas braçadeiras. Não tente suster a guia com as mãos.

Mantenha o corpo e as mãos afastados das extremidades cortantes e das peças em movimento do berbequim.

Mantenha as mãos e os dedos afastados da face posterior da peça de trabalho ao efetuar a perfuração.

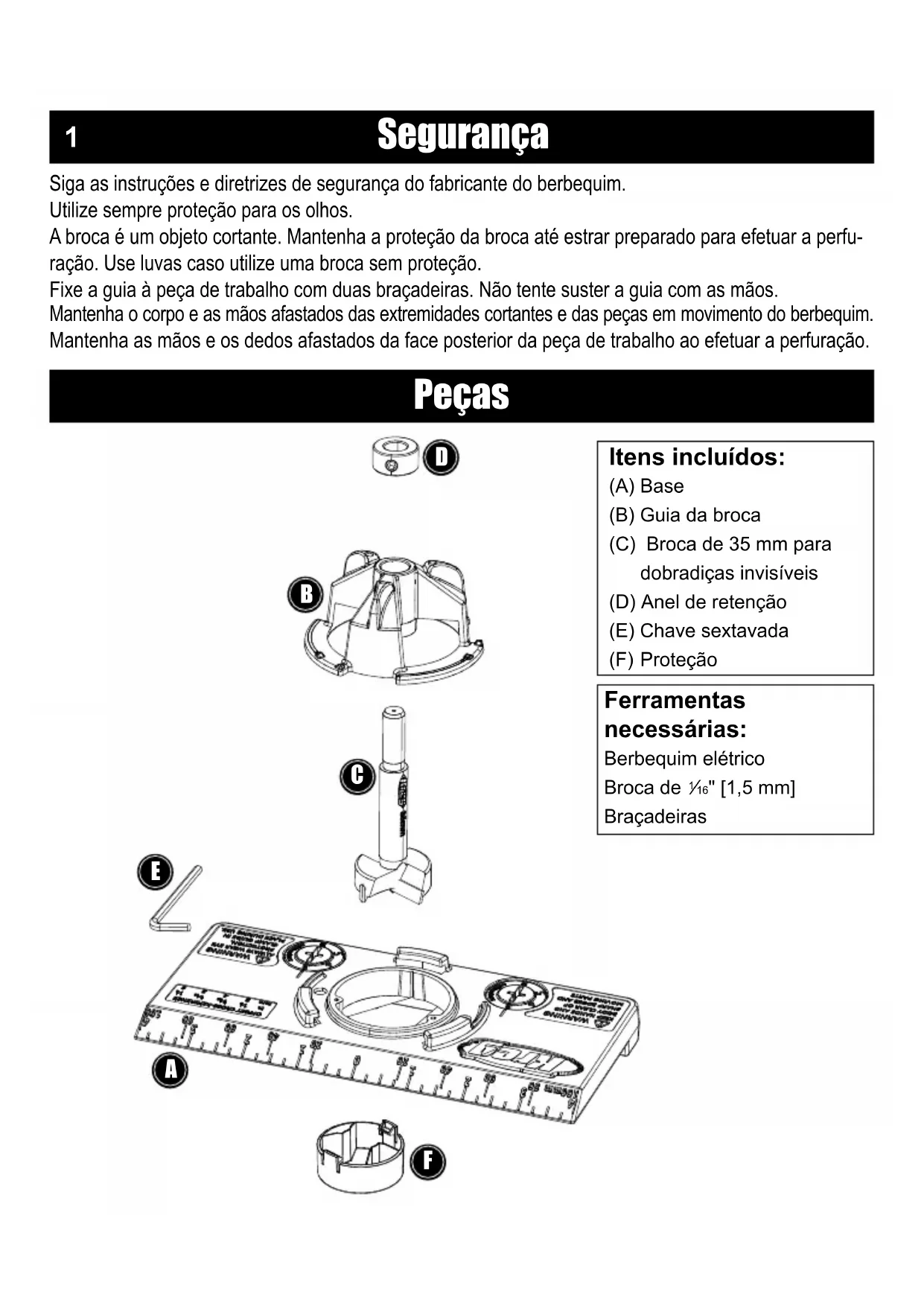

Peças

E AIR BANANA BANANA Air BANANA BANANA BANANA BANANA A BANANA BANANA A BANANA BANANA F

Itens incluídos:

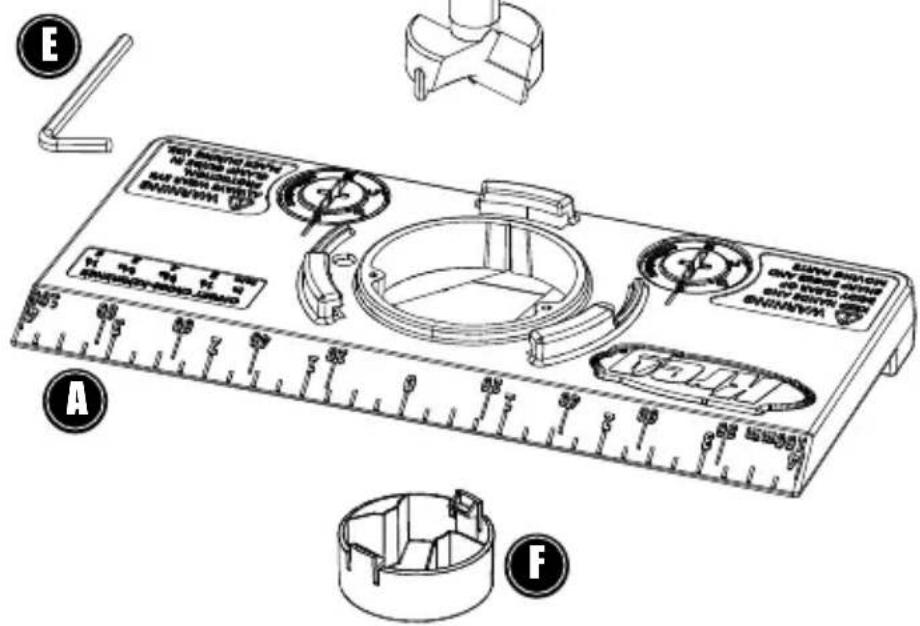

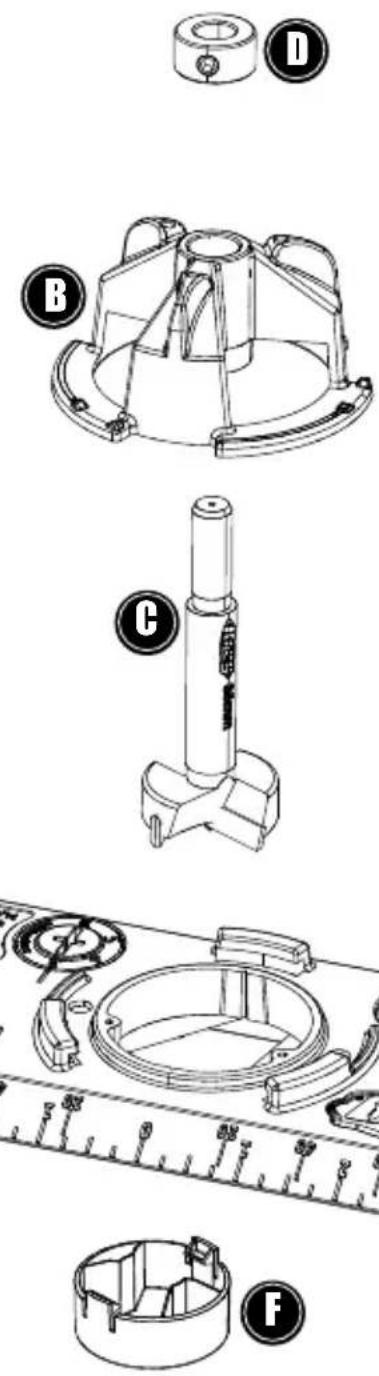

(A) Base
(B) Guia da broca
(C) Broca de 35 mm para dobradiças invisíveis
(D) Anel de retenção
(E) Chave sextavada
(F) Proteção

Ferramentas necessárias:

Berbequim elétrico

Broca de 116 " [1,5 mm]

Braçadeiras

Montagem

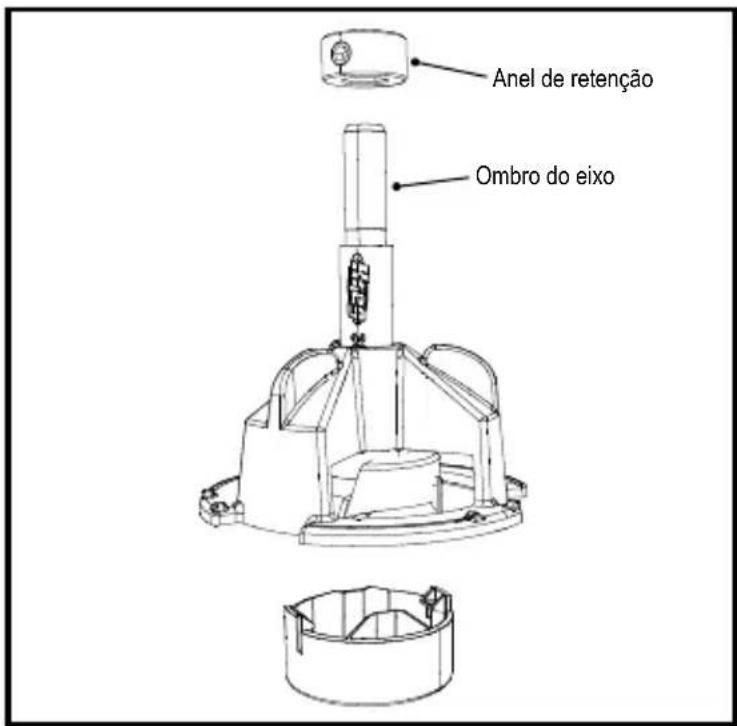

Rode a Guia da broca no sentido contrário ao dos ponteiros do relógio e retire-a da Base. Insira a broca de 35 mm para dobradiças invisíveis na Guia da broca e deslize o anel de retenção pelo eixo da broca até encostar no ombro do eixo. Aperte o parafuso de fixação com a chave sextavada. Coloque a Guia da broca/broca de 35 mm de parte.

! AVISO A broca é um objeto cortante. Mantenha a proteção da broca até estar preparado para efetuar a perfuração. Use luvas caso utilize uma broca sem proteção.
! ATENÇÃO O comprimento da broca fornecida com esta Guia é personalizado e inclui um ombro para permitir o posicionamento correto do anel de retenção. Utilize apenas brocas da Kreg de 35 mm para dobradiças invisíveis como peças de substituição.

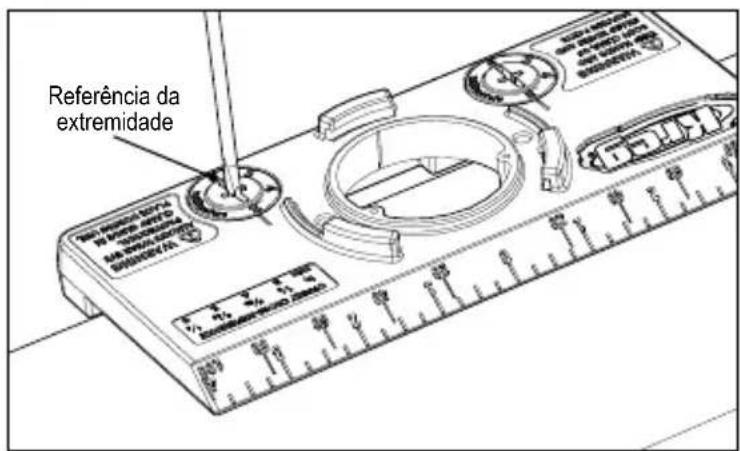

Consulte as instruções do fabricante da dobradiça para determinar a distância correta entre a extremidade da porta e o centro do orifício de 35 mm da dobradiça. Com uma chave de fendas plana, rode a referência da extremidade para alinhar a linha da base com a dimensão correta. Geralmente, a distância da extremidade da porta à extremidade do orifício é facultada em milímetros. Para distâncias facultadas em frações de polegada, consulte o quadro de referências cruzadas.

Anel de retenção Ombro do eixo

Referência da extremidade

Distâncias facultadas em frações de polegada	Ajuste a referência da extremidade para o sistema métrico
1/8" 3 mm
5/32" 4 mm
3/16" 5 mm
1/4" 6 mm

3

Montagem

Quando as instruções do fabricante especificam a distância entre a extremidade da porta e o centro do orifício da dobradiça, consulte o quadro de referências cruzadas para configurar a Referência da extremidade corretamente.

! ATENÇÃO Se as instruções de instalação das suas dobradiças forem vagas, incompletas ou não existirem, entre em contacto com o fabricante ou fornecedor do equipamento e solicite as instruções de instalação completas. Os principais fabricantes disponibilizam estas informações nos respetivos Web sites.

Distância da extremidade da porta até ao centro do orifício	Configuração da referência de extremidade
21 mm 3 mm
22 mm 4 mm
23 mm 5 mm
24 mm 6 mm

Utilização da Guia

Posicione a Base, certificando-se de que os cames da referência de extremidade, na parte inferior da Base, estão em contacto com a extremidade da dobradiça na porta. Defina a distância em relação à extremidade superior ou inferior da porta usando a régua na margem biselada da Base (ilustração de marca de 3½" alinhada com a extremidade) ou alinhando uma marca de linha central com o valor "0" na régua. Fixe a Base à porta com duas braçadeiras, uma acima e outra abaixo do encaixe da Guia da broca.

! ATENÇÃO Para manter ambos os cames da referência de extremidade em contacto com a porta, a distância a partir da parte inferior ou superior da porta ao centro do orifício da dobradiça tem de ser de, pelo menos, 2" [51 mm].

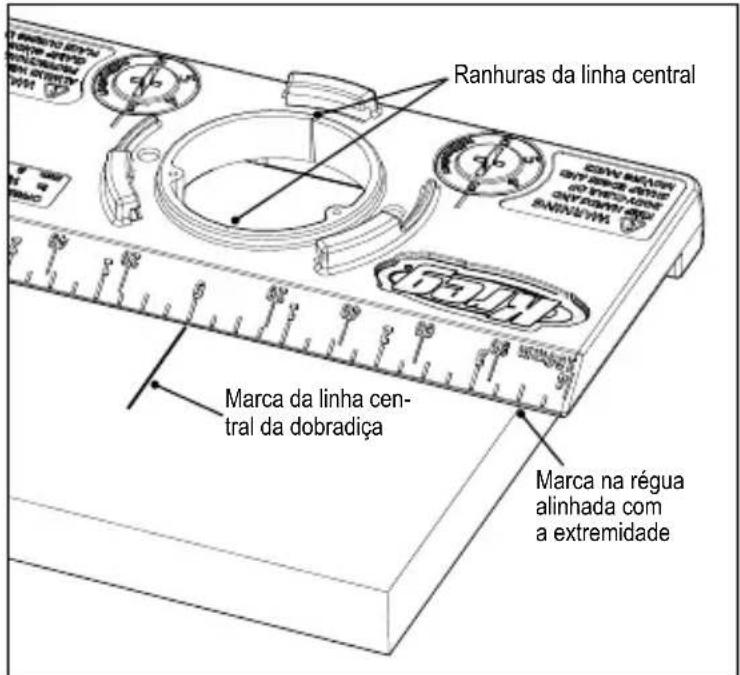

Ranhuras da linha central Marca da linha central da dobradiça Marca na régua alinhada com a extremidade

Utilização da Guia

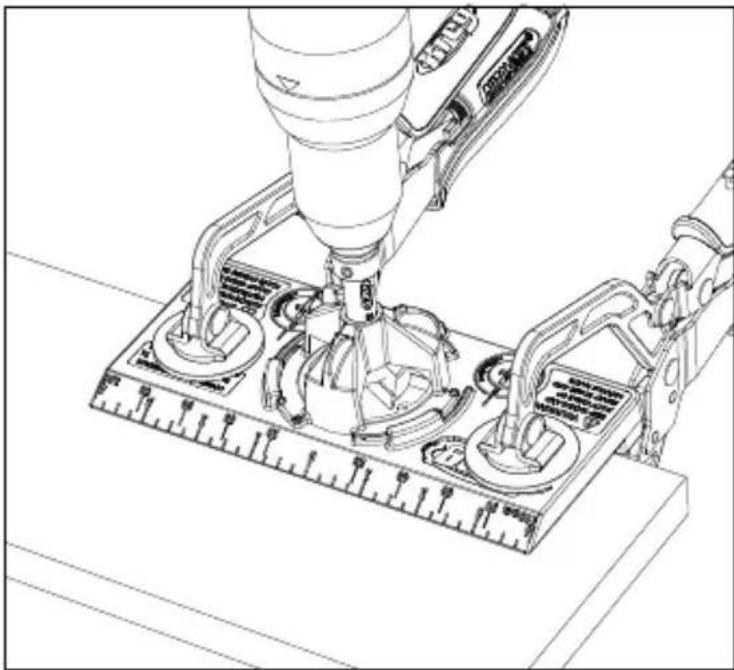

Coloque a broca num berbequim elétrico, remova a proteção da broca e insira a Guia da broca/broca na Base, rodando-a no sentido dos ponteiros do relógio até que encaixe no mecanismo de paragem. Ligue o berbequim, aguarde até que atinja a velocidade máxima e, em seguida, efetue a perfuração. Pare quando o anel de retenção entrar em contacto com a Guia da broca. Remova a broca com o berbequim em funcionamento e, em seguida, desligue o berbequim. Remova a Guia da broca/broca da Base.

! ATENÇÃO Use sempre duas braçadeiras para fixar a guia à peça de trabalho.

Coloque uma broca de 1/16" [1,5 mm] no berbequim elétrico. Insira a broca guias da Base para os parafusos da dobradiça e faça furos-guia na porta. Tire as fixações da Base e posicione-a na próxima dobradiça.

! ATENÇÃO A maior parte dos parafusos de dobradiças requerem furos-piloto de 1/16" [1,5 mm]. Verifique se a dimensão do furo-piloto é adequada aos parafusos da dobradiça antes de efetuar a perfuração.
ATENÇÃO Para evitar que a broca deslize acidentalmente pela porta ao fazer os furos-piloto, envolva a broca com fita adesiva a 78 " [22 mm] da ponta ( 12 " [13 mm] de espessura da base mais 38 " [10 mm] de profundidade do furo-piloto).

Siga as instruções do fabricante da dobradiça para posicionar as chapas de montagem da dobradiça no armário.

Marcas de profundidade de perfuração com fita adesiva Guias de perfuração para os parafuso da dobradiça

1
