BRUGSANVISNING Concealed Hinge Jig Kreg

Følg brugsanvisningen og sikkerhedsanvisningerne fra producenten af boret.

Brug altid øjenværn.

Borebitten er skarp. Behold hætten på bitten, indtil du er klar til at bore. Brug handsker, når du håndterer en ubeskyttet bitte.

Spænd skabelonen fast til arbejdsemnet med to skruetvinger. Hold den ikke fast med hænderne.

Hold dine kropsdele og hænder på afstand af skarpe kanter og bevægelige dele.

Hold hænder og fingre væk fra bagsiden af arbejdsemnet, mens du borer.

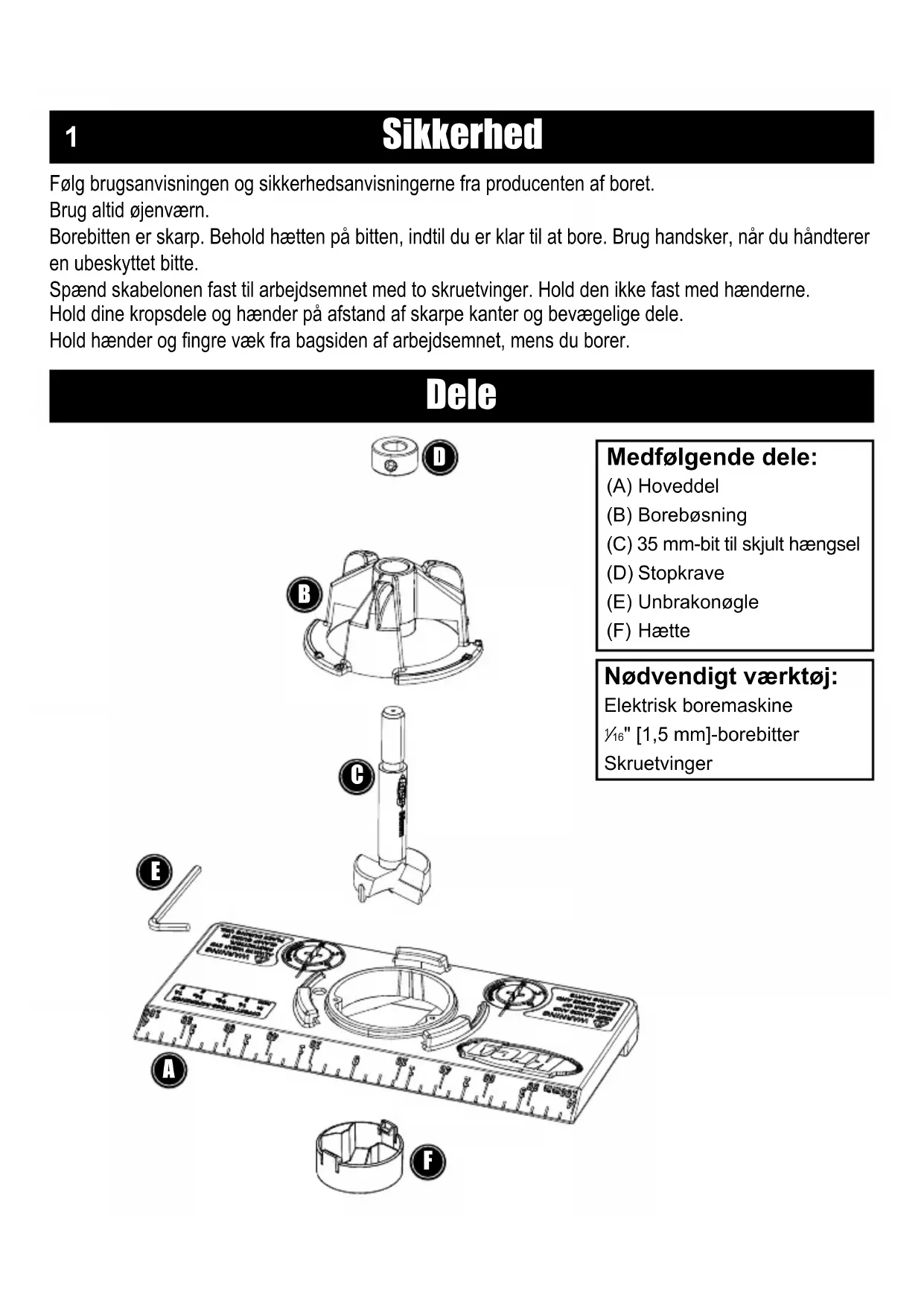

Dele

(A) Hoveddel

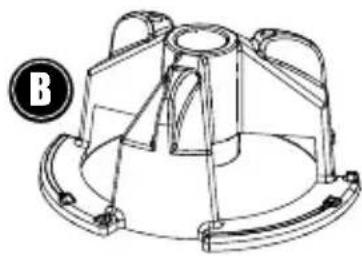

(B) Borebøsning
(C) 35 mm-bit til skjult hængsel
(D) Stopkrave
(E) Unbrakonøgle
(F) Hætte

Nødvendigt værktøj:

Elektrisk boremaskine

116 " [1,5 mm]-borebitter

Skruetvinger

Samling

Drej borebøsningen mod uret, og fjern den fra hoveddelen. Sæt 35 mm-bitten til skjult hængsel i borebøsningen, og sæt stopkraven på bitten, så den sidder på toppen af skaftet. Spænd stilleskruen med unbrakonøglen. Læg borebøsningen/35 mm-bitten til side.

! ADVARSEL Borebitten er skarp. Behold hætten på bitten, indtil du er klar til at bore. Brug handsker, när du håndterer en ubeskyttet bitte.
! BEMÆRK Borebitten, der følger med denne skabelon, har en særlig længde med et skaft, der passer præcist til stopkraven. Brug kun en 35 mmbit til skjult hængsel fra Kreg som reservedel.

Se hængselsproducentens anvisninger om afstanden fra kanten af døren til kanten af det 35 mm store hul til hængslet. Drej kantindikatorerne ved hjælp af en flad skruetrækker, så de korrekte mål passer med linjen på hoveddelen. Målene for afstanden fra kanten af døren til kanten af hullet angives typisk i millimeter. Hvis du støder på mål angivet som en brøkdel af en tomme, bedes du tjekke referenceskemaet til højre.

Stopkrave Skaft

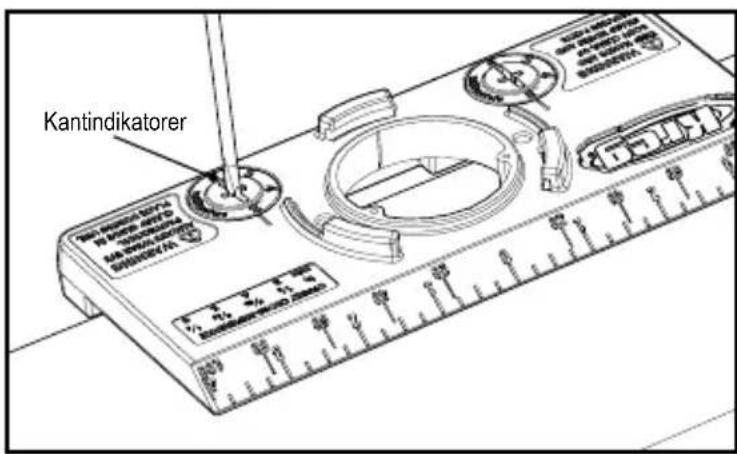

Kantindikatorer

Mål angivet som en brøkdel af en tomme	Indstil kantindikatorerne til millimetermål
1/8" 3 mm
5/32" 4 mm
3/16" 5 mm
1/4" 6 mm

3

Samling

Hvis hængselproducentens anvisninger angiver afstanden fra kanten af døren til midten af det 35 mm store hul til hængslet, bedes du tjekke referenceskemaet til højre for at finde den korrekte kantindikatorindstilling.

! BEMAERK Hvis monteringsvejledningen, der følger med dine hængsler er uklar, mangelfuld eller ikke-eksisterende, bedes du kontakte producenten eller forhandleren for yderligere oplysninger om montering. Større værktøjsproducenter har disse oplysninger på deres hjemmesider.

Afstand fra dørkanten til midten af hullet	Kantindikatorind-stilling
21 mm 3 mm
22 mm 4 mm
23 mm 5 mm
24 mm 6 mm

Sådan bruges skabelonen

Placér hoveddelen med kantindikatorernes kamskiver nederst på hoveddelen mod dørens hængselskant. Indstil afstanden fra dørens øverste eller nederste kant ved at bruge linealen på hoveddelens skrå kant (3½"-markering tilpasset kanten på illustrationen) eller ved at tilpasse en markeret midterlinje med "0" på linealen. Spænd hoveddelen fast til døren med to skruetvinger – én over og én under borebøsningsholderen.

! BEMÆRK For at sikre at begge kantindikatorernes kamskiver har kontakt med døren, skal afstanden fra toppen eller bunden af døren til midten af hullet til hængslet være mindst 2" [51 mm].

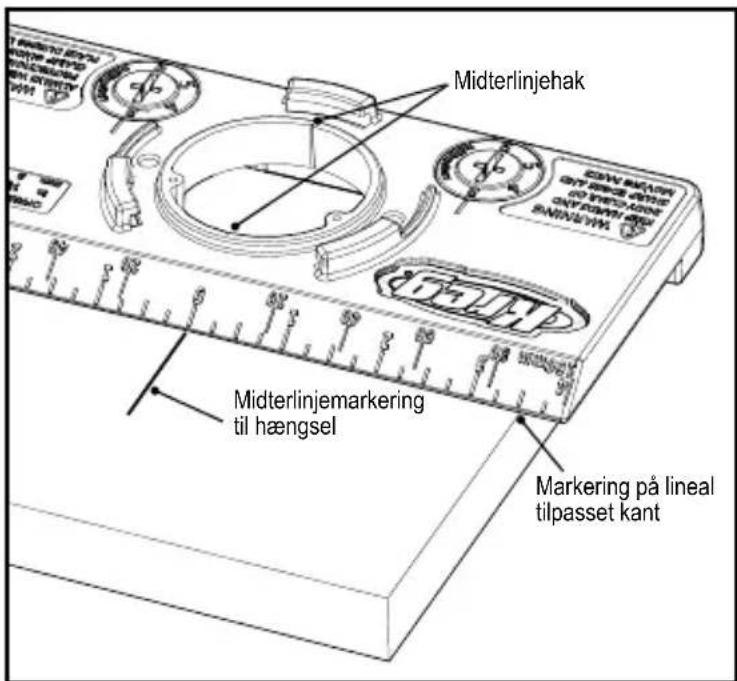

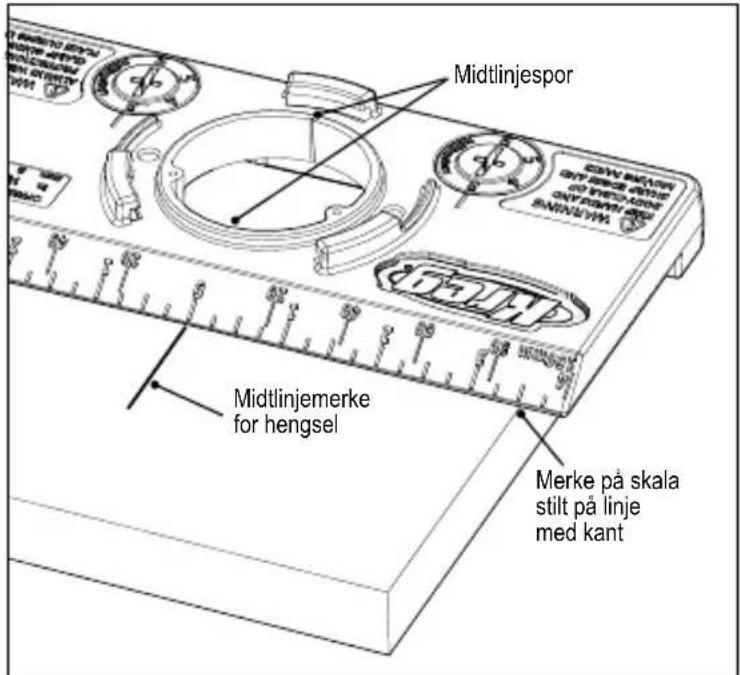

Midterlinjehak Midterlinjemarkering til hængsel Markering på lineal tilpasset kant

Sådan bruges skabelonen

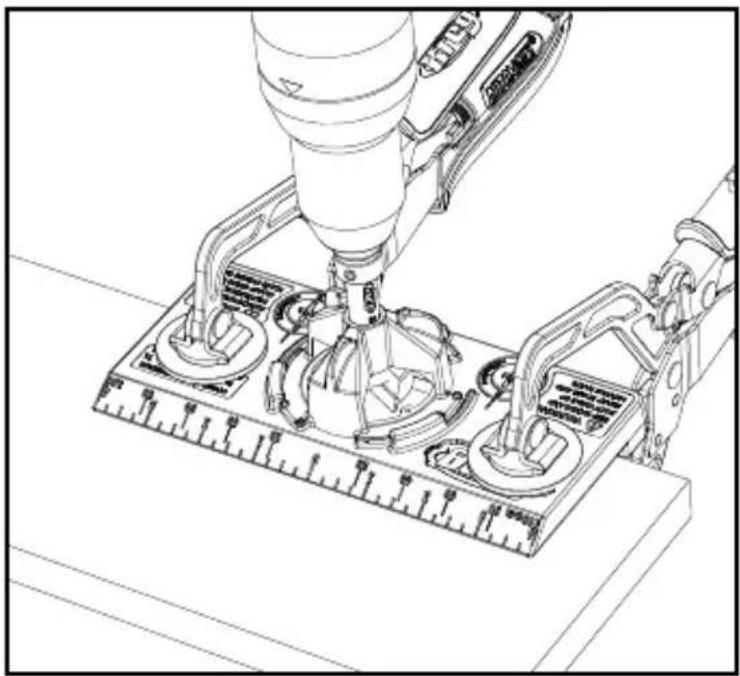

Sæt en borebit i en elektrisk boremaskine, fjern hætten fra borebitten, fastgør borebøsningen/borebitten i hoveddelen, og drej borebøsningen med uret, indtil den får fat i palerne. Tænd for boremaskinen, vent, indtil den når fuld kraft, og bor hullet. Stop, når stopkraven kommer i kontakt med borebøsningen. Træk bitten tilbage, mens boremaskinen stadig kører, og sluk dernæst for boremaskinen. Fjern borebøsningen/borebitten fra hoveddelen.

! BEMÆRK Spænd altid skabelonen fast med to skruetvinger.

Sæt en 116 " [1,5mm]-borebit i din boremaskine. Sæt bitten i borebøsningerne til hængselsskruerne på hoveddelen, og bor vejledende huller i døren. Fjern skruetvingen fra hoveddelen, og placér den, hvor det næste hængsel skal være.

! BEMÆRK De fleste hængselsskruer kræver et vejledende 1/16" [1,5 mm]-hul. Tjek størrelsen af det vejledende hul for dine hængselsskruer, før du begynder at bore.
BEMÆRK For at undgå at bore gennem døren ved at uheld, når du borer de vejledende huller til hængselsskruerne, bedes du pakke et stykke afdækningstape rundt om borebitten 7/8" [22 mm] fra spidsen (1/2" [13 mm] for hoveddelens tykkelse plus 3/8" [10 mm] for dybden af det vejledende hul).

Følg din hængselsproducents anvisninger om placering af hængselsmonteringsplader i skabet.

Afdækningstape angiver boredybden Borebøsninger til hængselsskruer

1
