BRUGSANVISNING Cabinet Hardware Jig Kreg

Folg brugsanvisingen og sikkerhedsanvisningerne fra producenten af boret.

Brug altid ojenværn.

Spænd skabelonen fast til arbejdsemnet. Hold den ikke fast med hænderne.

Hold dine kripsdele og hender pa afstand af skarpe kanter og bevagelige dele.

Hold hænder og fingre væk fra bagsiden af arbejdsemnet, mens du borer.

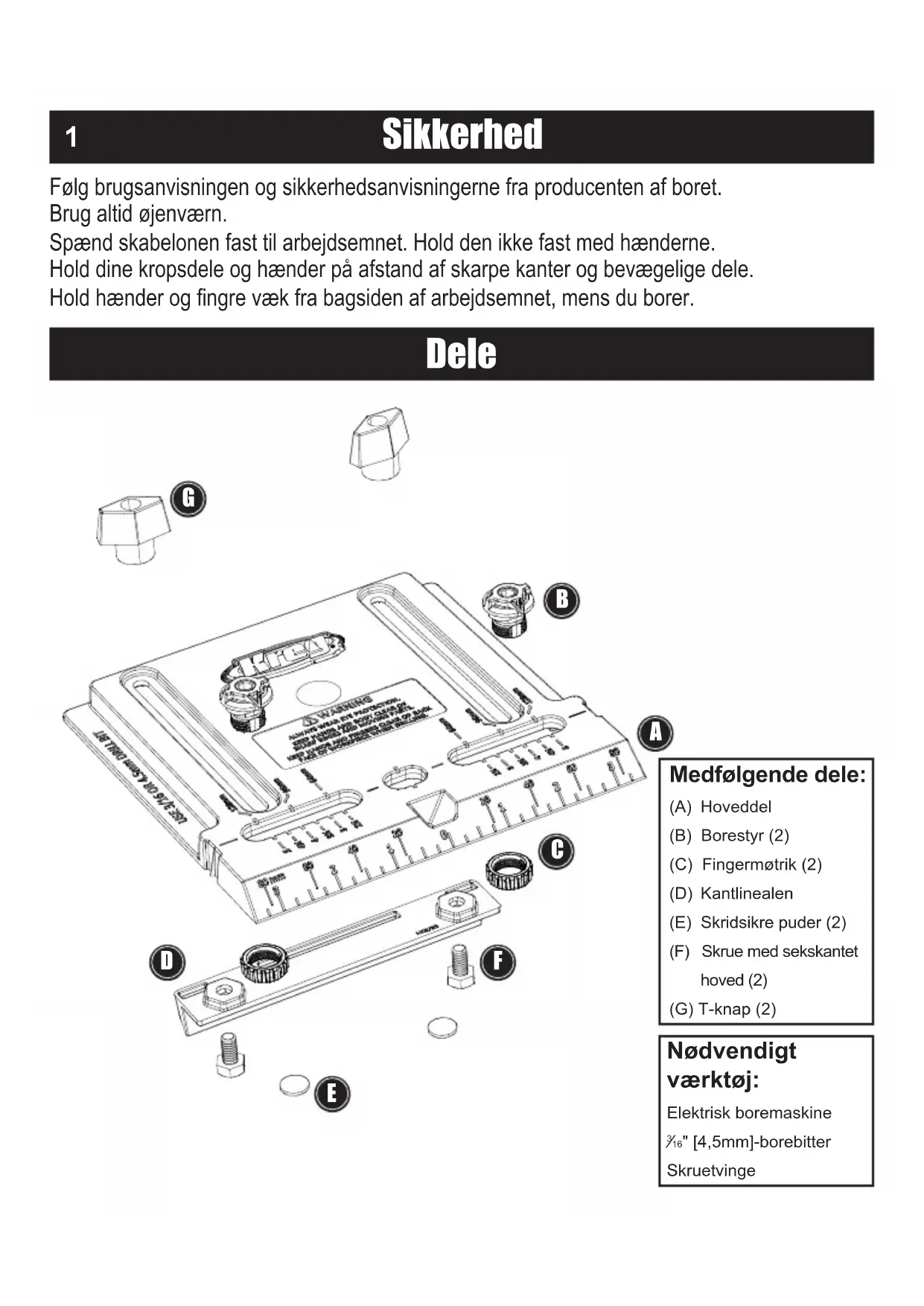

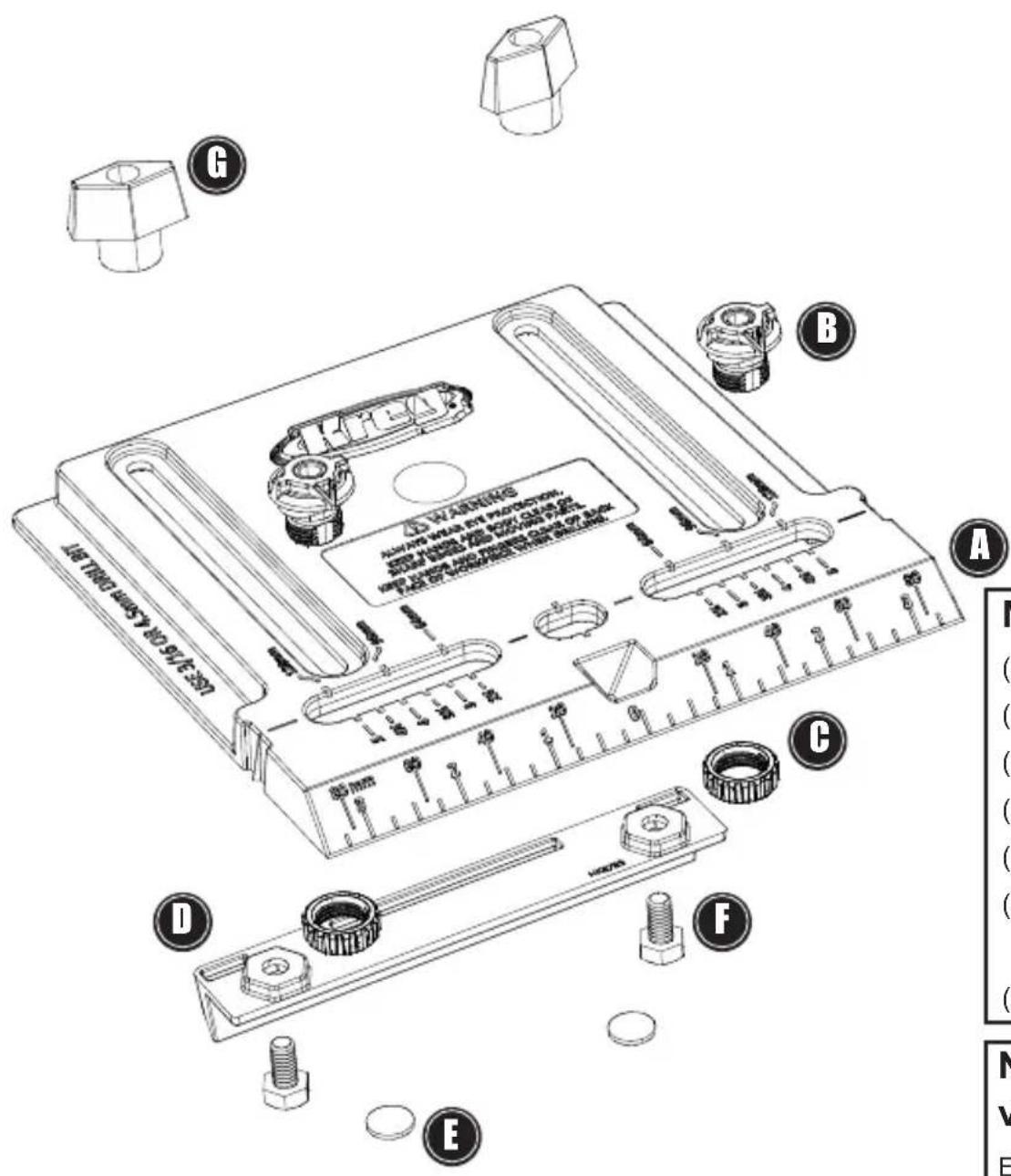

Dele

Medfolgende dele:

(A) Hoveddel
(B) Borestyr (2)
(C) Fingermøtrik (2)
(D) Kantlinealen
(E) Skridsikre puder (2)
(F) Skrue med sekskantet hoved (2)
(G) T-knap (2)

Nødvendigt værktøj:

Elektrisk boremaskine

%_16 [4,5mm]-borebitter

Skruetvinge

Samling

2

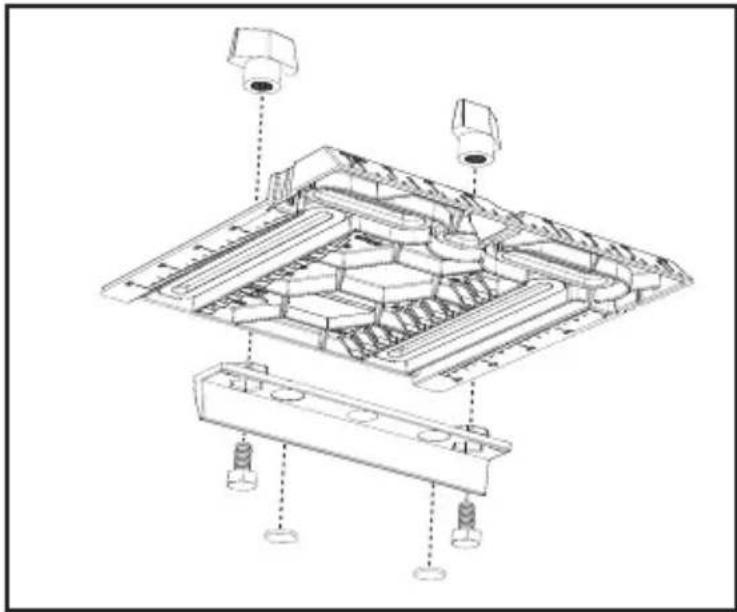

Tag beskyttelsespapiret af de skridsikre puder, og indsæt dem i kantlinealens cirkelformede fordybninger. Placér kantlinealen mellem tommelinealen nederst på hoveddelen. Indsæt skruerne med sekskantet hoved i hullerne i bunden af de sekskantepe fordybninger, og skru T-knapperne på fra toppen af hoveddelen.

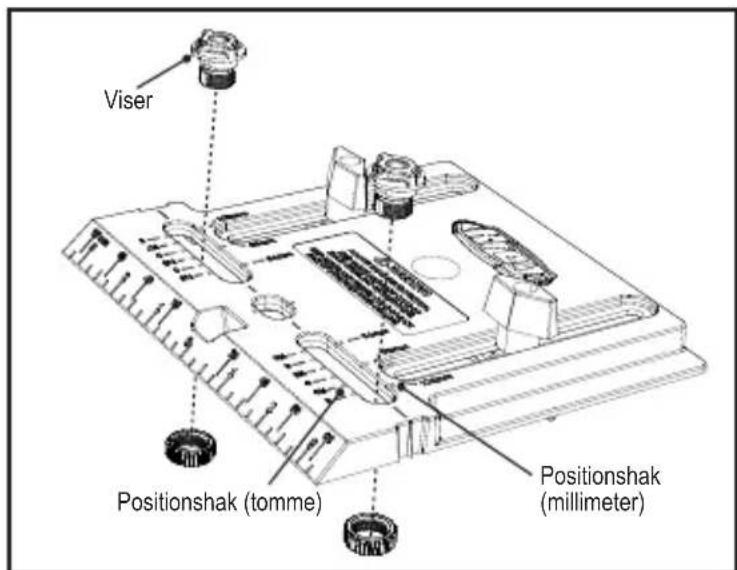

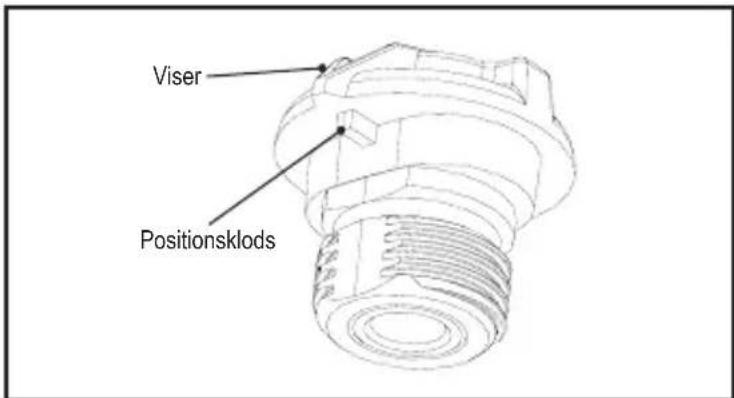

For handtag: Indsæt borestyrene i hullerne på begge sider af det midterste hul, sä viseren på hvert borestyr passer med størrelsesforholdene på hoveddelen, der matcher dit handtags center til center-dimensioner. Hoveddelen har center til center-dimensioner for handtag i de mest almindelige somme og metriske dimensioner. Sorg for, at positionsklodsen under viseren på bunden af borestyret sidder i det korrekte positionshak i hoveddelen. Skru fingermøtrikker på borestyrene fra undersiden af hoveddelen.

Samling

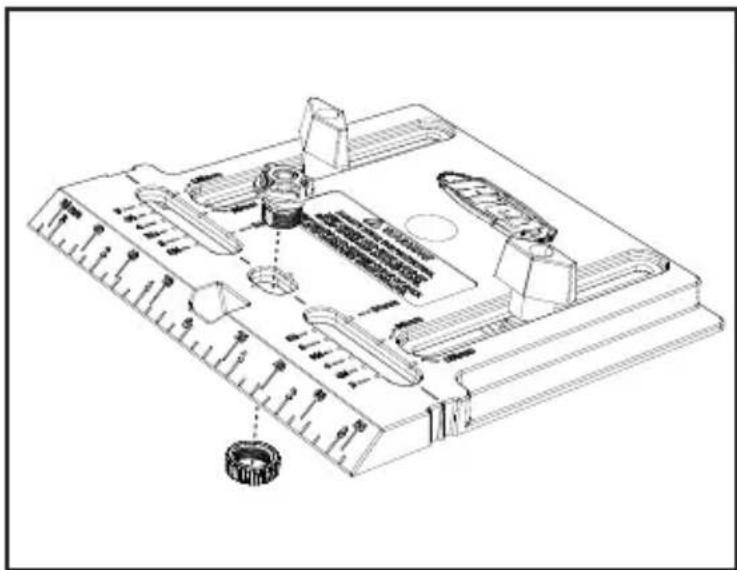

For dorknopper: Indsæt et borestyr i det midterste hul, og skru en fingermøtrik på fra undersiden af hoveddelen.

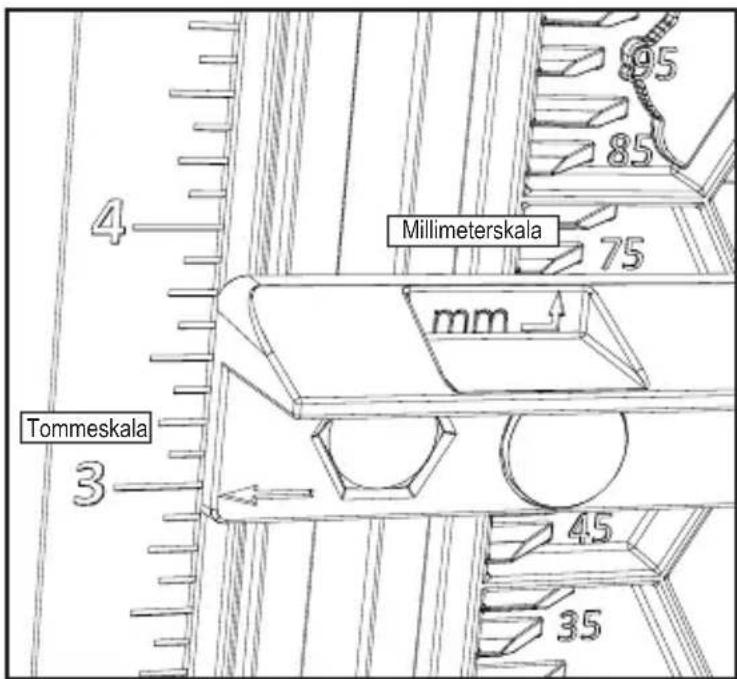

Placér kantlinealen, sā den har den önskede afstand til kanten af arbejdsemnet, hvor du önsker at montere handtaget aller dörknoppen. For at se dimensionerne i somme skal du sorge for, at pilene i de to ender af kantlinealen passer med dimensionerne på tommelinealen langs hoveddelens kanter. For at se dimensionerne i millimeter skal du sorge for, at den bagerste Kant af kantlinealen passer med dimensionerne på millimeterlinealen på de inderste kanter af kantlinealens tilpasningshuller. Stram T-knapperne.

BEMAERK Kantlinealen justerer borestyr fra 1" til 5" [25mm til 120mm på den metriske lineal] fra kanten arbejdsemnet.

Sådan bruges skabelonen

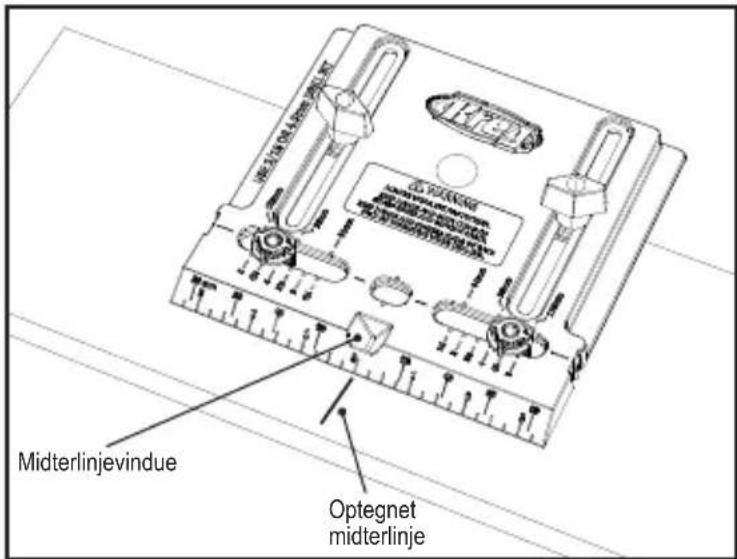

Tecn en midtermlinie for handtaget aller dorknuppen pa arbejdsemnet. Sæt en 316'' [4,5mm]-borebit i din boremaskine. Placér skabsbeslagsskabelonen med kantlinealen mod kanten af arbejdsemnet og den optegnede midtermlinje i midtermjinveinduet. Spænd skabelonen fast til arbejdsemnet, indsæt borebitten i borestyret/borestyrene, og bor hullet/hullerne. Eksemplet viser skabelonen indstillet til et handtag.

ADVARSEL Hvis det er muligt, bør du altid spænde skabsbeslagsskabelon fast til arbejdsemnet. Hvis du er nødt til at holde skabelonen fast med din hand, skal du holde hænder og fingre væk fra bagsiden af arbejdsemnet, mens du borer.
BEMERK Spænd et stykke overflodigt træ fast til bagsiden af arbejdsemnet for at undgå, at borebitten falder ud, nar den fjernes fra arbejdsemnet.

Yderligere justeringsfunktioner: Hvis du vil centriere en dorknop pa op til 31 / 2'' [89mm] fra toppen ell er bunden af en dor, kan du bruge somme- ell millimeterlinealerne pa the hoveddelens skr kant.

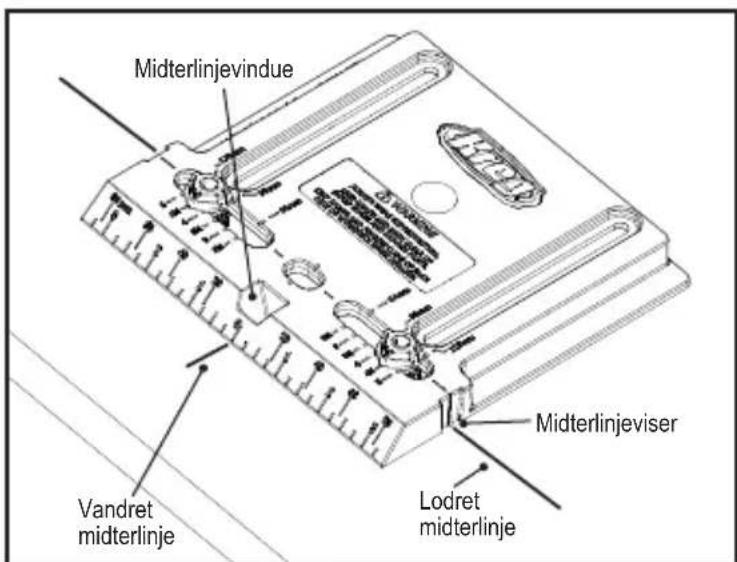

Hvis du vil justere skabsbeslagsskabelon over storre afstand end kantlinealens kapacitet pa 5'' [127mm], skal du markere vandrette og lodrette midterlinjer pa arbejdsemnet, fjerne kantlinealen, og justere skabelonen ved at bruge midterlinjeviserne ved kanten af hoveddelen og midterlinjevinduet.

1

Turvallisius

OBS! Kantskinnen kan justeres for a sentrere borebøssingen(e) fra 25 til 120 mm [1 til 5 tomm par tommaskalaen] fra kanten pa arbeidsstykker.

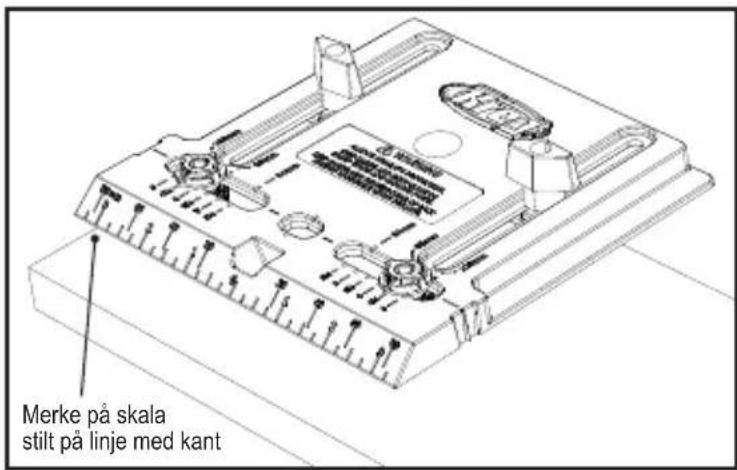

Bruk av jiggen

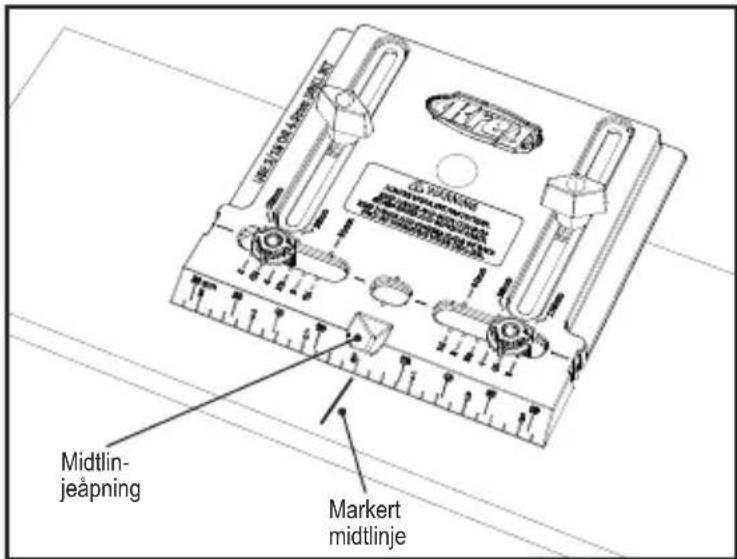

Marker en middlinje for handtaket aller knotten pa arbeidsstykket. Sett inn et 4,5 mm [316. somme] bor i drillen. Plasser jiggen sik at kantskinnen star mot kanten pa arbeidsstykket og den markerte middlinjen vises i middlinjeapningen. Fest jiggen til arbeidsstykket med en tvinge, forboret inn borebøssingen/-e, og bor hullet/-ene. Eksempelet viser jiggen satt opp for et handtak.

ADVARSEL Fest alltid jiggen til arbeidsstykket med en tvinge sa langt det er mulig. Hvis du ma holde jiggen fast for hand, ma du holde hender og fingre unna baksiden pa arbeidsstykket under boring.
OBS! Hvis du fester et lite trestykke med en tvinge til baksiden på arbeidsstykket, kan du unngå at arbeidsstykket sprekker nrboretkommen ut på baksiden.

Flere justeringsfunksjoner: Skal du sentrere en knott i en avstand pa opptil 89 mm [3,5 tomm] fra den ovre aller nedre kanten pa en dor, bruker du millimeter-ller tommaskalaen pa skrakanten pa jiggfoten.
