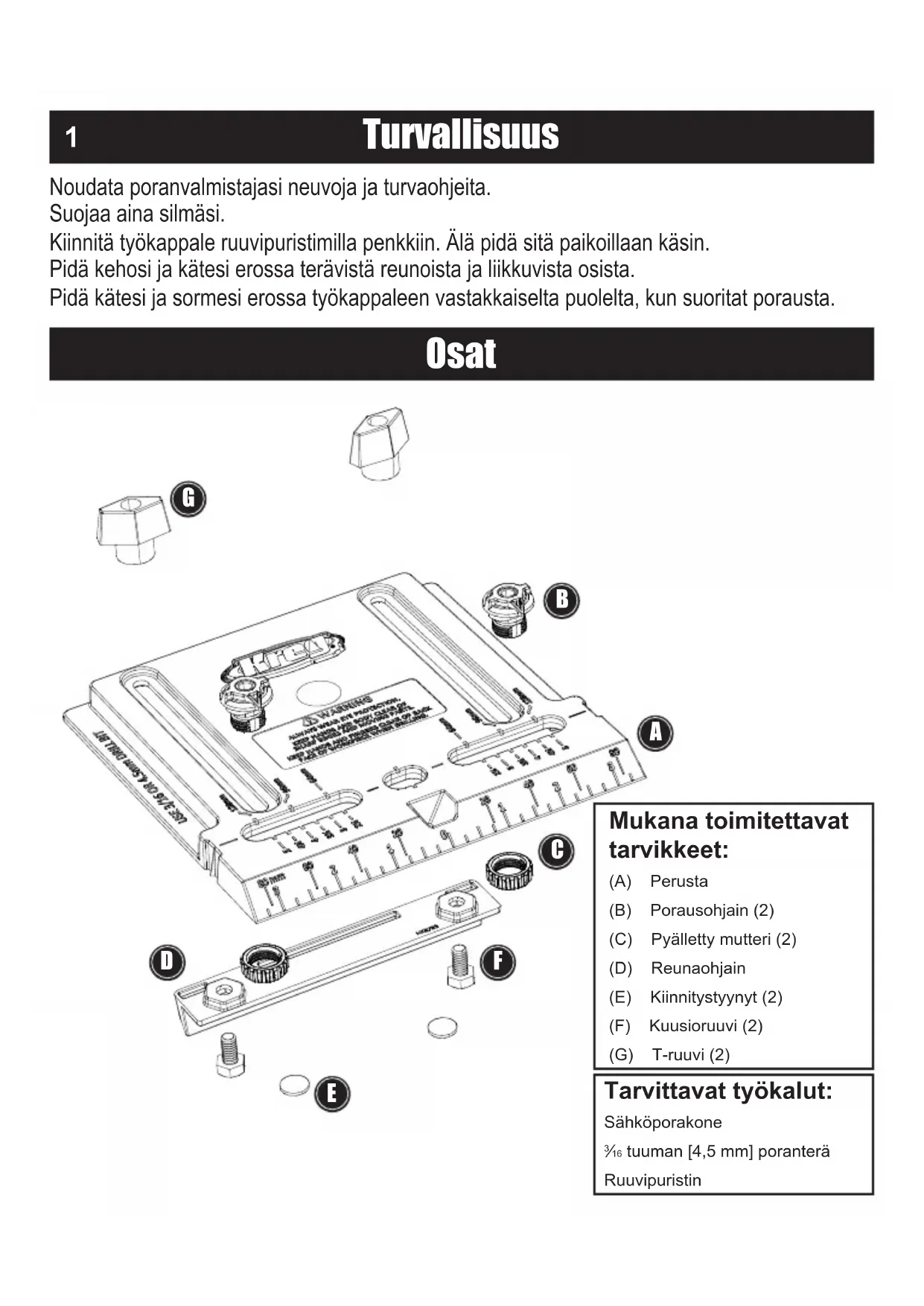

KÄYTTÖOHJE Cabinet Hardware Jig Kreg
Noudata poranvalmistajasi nuvoja ja turvaohjeita.
Suojaa aina silmasi.
Kiinnitä tyokappale ruuvipuristimilla penkkiin. Alä pidä sitä paikoillaan käsin.
Pidä kehosi ja katesi erossa terävistä reunoista ja likkuvista osista.
Pidä katesi ja sormesi erossa työkappaleen vastakkaiselta puolelta, kun suoritat porausta.
Osat
Mukana toimitettavat tarvikkeet:
(A) Perusta
(B) Porausohjain (2)
(C) Pyalletty mutteri (2)
(D) Reunaohjain
(E) Kiinnitystyynyt (2)
(F) Kuusioruuvi (2)
(G) T-ruuvi (2)
Tarvittavat tyokalut:
Sähköporakone
316 tuuman [4,5 mm] porantera
Ruuvipuristin
Kokoonpano

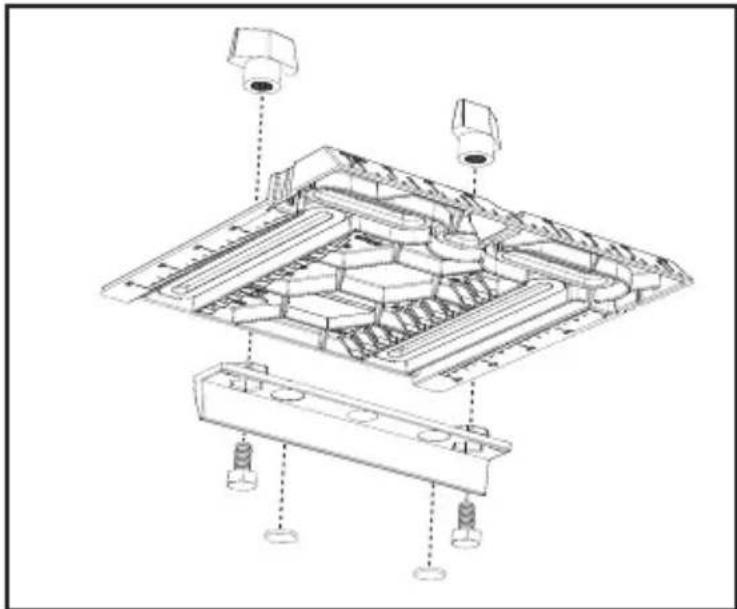

Irrota kiinnityspalojen liimapuoli taustapaperistaan ja sovita ne ympyränmuotoiseen syvennykseen. Aseta reunaohjain tuumamittojen valiin perustan pohjalle. Asenna kuusiokulmamutterit kuusikulmaisten renkaiden pohjalla oleviin reikiin ja kiristä t-ruuveja perustan pälä.

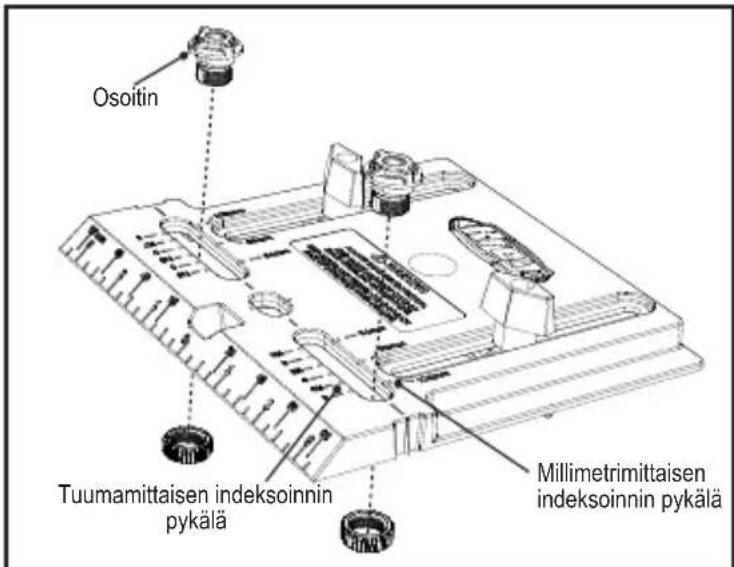

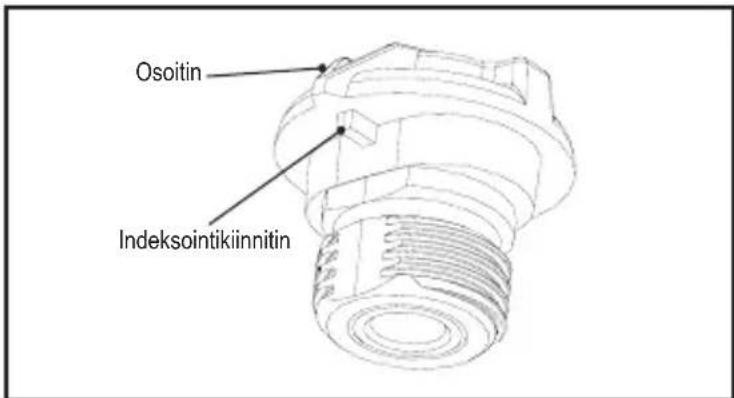

Kahvoja varten: Asenna reunaohjaimet keskireiän molemmin puolin oleviin koloihin linjaten kunkin porausohjaimen osoitin perustan etäisyyden kanssa, joka vastaa kahvasi keskiösta keskiöön ulottuvaa etäisyytä. Perustassa on keskiösta keskiöön ulottuvat etäisyydet yleisille tuuma ja metrijärestelmämittaisille kahvoille. Varmista,etta porausohjaimen pohjavuolen osoittimen alla oleva indeksointappi on kiinnittynyt perustassa asianmukaiseen indeksointipykälään. Kiristä pyälletyt mutterit porausohjaimiin perustan pohjasta.
Kokoonpano

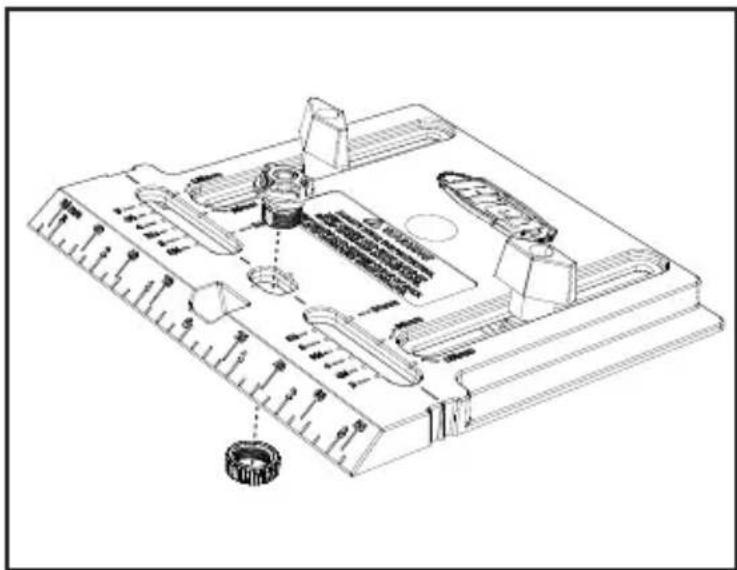

Nuppeja varten: Asenna yksi porausohjain keskimmäiseen reikään ja kirista pyällettyä mutteria perustan pohjasta.

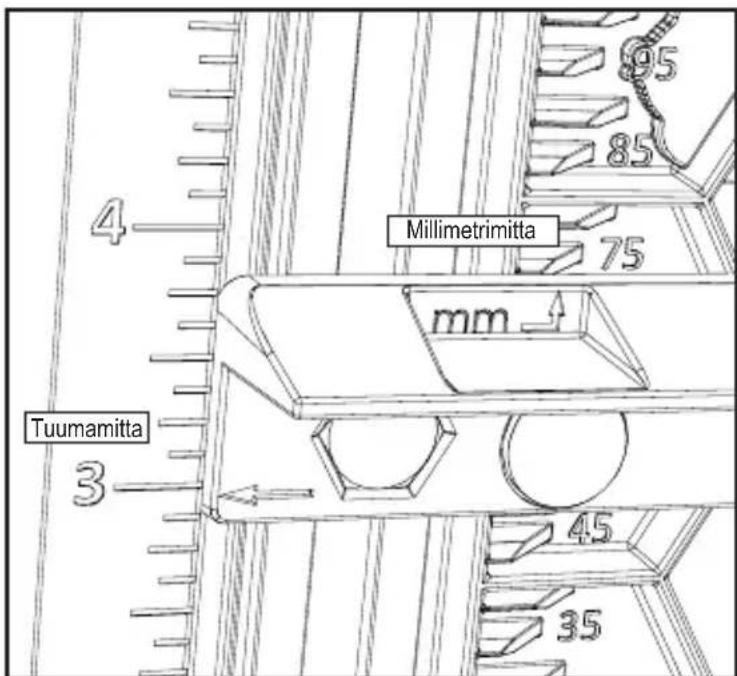

Kun sinulla on tyokappale, johon haluat asentaa kahvan tai nupin, sovita reunaohjain halutulle etaisyydelle kyseisen tyokappaleen reunasta. Jos haluat mitata etaisyydet tuumina, kohdista reunaohjaimen paissä olevat nuolet tuumamittaisten asianmukaisten etaisyyksien mukaan perustan reunojen myotaisesti. Jos haluat mitata etaisyydet millimetreina, linjaa reunaohjaimen takareuna millimetrimittaisina asianmukaisen etaisyyden kanssa reunaohjaimen saatokolojen sisareunojen mukaisesti. Kiristä t-ruuvit.
HUOMIO Reunaohjain sovittuu keskittamän
porausohjaimen(-ohjaimet) 1-5 tuuman eli
25-120 mm:n paahän tyokappaleen reunasta.
Ohjaimen käytto

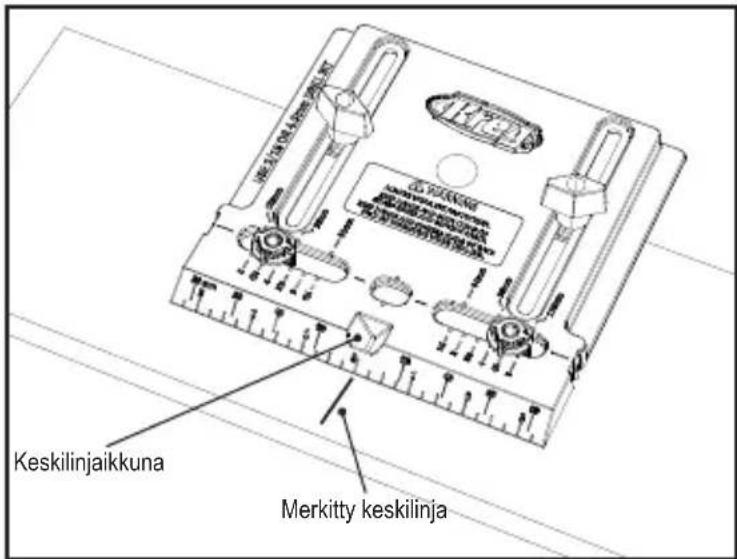

Merkitse tyokappaleeseen keskiviiva vetokahvaa tai nuppia varten. Asenna poraasi 316 tuuman [4,5 mm] porantera. Aseta kaapin asennusohjain yhdessä reunaohjaimen kanssa vasten tyokappaletta ja keskilinjaikkunassa olevaa merkittyä keskilinjaa. Kiinnitta asennusohjain tyokappaleeseen ruuvipuristimilla, asenna porantera porausohjaimeen(/-ohjaimiin) ja poraa reikä/reiät. Esimerkissä naytetaän kiinnittimen asettelu vetokahvaa varten.
VAROITUS Aina kun mahdollista, kiinnitä kaapin asennusohjain tyokappaleeseen. Jos sinun taytyy pitäa ohjainta paikallaan kädelläsi, pidä katesi ja sormesi poissa tyokappaleen vastakkaiselta puolelta, kun poraat sitä.
HUOMIO Kiinnitayokappaleen vastakkaiselle puolle puristimilla puupalanen, jotta lohkeamilta valtytään, kun porantera tulee ulos tyokappaleesta.
Lisakohdistusominaisuksia:

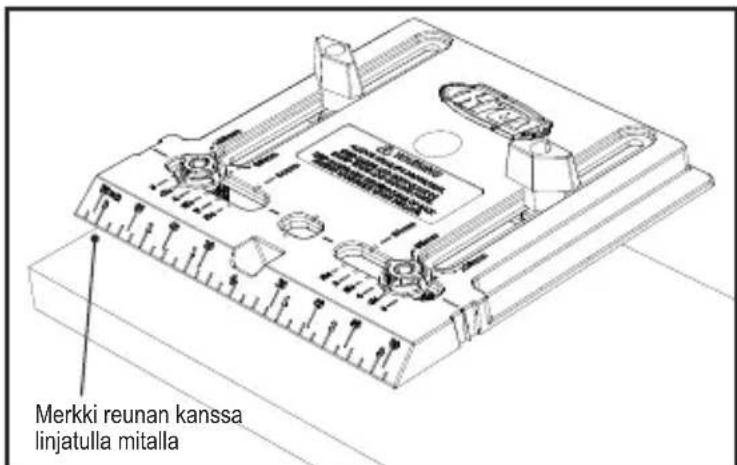

Käytä perustan viistoreunan tuumatai millimetrimittoja, jotta saat keskitettyänupin 3,5 tuuman [89 mm] paahän oven ylä- tai alareunasta.

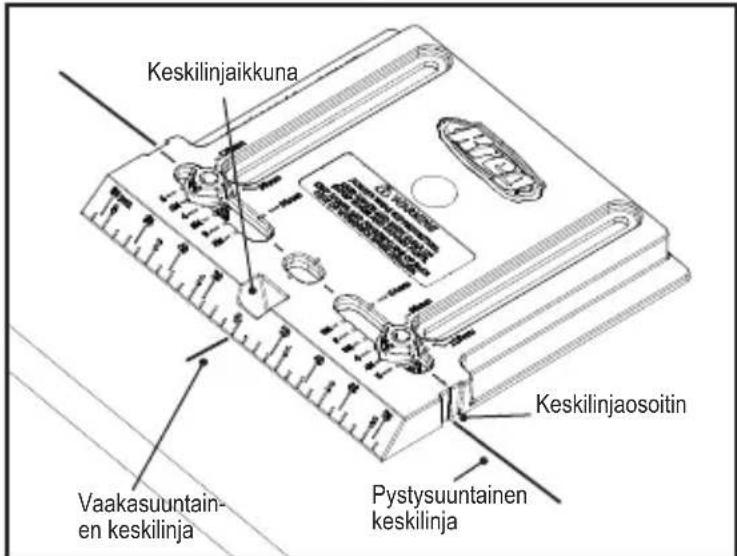

Jotta saisit kaapin asennuskiinnikkeen linjattua kauemmas kuin mika on reunaohjaimen ulottuvuus, ts. yli 5 tuuman eli 127 millimetrin päähan, merkkaa työkappaleeseesi vaaka- ja pystysuuntaiset keskiviivat, irrota reunaohjain ja linjaa asennusohjain käytämällä perustan ja keskilinjaikkunan reunoilla olevia keskilinjaosoittimia.
