BRUKSANVISNING Cabinet Hardware Jig Kreg

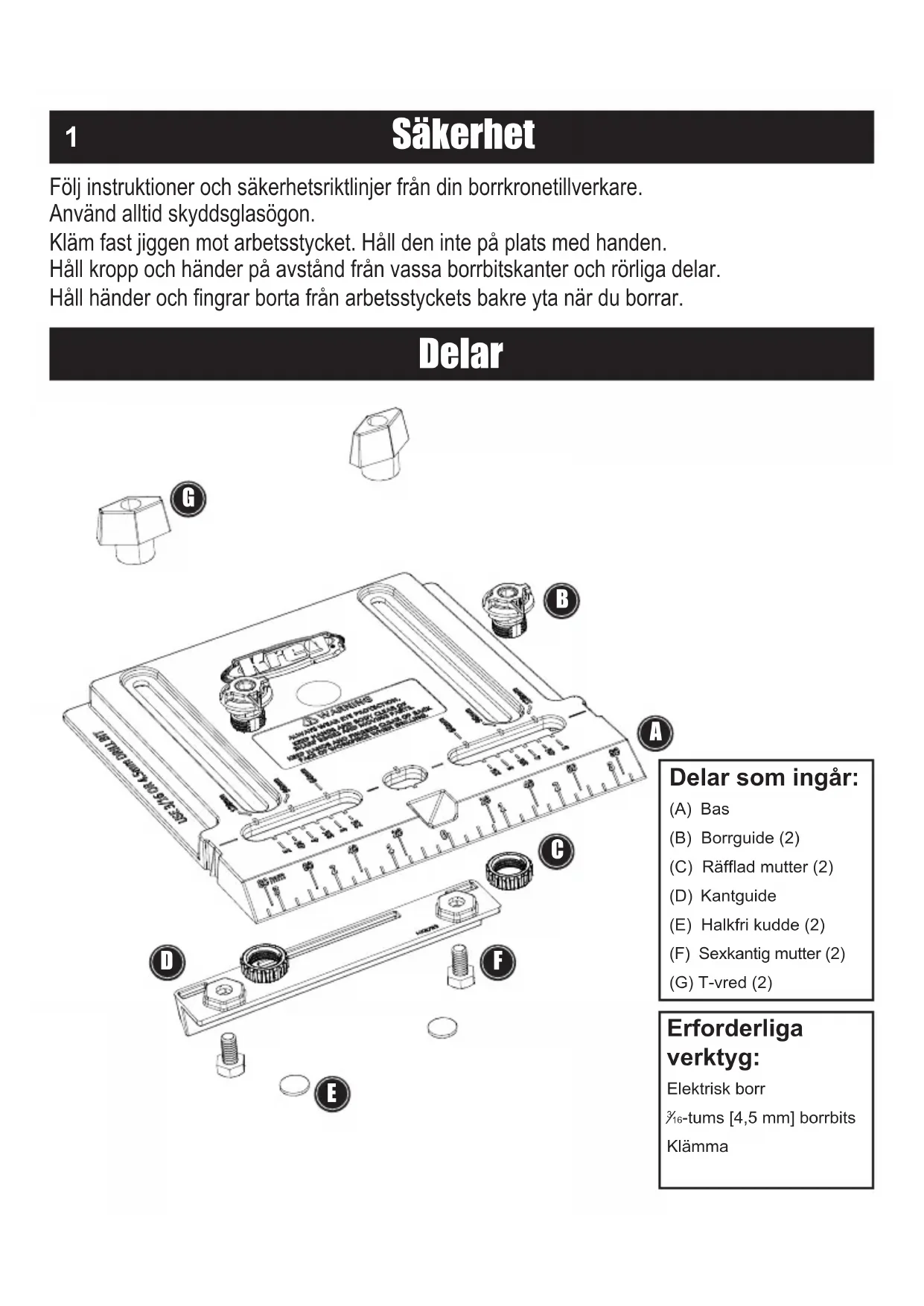

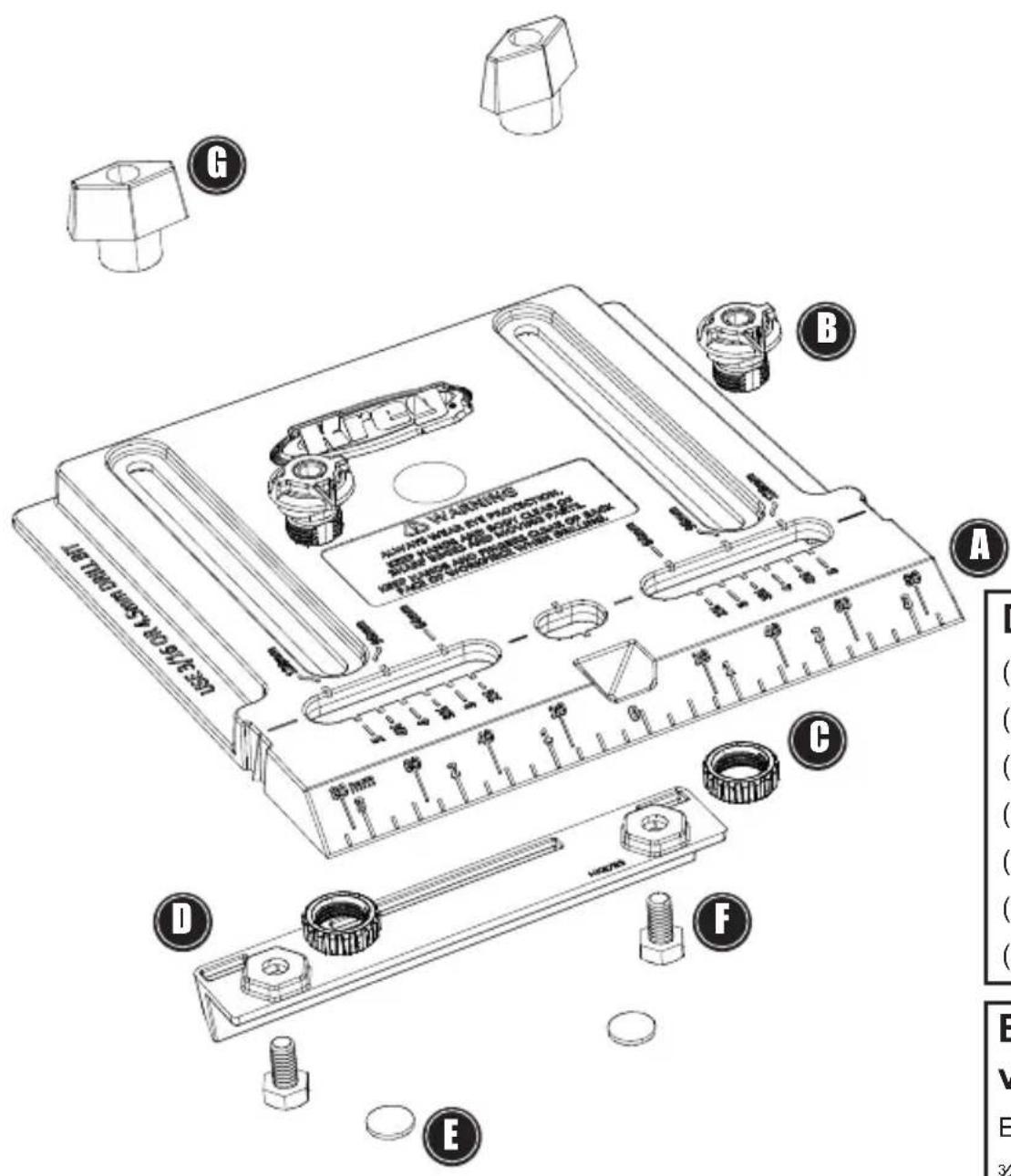

Följ instruktioner och säkerhetsriktlinjer från din borrkronetillverkare. Använd alltid skyddsglasögon. Kläm fast jiggen mot arbetsstycket. Håll den inte på plats med handen. Håll kropp och händer på avstånd från vassa borrbitskanter och rörliga delar. Håll händer och ngrar borta från arbetsstyckets bakre yta när du borrar. Delar

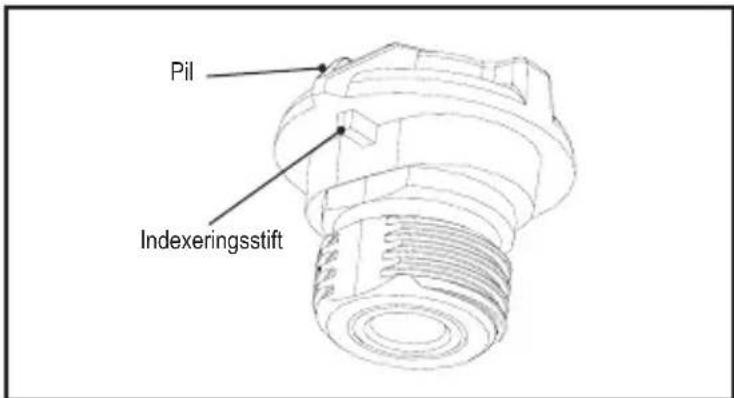

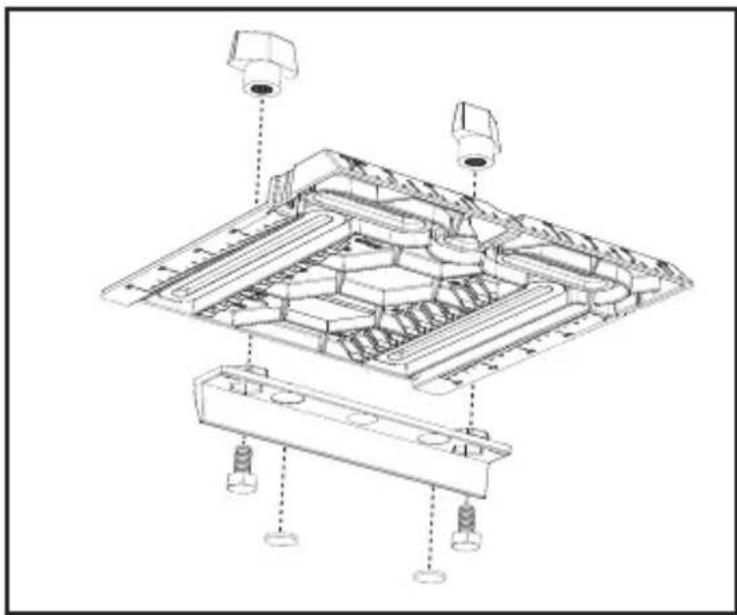

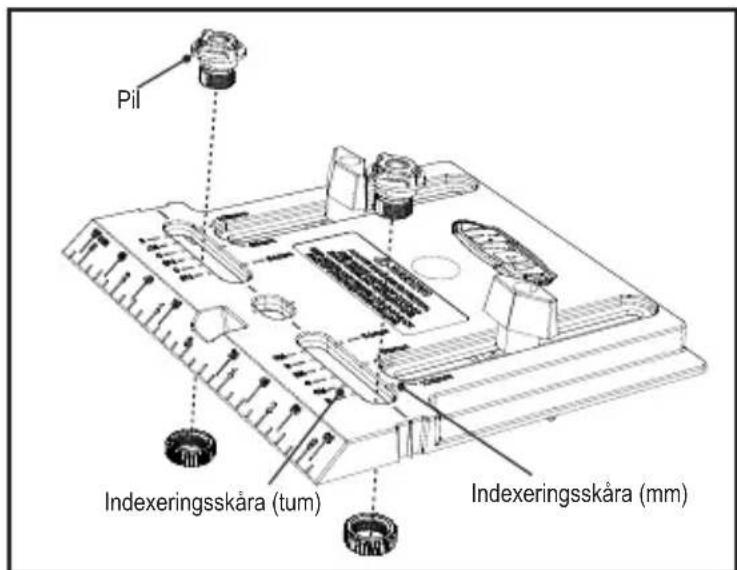

Avlägsna de halkfria kuddarna från pappersunderlaget och fäst dem i de cirkelformade fördjupningarna i kantguiden. Placera kantguiden mellan tumgraderingarna på basens undersida. För in de sexkantiga muttrarna i öppningarna på undersidan av de sexkantiga fördjupningarna, och trä på T-vreden från basens ovansida. För handtag: För in borrguiderna i öppningarna på respektive sida om mittöppningen, och justera pilarna på respektive borrguide med det mått på basen som motsvarar måttet mittpunkt-till-mittpunkt på handtaget. Basen har mittpunkt-till- mittpunkt-mått för vanliga tum- och metriska handtag. Se till att indexeringsstiftet under pilen på undersidan av borrguiden placeras i rätt indexeringsskåra på basen. Skruva i räfade muttrar i borrguiderna från basens undersida. Indexeringsskåra (mm) Indexeringsskåra (tum) Pil Pil IndexeringsstiftMontering

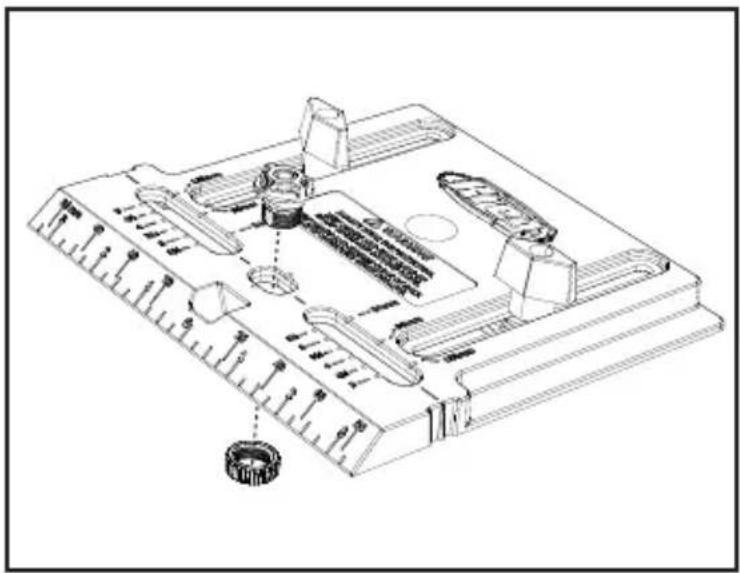

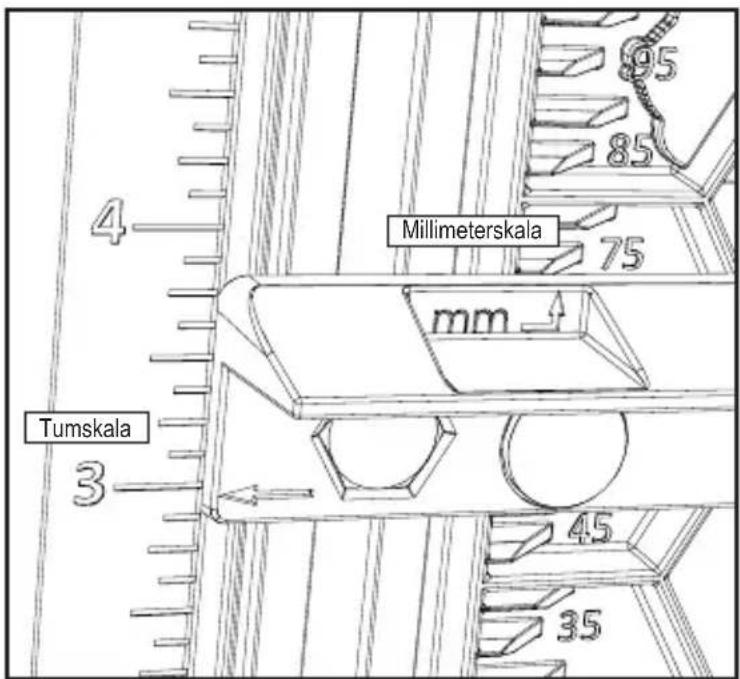

För vred: För in en borrguide i mittöppningen och skruva på en räfad mutter från basens undersida. Justera kantguiden till önskat avstånd från arbetsstyckets kant där du vill montera handtag eller vred. För mått i tum, justera pilarna på kantguidens ändar med motsvarande mått på tumskalan längs baskanterna. För mått i millimeter, justera baksideskanterna på kantguiden med motsvarande mått på millimeterskalorna längs insideskanterna på kantguidens justeringsskåror. Spänn T-vreden. OBS! Kantguiden justeras i syfte att centrera borrguiden/borrguiderna 1-5 tum [25 mm - 120 mm på den metriska skalan] från arbetsstyckets kant.

Millimeterskala TumskalaMarkera en centreringslinje för handtag eller vred på arbetsstycket. Stoppa in en

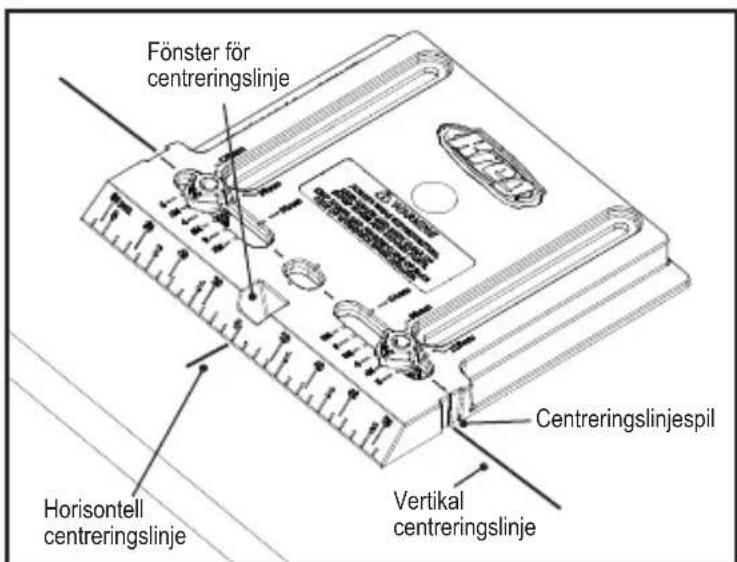

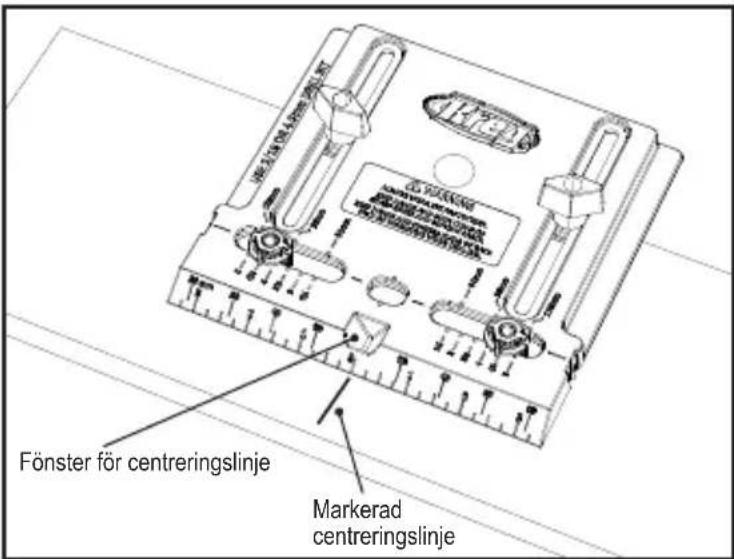

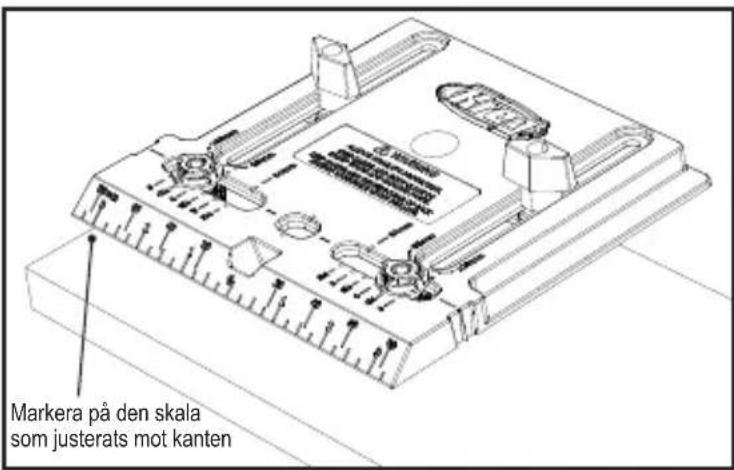

⁄16-tums [4,5 mm] borrbits i borrmaskinen. Placera lådjiggen med kantguiden mot arbetsstyckets kant och den markerade centreringslinjen i centreringslinjesfönstret. Kläm fast jiggen mot arbetsstycket, för in borrbitsen i borrguiden/ borrguiderna och borra hålet/hålen. Exemplet visar jiggen kongurerad för ett handtag. Ytterligare justeringsfunktioner: Använd tum- eller millimeterskalorna på basens fasade kant om du vill centrera ett vred upp till 3,5 tum [89 mm] från ovansida eller nedre kant på en lucka. Om du vill justera lådjiggen med avstånd som överstiger kantguidens kapacitet på 5 tum [127 mm], markera då horisontella och vertikala centreringslinjer på ditt arbetsstycke, avlägsna kantguiden och justera jiggen med hjälp a centreringslinjespilarna på basens och centreringslinjesfönstrets kanter. Markerad centreringslinje Fönster för centreringslinje Markera på den skala som justerats mot kanten VARNING När så är möjligt, fäst lådjiggen på arbetsstycket. Om du måste hålla jiggen på plats med handen, se då till att hålla händer och ngrar borta från arbetsstyckets baksida när du borrar.

OBS! Se till att klämma fast en träbit på arbetsstyckets baksida i syfte att förhindra skador när borren tränger ut ur arbetsstycket.
