MANUALE UTENTE Cabinet Hardware Jig Kreg

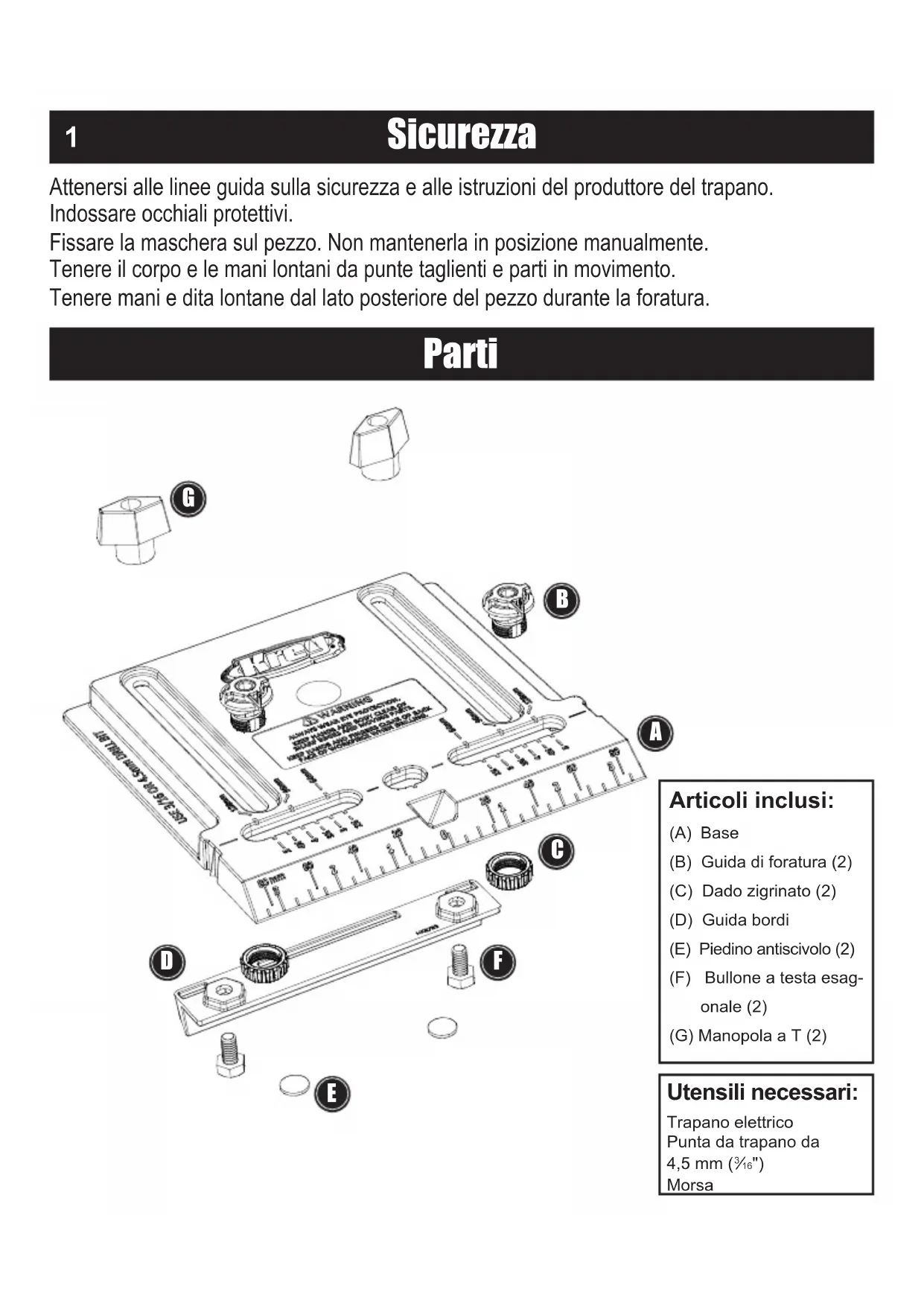

Attenersi alle linee guida sulla sicurezza e alle istruzioni del produttore del trapano. Indossare occhiali protettivi. Fissare la maschera sul pezzo. Non mantenerla in posizione manualmente. Tenere il corpo e le mani lontani da punte taglienti e parti in movimento. Tenere mani e dita lontane dal lato posteriore del pezzo durante la foratura. Parti

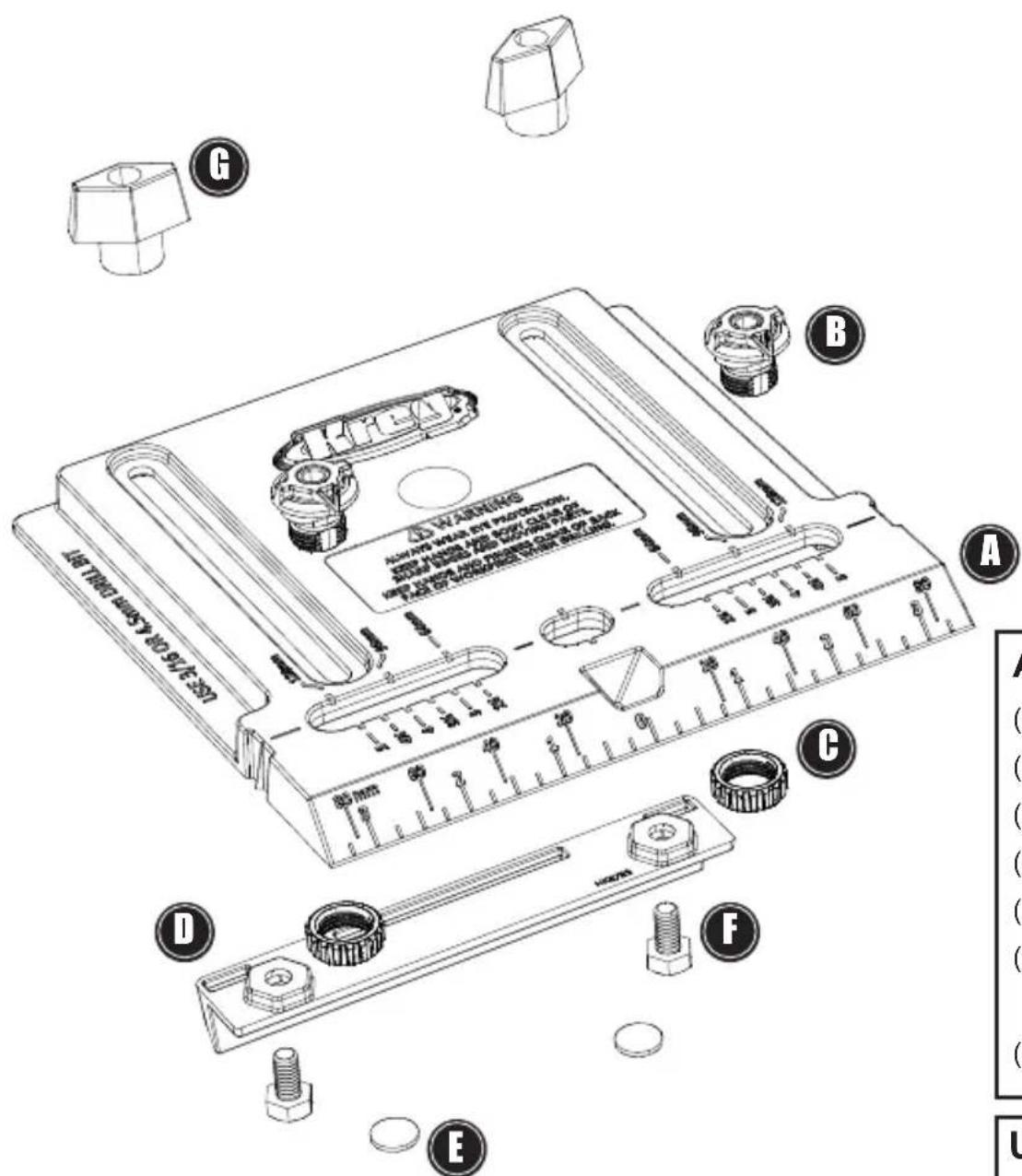

Articoli inclusi: (A) Base(B) Guida di foratura (2)(C) Dado zigrinato (2)(D) Guida bordi(E) Piedino antiscivolo (2)(F) Bullone a testa esag-onale (2)(G) Manopola a T (2) Utensili necessari: Trapano elettricoPunta da trapano da 4,5 mm ( ⁄16")MorsaAssemblaggio

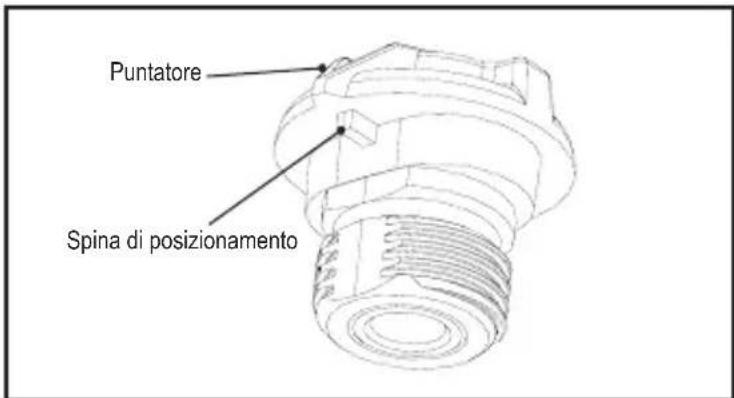

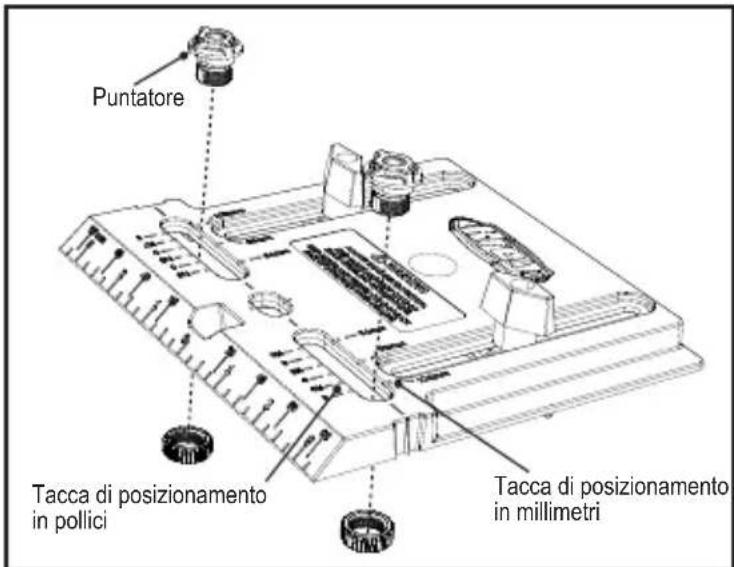

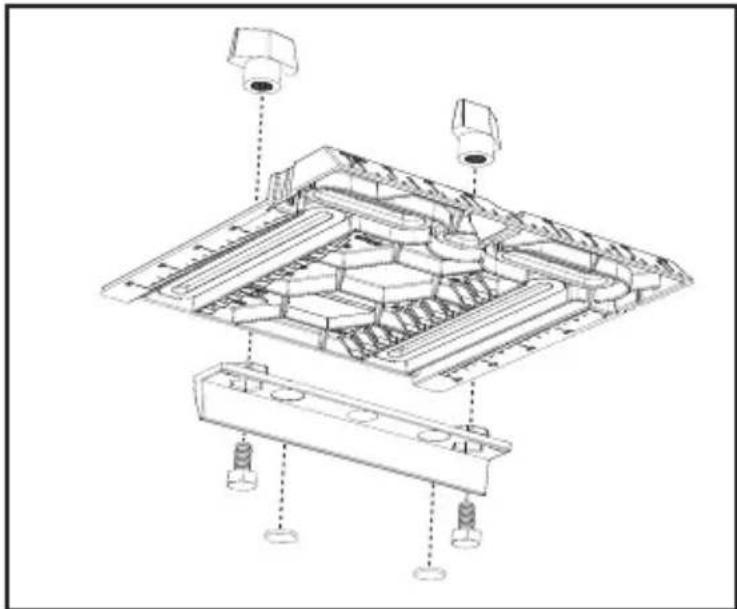

Rimuovere i piedini antiscivolo dalla pellicola protettiva e applicarli ai recessi circolari nella guida bordi. Posizionare la guida bordi sulla parte inferiore della base, tra le scale in pollici. Inserire i bulloni a testa esagonale nei fori dei recessi esagonali sotto alla base e serrare le manopole a T sopra la base. Per i tiranti: Inserire le guide di foratura nelle scanalature situate su entrambi i lati del foro centrale, allineando il puntatore a ciascuna guida bordi con la dimensione sulla base corrispondente a quella da centro a centro del tirante. La base è dotata di dimensioni da centro a centro in pollici e millimetri per i tiranti comuni. Assicurarsi che la spina di posizionamento sotto il puntatore, sul lato inferiore della guida di foratura, sia collocata nella tacca di posizionamento della base. Serrare i dadi zigrinati sulle guide di foratura dalla parte inferiore della base. Tacca di posizionamento in millimetri Tacca di posizionamento in pollici Puntatore Puntatore Spina di posizionamentoAssemblaggio

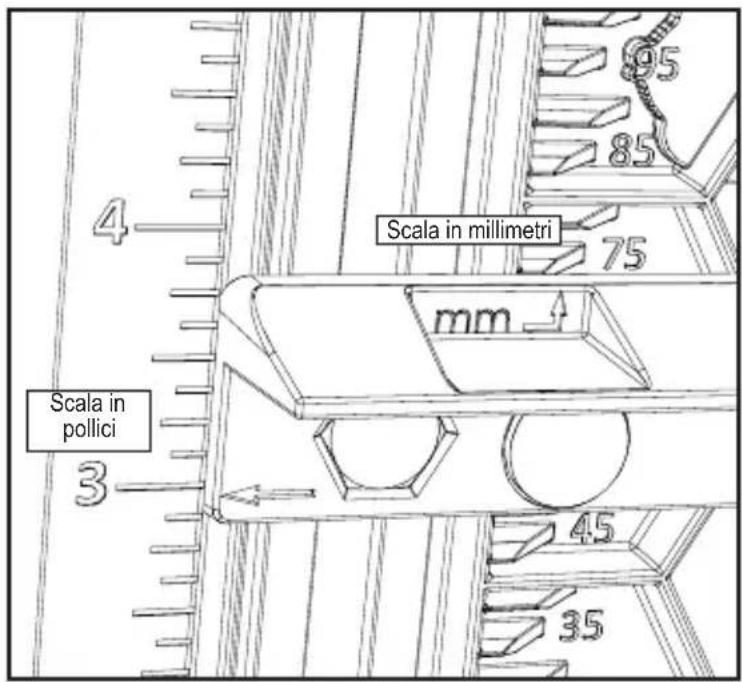

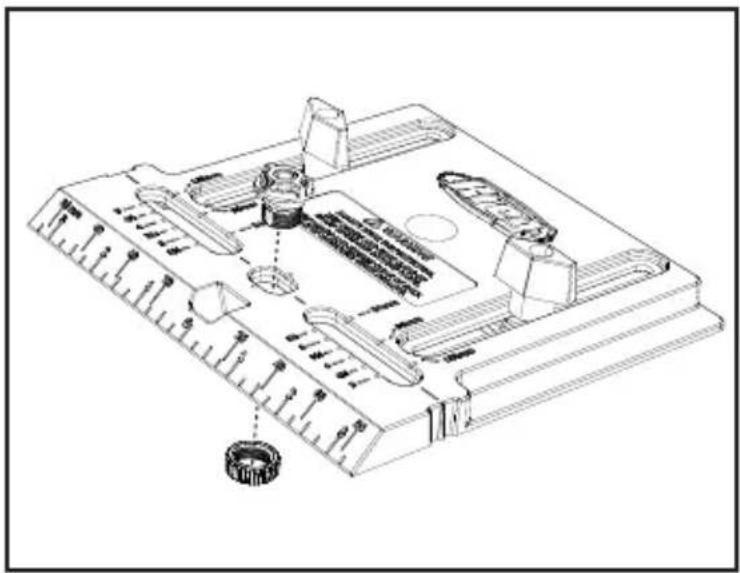

Per le manopole: Inserire una guida di foratura nel foro centrale e serrarla su un dado zigrinato dalla parte inferiore della base. Regolare la guida bordi alla distanza richiesta dal bordo del pezzo sul quale si desidera montare il tirante o la manopola. Per le dimensioni in pollici, allineare le frecce alle estremità della guida bordi alla dimensione appropriata sulle scale in pollici lungo i bordi della base. Per le dimensioni in millimetri, allineare il bordo posteriore della guida bordi alla dimensione appropriata sulle scale in millimetri lungo i bordi interni delle scanalature di regolazione della guida bordi. Serrare le manopole a T. ATTENZIONE La guida bordi si regola per centrare le guide di foratura da 25 mm a 120 mm (1" - 5") dal bordo del pezzo.

Scala in millimetri Scala in polliciTracciare una linea centrale sul pezzo per contrassegnare la posizione del tirante o della manopola. Inserire nel trapano una punta da 4,5 mm (

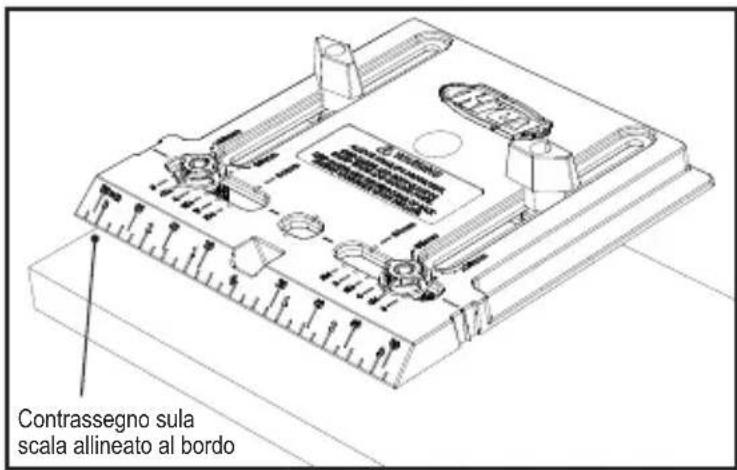

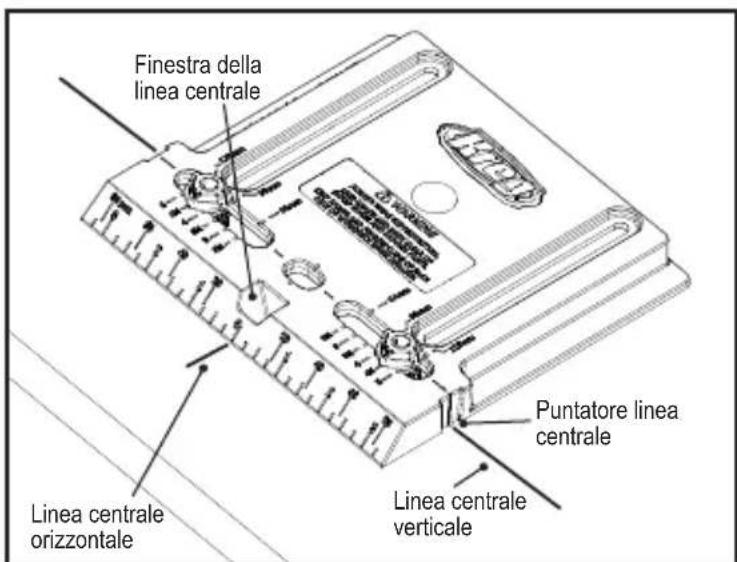

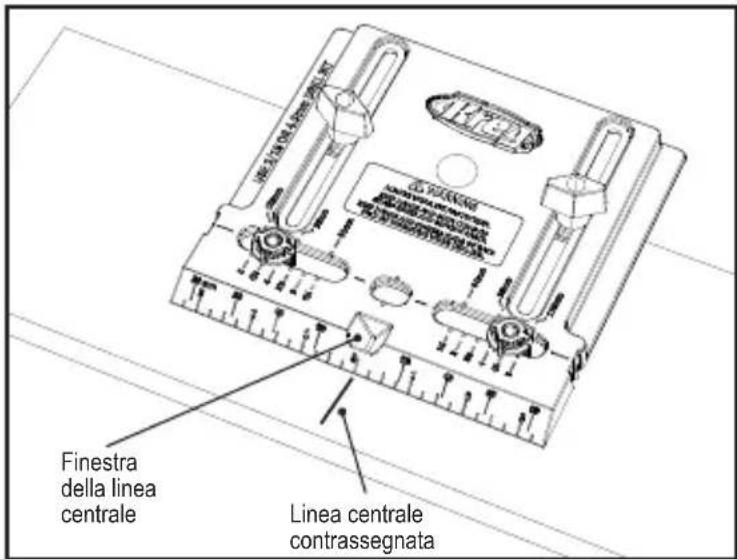

⁄16"). Posizionare la maschera attrezzi per armadi in modo che la guida bordi si trovi contro il bordo del pezzo e che la linea centrale contrassegnata sia visibile nella nestra della linea centrale. Fissare la maschera sul pezzo, inserire la punta per trapano nelle guide di foratura e praticare i fori. Nell'immagine è illustrata una maschera congiurata per l'installazione di un tirante. Caratteristiche di allineamento aggiuntive: Per centrare una manopola di dimensioni no a 89 mm (3½") dal bordo superiore o inferiore di una porta, utilizzare le scale in pollici o in millimetri sul bordo smussato della base. Per allineare la maschera attrezzi per armadi a distanze superiori a 127 mm (5") rispetto alla capacità della guida bordi contrassegnare le linee centrali orizzontale e verticale sul pezzo, rimuovere la guida bordi e allineare la maschera utilizzando i puntatori della linea centrale sui bordi della base e la nestra della linea centrale. Linea centrale contrassegnataFinestra della linea centraleContrassegno sula scala allineato al bordo AVVERTENZA Quando possibile, ssare la maschera attrezzi per armadi sul pezzo. Se è necessario tenere la maschera in posizione con la mano, tenere mani e dita lontani dal lato posteriore del pezzo durante la foratura.

ATTENZIONE Per evitare la formazione di trucioli quando la punta da trapano fuoriesce dal pezzo, ssare uno pezzo di scarto di legname sul retro del pezzo.

Puntatore linea centraleLinea centrale verticaleLinea centrale orizzontaleFinestra della linea centrale Utilizzodellamaschera 4Veiligheid
