MANUAL DE UTILIZADOR Cabinet Hardware Jig Kreg
Siga as instruções e diretrizes de segança do fabricante do berbequim.
Utilize sempre proteção para os olhos.
Fixe a guia à peça de trabalho com uma braçadeira. Não sustenha a guia com as mãos.
Mantenna as mais e o corpo afastados das peças rotativas e das extremidades cortantes da broca.
Mantenhao as mãos e os dedos afastados da face posterior da peça de trabalho ao efetuar a perfuração.

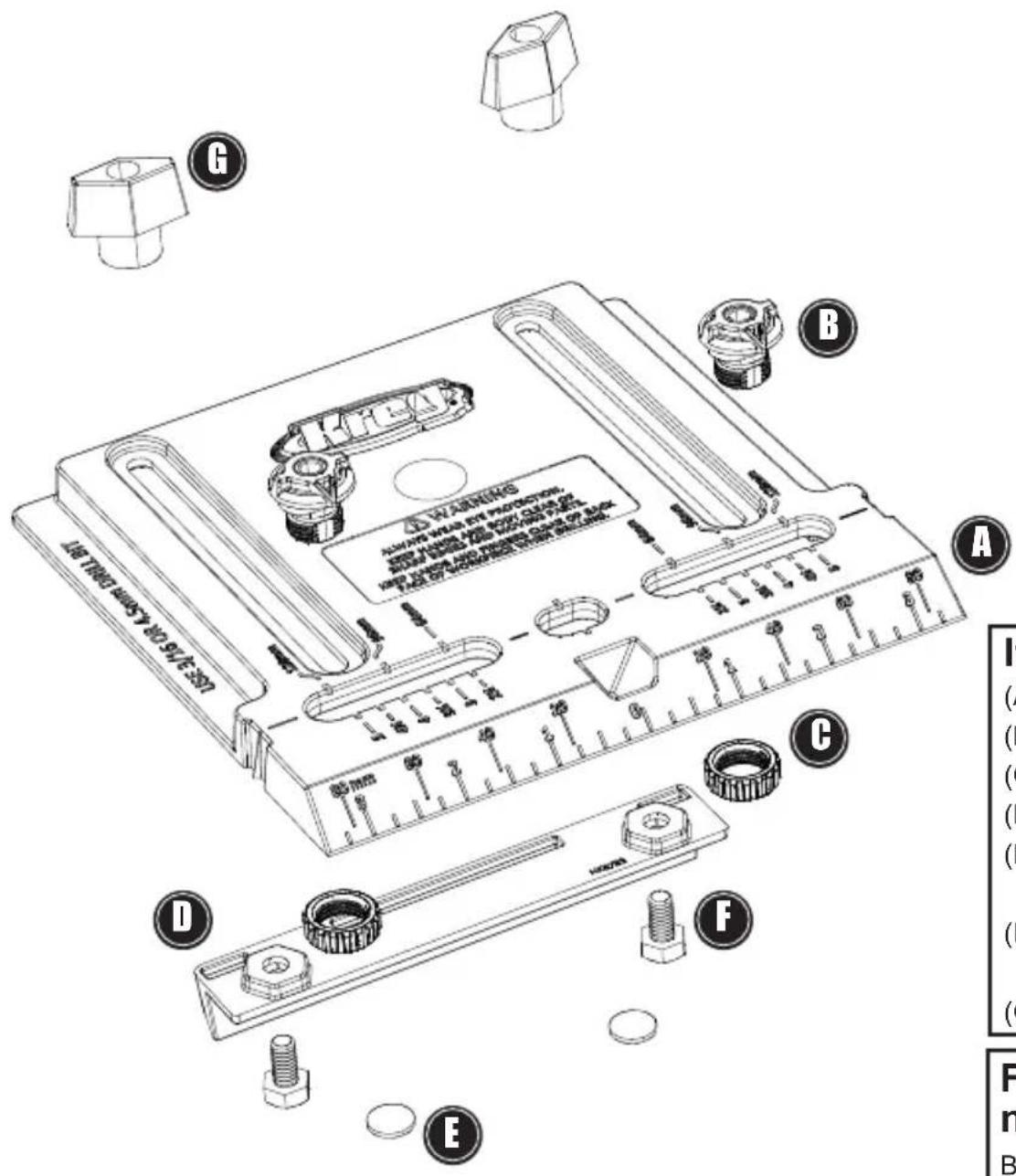

Peças

Itens incluidos:
(A) Base
(B) Guia da broca (2)
(C) Porca dentada (2)
(D) Guia de Corte
(E)Disco antiderrapante (2)
(F) Parafuso de cabeca sextavada (2)
(G) Rosca em T (2)
Ferramentas necessities:
Berbequim eltrico

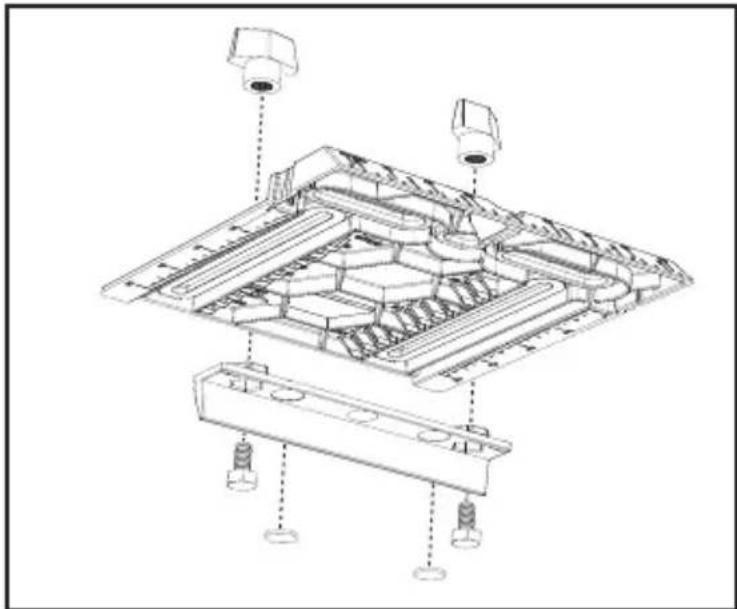

Retire os discos antiderrapantes do papel adesivo e aplique-os nas ranhuras circularaes da Guia de Corte. Posicao a Guia de Corte entre a regua de polegadas, na parte de baixo da base. Insira os parafudos de cabeca sextavada nas ranhuras hexagonais, na face inferior da Base, e aperte as roscas em T a partir da parte superior da Base.

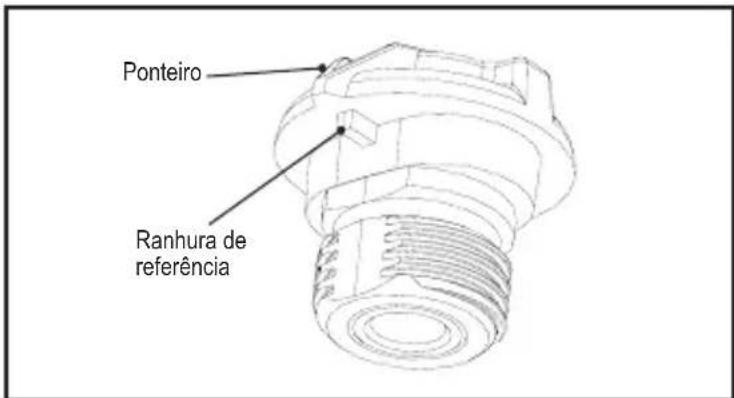

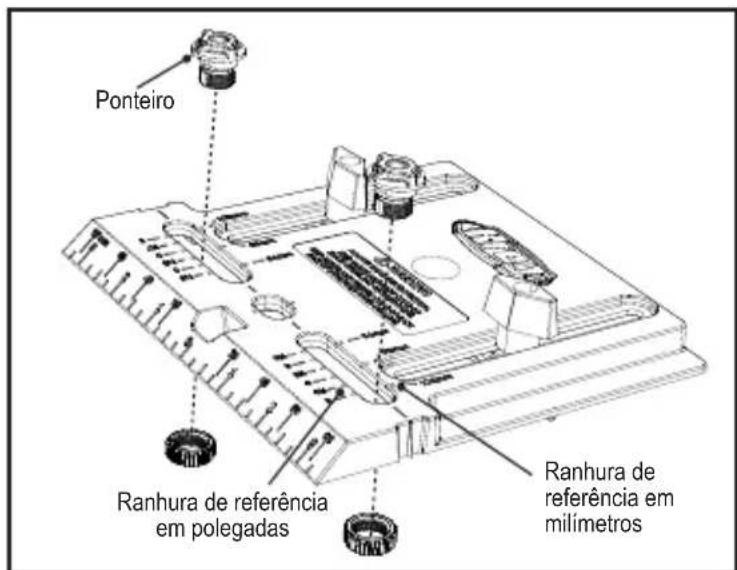

Para puxadores: Insira as guias da broca nas ranhuras laterais do orificio central e alinne o ponteiro de cada guias da broca com a dimenso na Base que corresponde à distancia entre eixos do puxador que vai utilizes. A Base possui distancias entre eixos universais para puxadores, em polegadas e em milimetros. Certifique-se de que a cabilha de posicao, sob o ponteiro, na parte inferior da guia da broca, encaixa na ranhura de referencia correta da Base. Aperte as guias da broca com porcas dentadas, na face inferior da Base.


Montagem

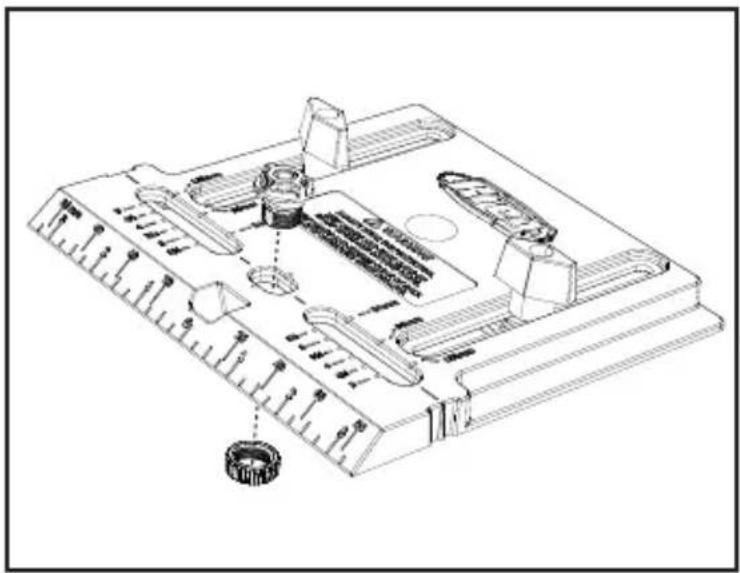

Para maçanetas: Insira a guía da broca no orificio central e aperte-a, a partir da parte inferior da Base, com una porca dentada.

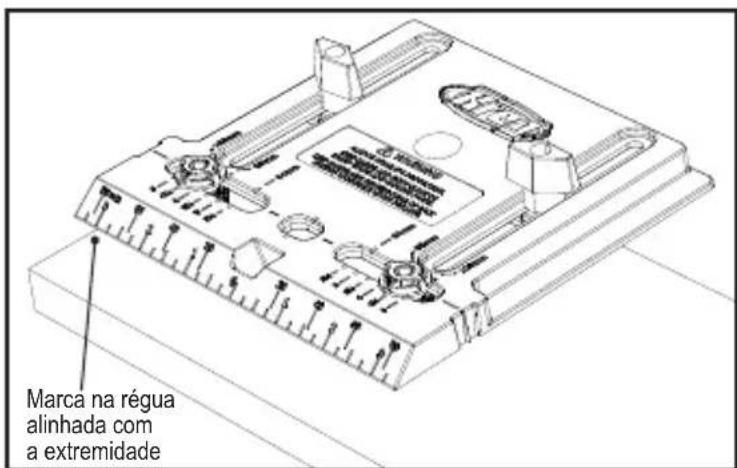

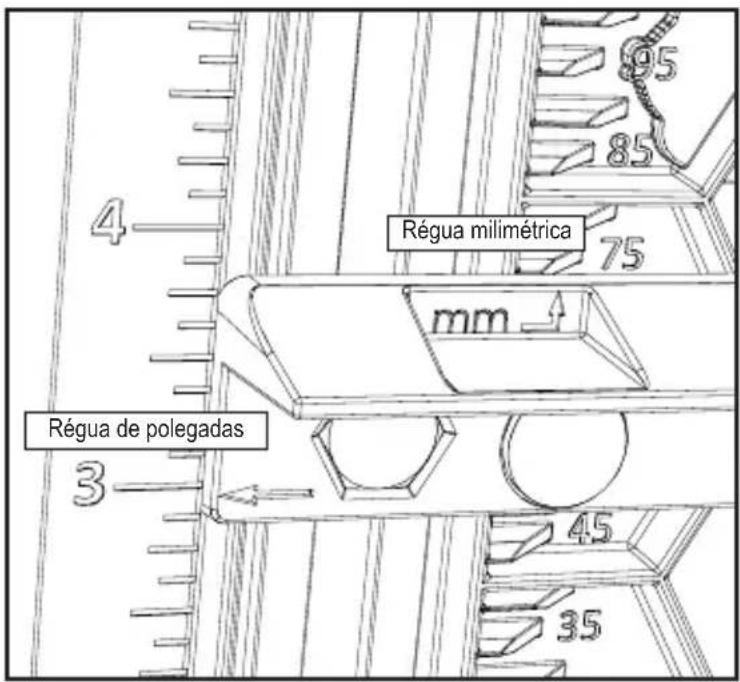

Ajuste a Guia de Corte à distência pretendida da extremidade da coisa de trabalho onde pretende instalar o puxador ou maçaneta. Para medidas em polegadas, alinne as setas das extremidades da Guia de Corte com a dimenso pretendida, na regua de polegadas situada na margem da Base. Para medidas em milimetros, alinne a extremidade posterior da Guia de Corte com a dimenso pretendida, na regua milimétrica, ao longo das margens interiores das ranhuras de ajuste da Guia de Corte. Aperte as roscas em T.
ATENÇAO A Guia de Corte é ajustavel e permite centrar a(s) guia(s) da broca entre 1" a 5" [25 mm a 120 mm, na escala métrica] de distência das extremidades da peça de trabalho.

Utilização da Guia

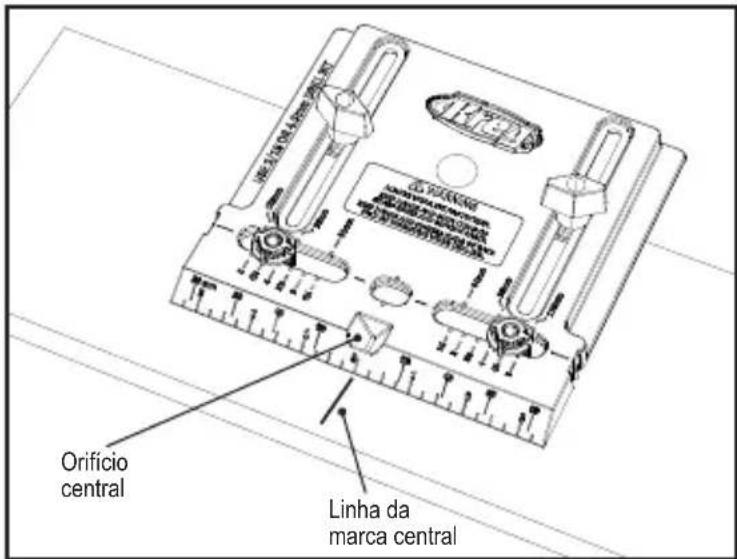

Marque uma LINHA CENTRAL, para o puxador ou maçaneta, na peça de trabalho. Coloque uma broca de 3 / 16 [4,5mm] no berbequim. Posicao a Guia de fixação de ferragens encostando a Guia de Corte à peça de trabalho e alinhando a marca central com o orifcio central da Guia. Fixe a Guia na peça de trabalho com uma braçadeira, insira a broca na(s) respetiva(s) guia(s) e efetue as perfurações. O exemplo ilustra uma Guia posicionada para fixar um puxador.
AVISO Sempre que possivel, fixe a Guia de aplicacao de ferragens a peça de trabalho com uma braçadeira. Caso sera necessario suster a Guia com as mãos, mantenha as mãos e os dedos afastados da face posterior da peça de trabalho ao efetuar a perfuração.
ATENCAO Para evaporar que a broca lasque o material, fixe um troço de madeira na parte posterior da peça de trabalho.
Funções de alinhamento adiconais: Para centrar uma maçaneta de até 3 12 [89 mm] a partir da extremidade superior ou inferior de uma porta, use a regua de polegadas ou de milímetros situadas na margem biselada da Base.

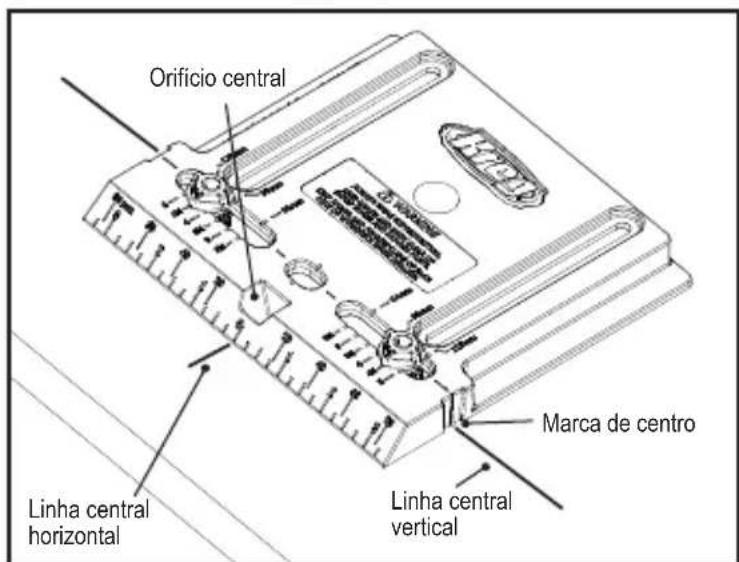

Para alinhar a Guia de aplicação de ferragens a distâncias superiores à capacidade Tmaxima de 5" [127 mm], trace linhas centrais, na horizontal e na vertical, remove a Guia de Corte e alinne a Guia using as marcas de centro, situadas nos cantos da Base, e o orifácio central.



1
be30nacHOCTb
CneyuTe yka3aHnM no Texnke 6e3oNaCHOCTN INHcTpyKzYm B pyKOBoDCTBe NOIb3OBaTeJI npOn3BOuNTeJI dpeN.
Bcerda HaneBaIte 3aunTHbIe OUKN.
KpeHnTe KOndyKTop K pa6oemy obBeKtu c nOmoUb 3axmHa. He nbItaIeTcB depXaTb KOndyKTop pyKoJ.
Cleinte 3a tem, yTo6bI Baun pykn n dpytne qactn TeJa HaxoJIncB KaK MoXHo daJIbIe OT OCTpoi roIOBKn CBeprna n NOBnKhbIX qAcTei.
Cleinte 3a Tem, yTo6bI Baun pyKn I naBcbl He haxOdnncb B MeCTe CBepeHnC dpyroT CTOpOHbI paoboeo obekta.
actn
