РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Cabinet Hardware Jig Kreg

Следуйте указаниям по технике безопасности и инструкциям в руководстве пользователя производителя дрели. Всегда надевайте защитные очки. Крепите кондуктор к рабочему объекту с помощью зажима. Не пытайтесь держать кондуктор рукой. Следите за тем, чтобы ваши руки и другие части тела находились как можно дальше от острой головки сверла и подвижных частей. Следите за тем, чтобы ваши руки и пальцы не находились в месте сверления с другой стороны рабочего объекта.

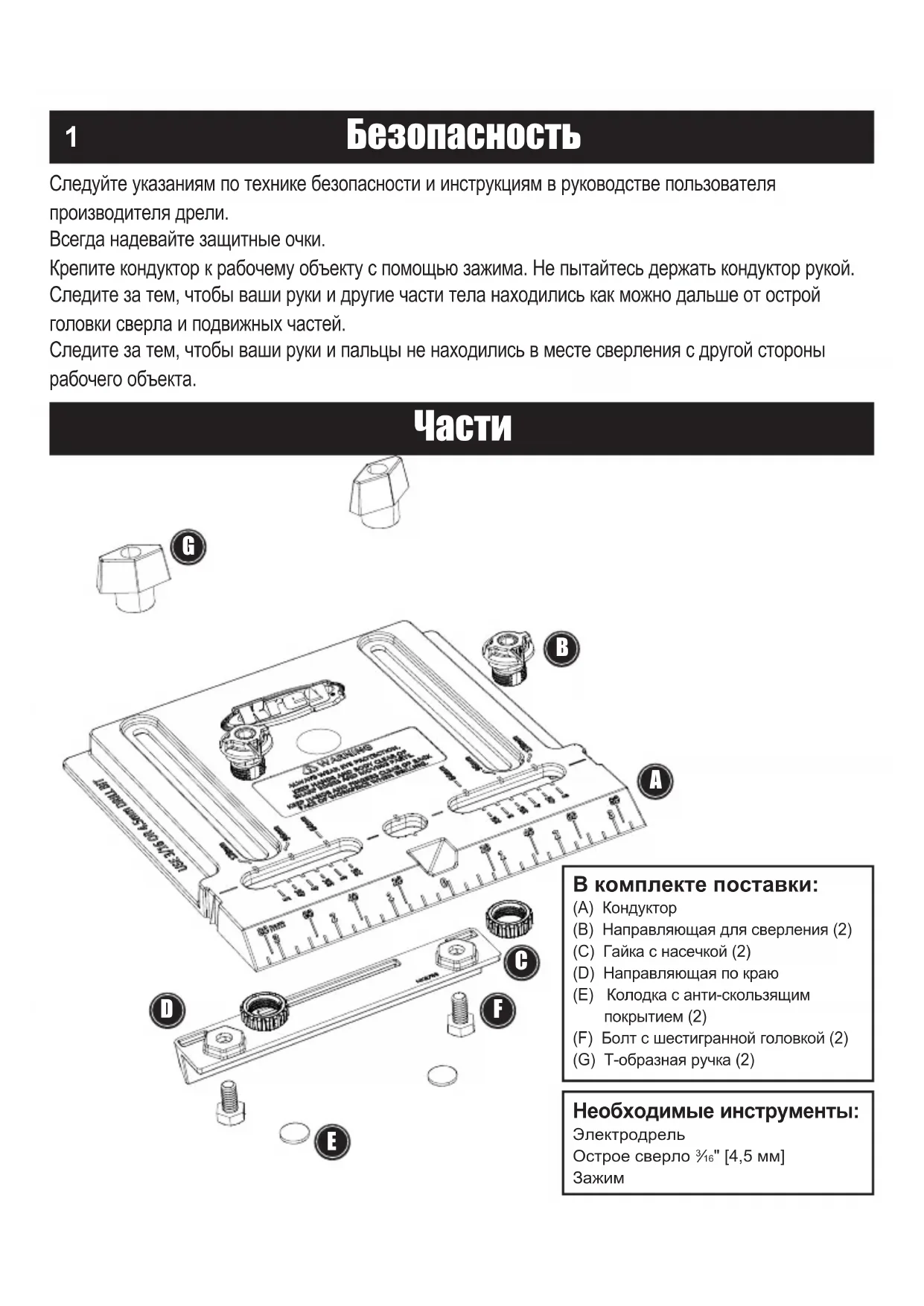

В комплекте поставки: (A) Кондуктор (B) Направляющая для сверления (2) (C) Гайка с насечкой (2) (D) Направляющая по краю (E) Колодка с анти-скользящим покрытием (2) (F) Болт с шестигранной головкой (2) (G) Т-образная ручка (2) Необходимые инструменты: Электродрель Острое сверло

Снимите защитную ленту с колодок с анти-скользящим покрытием и вставьте их в круглые выемки направляющей по краю. Расположите направляющую по краю между дюймовыми шкалами с обратной стороны кондуктора. Вставьте болты с шестигранной головкой в шестиугольные выемки в направляющей по краю и сверху прикрутите на них Т-образные ручки. Для ручек-захватов: вставьте направляющие для сверления в вырезы по обеим сторонам центрального отверстия так, чтобы направляющие указатели на каждой направляющей для сверления совпадали с метками для отверстий под ручку. На кондуктор нанесена разметка со шкалами в миллиметрах и дюймах, которая подходит для большинства ручек-захватов. Проверьте, чтобы позиционирующий штифт под указателем снизу на направляющей для сверления совпал с соответствующей выемкой со шкалой в кондукторе. Прикрутите гайки с насечкой на направляющие для сверления с обратной стороны кондуктора. Выемка со шкалой в миллиметрах Выемка со шкалой в дюймах Направляющий

Позиционирующий штифтСборка

Для круглых ручек: вставьте одну направляющую для сверления в центральное отверстие и прикрутите гайку с насечкой с обратной стороны кондуктора. Расположите направляющую по краю на желаемое расстояние от края рабочего объекта, на котором вы хотите установить ручку-захват или круглую ручку. Сопоставьте стрелки на концах направляющей по краю с соответствующей отметкой на дюймовой шкале на краю кондуктора, если вы используете дюймовую шкалу. Если вы используете шкалу в миллиметрах, сопоставьте задний край направляющей по краю с соответствующей отметкой на миллиметровой шкале рядом с внутренними краями регулировочных выемок для направляющей по краю. Затяните Т-образные ручки. ВНИМАНИЕ. Направляющая по краю выравнивает по центру направляющую(ие) для сверления от 1" до 5" [от 25 мм до120 мм на метрической шкале] от края рабочего

в дюймахНа рабочем объекте начертите центровую линию для ручки-захвата или круглой ручки. Вставьте сверло диаметром

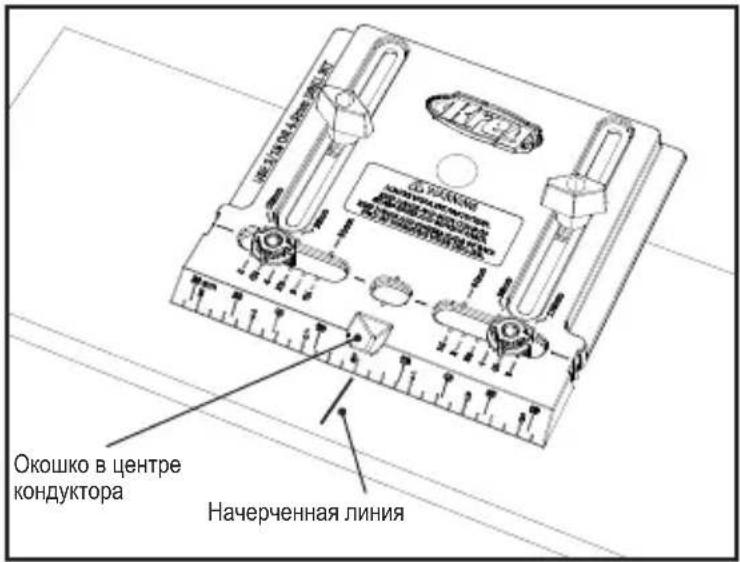

⁄16" [4,5 мм] в электродрель. Расположите кондуктор для установки ручек так, чтобы направляющая по краю совпала с краем рабочего объекта, а начерченная линия была видна в соответствующем окошке в центре кондуктора. Закрепите кондуктор с помощью зажима, вставьте головку сверла в направляющую(ие) для сверления и просверлите отверстие(я). На иллюстрации изображена настройка кондуктора для установки ручки-захвата. Дополнительные возможности выравнивания: для выравнивания по центру круглой ручки до 3½" [89 мм] от верхнего или нижнего края двери, используйте шкалу в дюймах или миллиметрах на скошенной кромке кондуктора. Чтобы расположить кондуктор для установки ручек на расстоянии большем, чем длина направляющей по краю (5" [127 мм]), на вашем рабочем объекте начертите горизонтальную и вертикальную линии, снимите направляющую по краю и выровняйте кондуктор, используя направляющий указатель для вертикальной линии на кондукторе и окошко в центре кондуктора. Начерченная линия Окошко в центре

Отметка на шкале, совмещенной с краем ПРЕДУПРЕЖДЕНИЕ. При возможности крепите кондуктор на рабочем объекте с помощью зажима. Если вам необходимо держать кондуктор рукой, следите за тем, чтобы ваши руки и пальцы не находились в месте сверления с другой стороны рабочего объекта.

ВНИМАНИЕ. Чтобы предотвратить выкрашивание в моменте извлечения сверла из рабочего объекта, прикрепите кусок доски с задней стороны рабочего объекта.

Направляющий указатель для вертикальной

Начерченная вертикальная линия Начерченная горизонтальная линия Окошко в центре

Применениекондуктора 4Säkerhet
