РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Concealed Hinge Jig Kreg

Следуйте указаниям по технике безопасности и инструкциям в руководстве пользователя производителя дрели.

Всегда надевайте защитные очки.

Головка сверла острая. Храните сверло с надетым колпачком до момента использования. При работе

с незащищенным сверлом носите рукавицы.

Крепите кондуктор к рабочему объекту с помощью двух зажимов. Не пытайтесь держать кондуктор рукой.

Следите за тем, чтобы ваши руки и другие части тела находились как можно дальше от острой головки сверла и подвижных частей.

Следите за тем, чтобы ваши руки и пальцы не находились в месте сверления с другой стороны рабочего объекта.

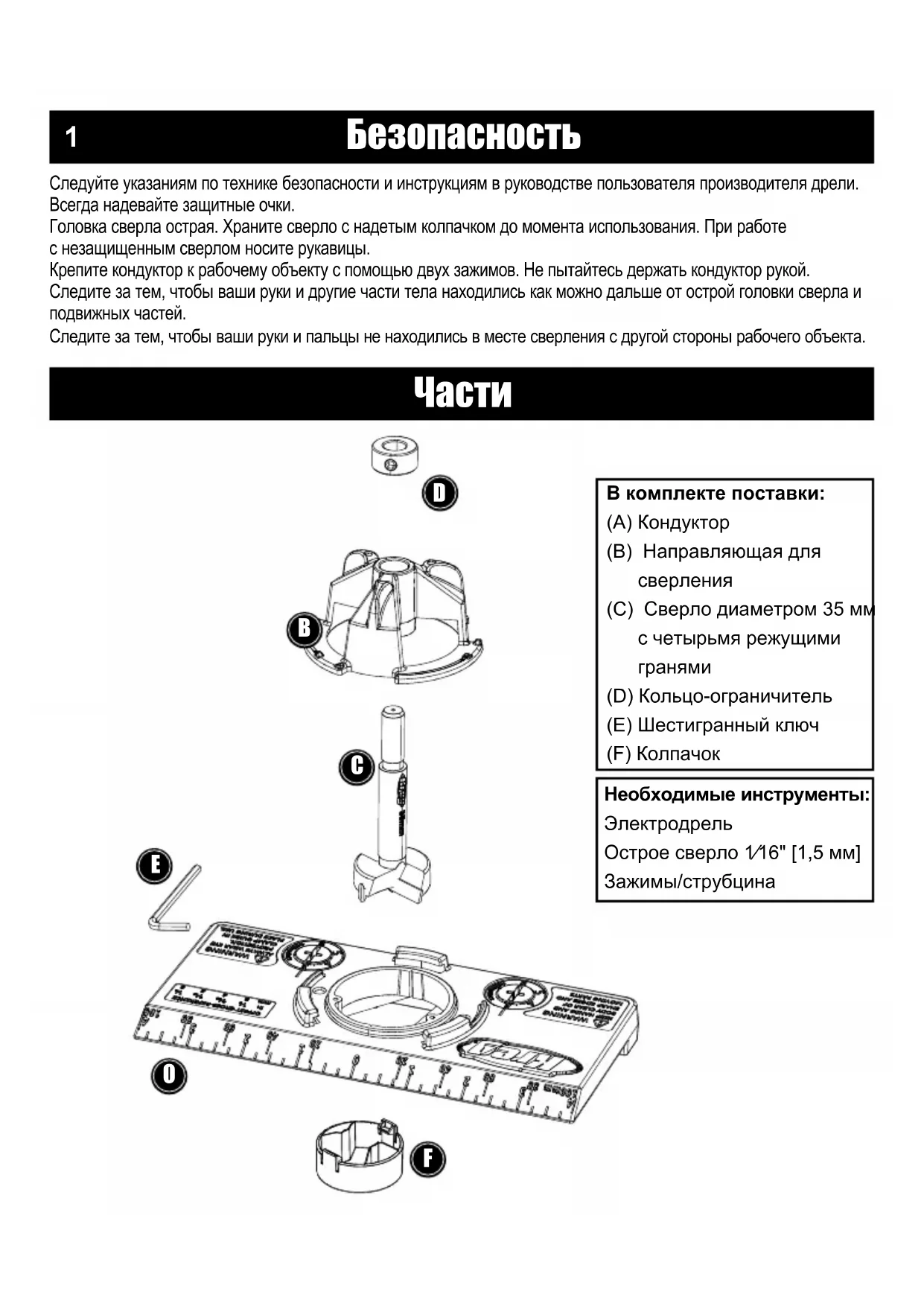

Части

В комплекте поставки:

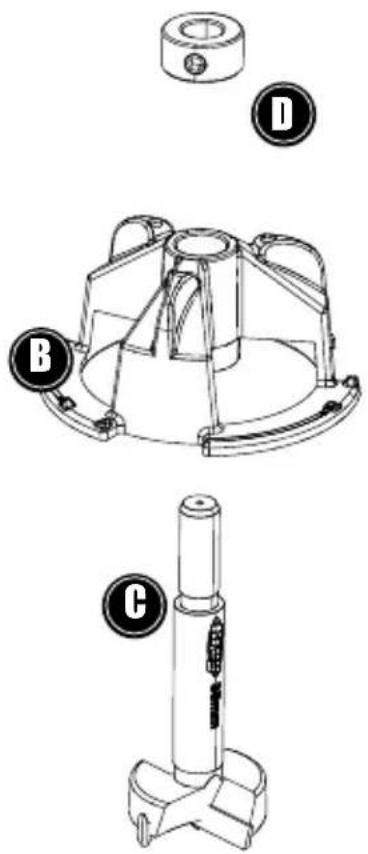

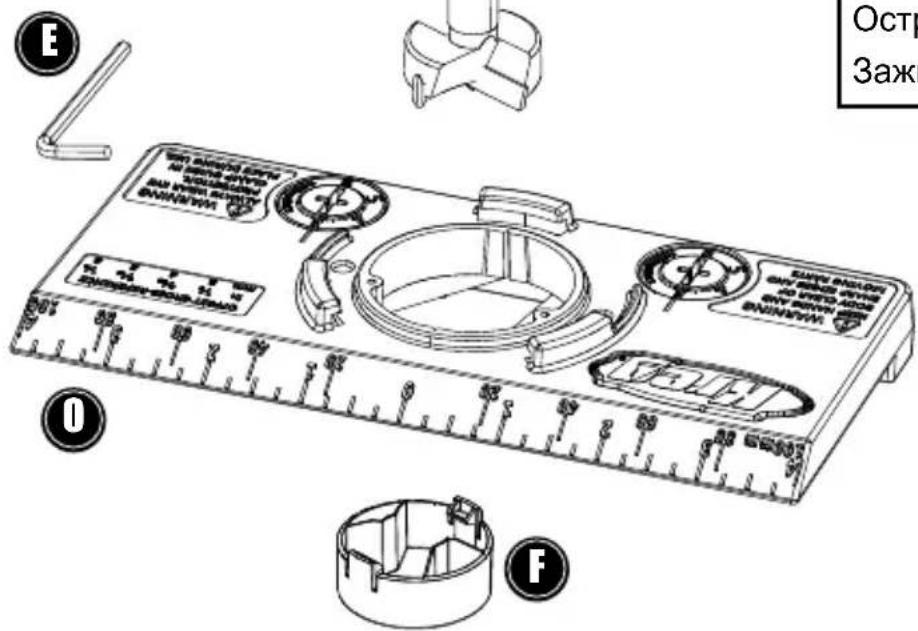

(A) Кондуктор
(В) Направляющая для сверления
(С) Сверло диаметром 35 мм с четырьмя режущими гранями
(D) Кольцо-ограничитель
(E) Шестигранный ключ
(F) Колпачок

Необходимые инструменты:

Электродрель

Острое сверло 1/16" [1,5 мм]

Зажимы/струбцина

Остр Зажи E O F

Сборка

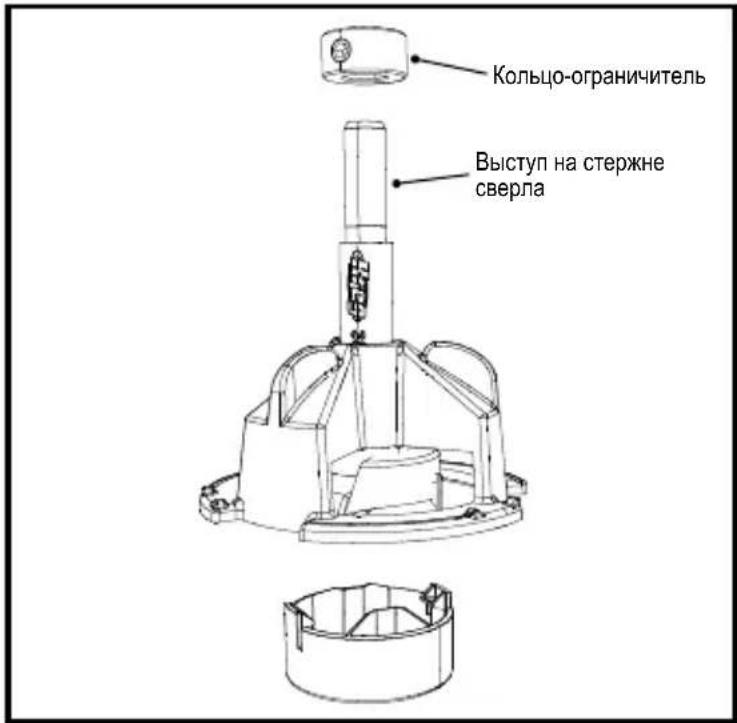

Поверните направляющую для сверления против часовой стрелки и снимите ее с кондуктора. Вставьте сверло диаметром 35 мм с четырьмя режущими гранями в направляющую для сверления, затем наденьте кольцо-ограничитель на выступ на стержне сверла. Затяните винт кольца-ограничителя шестигранным ключом. Отложите направляющую для сверления/сверло диаметром 35 мм в сторону.

ПРЕДУПРЕЖДЕНИЕ. Головка сверла острая. Храните сверло с надетым колпачком до момента использования. При работе с незащищенным сверлом носите рукавицы.

ВНИМАНИЕ! Длина сверла, входящего в комплект, соответствует размерам кондуктора; стержень сверла снабжен выступом, на который надевается кольцо-ограничитель. При необходимости замены используйте только сверло диаметром 35 мм с четырьмя режущими гранями производства Kreg.

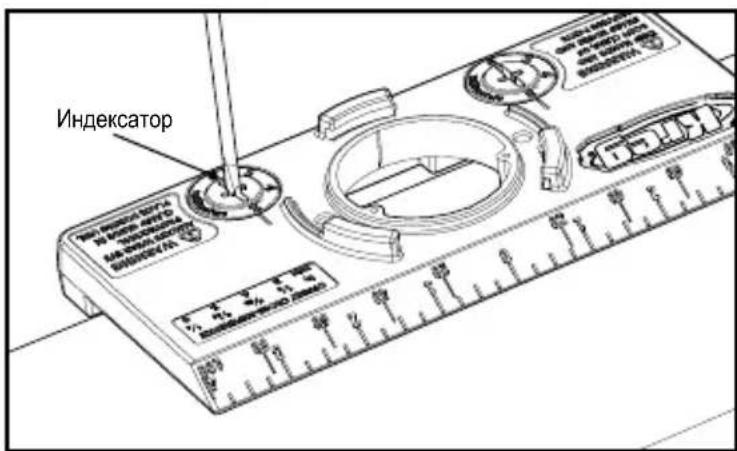

Ознакомьтесь с инструкциями изготовителя используемых вами петель, чтобы узнать расстояние от края двери до края отверстия-«стакана» для потайных петель диаметром 35 мм. Используя прямошлицевую отвертку, поверните индексаторы так, чтобы указатель требуемой величины смещения совпал с отметкой на кондукторе. Расстояние от края двери до края отверстия обычно указывается в миллиметрах. Чтобы получить величины в дюймах, воспользуйтесь таблицей.

Кольцо-ограничитель Выступ на стержне сверла

Индексатор

Величина в дюймах Величина в миллиметрах для установки индексатора
1/8" 3 мм
5/32" 4 мм
3/16" 5 мм
1/4" 6 мм

3

Сборка

Если в инструкциях изготовителя используемых вами петель указано расстояние от края двери до центра отверстия-«стакана», см. таблицу для установки правильной величины смещения с помощью индексатора.

ВНИМАНИЕ! Если вы не понимаете инструкции изготовителя по установке петель или они отсутствуют, свяжитесь с изготовителем или поставщиком фурнитуры для получения подробной информации. Большинство крупных производителей публикует такую информацию на своих веб-сайтах.

Расстояние от краядвери до центраотверстия	Установкаиндексатора
21 мм 3 мм
22 мм 4 мм
23 мм 5 мм
24 мм 6 мм

Применение кондуктора

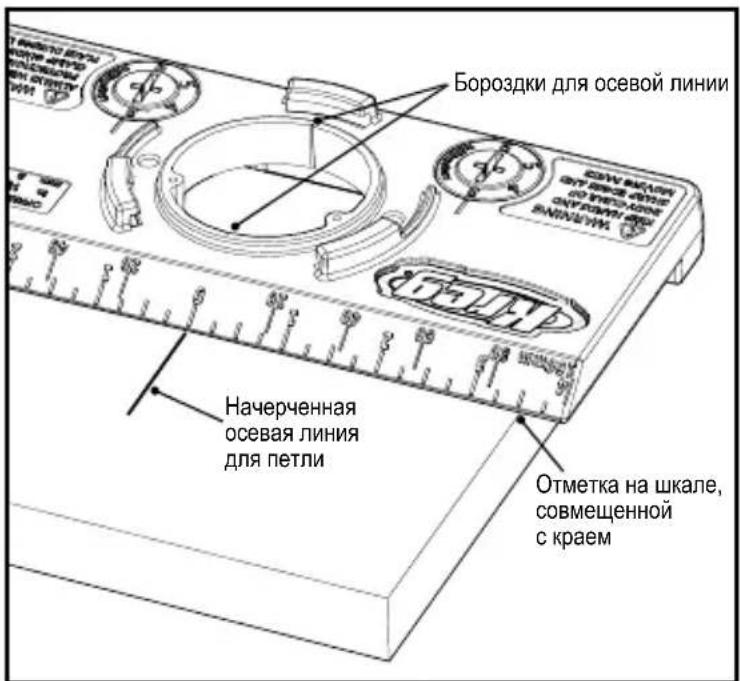

Расположите кондуктор так, чтобы выступы индексаторов с обратной стороны кондуктора совпали с краем дверной петли. Задайте расстояние от верхнего или нижнего края двери, используя шкалу на скошенной кромке кондуктора (на иллюстрации это 3½") или сопоставляя деление «0» на шкале с начерченной линией. Закрепите кондуктор на двери с помощью двух зажимов по обеим сторонам направляющей для сверления.

ВНИМАНИЕ! Чтобы выступы двух индексаторов соприкасались с дверью, расстояние от верхнего или нижнего края двери до центра отверстия-«стакана» должно составлять не менее 2" [51 мм].

Бороздки для осевой линии Начерченная осевая линия для петли Отметка на шкале, совмещенной с краем

Применение кондуктора

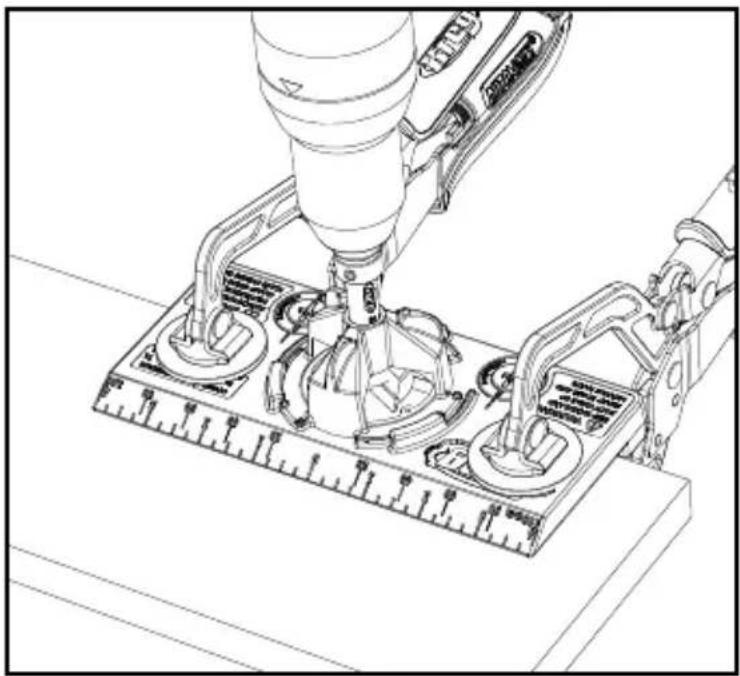

Вставьте сверло в электродрель, снимите колпачок с головки сверла и установите направляющую для сверления/сверло на кондуктор, поворачивая направляющую для сверления по часовой стрелке до щелчка. Включите электродрель, подождите, пока она достигнет максимальной скорости, затем просверлите отверстие. Остановите работу после того, как кольцо-ограничитель коснется направляющей для сверления. Извлеките сверло из рабочего объекта во время сверления и выключите электродрель. Снимите направляющую для сверления/сверло с кондуктора.

ВНИМАНИЕ! Всегда крепите кондуктор к рабочему объекту с помощью двух зажимов/струбцины.

Вставьте сверло диаметром ^1/16 " [1,5 мм] в электродрель. Вставьте это сверло в направляющие для сверления отверстий под шурупы крепления петли на кондукторе и просверлите первые отверстия в двери. Снимите зажимы с кондуктора и переместите его в следующее расположение для сверления.

ВНИМАНИЕ! Для сверления отверстий под шурупы крепления петли обычно необходимы сверла 116 " [1,5 мм]. Перед сверлением проверьте диаметр требуемых отверстий под шурупы крепления петли.
ВНИМАНИЕ! Чтобы не допустить сверления сквозного отверстия в двери, приклейте кусок изоляционной ленты на стержень сверла перед сверлением отверстий под шурупы крепления петли для ограничения глубины сверления 7/8" [22 мм] от кончика сверла (с учетом толщины кондуктора ½" [13 мм] и глубины отверстия для шурупа 3/8" [10 мм]).

Ознакомьтесь с инструкциями изготовителя используемых вами петель, чтобы правильно позиционировать навесную фурнитуру в шкафу.

Изоляционной лентой отмечена глубина сверления Направляющие для сверления отверстий под шурупы крепления петли
